Brend: SOLH by Richge Technology | KQ2Z Çox çıxışlı Pnevmatik Manifold Tək toxunuşlu fitinqlər
 |
 |
 |
 |
 |
 |
KQ2Z seriyası SOLH KQ2 pnevmatik tək toxunuşlu fitinqlər ailəsinə aiddir. Bu, tək hava girişi və çoxlu eyni vaxtda boru çıxışı olan kişi saplı çoxbucaqlı manifold fitinqidir. Pnevmatik sistemlərdə mərkəzləşdirilmiş hava paylanması üçün istifadə edilən boruların alətsiz daxil edilməsi və çıxarılması üçün təkanla qoşulma dizaynı. Dörd alt model mövcuddur:

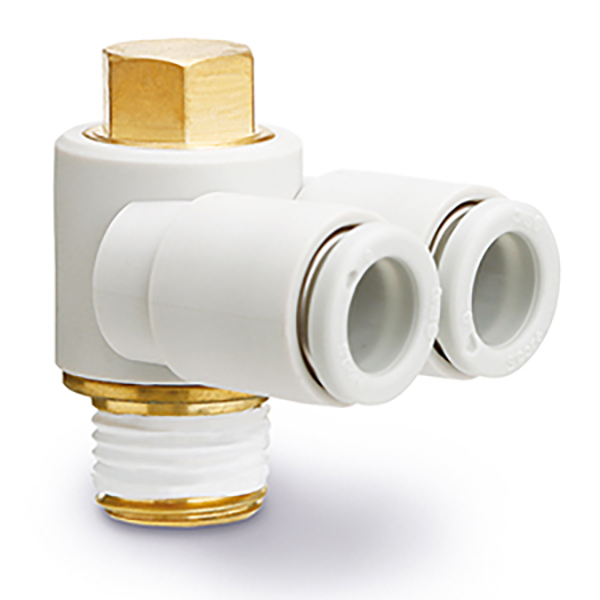

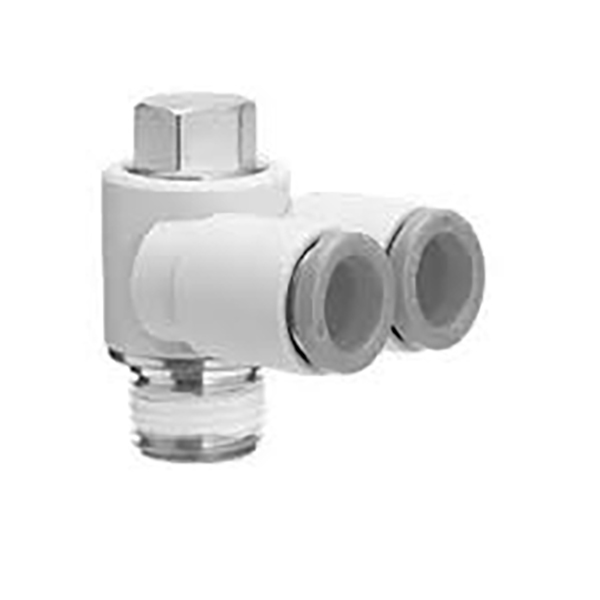

KQ2Z: 1-in 2-çıxışlı ikili port, xarici altıbucaqlı montaj

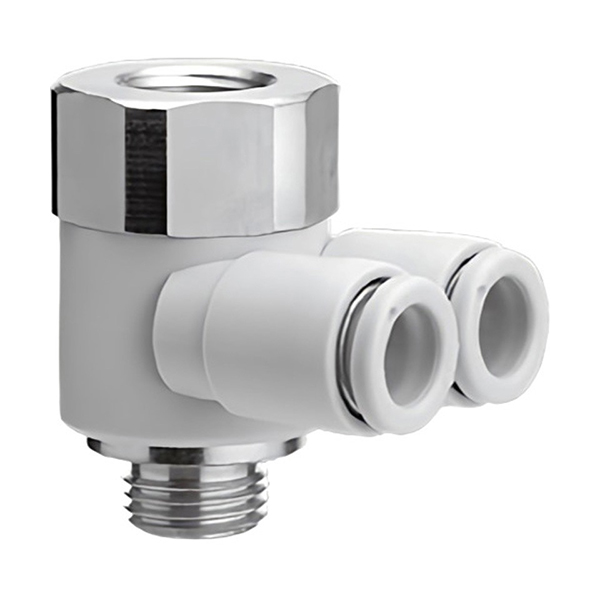

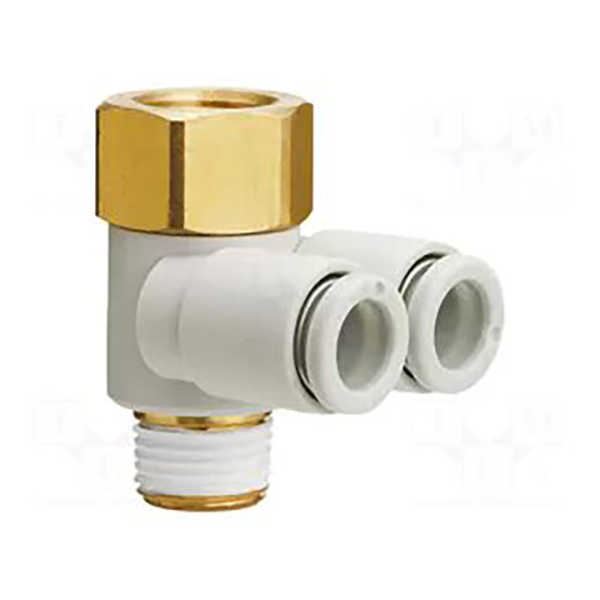

KQ2ZF: 1-də 2-çıxışlı yığıla bilən manifold, kaskadlı əlavə manifoldlar üçün yuxarı Rc dişi sap

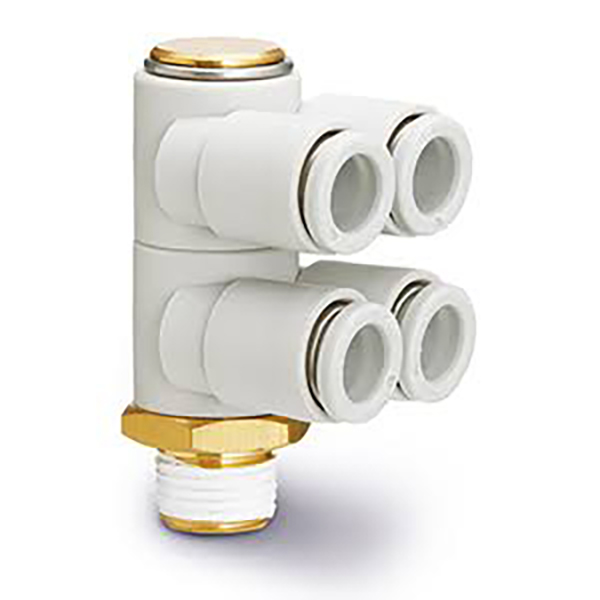

KQ2ZD: 1-in 4-çıxışlı dördyollu budaq manifoldu

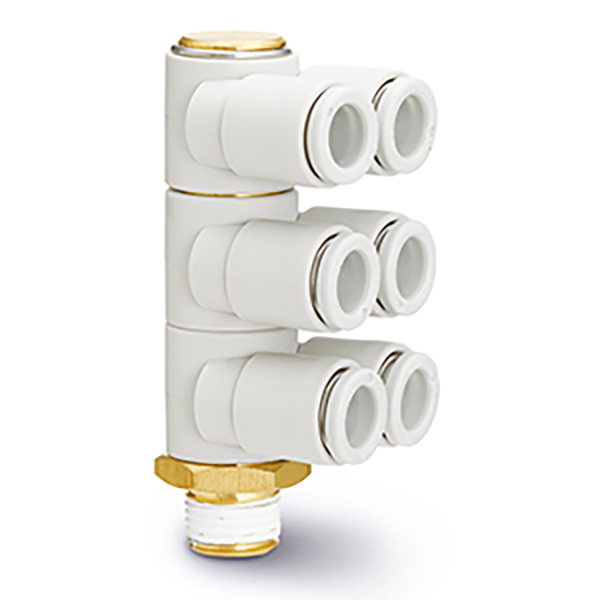

KQ2ZT: 1-6-çıxış altı yollu budaq manifoldu
Əsas üstünlüklər: Quraşdırma sahəsinə qənaət etmək üçün kompakt manifold dizaynı. PBT gövdəsi nikellə örtülmüş mis sapla. PU / PA pnevmatik borulara uyğundur, həm müsbət təzyiq, həm də vakuum dövrələri üçün işləyir. Orijinal SMC KQ2Z fitinqləri üçün birbaşa açılan dəyişdirmə.
Format: KQ2Z □□ - □□S
KQ2Z: Çox portlu filial manifoldunun quraşdırılması üçün seriya kodu
□□: Borunun xarici diametri ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
şəkilçi:
01S02S/03S/04S: Imperial R kişi konik sap (1/8",1/4",3/8",1/2")
M5: Metrik kişi sapı M5×0,8
KQ2ZF: Yığılabilir versiya, aşağı R kişi sap + yuxarı Rc dişi sap. Çıxış miqdarını genişləndirmək üçün birdən çox KQ2ZF uçdan uca birləşdirilə bilər.
3.1 KQ2Z (1-in 2-çıxışı, Xarici altıbucaqlı montaj)
|
Model |
Kişi Mövzu R |
Boru ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5×0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |
3.2 KQ2ZF (1-in 2-çıxışlı Yığılabilir Tip, R + Rc İp)
|
Model |
R/Rc Mövzu |
Boru ΦD |
|
KQ2ZF04-M5 |
M5×0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

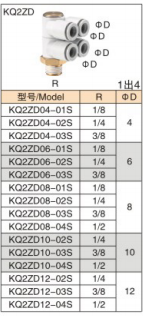

3.3 KQ2ZD (1-in 4-ü)
|
Model |
Kişi Mövzu R |
Boru ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

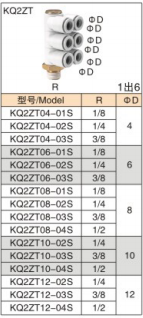

3,4 KQ2ZT (1-də 6-da)
|
Model |
Kişi Mövzu R |
Boru ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Maddə |
Parametr |
|
Bədən materialı |
PBT mühəndislik plastik, yüksək möhkəmlik və təsir müqaviməti |
|
Mövzu Komponenti |
Nikel örtüklü mis, pas və korroziyaya davamlıdır |
|
Sızdırmazlıq halqası |
NBR nitril rezin |
|
Uyğun Boru |
PU boru, PA neylon pnevmatik boru |
|
İş təzyiqi |
0~1,0MPa, vakuum mənfi təzyiq üçün uyğundur |
|
İşləmə temperaturu |
-20℃ ~ +60℃ |
|
Qoşulma üsulu |
Push-in fitting; borunu daxil etmək/çıxarmaq üçün basın buraxma halqası |
• Avtomatlaşdırma mexanizmləri, robot emiş kuboku massivləri: tək hava mənbəyinin çox yollu paylanması, ənənəvi manifold bloklarını dəyişdirin və quraşdırma izlərinə qənaət edin
• Çoxlu silindrlər üçün sinxronlaşdırılmış hava təchizatı, kompakt klapan adaları ətrafında mərkəzləşdirilmiş boru kəmərləri
• KQ2ZF tələb üzrə çıxış miqdarını genişləndirmək üçün sıra ilə yığıla bilər, çevik manifold montajı
• SMC KQ2Z seriyalı manifold fitinqləri üçün idxalın əvəzlənməsi, açılan dəyişdirilməsi
• Borunun ucunu şaquli olaraq düz kəsin, etibarlı sızdırmazlıq üçün borunu fitinqin dibinə tam daxil edin.
• Kiçik bir miqdar PTFE lentini kişi saplarına sarın, plastik gövdənin çatlamaması üçün orta dərəcədə sıxma momenti tətbiq edin.
• Borunun çıxarılması: ağ buraxma halqasını basın və borunu eyni vaxtda kənara çəkin.
• Kaskadlı KQ2ZF tətbiqi üçün ipin möhürlənməsinə zəmanət verin. Çox mərhələli yığmadan sonra nominal təzyiqi aşmayın.
