KQ2X / KQ2XD Seriyası Çox Yönlü Push-in Azaldılması

SOLH KQ2X / KQ2XD Series Y azaldılması və Çox Yönlü Push-in Fitting | SMC Ekvivalent Pnevmatik Splitter

Brend: SOLH by Richge Technology | SMC KQ2X / KQ2XD Dəyişdirilməsi Y azaldılması və 4 Yönlü Push-in Splitter

1. Məhsula Baxış

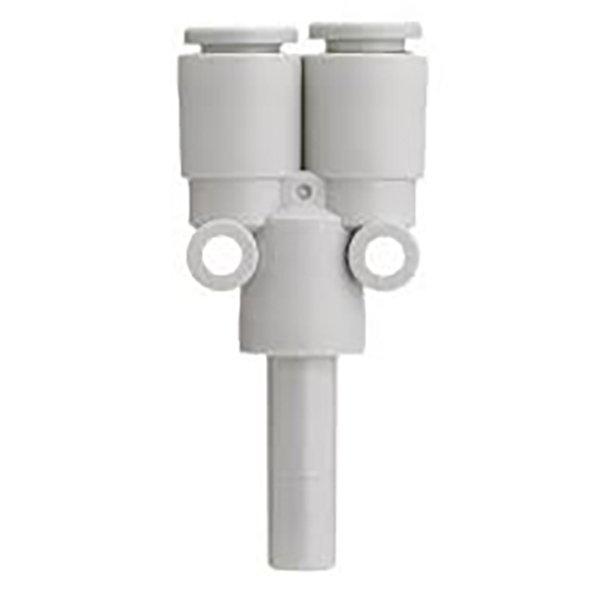

KQ2X seriyası: Y-tipli ayırıcının azaldılması, 1-də 2-də

     KQ2X Y-şəkilli 1-dən 2-yə qədər azaldıcı itələyici fitinqdir. Port ② tək kök portudur; Port ① iki eyni push-in portundan ibarətdir. O, bir daxil olan hava axınını müxtəlif giriş və çıxış boru ölçüləri ilə bərabər diametrli iki çıxışa bölərək, pnevmatik sxemlər və vakuum xəttinin paylanması üçün azaldılması və boru kəmərinin budaqlanmasını həyata keçirir.

     Material: PBT plastik gövdə, NBR sızdırmazlıq halqaları. PU / PA pnevmatik boru ilə uyğun gəlir. Sürətli təkanla birləşdirən montaj, PTFE lent tələb olunmur.

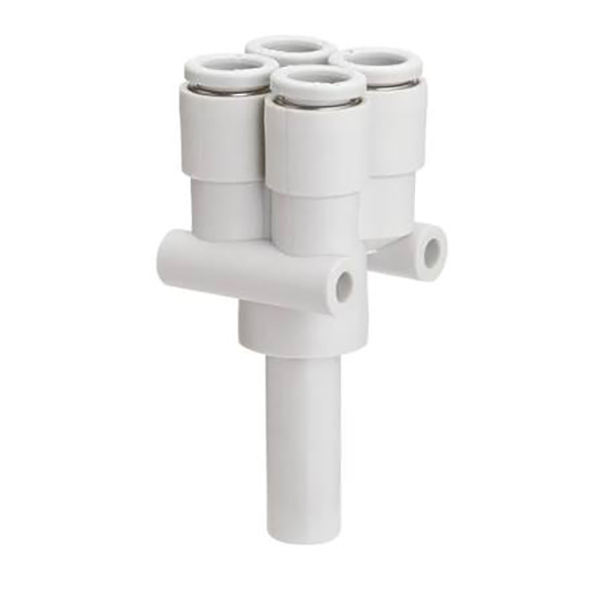

KQ2XD Seriyası: Çarpaz Tip 4 Yollu Ayırıcı, 1-də 4 Çıxış

     KQ2XD 1-dən 4-ə qədər azaldıcı çox portlu itələyici fitinqdir. Port ② tək kök portudur; Port ① dörd eyni push-in portu təmin edir. O, dizaynı azaldan, montaj sahəsinə qənaət etməklə bir hava təchizatını dörd bərabər diametrli budağa ayırır. Çoxstansiyalı miniatür vakuum və ya pnevmatik paylama üçün idealdır.

KQ2X ilə eyni material: PBT gövdəsi + NBR möhürləri, itələyici quruluş, PU və neylon hava borularına uyğundur.

2. Model kodunun izahı

KQ2X seriyası

  Format: KQ2XXX-XX
     İlk iki rəqəm: İki filial portunun boru OD (Port ①)
     Son iki rəqəm: Əsas giriş portunun kök xarici diametri (Port ②)
     Nümunə: KQ2X04-06 → Port ①: iki × Φ4 təkan giriş portu; Port ②: Φ6 kök

KQ2XD seriyası

   Format: KQ2XDXX-XX
     İlk iki rəqəm: Dörd filial portunun boru OD (Port ①)
     Son iki rəqəm: Əsas giriş portunun kök xarici diametri (Port ②)
     Nümunə: KQ2XD04-06 → Port ①-də dörd × Φ4 port; Port ②: Φ6 kök

3. Əsas Texniki Spesifikasiyalar və Quraşdırma Bələdçisi

Quraşdırma Təlimatları

     • Boruları kvadrat və şaquli şəkildə kəsin, oturana qədər fitinqə tam daxil edin.

     • Boru çıxarmaq üçün: əvvəlcə buraxma halqasını basın, sonra borunu çıxarın.

Fərqləndirmə Bələdçisi

     • KQ2X: 1 giriş, 2 çıxış (Y tipli 2 yollu splitter)

     • KQ2XD: 1 giriş, 4 çıxış (çarpaz 4 yollu splitter)

Tətbiq Ssenariləri

     • Avtomatlaşdırmada çoxlu emiş kubokları üçün vakuum dövrəsinin paylanması

     • Kiçik jiglər, 3C və qablaşdırma avadanlığı üçün pnevmatik filial

     • Çoxstansiyalı miniatür vakuum modulları üçün kompakt manifold

     • Azaldılmış ayaq izi ilə robotik son effektor hava xəttinin bölünməsi
