KQ2V seriyalı pnevmatik itələyici fitinqlər

SOLH KQ2V Series Pnevmatik Push-in L Filial Fitinqləri | SMC KQ2V Ekvivalenti

Brend: SOLH by Richge Technology | KQ2V One-Touch Pnevmatik L Bağlayıcı Ailəsi

1. Məhsula Baxış

     SOLH KQ2V seriyası çoxlu budaq variantları olan L tipli kişi yivli pnevmatik fitinqlərdir. Pnevmatik sxemlərdə hava mənbəyinin paylanması və boru kəmərinin istiqamətinin dəyişdirilməsi üçün nəzərdə tutulmuşdur. SMC KQ2V seriyası ilə tamamilə dəyişdirilə bilər. Ağ mühəndislik plastik gövdəsi və nikellə örtülmüş mis sapla tikilmişdir. Yapışqan olmadan sürətli montaj. PU və PA pnevmatik borularla uyğun gəlir. Avtomatlaşdırma maşınlarında, vakuum toplama və yerləşdirmə və silindr boru sistemlərində geniş şəkildə tətbiq olunur.

  Müxtəlif layout tələbləri üçün beş alt model:

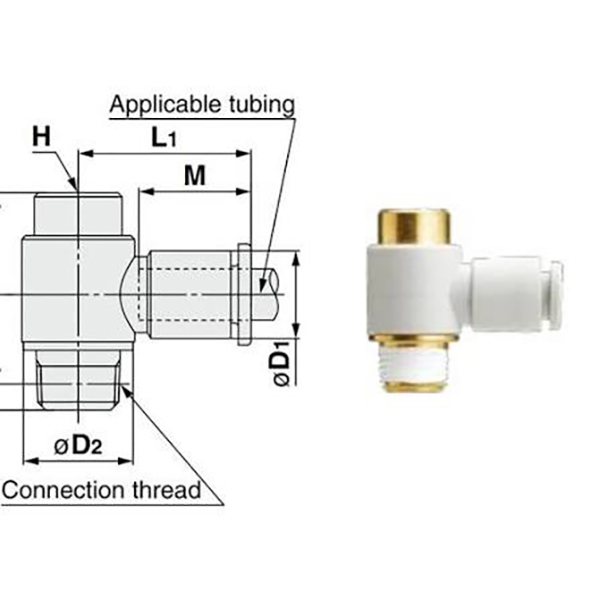

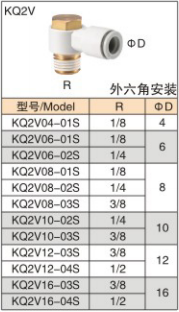

     KQ2V: Standart L tipli tək çıxış, xarici altıbucaqlı montaj, 1-in 1-çıxışı

     KQ2VS: Standart L tipli tək çıxış, daxili altıbucaqlı rozetka, 1-in 1-çıxışı

     KQ2VF: Kaskadlı L fitinq, kişi R sap + dişi Rc yiv, seriyalı əlaqə mövcuddur, 1-də 1-çıxış

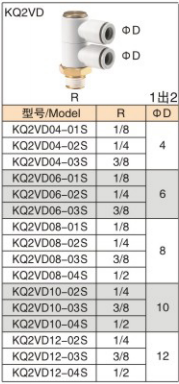

    KQ2VD: Şaquli 1-dən 2-yə qədər budaq fitinqi, bir kişi iplik girişi, iki bərabər diametrli şlanq çıxışı

     KQ2VT: Şaquli 1-dən 3-ə qədər budaq fitinqi, bir kişi iplik girişi, üç bərabər diametrli şlanq çıxışı

2. Model kodunun izahı

  Nümunə: KQ2VD04-01S

      KQ2V = Seriyanın əsas kodu

      D  T / S / F = Struktur şəkilçisi

     D: 1-dən 2-yə qədər şaquli budaq

     T: 1-dən 3-ə qədər şaquli budaq

     S: Daxili altıbucaqlı L dirsək

      F: Kaskadlı L dirsək

     Suffiks yoxdur: Xarici altıbucaqlı standart L dirsək

     04 = Borunun xarici diametri ΦD: 4mm

     01S = Kişi ip R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Spesifikasiyanın xülasə cədvəli

4. Material və Əməliyyat Şərtləri

5. Alt model Xüsusiyyətləri

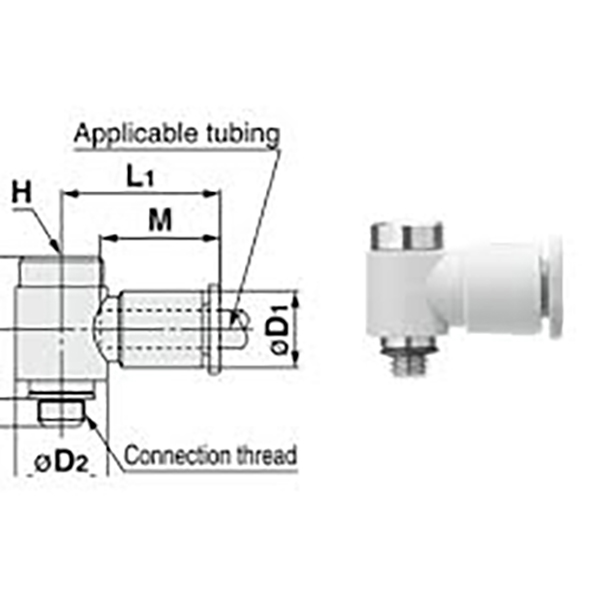

     • KQ2V (Xarici Hex L Dirsək): Açarın bərkidilməsi üçün xarici altıbucaqlı saplı standart L dirsək. Ən çox istifadə edilən əsas tip, maksimum Φ16 böyük ölçülü boruları dəstəkləyir.

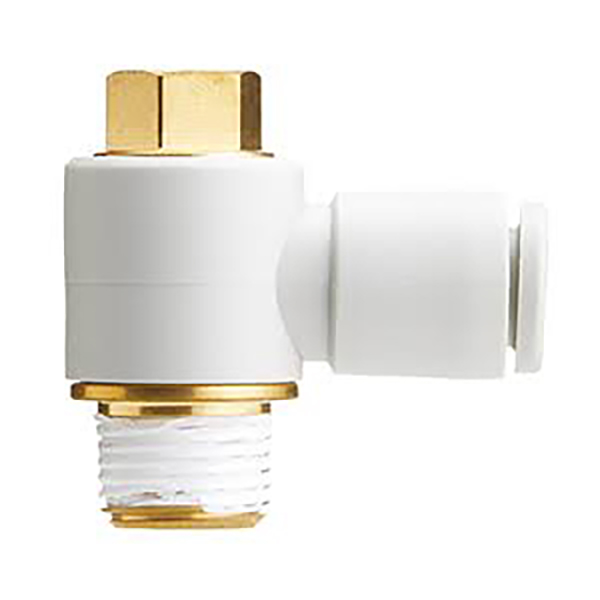

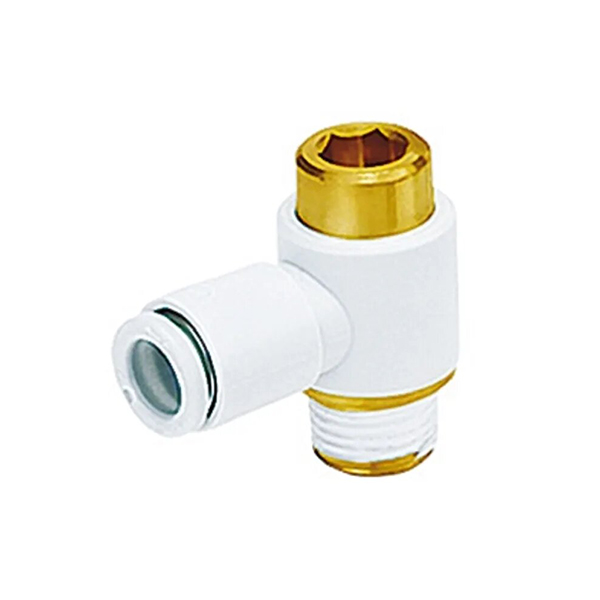

     • KQ2VS (Daxili altıbucaqlı L dirsək): İp portunda əks çuxur daxili altıbucaqlı. Məhdud dar quraşdırma sahəsi üçün nəzərdə tutulmuşdur. M5 kiçik saplı variant miniatür silindrlərə uyğun gəlir.

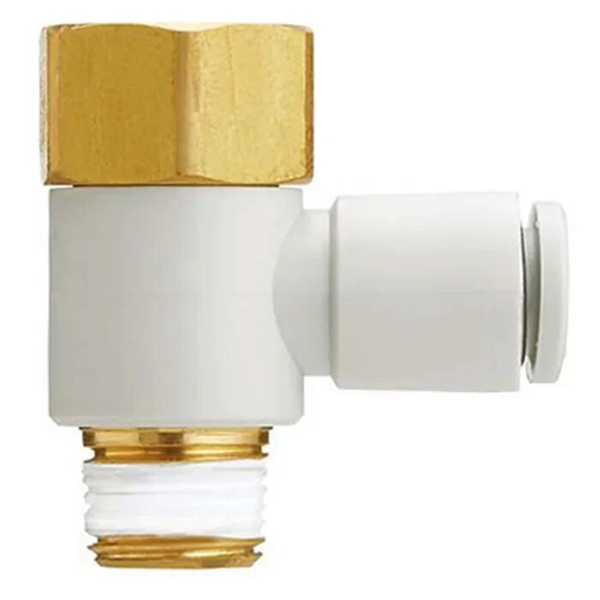

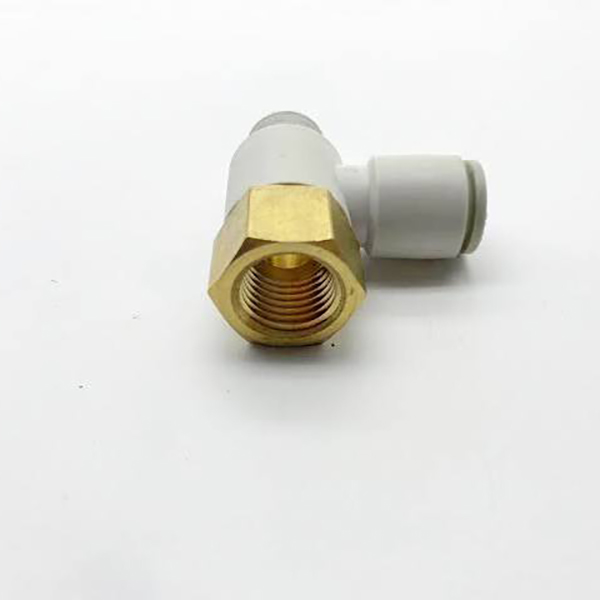

     • KQ2VF (Kaskadlı L Dirsək): Kişi R sapı və dişi Rc sapı ilə təchiz edilmişdir. Çox yollu budaqlanma üçün birdən çox fitinqlər sıra ilə birləşdirilə bilər, manifold bloklarına olan tələbatı azaldır.

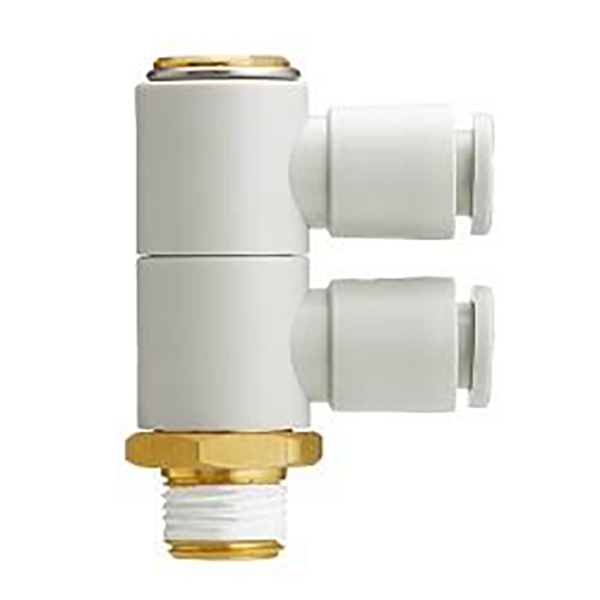

     • KQ2VD (Şaquli 1-dən 2-yə qədər filial): Tək yivli hava girişi, şaquli olaraq iki bərabər boru çıxışına bölünür. Kompakt 1-in-2-də hava paylanması, ümumi uyğunlaşma sayını azaldır.

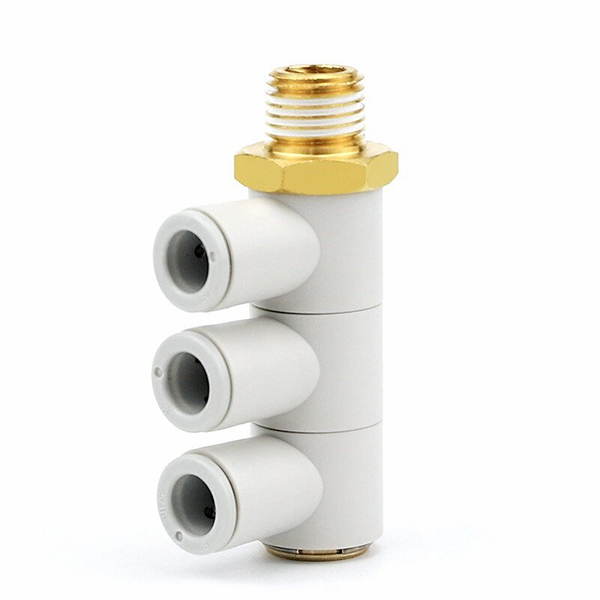

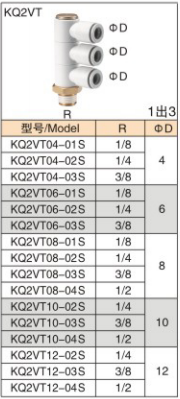

     • KQ2VT (Şaquli 1-dən 3-ə qədər filial): Tək yivli hava girişi, şaquli olaraq üç bərabər boru çıxışına bölünür. Avtomatlaşdırmada çoxlu emiş kuboklu hava paylanması üçün adətən istifadə olunan mini hava manifoldu.

6. Quraşdırma Təlimatları

     •  Borunun ucunu perpendikulyar və düz kəsin. Kilidi təsdiqləmək üçün "klik" səsi eşidənə qədər boruları düz fitinqə daxil edin.

     •  Borunun sökülməsi: fitinqdəki ağ buraxma yaxasına basın və borunu eyni vaxtda kənara çəkin.

     •  PTFE lentini iplərə sarın. Yalnız altıbucaqlı hissədə sıxın; çatlamanın qarşısını almaq üçün heç vaxt plastik gövdəyə fırlanma momenti tətbiq etməyin.

     •  Serial əlaqədə olan KQ2VF seriyası üçün hava sızmasının qarşısını almaq üçün yivlərin düzgün möhürlənməsini təmin edin.

7. Tətbiq Ssenariləri

     • Avtomatlaşdırma maşınları

     • Robot vakuum emiş kubok sistemləri

     • Pnevmatik silindrlər üçün hava mənbəyinin paylanması

     • İstehsal xətlərində pnevmatik sxemlər

     • Qablaşdırma maşınları və sınaq qurğusu hava dövrələri
