Brend: SOLH by Richge Technology | SMC KQ2R Ekvivalenti Azaldan Düz Bir Toxunuş Pnevmatik Fitting

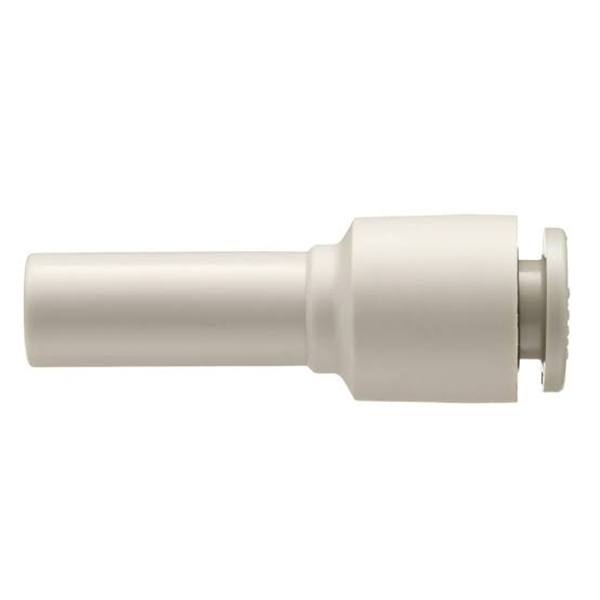

KQ2R, müxtəlif diametrli boru birləşdiricisi kimi tanınan, KQ2 seriyası daxilində azaldan düz itələyici fitinqdir. Pnevmatik sistemlərdə ən çox istifadə edilən azaldıcı aksesuarlardan biri olan müxtəlif xarici diametrli iki hava borusunun daxili birləşdirilməsi üçün xüsusi olaraq hazırlanmışdır.
Model nümunəsi: KQ2R06-08
KQ2: SMC 2-ci nəsil bir toxunuşlu fitinq seriyası
R: Reduktor, düz quruluşu azaldan
06: Borunun xarici diametri ① (mm, Φ6mm)
08: Borunun xarici diametri ② (mm, Φ8mm)
Struktur Xüsusiyyətlər
• Hər iki uc standart KQ2 tək toxunuşlu portları qəbul edir; bir ucu kiçik OD borusu üçün, digəri isə müxtəlif diametrli borular üçün daxili əlaqəni həyata keçirən düz daxili axın kanalı olan böyük OD borusu üçün.
• Kanalın içərisində hamar konik keçid, bölünmüş montajla müqayisədə aşağı təzyiq düşməsi (düz fitinq + ayrı reduktor). Axın və təzyiq düşməsinə həssas olan pnevmatik dövrələr üçün idealdır.
|

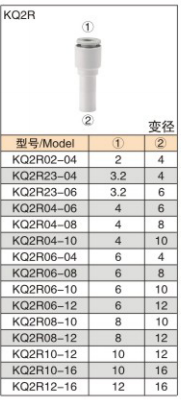

Kod Seqmenti |
Təsvir |
|
KQ2R |
Seriya kodu: Düz itələyici fitinqin azaldılması |
|
İlk iki rəqəm |
Portun boru OD ① (mm) |
|
Son iki rəqəm |
Portun boru OD ② (mm) |
|
Model |
Port ① Boru OD (mm) |
Port ② Boru OD (mm) |
Tipik Tətbiq |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Mikro avadanlıq, Φ2 - Φ4 boru bağlantısı |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Kiçik silindrli dövrə, Φ4 - Φ6 boru bağlantısı |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Standart solenoid klapan dövrəsi, Φ6 - Φ8 (ən populyar) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Yüksək axın dövrəsi, Φ8 - Φ10 boru bağlantısı |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Əsas hava təchizatı sxemi, Φ10 - Φ12 boru bağlantısı |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Böyük axın əsas magistral xətti, Φ12 - Φ16 boru bağlantısı |
|
Maddə |
Parametr |
|
Tətbiq olunan Maye |
Sıxılmış hava, vakuum, təmiz su (donmayan) |
|
Əməliyyat təzyiqi |
-100kPa (vakuum) ~ 1.0MPa |
|
Partlayış təzyiqi |
3.0MPa @ 23℃ ətraf mühit temperaturu |
|
İşləmə temperaturu |
-5℃ ~ +60℃; Su mühiti üçün 0 ~ 40 ℃ |
|
Uyğun Boru |
PU boru, neylon boru, yumşaq neylon boru, FEP/PFA PTFE borusu |
|
Material |
PBT gövdəsi + SUS304 paslanmayan poladdan tutucu + NBR nitril rezin möhür halqası |
Seçim qaydası: İki müxtəlif OD borularının daxili bağlantısı üçün KQ2R seçin, əlavə birləşdirilmiş fitinqlərə ehtiyac yoxdur.
• Borunun ucu düz və çapıqsız kəsilməlidir. Hava sızmasının qarşısını almaq üçün "klik" səsi eşidilənə qədər borunu tam daxil edin.
• Çıxarmaq üçün: limandakı buraxma yaxası basın və borunu kənara çəkin; kobud güclə çəkməyin.
• Daha böyük diametr fərqi ilə təzyiq düşməsi artır. Yüksək axın şəraitində kiçik diametr fərqi olan modellərə üstünlük verin.
• Boru diametrinin keçidi: KQ2R06-08 vasitəsilə əsas Φ8 borusunu əlavə adapterlər olmadan müxtəlif ölçülü silindrlərə uyğunlaşdırmaq üçün Φ6 borusuna çevirin.
• Maşının yenidən qurulması: Uyğunluq üçün köhnə avadanlığın Φ6 borularını yeni maşının Φ8 boruları ilə birləşdirin, tam boru dəyişdirilməsinə ehtiyac yoxdur.
• Vakuum dövrəsinə qoşulma: Müxtəlif diametrli cüt vakuum xətləri. Aşağı sızma dizaynı sabit vakuum səviyyəsini saxlayır.
