KQ2E Series Bulkhead Union Push-in Fitting

SOLH KQ2E Series Bulkhead Union Push-in Fitting | Panel Montaj Pnevmatik Bağlayıcı

Brend: SOLH by Richge Technology | SMC KQ2E Ekvivalent Bölmə Birliyi Pnevmatik Tək Toxunma Quraşdırma

1. Məhsula Baxış

     KQ2E, SMC KQ2E ilə tam dəyişdirilə bilən, SOLH KQ2 bir toxunuşlu fitinq seriyası içərisində olan arakəsmə birləşməsidir. Ümumi olaraq adlandırılan panel arakəsmə fitinqi, avadanlıq panelləri və arakəsmələr vasitəsilə pnevmatik xəttin keçməsi üçün standart komponentdir. O, daxili və xarici hava dövrələrini birləşdirir, idarəetmə şkaflarında, avtomatlaşdırma qapaqlarında və təmiz otaq arakəsmələrində geniş istifadə olunan klapan və silindrlərin panel montajını dəstəkləyir.

2. Modelin Adlandırılması Qaydaları

Model parçalanma nümunələri:

  Standart ikiqat boru kəməri: KQ2E06-00A
     KQ2: KQ2 seriyası 2-ci nəsil itələyici fitinq (ağ korpus)
     E: Bulkhead Birliyi, struktur vasitəsilə panel
     06: Borunun xarici diametri φ6mm, hər iki ucu eyni itələmə ölçüsü
     00: İkili itələmə portları (borudan boruya bölmə)
     A: NBR möhürü, təkrar montaj və sökülmə üçün conta növü

  Yığcam kiçik arakəsmə: KQ2E04-00J
     J şəkilçisi: Miniatürləşdirilmiş kompakt versiya, nazik panellər və miniatür avadanlıqlar üçün daha kiçik ölçü

  Dişi sapdan boru kəmərinə: KQ2E06-02A
     02: Rc14 dişi konik boru ipi

  Tam məna: φ6 itələmə portu ↔ Rc1/4 dişi yivli bağlayıcı bağlayıcı

3. Üç Struktur Tip

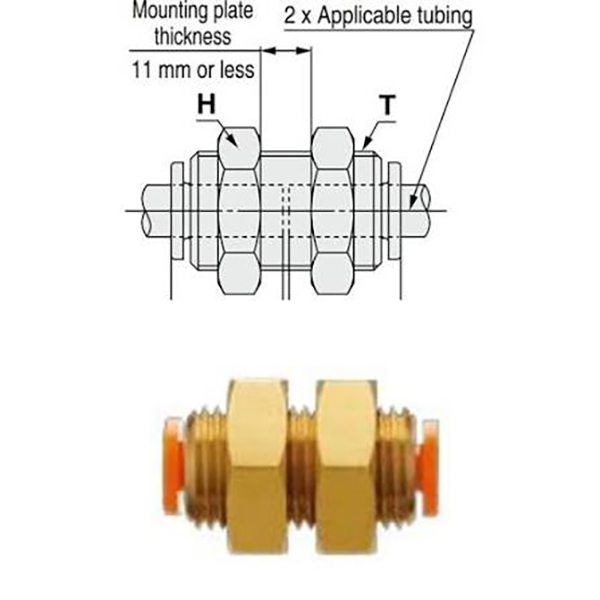

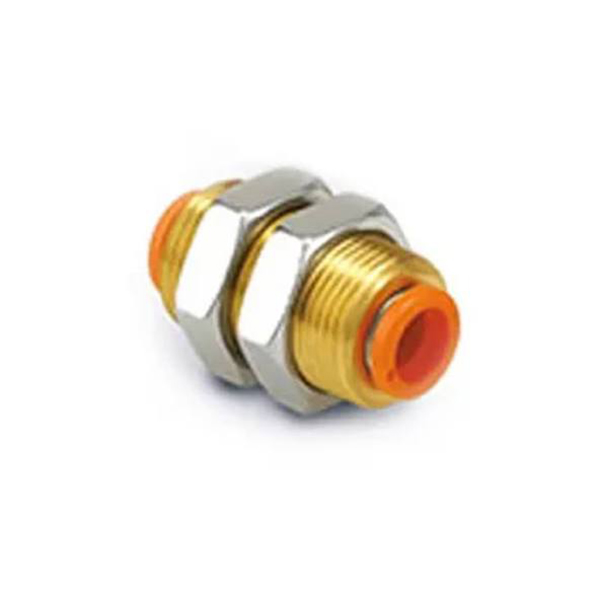

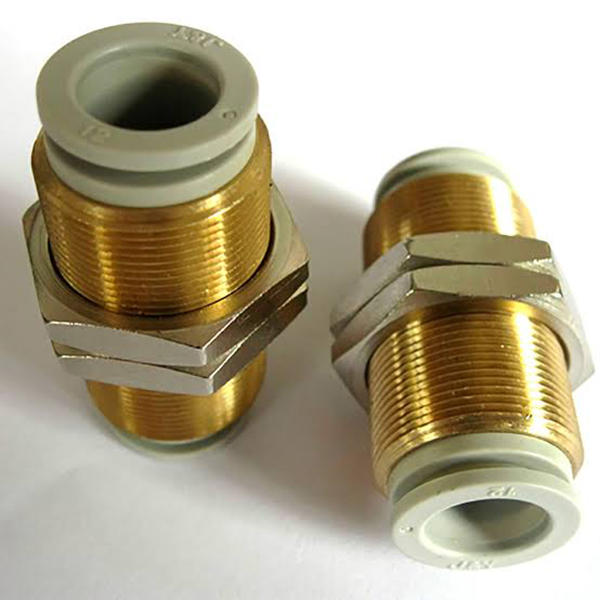

3.1 Standart Dual-Tube Bukhead Union (KQ2EXX-00)

  Struktur Xüsusiyyətləri:

     • Hər iki ucu bərabər diametrli itələmə portları. Paneldən keçdikdən sonra bərkidilmiş nikellə örtülmüş latun sap + kilid qozu ilə orta hissə

     • Diametri azaldılmadan və ya istiqamət dəyişmədən, minimal təzyiq düşmədən düz axın kanalı

     • Panelin hər iki tərəfindəki hava boruları quraşdırıldıqdan sonra əlavə adapterlər olmadan birbaşa qoşula bilər

3.2 Yığcam Mini Dual-Tube Bukhead Union (KQ2EXX-00J)

  Struktur Xüsusiyyətləri:

     • Mikro avadanlıq və nazik panellər üçün optimallaşdırılmış miniatürləşdirilmiş dizayn, standart versiyaya nisbətən daha qısa ümumi uzunluq və daha kiçik sap diametri

     • İncə panel və sıx quraşdırma sahəsi, sıx naqil ssenariləri üçün uyğundur

     • Standart modellə eyni performans parametrləri, yalnız fiziki ölçüləri azaldılmışdır

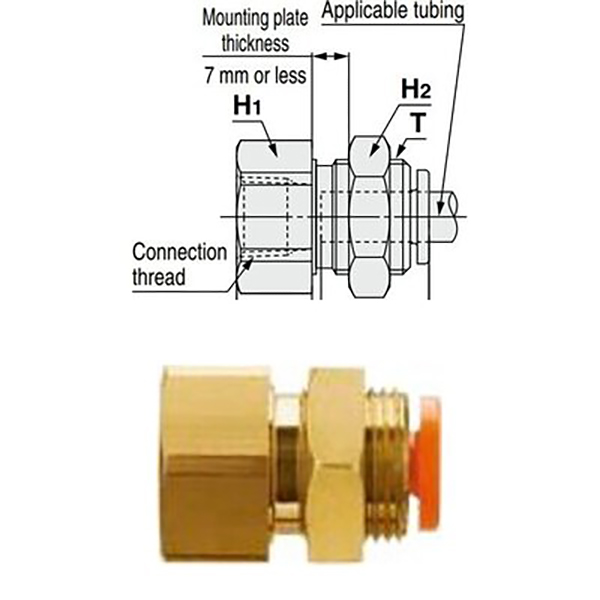

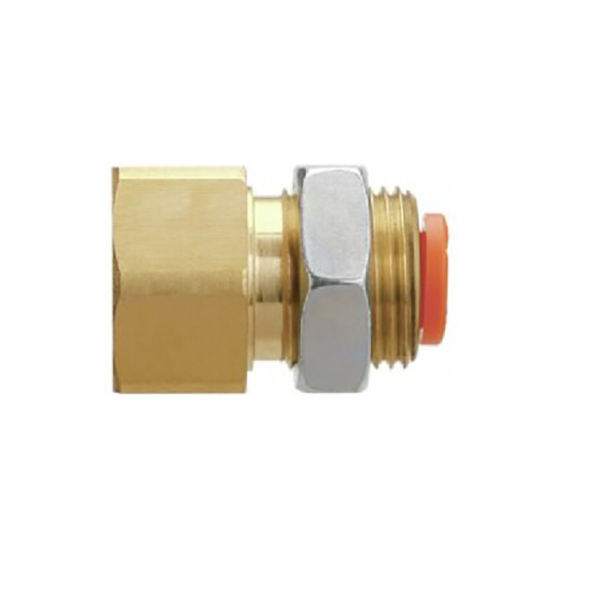

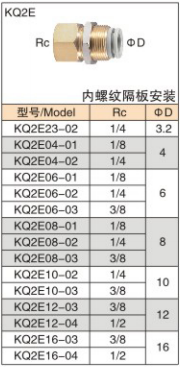

3.3 Dişi İpdən Boru Bölmə Birliyinə (KQ2EXX-YY)

  Struktur Xüsusiyyətləri:

     • Bir ucu Rc dişi yiv (solenoid klapan, silindr, panelin içindəki klapan adasını birləşdirin), digər ucu isə xarici borular üçün itələyici port

     • Panelə daxil olmaq və fiksasiya etmək üçün yivli bölmə və kilid qozu ilə gəlir. Quraşdırmanı həyata keçirin: daxili yivli klapan + xarici hava borusu

     • Yivli port standart yivli klapanlarla birbaşa birləşir; səliqəli naqillər və yanlış işləməyə qarşı yalnız xarici panelə açıq olan təkan girişi

4. Ümumi Texniki Xüsusiyyətlər (Bütün Seriya)

5. Seçim və Quraşdırma Təlimatları

  Seçim bələdçisi

     • İdarə şkafı / avadanlıq paneli vasitəsilə hava borusu, hər iki tərəfdən boru → KQ2EXX-00

     • Solenoid / silindr panelin içərisinə quraşdırılmışdır, boru xaricində → KQ2EXX-YY

     • Miniatür avadanlıq / nazik panel, məhdud dar yer → KQ2EXX-00J

  Quraşdırma Qeydləri

  1. Panel deşik ölçüsü tövsiyəsi:
     •Φ4Φ6 boru: Tövsiyə olunan deşik diametri Φ15mm
     •Φ8Φ10 boru: Tövsiyə olunan deşik diametri Φ20mm
     •Φ12Φ16 boru: Tövsiyə olunan deşik diametri Φ24mm

  2. Panel qalınlığı həddi: Standart versiya ≤7mm; kompakt J versiyası ≤5mm

  3. Boruların hazırlanması: Boruları düz və çapaksız kəsin. Sızmanın qarşısını almaq üçün klik səsi eşidilən qədər daxil edin.

  4. Qozun bərkidilməsi: Paneldən keçdikdən sonra təchiz edilmiş kilid qaykasını sıxaraq bərkidin; A tipi (inteqrasiya edilmiş conta möhürü) üçün PTFE lenti tələb olunmur.

  5. Vakuum tətbiqi: Vakuumun sabit saxlanması üçün NBR möhürlü A növünü seçin.

6. Oxşar Modellərlə Müqayisə

7. Tipik Tətbiqlər

     • İdarəetmə şkafının pərdəsi: KQ2E06-00 xarici silindrləri, səliqəli naqilləri birləşdirmək üçün daxili boruları şkafdan çıxarır

     • Solenoid klapan panelinin quraşdırılması: Panelin daxilindəki klapan üçün KQ2E06-01A, yalnız xaricə açıq olan itələmə portu, səliqəli və toxunma əleyhinə

     • Təmiz otaq arakəsmələrinin nüfuzu: Təmiz mühiti pozmadan təmiz otaq və avadanlıq arasında möhürlənmiş hava xəttinin nüfuz etməsi

     • Yığcam avadanlıq üçün sıx naqillər: çox dövrəli sxem üçün yer qənaət etmək üçün kiçik maşınlarda nazik panel üçün KQ2E04-00J
