AKH / AKB Seriyası Tez Bağlantılı Çek Valf

SOLH AKH / AKB Seriyası Tez Bağlantı Yoxlama Valfı (Qol Tipi)

Brend: SOLH by Richge Technology | İnteqrasiya edilmiş birtərəfli klapan + itələyici fitinq

1. Məhsula Baxış

  AKH / AKB seriyası birləşdirən inteqrasiya olunmuş komponentdiryoxlama klapan + sürətli itələyici fitinq, pnevmatik dövrələrdə geri axının qarşısının alınması, təzyiqin saxlanması və vakuumun kəsilməsi üçün nəzərdə tutulmuşdur. Kompakt ölçü, sürətli quraşdırma və ultra aşağı krekinq təzyiqi.

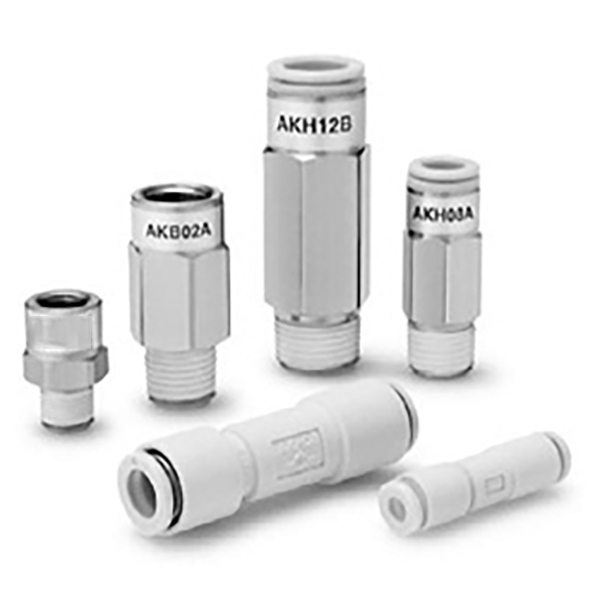

  AKH və AKB arasındakı əsas fərq

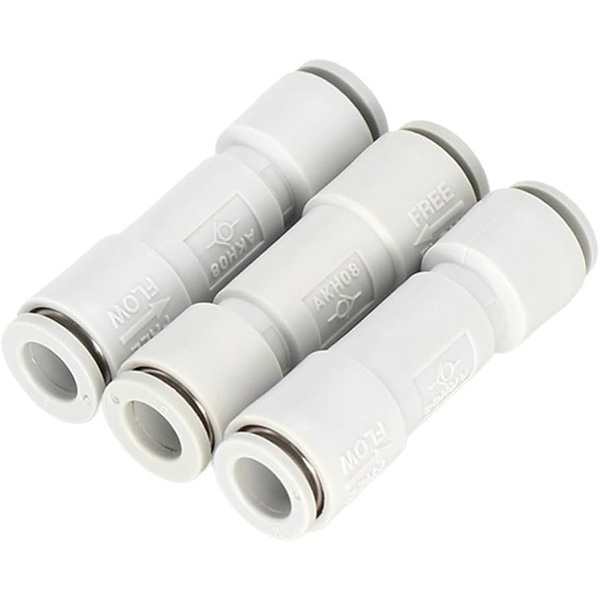

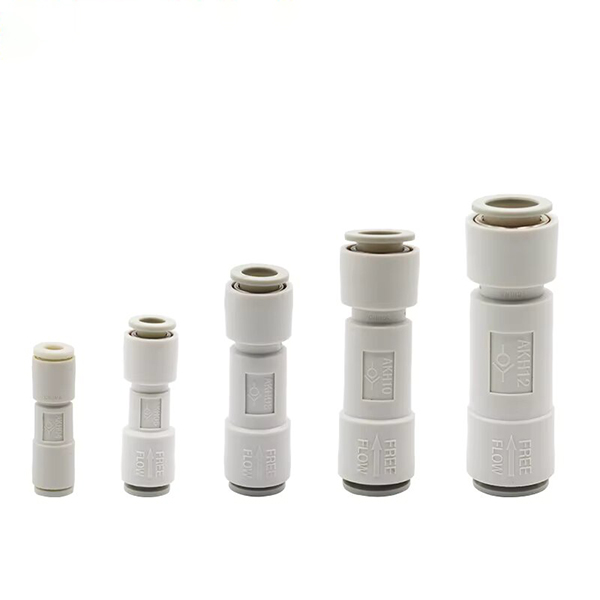

   AKH: İkili təkan girişli düz qol tipli, hava borusu üçün hər iki tərəf (Φ4 ~ Φ12).

   AKB: Bir kişi sap + bir dişi sap qol növü, yivli portlar arasında geriyə axın qarşısını almaq üçün

• AKB‑A: Axın istiqaməti → Kişi sap → Dişi sap

• AKB‑B: Axın istiqaməti → Dişi sap → Kişi sap

2. Əsas Xüsusiyyətlər

  1. Ultra aşağı krekinq təzyiqi:0,005 MPa (5 kPa), vakuum sistemləri üçün uyğundur (-100 kPa ~ 1 MPa)

  2. Yüksək axın sürəti: Aşağı axın müqaviməti ilə böyük effektiv kəsişmə sahəsi

  3. Sürətli itələmə: PU / PA neylon / yumşaq neylon boru ilə uyğun gəlir; borular yerində kilidləndikdən sonra eşidilən "klik"

     • Material: Valf gövdəsi PBT / sink ərintisi; nikellə örtülmüş pirinç uyğunluğu; tutma çənələri SUS304 paslanmayan polad

     • Maksimum iş təzyiqi: 1,5 MPa

     • İşləmə temperaturu: -5 ℃ ~ + 60 ℃ (buzlanma vəziyyəti yoxdur)

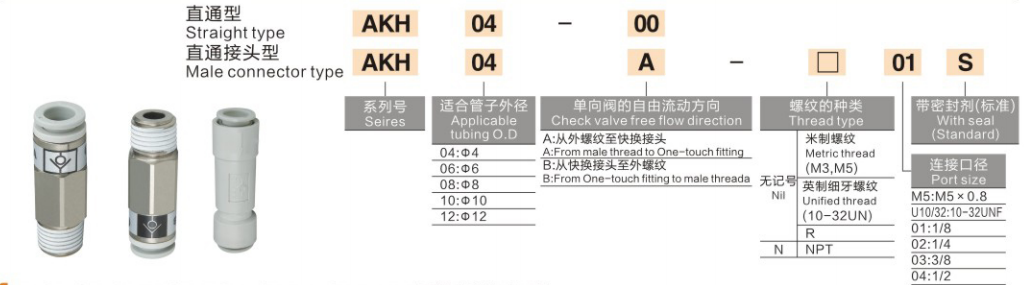

3. Model Kodu Tərifi və Nümunələr

 1. AKH (İkili itələmə növü)

      • AKH06‑00: AKH seriyası, Φ6 boru, ikili təkan portları (-00 = ipsiz)

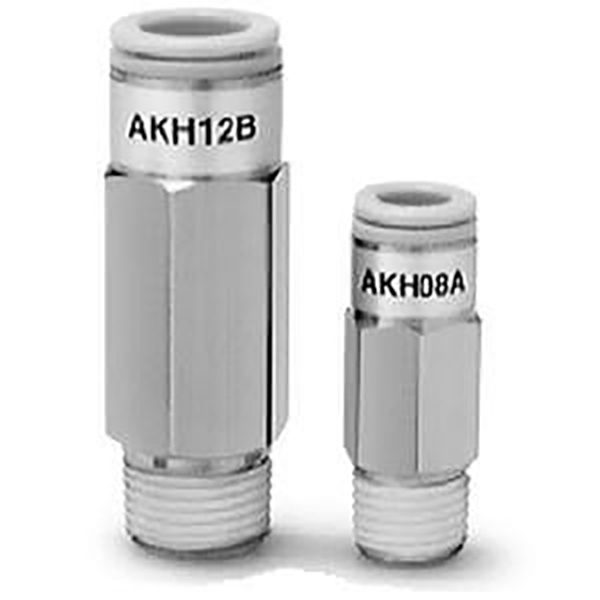

      • AKH08A‑02S: AKH seriyası, Φ8 boru, R1/4 kişi yiv, əvvəlcədən çəkilmiş iplik mastik S

  2. AKB (yivli qol növü)

     • AKB02A‑02S: AKB seriyası, R1/4 yivli, A tipli axın istiqaməti (kişi → dişi), ön örtük mastiki S

4. Standart Spesifikasiyalar

 1. AKH – İkili itələyici yoxlama klapan

  2. AKB – Yivli Sleeve Check Valve

5. Tipik Tətbiqlər

     • Silindr təzyiqinin saxlanması: Yükün batması və ya sürüşməsinin qarşısını alın

     •. Vakuum dövrəsi: Vakuum sızmasından qaçın (aşağı krekinq təzyiqi üçün idealdır)

     •. İkili nasosun bloklanması: Aşağı təzyiqli nasosu yüksək təzyiqli tərs axınından qoruyun

     • Filial dövrəsinin əks axını: Çox aktuator üçün müstəqil təzyiq saxlama

6. Digər yoxlama klapanları ilə müqayisə

     • AKH / AKB: İnteqrasiya edilmiş sürətli itələmə / qol dizaynı, yığcam və sürətli montaj, birbaşa boru bağlantısı

     • AK2000 / AK4000: Yivli boru növü, daha yüksək axın tutumu, itələmə portları olmadan

     • AKP: Qalıq təzyiq relyefi ilə, pnevmatik dövrələrin təhlükəsizliyi üçün nəzərdə tutulmuşdur
