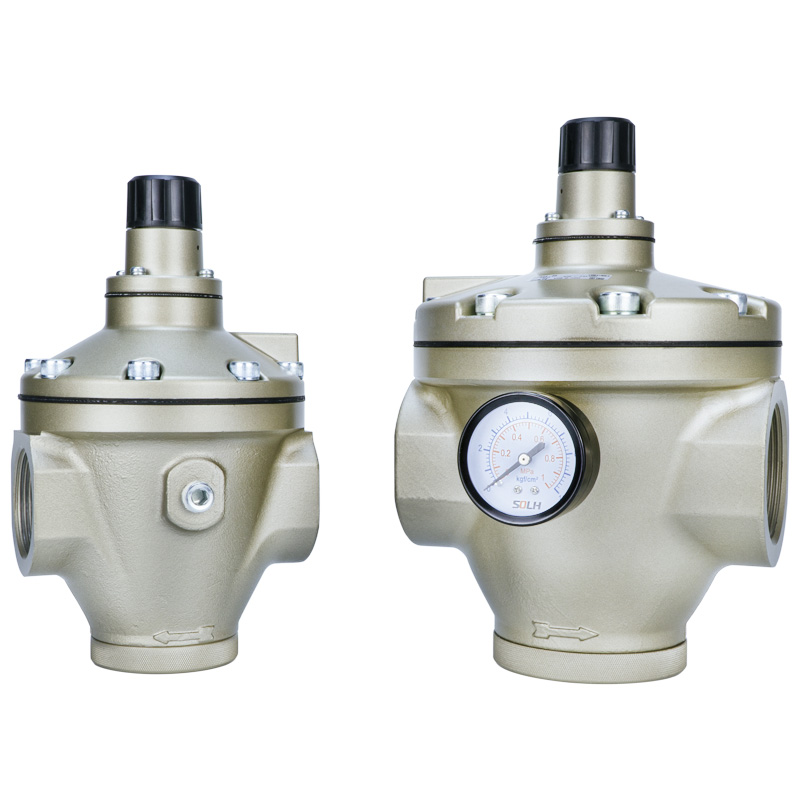

AR Series Pilot Təzyiq Tənzimləyicisi (SOLH by Richge Technology)

Brend:Richge Technology tərəfindən SOLH (睿其格科技)

Məhsulun yerləşdirilməsi

     SOLH AR pilotla idarə olunan tənzimləyicilər tam AR425/435/625/635/825/835/925/935 modellərini əhatə edir. Daxili pilot relyef strukturunu qəbul edən bu seriya orta-yüksək təzyiq, böyük axın, uzun məsafəli və yüksək dəqiqlikli magistral hava boru kəmərlərini hədəfləyir. Standart birbaşa fəaliyyət göstərən tənzimləyicilərlə müqayisədə, o, üstün tənzimləmə dəqiqliyi, daha böyük ötürmə qabiliyyəti və daha güclü anti-təzyiq dalğalanma performansı təqdim edir.

Struktur və İş Prinsipi

     Struktur: Daimi pilot havasını axan daxili pilot relyef növü

     1 .Giriş sıxılmış hava əsas axın kanalına və müstəqil pilot idarəetmə sxeminə bölünür.

     2. Pilot hava təzyiqi sabit çıxış təzyiqi üçün əsas makaranın açılışını tənzimləmək üçün diafraqmanı itələyir.

     3. Daxili relyef funksiyası daimi çıxış təzyiqini saxlamaq üçün artıq ikincili təzyiqi avtomatik olaraq boşaldır.

     4. Təxminən 5 L/dəq sürətlə daimi qanaxma hava axını ultra sürətli reaksiya və əla tənzimləmə dəqiqliyini təmin edir.

Əsas Məhsul Xüsusiyyətləri

     1. Böyük axın və yüksək təzyiq reytinqi

     Maksimum iş təzyiqi 1,5 MPa davamlı təzyiqlə 1,0 MPa-a çatır. Liman ölçüləri 1/4"-dən 2"-ə qədər, zavodun magistral magistral xətlərinə və mərkəzləşdirilmiş hava təchizatı sistemlərinə mükəmməl uyğun gəlir.

     2. Ultra yüksək tənzimləmə dəqiqliyi

     Histerezis ≤0,02 MPa və təkrarlanma qabiliyyəti ≤0,01 MPa. Çıxış təzyiqi hətta giriş təzyiqinin kəskin dəyişməsi və ya ani axın artımı şəraitində sabit qalır.

     3. Eyni bədən daxilində ikiqat təzyiq diapazonu

     3.1 Suffiks 25 modeli: ümumi yüksək təzyiqli sənaye tətbiqləri üçün 0,05–0,83 MPa

     3.2 Suffiks 35 modeli: aşağı təzyiqli dəqiq nəzarət ssenariləri üçün 0,02–0,20 MPa

     4.İnteqrasiya edilmiş avtomatik həddindən artıq təzyiqin aradan qaldırılması

     Əlavə xarici relyef klapan tələb olunmur. Daxili relyef strukturu təzyiq çıxışını sabitləşdirir və aşağı axın pnevmatik komponentlərə təzyiqin təsirinin qarşısını alır.

     5. Stabil, texniki xidmətə uyğun tikinti

     İşləmə temperaturu -5 ℃ ilə +60 ℃ arasında dəyişir. Dökmə alüminium ərintisi gövdəsi yağlanmadan işləməyi və ixtiyari montaj istiqamətini dəstəkləyir.

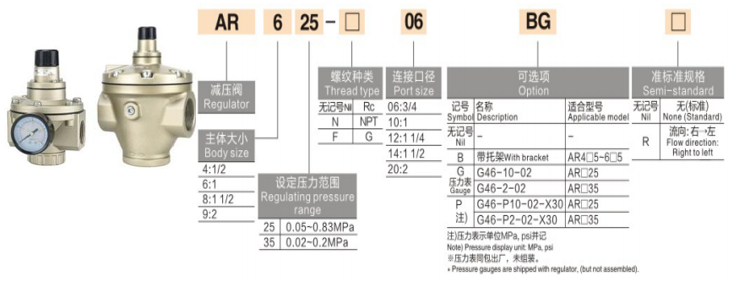

Rejiml və Spesifikasiya Cədvəli

Ümumi Texniki Parametrlər

     1. Tətbiq olunan mühit: Quru və ya yağlanmış sıxılmış hava

     2. Maksimum giriş təzyiqi: 1,0 MPa

     3. Daimi qanaxma istehlakı: Təqribən. 5 L/dəq (ANR)

     4. Standart ölçü portu: 1/4 "yiv

     5. Struktur növü: Daxili pilot, daimi qanaxma ilə relyef dizaynı

Tipik Tətbiqlər

     1. Zavod magistral hava boru kəmərləri və mərkəzləşdirilmiş hava təchizatı stansiyaları

     2. Böyük deşikli silindrlər, hava mühərrikləri, hava üfürmə və qurutma cihazları ilə təchiz edilmiş böyük axınlı avadanlıq

     3. Dəqiq pnevmatik idarəetmə: sınaq qurğuları, yerləşdirmə avadanlığı, gərginliyə nəzarət və hidravlik preslər

     4. Şiddətli təzyiq dəyişkənliyi və uzun məsafələrə hava ötürülməsi olan boru kəmərləri

     5.Yüksək təzyiqli hava çənlərindən orta təzyiqli istehsal avadanlıqlarına qədər iki mərhələli təzyiqin azaldılması sistemləri

Əsas Xülasə

     AR pilot seriyası daxili relyef pilot quruluşunu, böyük axın tutumunu, yüksək dəqiqliyi, ikili seçilə bilən təzyiq diapazonunu və daimi avtomatik qanaxma funksiyasını birləşdirir. Əsas hava magistralları, yüksək axınlı avadanlıq və yüksək dəqiqlikli yüksək təzyiqli pnevmatik sxemlər üçün optimal təzyiq tənzimləyici həll kimi xidmət edir.

Seçim müqayisəsi: Birbaşa AR / Pilot AR / VEX1

     1. Birbaşa fəaliyyət göstərən AR (AR20~60): Kiçik axın, iqtisadi xərc, kiçik filial sxemləri üçün standart tənzimləmə dəqiqliyi

     2. Pilot AR (AR425~935): Orta-böyük axın, yüksək dəqiqlik, zavodun əsas hava boru kəmərləri üçün nəzərdə tutulub

     3. VEX1 Seriyası: Ultra böyük ötürmə qabiliyyəti, 3 portlu egzoz dizaynı, çox mərhələli təzyiq tənzimlənməsi və ultra sürətli relyef performansı
