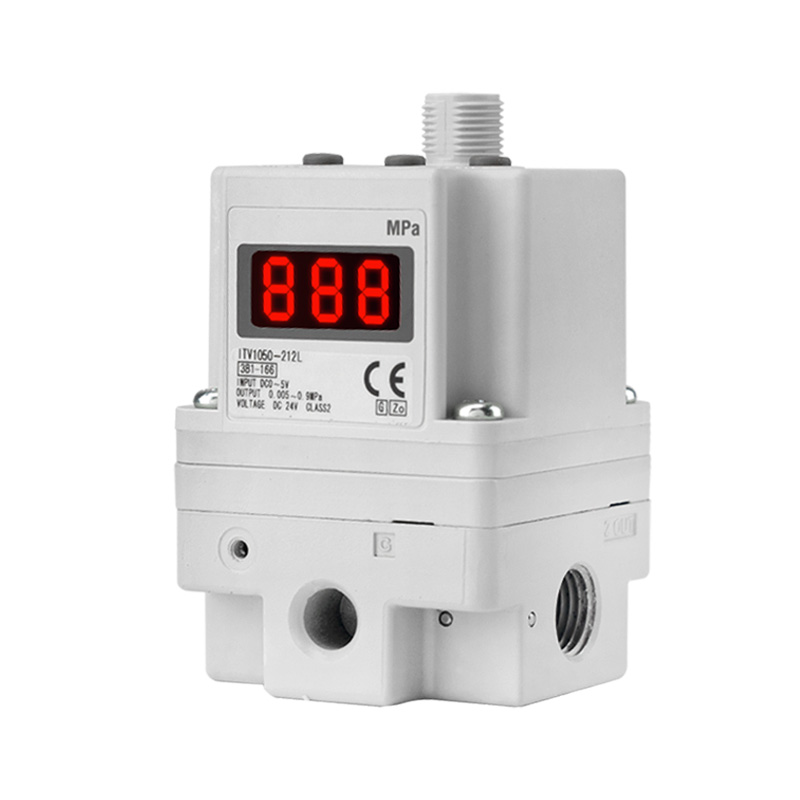

ITV Series Yüksək Axınlı Elektro-Pnevmatik Mütənasib Valf

Brend: SOLH by Richge Technology

Məhsulun Yerləşdirilməsi və İş Prinsipi

   1. Məhsulun yerləşdirilməsi

     SOLH ITV seriyalı yüksək axınlı elektro-pnevmatik mütənasib klapan SMC ilə dəyişdirilə bilən elektrikdən pnevmatikə çevrilmə komponentidir. O, elektrik idarəetmə siqnalları vasitəsilə addımsız davamlı hava təzyiqinin tənzimlənməsini həyata keçirir, avtomatik, yüksək dəqiqlikli uzaqdan təzyiq tənzimləməsinə nail olmaq üçün əl ilə təzyiq azaldıcı klapanları tam əvəz edir və ağır yük daşıyan böyük axınlı hava təchizatı sxemləri üçün xüsusi olaraq optimallaşdırılıb.

   2. Əsas Funksiya və Prinsip

     -- Əsas funksiya: avtomatik və uzaqdan təzyiq tənzimlənməsi üçün elektrik idarəetmə siqnalını pilləsiz tənzimlənən hava təzyiqinə çevirin

     -- İş prinsipi: Qapalı dövrəli elektro-pnevmatik mütənasib rəy sistemi. Daxili təzyiq sensoru çıxış təzyiqini real vaxt rejimində izləyir və sapmaları avtomatik olaraq düzəldir, üstün nəzarət dəqiqliyi və sürətli cavab sürəti təmin edir.

     -- Ətraf Mühitin Mühafizəsi Dərəcəsi: IP65 toz və sıçramaya davamlı, sərt sənaye atelye şəraitində sabit işləmə

Yüksək Axın Seriyası Model Tez İstinad Cədvəli

Universal Ümumi Texniki Spesifikasiyalar

     -- Tətbiq olunan Maye: Quru sıxılmış hava

     -- Maksimum Giriş Təchizat Təzyiqi: 1.0 MPa

     -- Ətraf və Orta Temperatur: -5 ~ +60℃

     -- Enerji təchizatı: DC24V ±10% (qismən versiyalar DC12–15V dəstəkləyir)

     -- Enerji istehlakı: ≤4W (rabitə ilə təchiz olunmuş modellər)

     -- Monitor Çıxış Siqnalı: Faktiki çıxış təzyiqi ilə analoq DC1–5V xətti

     -- Port Mövzu Seçimləri: Rc / NPT / G paralel yivli, isteğe bağlı sürətli itələyici fitinqlər

Giriş Siqnalının Növləri və Model Suffiksinin Tərifi

  1. Mövcud Nəzarət Siqnalları

     -- Analoq giriş (əsas): DC0–10V gərginlik siqnalı, 4–20mA cərəyan siqnalı

     -- Çox mərhələli əvvəlcədən təyin: 4-nöqtəli / 16-nöqtəli I/O sabit təzyiqi əvvəlcədən təyinetmə funksiyası

     -- Fieldbus rabitəsi: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (xüsusi rabitə lövhəsi aksesuarı tələb olunur)

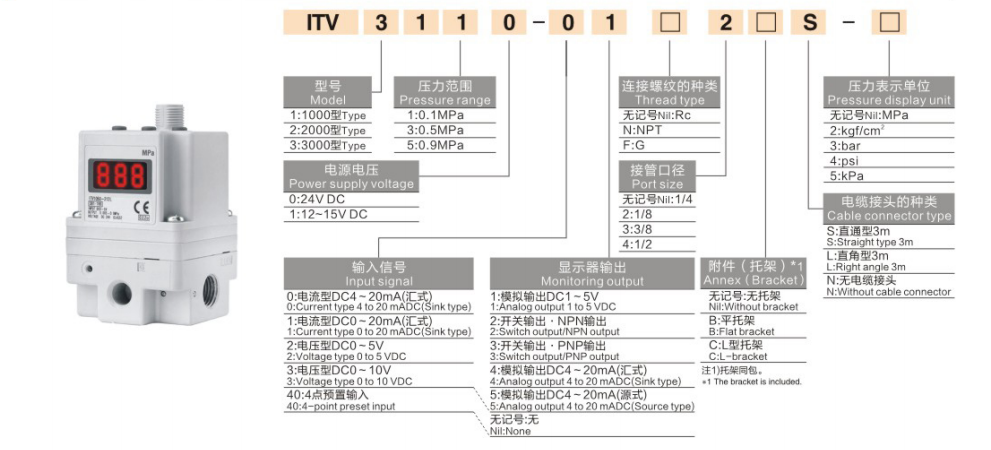

 2. Model Kodu Nümunəsi:ITV2050-31F2BN3

     -- ITV2050: ITV2000 orta axın seriyası

     -- 31: G1/4 port ipi

     -- F: Düz montaj braketi

     -- 2: DC0–10V analoq gərginlik girişi

Əsas Məhsul Üstünlükləri

  1. Çox təkmilləşdirilmiş yüksək axın performansı

     -- Maksimum axın tutumu standart kiçik axınlı İTV seriyaları ilə müqayisədə təxminən 5 dəfə artdı, bu, böyük deşikli silindrlərin və çox silindrli sinxron avadanlığın sürətli qarşılıqlı hərəkət tələblərini mükəmməl şəkildə ödəyir.

  2. Əla yüksək dəqiqlik və uzunmüddətli sabitlik

     -- ±1% F.S. daxilində nəzarət dəqiqliyi, ultra sürətli cavab sürəti və kiçik təzyiq dəyişkənliyi, dəqiq montaj, yarımkeçirici emal, avtomatik örtük və digər yüksək standartlı istehsal xətləri üçün idealdır.

  3. Kompakt yüngül optimallaşdırılmış kontur

     -- ITV2100 modelinin çəkisi əvvəlki nəsillə müqayisədə 19% azalıb, məhdud quraşdırma sahəsinə uyğunlaşmaq üçün çevik mötərizə və baza montajı.

  4. İstifadəçi dostu ağıllı əməliyyat

     -- Real vaxt rejimində təzyiq dəyərinin vizuallaşdırılması üçün quraşdırılmış yüksək parlaqlıqlı LED rəqəmsal displey; yerində problemlərin aradan qaldırılması və texniki xidməti asanlaşdırmaq üçün özünüdiaqnostika alqoritmi və nasazlıq siqnalı çıxışı ilə təchiz edilmişdir.

Tipik Sənaye Tətbiqi Ssenariləri

     -- Böyük axınlı silindrlər və pnevmatik ötürücülər üçün təzyiqə nəzarət: Qablaşdırma maşınları, avtomatik paylama və yapışdırma avadanlığı

     -- Çox mərhələli avtomatik təzyiq keçidi: Qaynaq avadanlığı, perçinləmə stansiyaları, film və naqillərin gərginliyinə nəzarət sistemləri

     -- Ultra dəqiqlikli pnevmatik proses döngələri: Yarımkeçiricilərin istehsalı, optik sınaq, tibbi dəqiqlikli avtomatlaşdırma avadanlığı

     -- Avtomatlaşdırılmış istehsal xətlərində mərkəzləşdirilmiş uzaqdan təzyiq tənzimlənməsi: Bir pəncərədə rəqəmsal təzyiqə nəzarət üçün çoxlu əl tənzimləyiciləri dəstini dəyişdirin

Model Seçimi Təlimatları

     -- Tələb olunan axın sürətinə görə seriya seçin: mikro kiçik axın üçün ITV1100, universal orta axın üçün ITV2100, yüksək axınlı ağır avadanlıq üçün ITV3100

     -- Bütün prosesin iş təzyiqi tələblərini tam ödəmək üçün tənzimlənən təzyiq diapazonunu təsdiqləyin (0,005–0,9 MPa tam diapazon isteğe bağlıdır)

     -- Uyğun nəzarət siqnal növü: standart seçim kimi DC0–10V analoq gərginlik; Fieldbus rəqəmsal idarəetmə lazımdırsa, xüsusi rabitə lövhəsini seçin

     -- Quraşdırma formasını təsdiqləyin: Yerdəki hava boru kəmərinin planına uyğunlaşmaq üçün əsas montaj / yan montaj / mötərizə montajı

Bir cümlənin xülasəsi

     SOLH ITV yüksək axınlı elektro-pnevmatik mütənasib klapan, bütün avtomatlaşdırılmış sistemlərdə uzaqdan, yüksək dəqiqlikli, yüksək həcmli hava təzyiqinin tənzimlənməsi üçün əsas idarəetmə komponenti kimi xidmət edən, ultra böyük axın gücü, IP65 sənaye mühafizəsi və çox tipli analoq/fieldbus siqnal interfeysləri ilə təchiz edilmiş elektrik idarəetmə siqnalları vasitəsilə addımsız rəqəmsal təzyiq tənzimlənməsini həyata keçirir.
