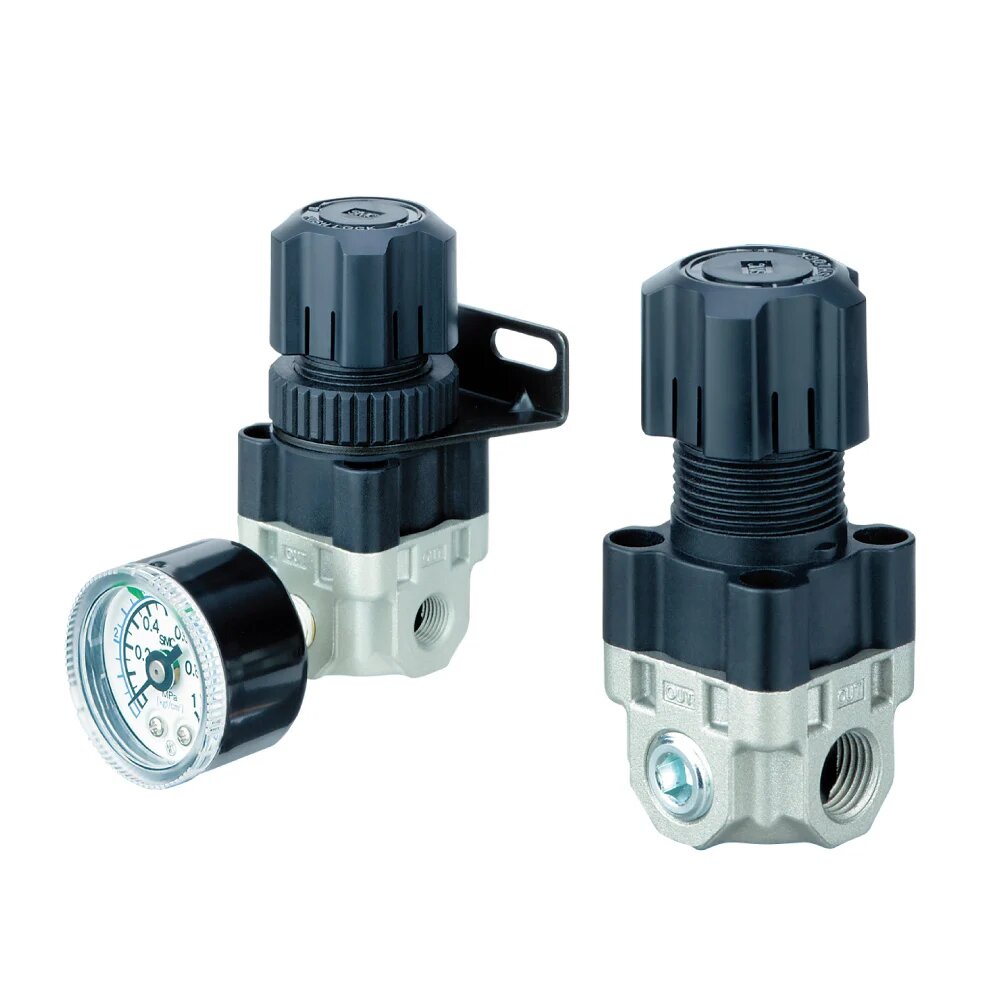

ARX ​​seriyalı kompakt təzyiq tənzimləyicisi

Brend:Richge Technology tərəfindən SOLH (睿其格科技)

Məhsulun yerləşdirilməsi

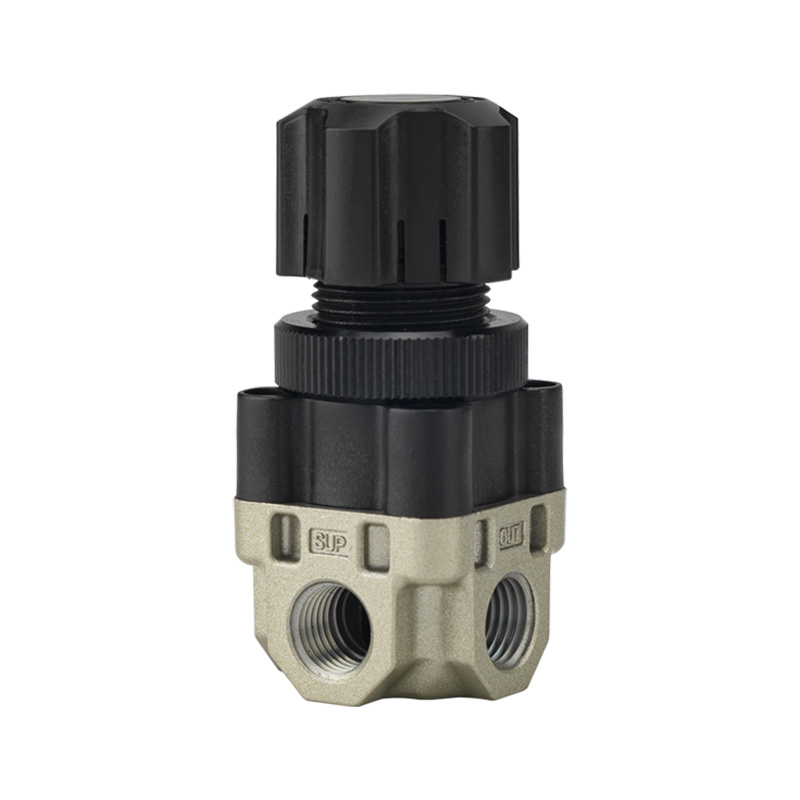

     ARX20 modelinin üstünlük təşkil etdiyi ARX seriyası maksimum 2.0MPa giriş təzyiqini dəstəkləyən mini porşen relyef tənzimləyicisidir. Yüksək təzyiqli hava təchizatı və kiçik axınlı dəqiq tənzimləmə ssenariləri ilə kompakt avadanlığa yönəldilmiş, o, kiçik ölçü, sıfır davamlı hava axını, böyük axın tutumu və çox portlu çevik boru sxemini birləşdirir.

Struktur və İş Prinsipi

     --Daxili relyef funksiyası ilə birbaşa fəaliyyət göstərən piston quruluşu

     --Maksimum giriş iş təzyiqi adi AR tənzimləyicilərinin 1,0MPa həddini keçərək 2,0MPa-ya çatır

     --Daimi hava axını olmadan sıfır sabit hava istehlakı

     --Çoxşaxəli boru kəmərləri üçün üç müstəqil çıxış portu ilə uyğunlaşdırılmış bir təchizat girişi

     --Miniatür ümumi ölçü: eni 35 mm, uzunluq 80 mm, xalis çəkisi yalnız 110 q

Əsas Əsas Xüsusiyyətlər

1. Yüksək Giriş Təzyiq Müqaviməti (Əsas Üstünlük)

     Maksimum iş təzyiqi: 2.0MPa; sübut təzyiqi: 3.0MPa. Tənzimlənən iki təzyiq versiyası mövcuddur: 0,05–0,85MPa geniş diapazon üçün ARX20, aşağı təzyiqli 0,05–0,30MPa dəqiq nəzarət üçün ARX21.

2. Ultra Kompakt və Yüngül Korpus

    Ümumi ölçü 35 mm × 80 mm, sadəcə olaraq 110 q çəki, dar quraşdırma məkanlarına və inteqrasiya edilmiş avtomatlaşdırma avadanlığına mükəmməl şəkildə daxil edilmişdir.

3. Sıfır hava itkisi və yüksək axın çıxışı

     Mükəmməl enerjiyə qənaət performansı üçün sıfır davamlı hava istehlakı. Onun axın tutumu eyni ölçülü sinifdə olan adi tənzimləyicilərdən iki dəfə çoxdur.

4. Çevik Layout üçün Üçlü Çıxış Portları

     Üç çıxış portu çox kanallı qaz paylamasını, manometrin quraşdırılmasını və ya boş tıxacın bağlanmasını dəstəkləyir. Rc1/8 ölçmə portu qorunur və isteğe bağlı montaj braketi çox istiqamətli quraşdırmaya imkan verir.

5. Stabil və Baxımsız Əməliyyat

     Tətbiq olunan temperatur diapazonu: -5℃ ~ +60℃. Avtomatik relyef dövrə qorunması üçün artıq təzyiqi buraxır. Yağsız daxili quruluş gündəlik texniki xidmət yükünü azaldır.

Texniki Spesifikasiyalar Cədvəli

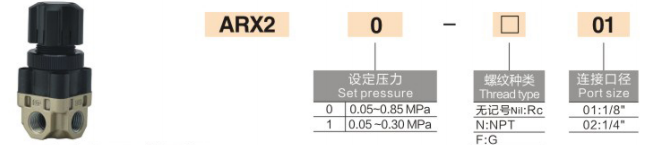

Model kodunun izahı

Misal: ARX20-01GB

     --ARX: Məhsul seriyasının kodu

     --20: Standart təzyiq diapazonu; 21: Aşağı təzyiq diapazonu

     --01: Port ölçüsü 1/4"

     --G = G ip / N = Rc ip / F = NPT ip

     --B: Montaj braketi ilə təchiz edilmişdir; P: Panel montaj növü

     --G şəkilçisi: Uyğun təzyiqölçən ilə gəlir

Tipik Tətbiq Ssenariləri

     Kiçik 2.0MPa yüksək təzyiqli hava kompressorları Dəqiq hava üfürmə və maye paylama avadanlığı Quraşdırılmış kompakt pnevmatik avtomatlaşdırma maşınları Yüksək təzyiqli hava sınaq sxemləri Sıfır sızma və sabit təzyiq çıxışı tələb edən laboratoriya analitik alətləri.

Bir cümlənin xülasəsi

     ARX ​​kompakt porşen tənzimləyicisi sıfır hava istehlakı, üçlü çıxış portları və genişləndirilmiş axın sürəti ilə 2.0MPa yüksək giriş təzyiqini dəstəkləyir və kiçik ölçülü yüksək təzyiqli aşağı axınlı pnevmatik təzyiqə nəzarət üçün optimal həll kimi xidmət edir.
