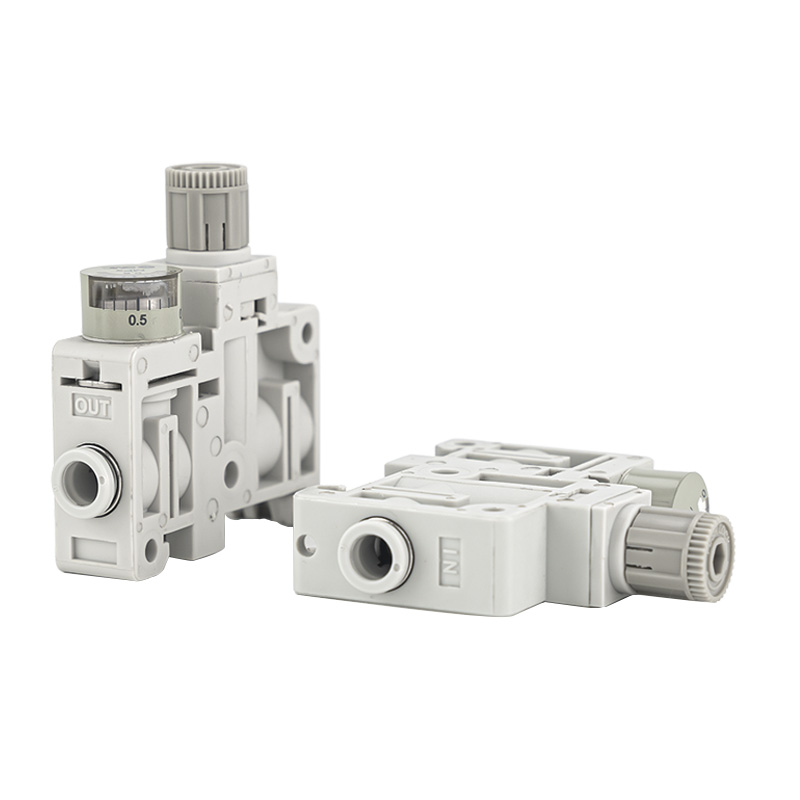

ARM5 Seriyası Ultra Kompakt Təzyiq Tənzimləyicisi (ARM5S)

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     ARM5 tək tənzimləyici modeli ARM5S daxili standart tərs axın funksiyası olan 14 mm ultra dar birbaşa fəaliyyət göstərən piston təzyiq tənzimləyicisidir. O, kiçik ölçülərə, isteğe bağlı tək müstəqil quraşdırmaya və ya manifold yığılmış montaja, inteqrasiya edilmiş bir toxunuşla daxil olan birləşdiricilərə və yüksək dəqiqlikli təzyiq tənzimləməsinə malikdir. Bu mini tənzimləyici ciddi məkan məhdudiyyəti tələbləri ilə miniatür pnevmatik sxemlər üçün uyğunlaşdırılmışdır.

Struktur və İş Prinsipi

     · Birbaşa fəaliyyət göstərən porşen konstruksiyası; standart olaraq relyef versiyası, isteğe bağlı qeyri-relyef versiyası

     · Standart tərs axın dizaynı çıxış portundan giriş portuna geri axmağa imkan verir

     · φ4, φ6, 5/32" və 1/4" borular üçün düz və dirsəkli növlərdə mövcud olan inteqrasiya olunmuş itələyici fitinqlər

     · İki montaj həlli: birbaşa panel montajı və DIN relsinə montaj

     · Cəmi 33 qram ağırlığında ultra yüngül bədən

Əsas Əsas Xüsusiyyətlər

     1. 14 mm-lik Ultra-Yığcam Dar Korpus. Bədənin eni cəmi 14 mm-dir, həcmi adi AR20 standart tənzimləyicilərinin 1/7 hissəsinə endirilir. O, quraşdırılmış maşınların, idarəetmə panellərinin və yığcam kiçik qurğuların içərisinə mükəmməl uyğunlaşır.

     2. Yüksək dəqiqliklə tənzimlənən təzyiq Tənzimlənən təzyiq diapazonu 0,05-0,7 MPa əhatə edir. Standart relyef modeli sabit çıxış üçün artıq təzyiqi avtomatik olaraq buraxır; isteğe bağlı relyefsiz model üstün təzyiq saxlama performansını təmin edir.

     3. Quraşdırılmış Standart Əks Akış Funksiyası Çıxış təzyiqi giriş təzyiqini keçdikdə daxili kanal avtomatik olaraq açılır. Ümumi hava dövrəsinin sxemini sadələşdirmək üçün birbaşa solenoid klapanların aşağı axınında quraşdırıla bilər.

     4. Çevik birləşdiricilər və çoxlu montaj yollarıDüz və dirsək fitinqləri giriş və çıxış portları üçün bir-birini əvəz edə bilər. Tənzimləyici 0,8MPa-da qiymətləndirilən isteğe bağlı yan tərəfə quraşdırılmış təzyiqölçən ilə birbaşa fiksasiyanı və DIN relsinin yığılmasını dəstəkləyir.

     5. Korroziyaya davamlıdır və uzun xidmət müddəti Birləşdirilmiş qatran və alüminium ərintisi korpusu korroziyaya davamlıdır. Tətbiq olunan mühit temperaturu -5°C ilə +60°C arasında dəyişir. Yağlamasız əməliyyat sabit uzunmüddətli velosiped performansını təmin edir.

Texniki Spesifikasiya Cədvəli

Model kodunun izahı

Nümunə: ARM5SA-07-A

     · ARM5S: Tək müstəqil tənzimləyici orqan

     · A: DIN relsinə montaj; B: Birbaşa panel montajı

     · 07: Quraşdırma konfiqurasiyası (φ6 boru üçün düz IN + OUT düz)

     · A: Yan təzyiqölçən ilə təchiz olunmuşdur; boş = ölçü olmadan

Tipik Tətbiq Ssenariləri

     3C elektronika, tibbi cihazlar və kiçik robotlar üçün miniatür avtomatlaşdırma avadanlığı və dəqiq qurğular Həddindən artıq məhdud quraşdırma sahəsi olan avadanlıq sxemləri Mikro axın dəqiqliyinə nəzarət: hava üfürmə, vakuum emiş, mayenin paylanması və yerləşdirilməsinin işə salınması Çox dövrəli manifold yığma sistemləri, 10-a qədər birləşdirilmiş stansiyaları dəstəkləyən silsiləli xarakterli klapanların arxasında seriyalı quraşdırma.

Bir cümlənin xülasəsi

     ARM5S mini təzyiq tənzimləyicisi 14 mm-lik ultra dar porşen strukturu, standart tərs axın dizaynı, inteqrasiya edilmiş itələyici fitinqlər, tək/manifold montajı və yalnız 33 q yüngül bədənə malikdir, mikro dəqiqlikli pnevmatik təzyiqə nəzarət üçün üstünlük təşkil edən həll yolu kimi xidmət edir. Richge Technology Meta Təsvir: Standart tərs axınlı Richge ARM5S miniatür pnevmatik tənzimləyici, DIN relsli manifold montajı, kiçik dəqiqlikli avtomatlaşdırma sxemləri üçün yüngül 33 q dizayn.
