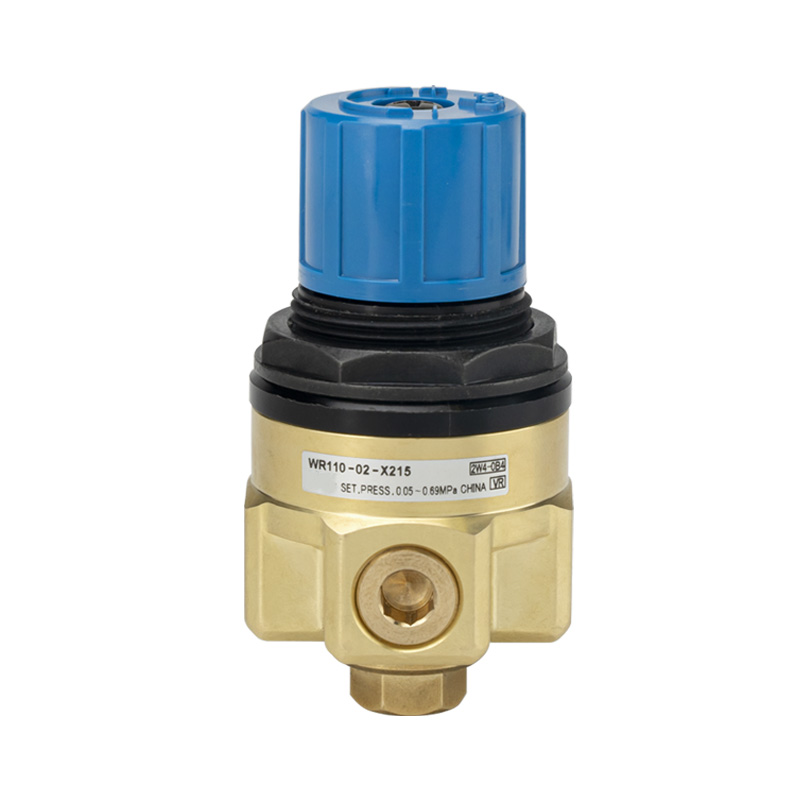

WR110 Series Kompakt Su Təzyiq Tənzimləyicisi

Brend:Richge Technology tərəfindən OLH (睿其格科技)

Məhsulun yerləşdirilməsi

     WR110 seriyası, yalnız sənaye soyutma suyu və texnoloji su boru kəmərləri üçün hazırlanmış, birbaşa fəaliyyət göstərən kompakt təzyiq tənzimləyicisidir. Korroziyaya qarşı xüsusi pirinç korpusla tikilmiş bu klapan sabit su təzyiqinin tənzimlənməsi və miniatür su dövriyyəsi sistemlərinə uyğun müxtəlif quraşdırma variantları təqdim edir.

Struktur və İş Prinsipi

     - Daxili relyef funksiyası ilə birbaşa fəaliyyət göstərən kompozit piston-diafraqma quruluşu

     --Tətbiq olunan mühit: Kran suyu və ümumi sənaye suyu; deionlaşdırılmış və ya ultra təmiz su üçün uyğun deyil

     --Vanfın gövdəsi paslanmaya və miqyaslanmaya qarşı xüsusiyyətli xüsusi pirinç materialı qəbul edir

     --Üstdən quraşdırılmış kilidlənə bilən mavi tənzimləmə düyməsi ilə təchiz edilmişdir

     --Təzyiqölçən quraşdırılması üçün ehtiyat Rc1/8 yan port

     --İki montaj həlli: birbaşa yivli quraşdırma və ya isteğe bağlı B21-1P bərkitmə braketi

Əsas Əsas Xüsusiyyətlər

1. İki Könüllü Tənzimlənən Təzyiq Aralığı

     --WR110-X224 aşağı təzyiqli versiya: 0,08–0,39 MPa

     --WR110-X215 orta təzyiqli versiya: 0,05–0,69 MPa Maksimum iş təzyiqi 0,8 MPa-ya çatır, sübut təzyiqi isə 1,72 MPa-dır.

2. Su dərəcəli Korroziyaya Qarşı Pirinç Konstruksiya

     Xüsusi pirinç gövdəsi suyun korroziyasına və əhəng yığılmasına effektiv şəkildə müqavimət göstərir. Suya davamlı rezin möhürlərlə uyğunlaşdırılmış, işləmə temperaturu -5 ℃ ~ +60 ℃ əhatə edir.

3. Mini Kompakt və Yüngül Kontur

     Ümumi ölçü φ45×75 mm, xalis çəkisi cəmi 0,26 kq, mükəmməl uyğun quraşdırılmış avadanlıq və dar soyuducu su boru kəmərləri.

4. Həddindən artıq təzyiqdən qorunma ilə sabit tənzimləmə

     Sürətli reaksiya və kiçik çıxış təzyiqi dəyişməsi. Daxili relyef kanalı aşağı axın boru kəmərlərini qorumaq üçün avtomatik olaraq artıq təzyiqi buraxır. Kilidilə bilən düymə vibrasiya və ya təsadüfi toxunma nəticəsində gözlənilməz təzyiq tənzimlənməsinin qarşısını alır.

5. Çevik Yivli Portlar və Çox İstiqamətli Montaj

     Standart Rc1/8 və Rc1/4 portları; X215 modeli üçün NPT ipi isteğe bağlıdır. Xüsusi yan ölçmə portu qorunur və optimal performans üçün şaquli quraşdırma tövsiyə olunur.

Texniki Spesifikasiyalar Cədvəli

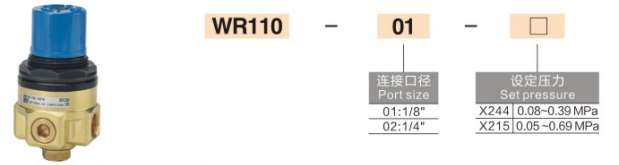

Model kodunun izahı

Nümunə: WR110-02-N-X215

     --WR110: Əsas məhsul seriyası

     --01 / 02: Müvafiq port ölçüsü

     --N: NPT ip versiyası; boş işarə standart Rc ipini təmsil edir

     --X215 / X224: Müxtəlif təzyiq tənzimləmə diapazonları üçün kod

Tipik Tətbiq Ssenariləri

     Dəzgah və mil soyutma suyu dövriyyəsi xətləri Lazer kəsmə və qaynaq avadanlığı üçün soyutma sistemləri Kiçik suyun təmizlənməsi və RO membranının giriş təzyiqinin sabitləşdirilməsi Alətlərin və analitik cihazların sınaqdan keçirilməsi üçün su təchizatı boru kəmərləri Çap və kağızqayırma maşınlarında islatma və çiləmə sxemləri Tibbi və yarımkeçirici köməkçi avadanlıqlar üçün təmiz olmayan texnoloji su boru kəmərləri。

Bir cümlənin xülasəsi

     WR110 suya xüsusi təzyiq tənzimləyicisi anti-miqyaslı mis gövdə, 0.8MPa təzyiq dərəcəsi, ikiqat tənzimlənən təzyiq diapazonu, yığcam ölçü, quraşdırılmış relyef və kilidlənə bilən düymə ilə onu kiçik sənaye su dövriyyəsi sistemləri üçün üstünlük verilən təzyiqə nəzarət komponentinə çevirir.
