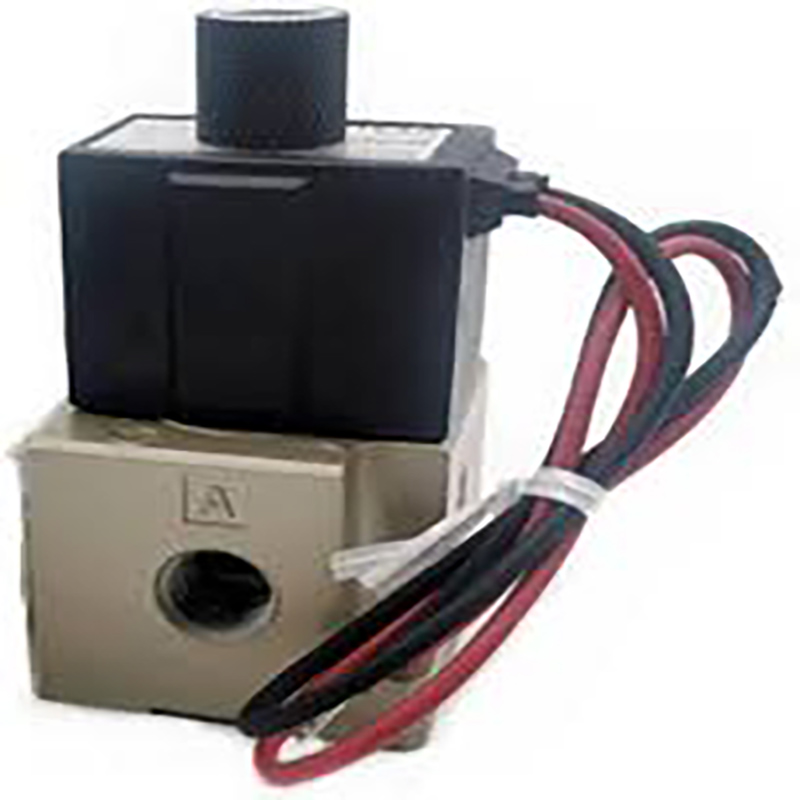

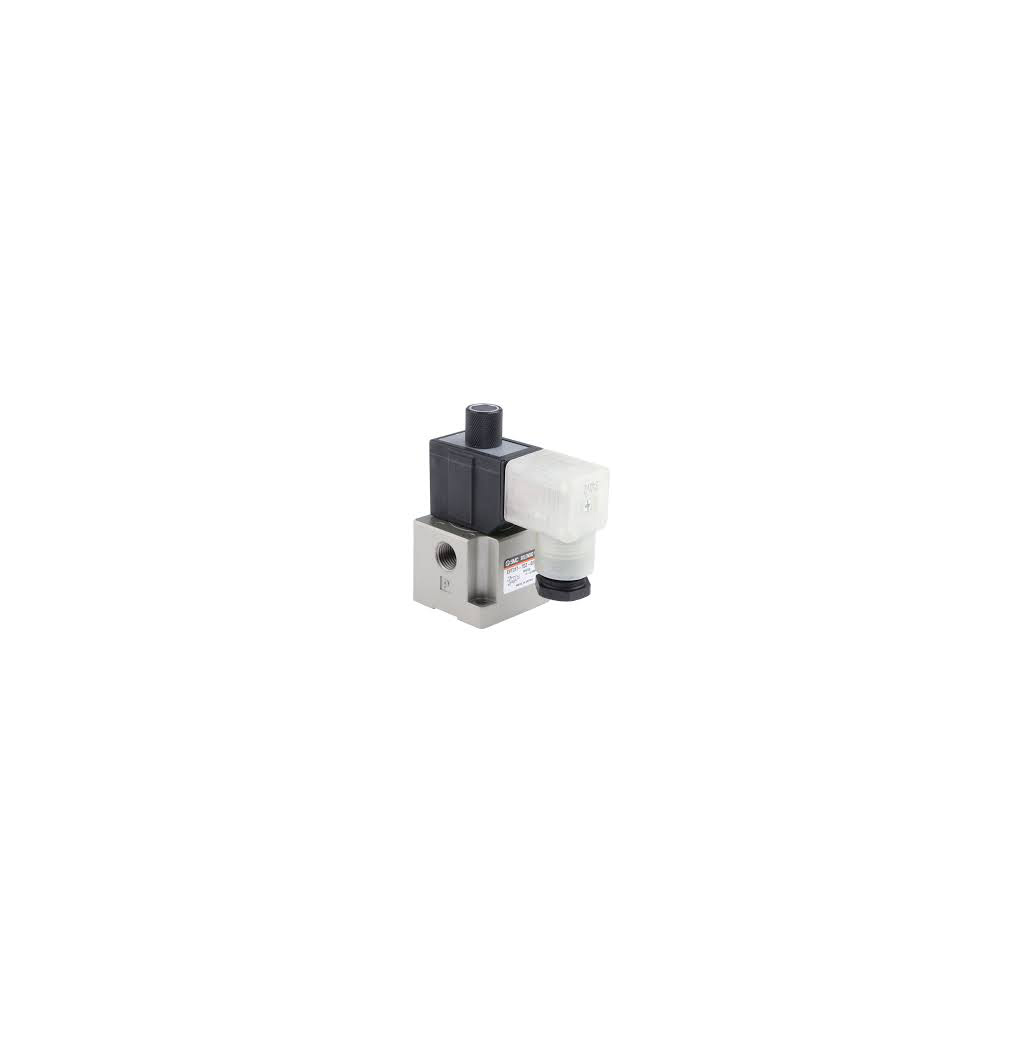

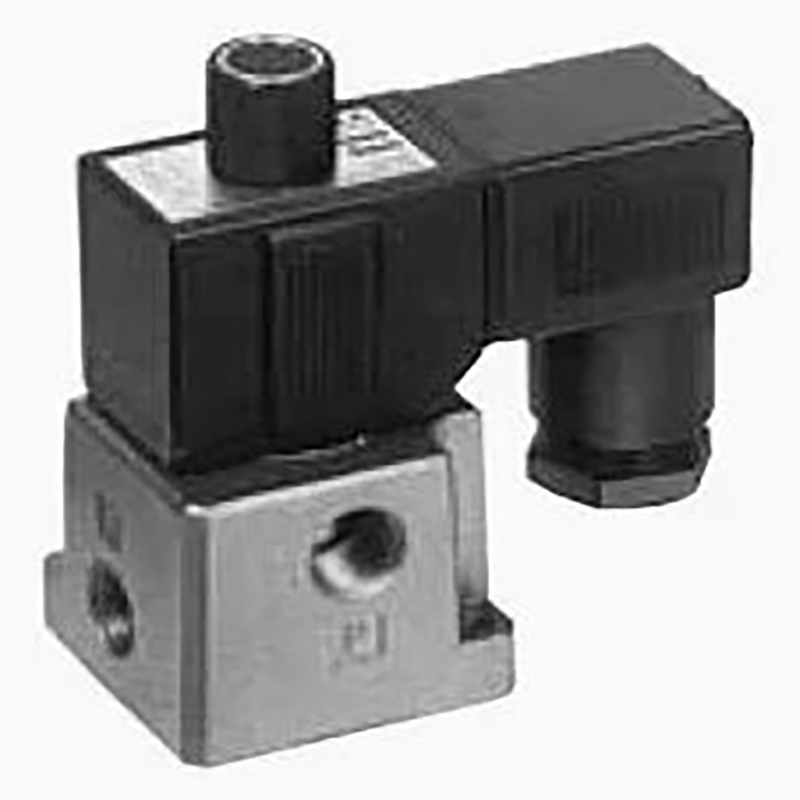

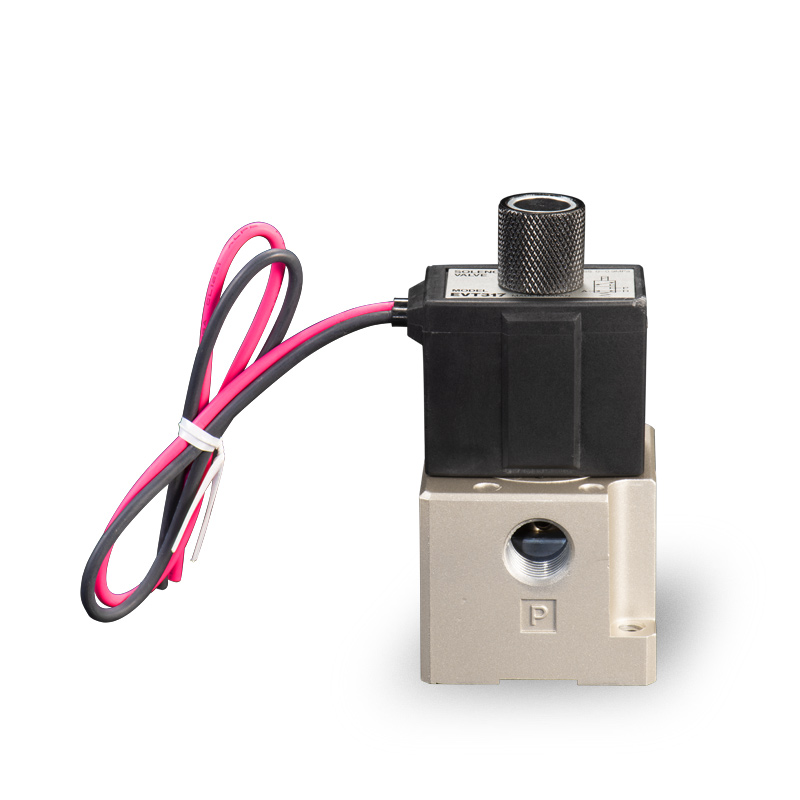

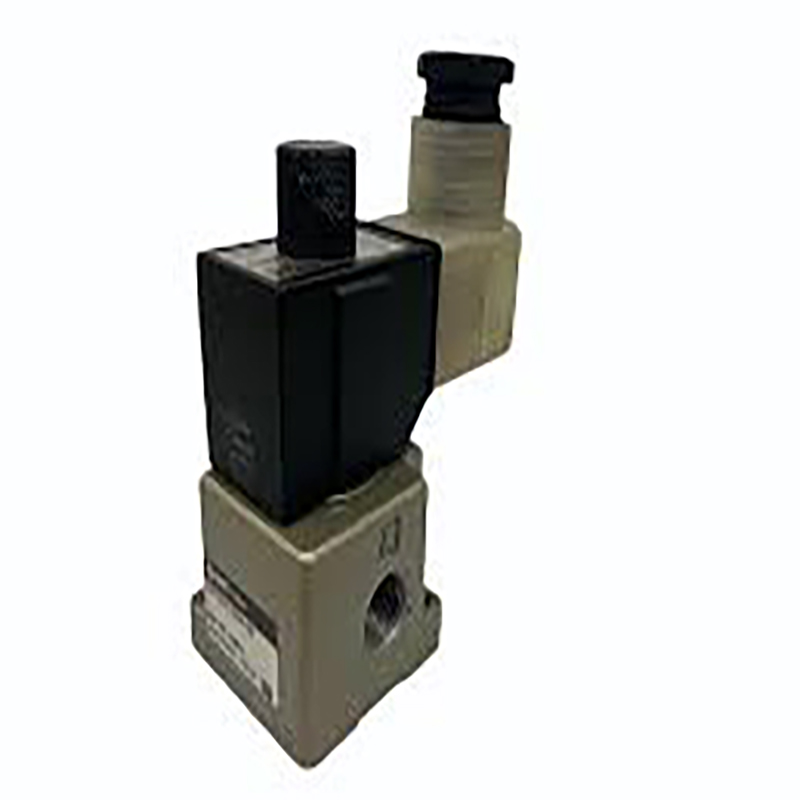

VT317 Series 3 Port Solenoid Valve – Birbaşa Fəaliyyətli Poppet Tipi

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     VT317 seriyası, SOLH standartına uyğun olaraq elastik sızdırmazlıq quruluşuna malik birbaşa fəaliyyət göstərən poppet 3 portlu solenoid klapandır. Sıxılmış hava və inert qaz dövrələri üçün işlənib hazırlanmışdır, o, hava dövrəsini açıb-söndürür, keçid və egzoz nəzarətini həyata keçirir. Sıfır təzyiqdə işə salmağa və həm müsbət təzyiqə, həm də vakuum əməliyyatına dəstək verən bu yığcam yüksək axınlı ümumi keçid klapan müxtəlif avtomatlaşdırılmış avadanlıqların yüksək dövrəli iş şəraitinə uyğun gəlir.

Əsas Əsas Xüsusiyyətlər

     --Sıfır Təzyiq Başlatma ilə Birbaşa Poppet İnşaatı Əməliyyat üçün minimum pilot təzyiq tələb olunmur. 0-0,9 MPa tam müsbət təzyiq diapazonunda sabit performans; vakuum variantı aşağı təzyiqli, vakuumlu və orta-yüksək təzyiqli iş mühitlərinə uyğunlaşa bilən -101,2 kPa-a qədər təzyiqi dəstəkləyir.

     --6 Funksiyalar Bir Vana, Çevik Boru Kəməri ilə İnteqrasiya edilmiş 6 dəyişdirilə bilən iş rejimi, o cümlədən Normalda Qapalı (NC), Normal Açıq (NO), axın bölücü və seçici klapan. Tək vahid konfiqurasiyanın üstün çevikliyi ilə müxtəlif pnevmatik dövrə tələblərini ödəyir.

     --Yüksək axın tutumu ilə kompakt korpusMini ümumi ölçü: 45×89.5×45 mm; axın əmsalı C=2,6 dm³/(s·bar). ≤30 ms ərzində sürətli reaksiya və 10 Hz-ə qədər maksimum keçid tezliyi, yüksək sürətli hava yolu keçidi üçün mükəmməl uyğun gəlir.

     --Elastik Sızdırmazlıq və Yağlamasız DizaynPremium elastik sızdırmazlıq komponentləri etibarlı möhkəmlik və uzun xidmət müddəti təmin edir. Yağlamasız əməliyyat qaz dövrələrini təmiz və ekoloji cəhətdən təmiz saxlayır, eyni zamanda gündəlik təmir xərclərini azaldır.

 Asan istismara vermə üçün quraşdırılmış kilidlənməyən əl ilə yalnış yazım Standart kilidlənməyən əl düyməsi yerində sazlama, avadanlığın yoxlanılması və fövqəladə əl ilə dəyişdirilməsini asanlaşdırır, quraşdırma və texniki xidmət prosedurlarını sadələşdirir.

     --Manifold Monte Edilə bilən və Güclü Uyğunluq Manifold yığılmış montajı dəstəkləyir və mərkəzləşdirilmiş pnevmatik idarəetmə və çoxklapanlı inteqrasiya edilmiş döngələr üçün ideal olan standart klapan ada sistemlərinə uyğun gəlir.

Tam Texniki Spesifikasiyalar

     --Port Layout: 3-port

     --Əməliyyat strukturu: Birbaşa fəaliyyət göstərən poppet növü

     --Mühür növü: Elastik rezin möhür

     --Tətbiq edilə bilən Orta: Sıxılmış hava, inert qaz

     --İş təzyiqi: 0–0,9 MPa; Vakuum modeli: -101,2 kPa ~ 0,1 MPa

     --Proof təzyiq: 1,5 MPa

     --Ətraf mühitin temperaturu: -10℃ ~ +50℃

     --Cavab müddəti: ≤ 30 ms

     --Maksimum İş Tezliyi: 10 Hz

     --Yağlama tələbi: Yağlamasız

     --Manual Əməliyyat: Qeyri-bloklama əl ilə ləğv

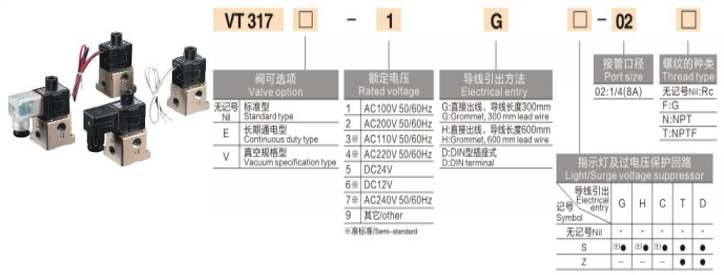

     --Port dişinin ölçüsü: Rc 1/4 (02)

     --Opsiyonel Bobin Gərginliyi: DC12V / DC24V, AC110V / AC220V və xüsusi gərginliklər

     --Müdafiə sinfi: Toz keçirməyən struktur4. Tipik Tətbiq Ssenariləri · Avtomatlaşdırılmış montaj xətləri, robot qolları və sıxma qurğuları üçün pnevmatik idarəetmə ilmələri

     --Hava üfürmə, maye axını və vakuum adsorbsiya sistemləri

     --Qablaşdırma, çap, tekstil, ağac emalı və qida emalı maşınları

     --Sıfır təzyiqlə işə salma, vakuum uyğunluğu, yüksək tezlikli velosiped sürmə və yığcam quraşdırma sahəsi tələb edən avadanlıq

     --Mərkəzləşdirilmiş klapan adaları və manifold inteqrasiya olunmuş pnevmatik idarəetmə sxemləri

Bir cümlənin xülasəsi

     SOLH VT317 birbaşa fəaliyyət göstərən 3 portlu poppet solenoid klapan sıfır təzyiqlə işə salma, tam vakuum uyğunluğu, altı dəyişdirilə bilən funksiya, yığcam yüksək axın performansı və texniki xidmət tələb olunmayan işləmə xüsusiyyətlərinə malikdir, bütün avtomatlaşdırma pnevmatik sxemlərinin işə salınması və dəyişdirilməsi üçün sərfəli universal klapan kimi xidmət edir.
