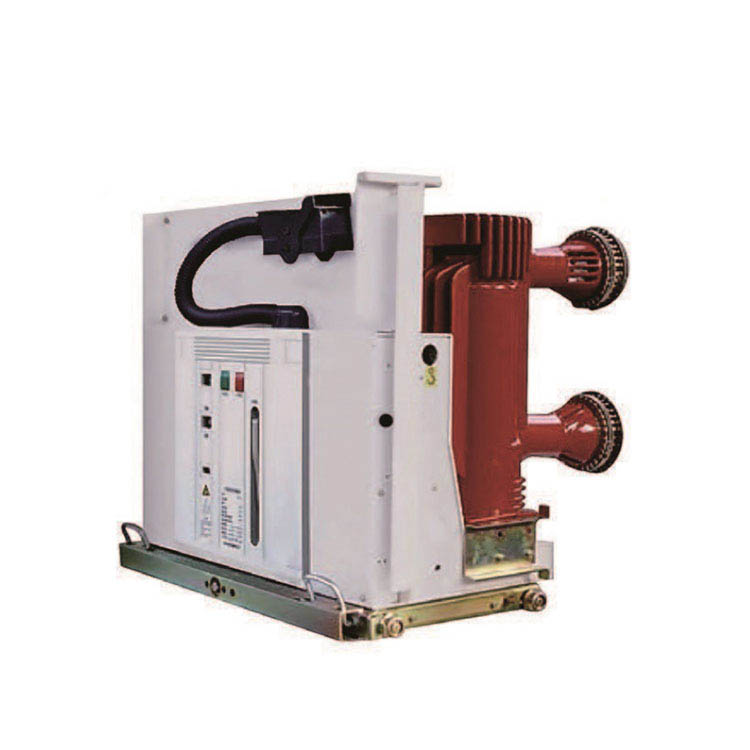

VSG-24 Daxili Pole Tipi VCB Breaker qapalı dövrə açarı 24KV

VSG-24 Daxili Pole Tipi VCB Breaker qapalı dövrə açarı 24KV

    Bu prinsiplər bu gün həmişəkindən daha çox, transformator yarımstansiya paylama şkafı, aşağı gərginlikli şkafın açarı, üç faza ransformatoru üçün beynəlxalq səviyyəli orta ölçülü bir iş kimi uğurumuzun əsasını təşkil edir. Peşəkar cavabımızı 8 saat ərzində alacaqsınız. Bizə etibar et, heç vaxt ürəyini itirməyəcəksiniz. Cəmiyyətə və istifadəçilərə sənayeləşmə ideyası ideyası ilə xidmət edirik. Qurulmamızdan bəri, yüksək keyfiyyətli məhsullar, münasib qiymətləri və əla xidmətlər olan bir çox müəssisə ilə uzunmüddətli əməkdaşlıq əlaqələri qurduq.

    VSG-24 seriyası Bağlı Yüksək gərginlikli vakuum dövrə qırıcısı olan 24KV-nin qiymətləndirilmiş gərginliyi ilə üç mərhələ A.C 50Hz qapalı elektrik paylama avadanlıqlarıdır. Bu, sənaye və ming müəssisə, elektrik stansiyaları və yarımstansiya sahələrində elektrik avadanlıqlarını qorumaq və idarə etmək üçün istifadə olunur.

Bu tip vakuum dövrə açarının əsas keçirici dövrəsi modul təşkilat və inteqrasiya edilmiş enerji saxlama sapı ilə uyğunlaşdırılmış quraşdırılmış qütbdən istifadə edir. Ümumi düzenmə ağlabatan, mükəmməlliyi ilə mükəmməldir və həqiqətən də sərbəst təmir və daha uzun mexaniki və elektrik həyatı həyata keçirir.

Qapalı geri çəkilən vakuum dövrə qırıcısı

    Bağlı geri çəkilən vakuum dövrə sındırıcıları, 12 ~ 24 kV və tezlik 50 / 60Hz qədər qiymətləndirilmiş gərginlikli üç mərhələli AC güc sistemləri üçün uygundur. Onlar elektrik stansiyalarında, yarımstansiyalarda, neft-kimya, metallurgiya, istehsal və digər sənaye sahələrində, hava limanlarında, yaşayış sahələrində və s. Kyn28 və ya AMS növü kimi qapalı hava izolyasiya edilmiş açar otağında quraşdırıla bilər.

    Dövrə açarı yetkin APG texnologiyasından hazırlanmışdır. VD4 Terminal Buferinin tətbiqi, qapalı terminalın hər hansı bir əməliyyat mühitində daha etibarlı olmasını təmin edir. VD4 GB, DL, IEC, DIN, VDE və digər inkişaf etmiş sənaye ölkələrinin standartlarına tam cavab verə bilər.

Vakuum dövrə açarı əsasən üç hissədən ibarətdir: vakuum qövs sökmə kamerası, əməliyyat mexanizmi, mötərizə və digər komponentlər.

1. Vakuum qövs sökmə kamerası

   Fərqli keçid növlərinə görə, xarici ekranlar olan keramika vakuum qövsü, xarici ekranlar, aralıq möhürlü kubok formalı rəngli rəngli maqnit sahələri və daxili möhürlənmiş şüşə bubble qövs süpürmə otaqları var. Əsas quruluş belədir:

1) Airtight İzolyasiya Shell: Bir keramika, şüşə və ya mikrokristal şüşə hava keçirməyən izolyasiya silindrindən ibarət olan hava keçirməyən izolyasiya sistemi, daşınan son örtük, sabit bir örtük və paslanmayan poladdan hazırlanmış bir boru vakuum möhürlənmiş bir qabdır. Havada müddəti təmin etmək üçün, mühürleme tipindəki ciddi əməliyyat prosedurlarına əlavə olaraq, materialın özü də kiçik nəfəslilik və daxili qaz buraxılışının olması tələb olunur.

2) Daşıyıcı sistem: sabit bir keçid çubuğundan, sabit bir işləyən qövs səthi, sabit bir əlaqə, hərəkətli bir əlaqə, hərəkətli bir qövs səthi və hərəkətli keçirici bir çubuqdan ibarətdir. Əlaqə quruluşu təxminən üç növə bölünə bilər: silindrik əlaqə, transvers maqnit sahəsində əlaqə yivli əyri səthi və uzununa maqnit sahə sahəsi ilə əlaqə yivli. Hazırda, bu tip qövs sökülmə kamerası güclü və sabit qövsdən təmizlənmə qabiliyyəti olan uzununa maqnit sahə texnologiyasını qəbul edir.

3) Shielding Sistemi: Qaldırma örtüyü vakuum qövsü söndürmə kamerasında əvəzolunmaz bir komponentdir və əlaqə nöqtəsini əhatə edən əsas qoruyucu örtük, büzməli boru ekran örtüyü və qoruyucu örtüyü bərabərləşdirir. Əsas qalxan örtüyünün funksiyası aşağıdakı kimidir: ① Məhsulların qövs prosesi zamanı izolyasiya qabığının daxili divarına sıçrayışın qarşısını almaq və bununla da qabığın izolyasiya gücünü azaldır. Arc Dönddürmək otağında elektrik sahəsinin bölüşdürülməsinin vahidliyinin yaxşılaşdırılması, yerli sahə gücünün azaldılması və vakuum qövsünün sökülməsi kamerasının miniatürləşməsini təşviq etmək faydalıdır və qövs enerjisini udmaq üçün qövs boşluğunun bərpası üçün faydalıdır.

2. Əməliyyat mexanizmi

   Müxtəlif növ dövrə qırıcılarına görə fərqli əməliyyat mexanizmləri istifadə olunur. Ümumi əməliyyat mexanizmlərinə yay əməliyyat mexanizmi (VS1), daimi maqnit əməliyyat mexanizmi və birləşmə əməliyyat mexanizmi (VBD) daxildir.

Digər hissələri: Şassi nəqliyyat vasitələri, izolyasiya mötərizəsi, izolyatorlar və s.

Vakuum dövrə qırıcılarının xüsusiyyətləri nədir

(1) güclü qırılma qabiliyyəti, 50ka qədər; Sınıqdan sonra çatlar arasındakı mühit tez bir zamanda bərpa edir və mühiti əvəz etməyə ehtiyac yoxdur.

(2) Kontakt açılış məsafəsi kiçikdir. 10KV vakuum dövrə qırıcısının kontaktının pozulması yalnız 10 mm-dir. Tələb olunan əməliyyat gücü kiçikdir, hərəkət sürətli, əməliyyat mexanizmi sadələşdirilə bilər və xidmət həyatı uzadıla bilər. Ümumiyyətlə, təxminən 20 il ərzində təmir tələb olunmur.

(3) Qısa qövs söndürmə vaxtı, aşağı qövs gərginliyi, aşağı qövs enerjisi, aşağı əlaqə itkisi və çox fasilələr.

(4) Mobil Bələdçi Çubuğunun kiçik ətalətə malikdir və tez-tez işləməyə uyğundur.

(5) Keçid işləyərkən, hərəkət səs-küyü aşağıdır, şəhər istifadəsinə uyğundur.

(6) qövs söndürmə və ya izolyasiya mediası yağdan istifadə etmir və yanğın və ya partlayış təhlükəsi yoxdur.

(7) Əlaqə rəhbəri, nəm, toz və zərərli qazların təsiri səbəbindən performansını azaltmayacaq tam möhürlənmiş bir quruluşdur. Etibarlı əməliyyat və sabit performans. Müstəqil bir komponent olaraq, qövs sökülmə kamerası quraşdırmaq və debug etmək asandır.

(8) Vakuum dövrə qırıcılarının xidmət müddəti ərzində əlaqə hissəsi istismar və yoxlama tələb etmir. Baxım və yoxlama aparılsa da, tələb olunan vaxt çox qısadır.

(9) Qövs qapalı bir qabda söndürülür və qövs və isti qaz məruz qalmır.

(10) Dağıtma şəbəkələrinin tətbiq ehtiyacları üçün uyğun bir çox təkrarlanan funksiyalarla təchiz olunmuşdur

Üstünlük:

• Sadə quruluş
• Ultra-aşağı müqavimət vakuum interupterinə uyğunlaşmaq
• Uyğunlaşma optimallaşdırılması və modul bahar əməliyyat mexanizmi
• Tez-tez əməliyyatlar üçün uyğundur
• Pulsuz təmir, uzun xidmət müddəti
• Yüksək etibarlı performans

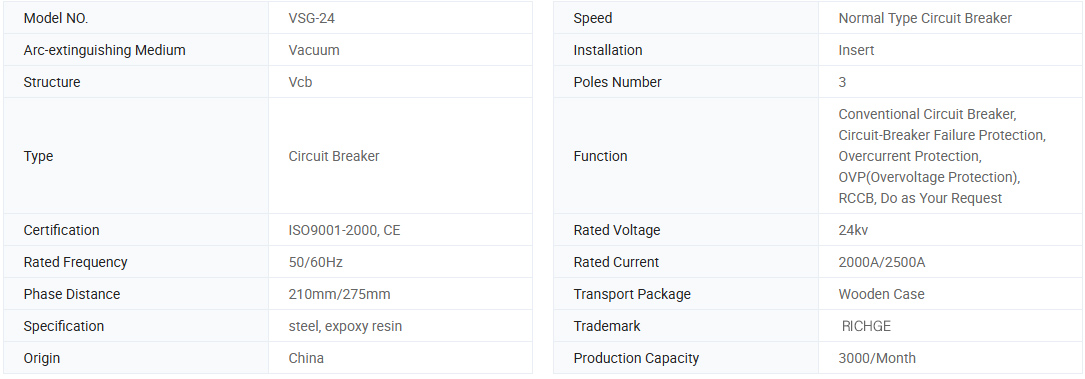

Əsas məlumat.

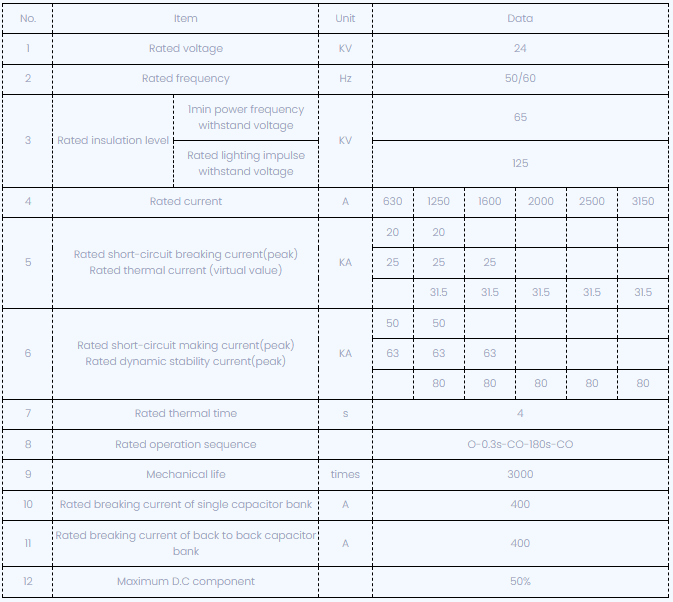

Texniki parametrlər

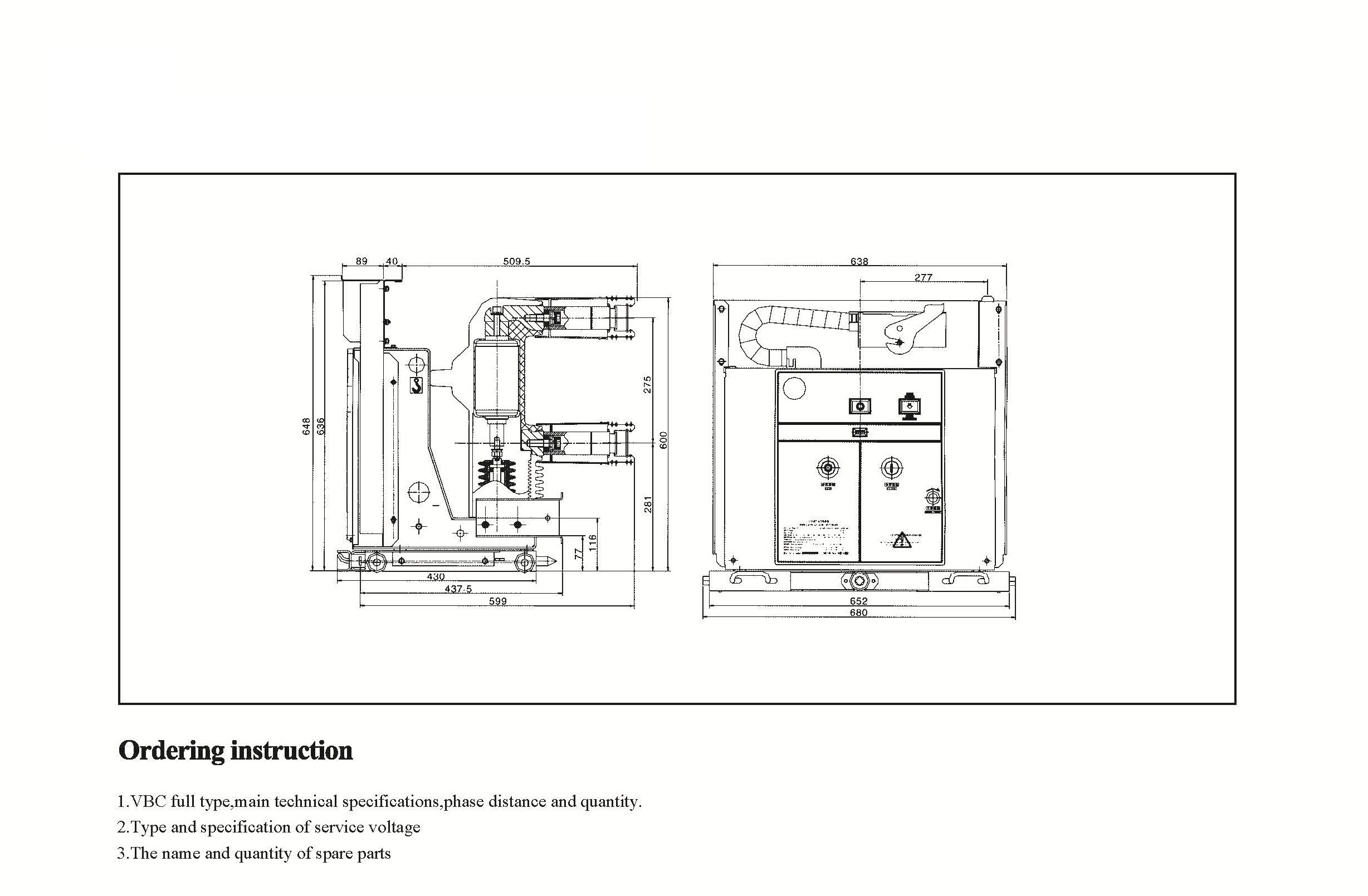

Texniki rəsmlər

Yüksək gərginlikli vakuum dövrə qırıcısı üçün xidmət mühiti (VCB)

a) Hava istiliyi: ən yüksək temperatur: + 40ºC; Ən aşağı temperatur: -25ºc

b) Rütubət: aylıq orta rütubət 95% -dir; Gündəlik orta rütubət 90% -dir.

c) Hündürlük: Maksimum quraşdırma hündürlüyü: 2500m

d) açıq şəkildə korroziv və yanan qazlar, buxar və s.

Faq

S: Məhsullarınızın qiyməti ola bilərmi?

A: Xoş gəldiniz. Xahiş edirəm bizə sorğu göndərməkdən çekinmeyin. 24 saat ərzində sizə cavab verəcəyik.

S: Toplu sifarişdən əvvəl bir nümunə ala bilərəmmi?

A: Bəli, keyfiyyəti sınamaq və yoxlamaq üçün nümunə sifarişini alqışlayırıq.

S: Loqotipimiz / şirkət adımızı məhsullarda çap edə bilərikmi?

A: Bəli, əlbəttə ki, OEM-i qəbul edirik, sonra bizə marka icazəsi verməyiniz lazımdır

S: Məhsulun özelleştirilməsini qəbul edirsiniz?

A: Bəli, əlbəttə ki, xüsusi rəsmlər və ya parametrlər təqdim edin, qiymətləndirmədən sonra sizə təklif edəcəyik

S: Qurğuşun vaxtı nədir?

A: Qurğuşun vaxtı, ödəməni aldıqdan sonra ümumilikdə 7-20 gün ərzində sifariş edilmiş miqdarlardan asılıdır.

S: Ticarət şərtləriniz nədir?

A: Exw, FOB, CIF, FCA və s. Qəbul edirik.

S: Ödəniş metodunuz nədir?

A: T / T, Western Union, Paypal, Güclü L / C gözlə və s. Qəbul edirik

S: Hazır məhsulları yoxlayırsınız?

A: Bəli, istehsal və hazır məhsulların hər bir addımı, göndərilmədən əvvəl QC şöbəsi tərəfindən yoxlama aparılacaqdır. Göndərmədən əvvəl istinadınız üçün malların yoxlama hesabatlarını təqdim edəcəyik

S: Satışdan sonra keyfiyyət problemlərini necə həll etmək olar?

A: Keyfiyyət problemlərinin şəkillərini çəkin və yoxlanmağımızı və təsdiqləməyimiz üçün bizə göndərin, 3 gün ərzində sizin üçün məmnun bir həll edəcəyik.
