35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə
  • 35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə
  • 35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə

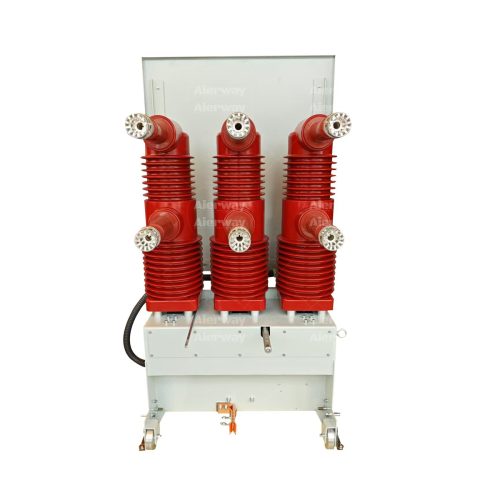

35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə

Model:VBI-40.5
VBI qapalı yüksək gərginlikli vakuum dövrə qırıcısı etibarlı performansa malikdir və quraşdırmaq asandır. Yüksək gərginlikli ötürmə və paylama sistemlərinin nəzarəti və qorunması üçün ən yaxşı seçimdir. VBI-40.5 Döşəmə Quraşdırılmış vakuum dövrə açarı, 40.5 kv-də qiymətləndirilmiş elektrik sistemlərinin etibarlı qorunması və nəzarəti üçün nəzərdə tutulmuş yüksək performanslı, orta gərginlikli keçid cihazıdır. İnkişaf etmiş vakuum interupter texnologiyasından istifadə edərək, səmərəli qövs söndürmə, minimal texniki xidmət və uzun bir əməliyyat ömrü təmin edir. Elektrik paylama şəbəkələri, sənaye bitkiləri və yarımstansiyalar üçün idealdır, bu qırıcı sağlam inşasını istifadəçi dostu əməliyyatla birləşdirir.

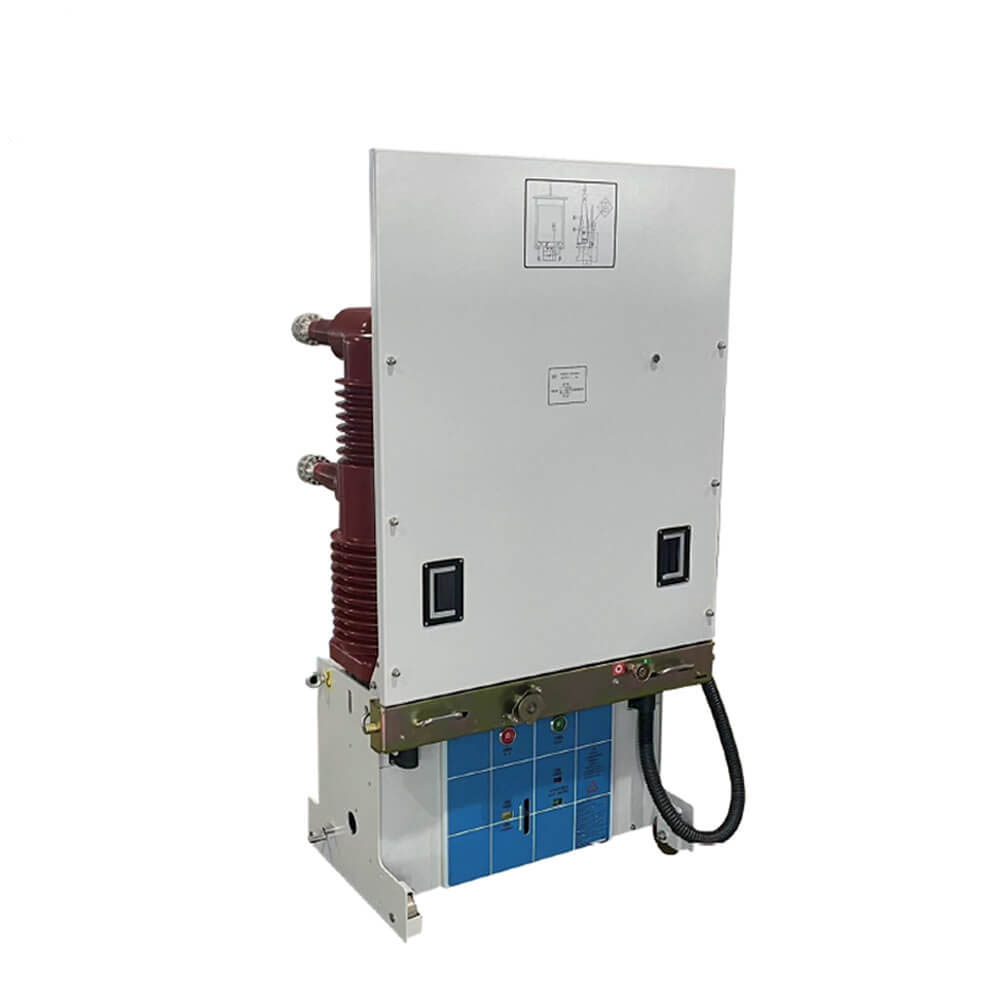

35KV mərtəbə Quraşdırılmış vakuum dövrə sındırıcısı VBI yaz-işləmə mexanizmi ilə

     VSG-40.5 Series Vakuum Dairəsi, Bənzərsiz Dizayn Konsepsiyasına görə, Bazar Tələbi və İnkişafı ilə birləşdirilmiş üç fazalı 50Hz, 40.5 kV-in qiymətləndirilmiş gərginliyi, elektrik stansiyasının və yarımstansiyaya, elektrik enerjisi və qorunması ilə təmin edilə bilər və tez-tez əməliyyat üçün uyğundur.

VBI qapalı yüksək gərginlikli vakum dövrə qırıcısı, üç fazalı AC 50hz və 40.5 kv-lik qiymətləndirilmiş gərginlik olan qapalı bir cihazdır. Elektrik avadanlıqlarının sənaye və mədən müəssisələrində, elektrik stansiyaları və yarımstansiyalarında, xüsusən də tez-tez əməliyyatlar olan yerlər üçün elektrik avadanlıqlarının nəzarəti və qorunması üçün istifadə edilə bilər. Keçid kabinetindəki dövrə açarının quraşdırılması forması ya bir trolley.vbi qapalı yüksək gərginlikli vakuum dövrə sındırıcısına quraşdırılmış və ya quraşdırılmış bir şəkildə quraşdırılmış və quraşdırmaq asandır. Yüksək gərginlikli ötürmə və paylama sistemlərinin nəzarəti və qorunması üçün ən yaxşı seçimdir.

 Məhsulun icmalı

    VBI-40.5 Döşəmə Quraşdırılmış vakuum dövrə açarı, 40.5 kv-də qiymətləndirilmiş elektrik sistemlərinin etibarlı qorunması və nəzarəti üçün nəzərdə tutulmuş yüksək performanslı, orta gərginlikli keçid cihazıdır. İnkişaf etmiş vakuum interupter texnologiyasından istifadə edərək, səmərəli qövs söndürmə, minimal texniki xidmət və uzun bir əməliyyat ömrü təmin edir. Elektrik paylama şəbəkələri, sənaye bitkiləri və yarımstansiyalar üçün idealdır, bu qırıcı sağlam inşasını istifadəçi dostu əməliyyatla birləşdirir.


Əsas xüsusiyyətlər

Gərginlik reytinqi:40.5kv (95KV ildırım impulsu ilə).

Cari reytinq:2500a qədər davamlı, 31.5Ka qısa qapanma qabiliyyəti.

Vakuumun müdaxiləsi:Hermetik cəhətdən möhürlənmiş, istismarsız və ekoloji cəhətdən təmiz (heç bir sf₆ qaz yoxdur).

Mexanizm:Tez bağlamaq / açılış (<50MS) üçün yaz işləyən və ya motorlu idarəetmə mexanizmi.

Təhlükəsizlik:İnteqrasiya edilmiş sürüşmə əleyhinə dizayn, mexaniki / elektrik interlokları və yerüstü açarları.

Standartlara uyğunluq:IEC 62271, GB / T 1984 və ANSI C37.04 ilə görüşür.

Quraşdırma təlimatları

3.1 Əvvəlcədən quraşdırma yoxlamaları

Bütöv qablaşdırmanı və fiziki zərər yoxdur.

Qiymətləndirilmiş parametrlər uyğun sistem tələblərini təsdiqləyin.

Səviyyə, vibrasiya pulsuz beton təməlini təmin edin.

3.2 Quraşdırma addımları

Çapa boltlarından istifadə edərək breakeri yerə bağlayın (M16 tövsiyə olunur).

Bir istehsalçı xüsusiyyətlərinə (məsələn, 50nm) başına tork parametrləri ilə ilkin avtobus panellərini bağlayın.

Terminallara telli idarəsi kabelləri (etiketli "Açıq / Bağlı rulon", "köməkçi əlaqə").

Breaker şassisini etibarlı şəkildə (yerüstü müqavimət ≤4ω)

Əməliyyat bələdçisi

4.1 əl ilə işləmə

Bağlanış: Əl ilə idarəetmə işini saat yönünde "klik" əlaqəni təsdiqləyir.

Açılış: Qırmızı "səfər" düyməsini basın və ya mexaniki səyahət qolunu çəkin.

4.2 Elektrik Əməliyyatı

Uzaqdan idarəetmə üçün bağlama rulonuna 220VDC / 110VAC tətbiq edin.

Rejim üçün yerli / uzaq seçici açarı istifadə edin.

4.3 Göstəricilər və Siqnallar

Yaşıl LED: Breaker bağlandı.

Qırmızı LED: AÇIQ / GÖRÜŞÜB.

Siqnal Əlaqə: Sf₆ təzyiq itkisi (təchiz olunarsa) və ya yaz üçün tetiklemek

Baxım və problemlərin aradan qaldırılması

5.1 Gündəlik yoxlamalar

Kontaktları hər 5000 əməliyyatdan (Viewport vasitəsilə) yoxlayın.

Hər il yüksək temperaturlu yağla hərəkət edən hissələri yağlayın.

Test izolyasiya müqaviməti (> 1000 mω @ 5kv).

5.2 Ümumi məsələlər

Bağlanmaması: Nəzarət gücünü, yaz şarjını və ya bağlantı şərtlərini yoxlayın.

Həddindən artıq istilik: əlaqələri sıxın; Əlaqə müqavimətini ölçün (<50μω).

Təhlükəsizlik xəbərdarlıqları


Xidmət vermədən əvvəl qırılanı enerji verin.

Yalnız təlim keçmiş personal təmir etməlidir.

Görünən zərər və ya anormal səs-küylə heç vaxt işləmir.

Ətraf və atılma

Vakuum fasilələrini elektron tullantı kimi (təhlükəli olmayan) kimi atın.

Yerli qaydalara görə metal və plastikləri təkrar istifadə edin.

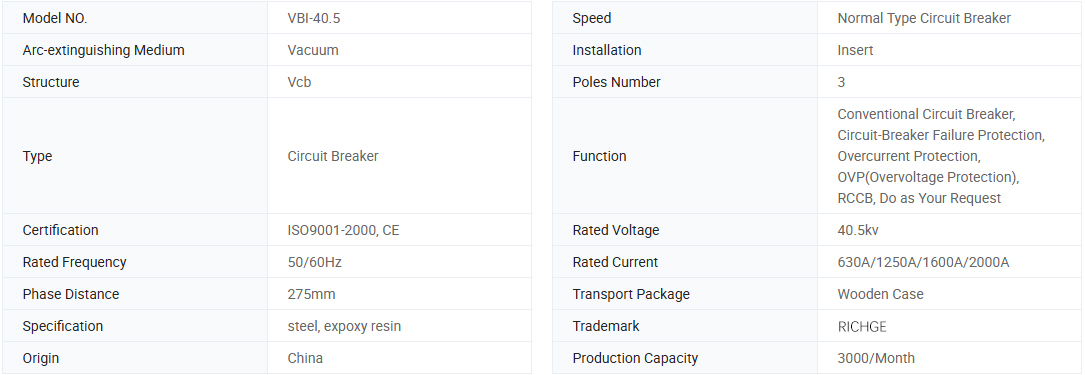

Əsas məlumat.

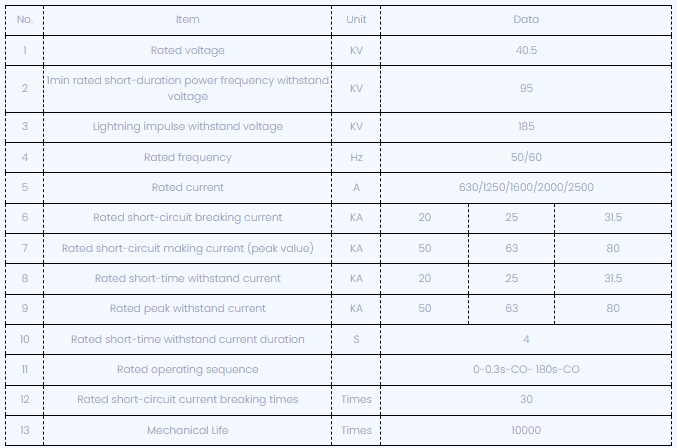

Texniki parametrlər

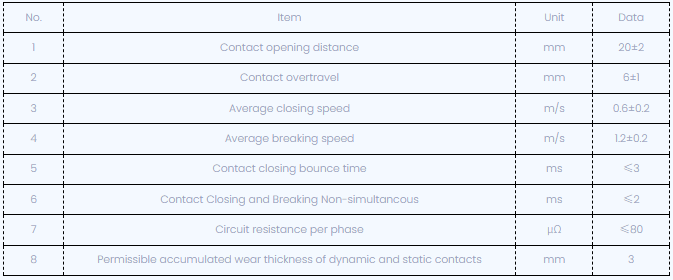

Dövrə açarını tənzimlədikdən sonra mexaniki xarakterik parametrlər aşağıda göstərilir:

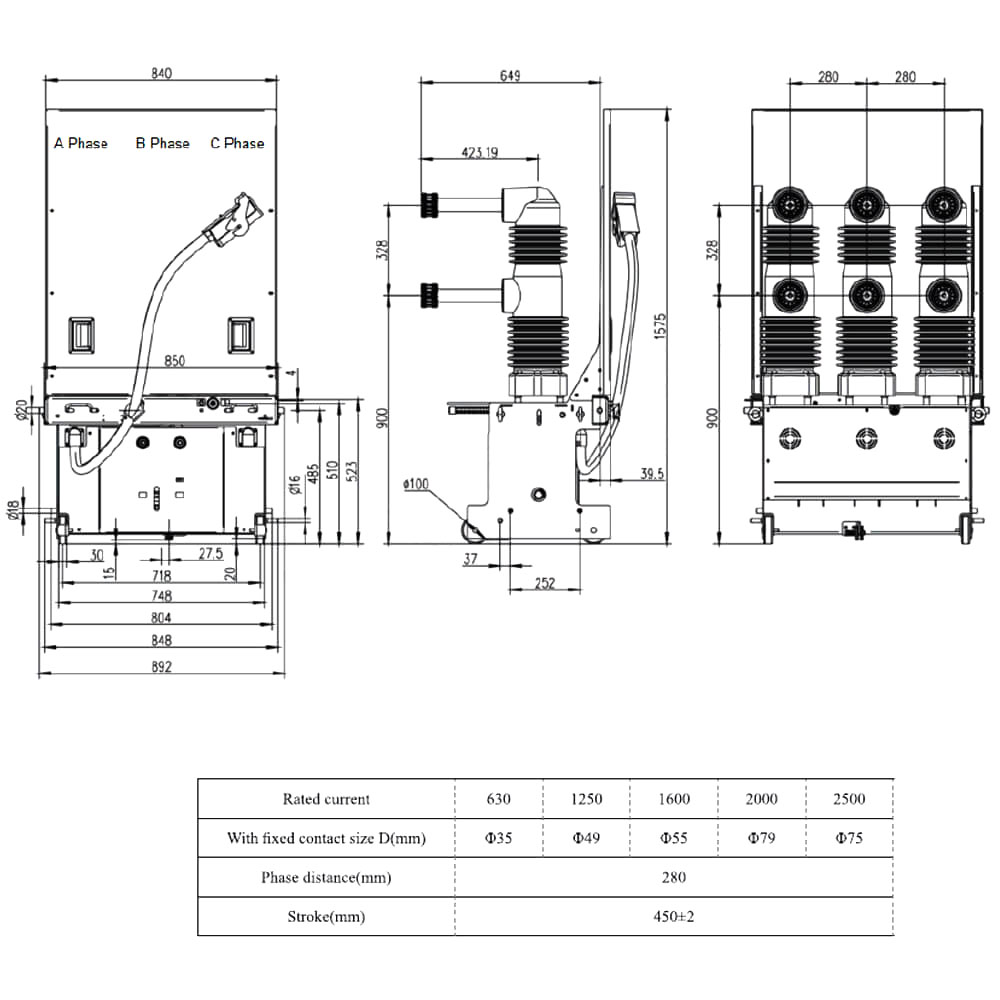

Texniki rəsmlər




Ətraf mühit şərtlərini tətbiq etmək

1. Ətraf mühit temperaturu: -10C ~ 40c (saxlama və nəqliyyat -30 dərəcədə sentrigrad);

2. Ətraf mühitin rütubəti: bir günün orta rütubəti 95% -dən çox olmamalıdır. Bir ayın orta rütubəti 90% -dən çox olmamalıdır;

3. Doymuş buxar təzyiqi: bir günün orta təzyiqi 2.2 kkopdan çox olmamalıdır; Bir ayın orta təzyiqi artıq olmamalıdır

1.8kpa-dan çox;

4. Hündürlük: ≤1500m;

5. Zəlzələ intensivliyi: ≤8 dərəcəsi;

6. Yanğın, partlayış, ciddi çirk və kimyəvi eroziya və zorakı titrəmə olmadan yerində quraşdırılmalıdır.




Faq

S1: İstehsalçısınız və ya bir treydersiniz?

A1: Biz qabaqcıl peşəkar istehsalçıyıq.

Q2: Çatdırılma dövrünüz nə qədərdir?

A2: Bu, məhsul tələblərinizdən və miqdardan asılıdır. Ümumiyyətlə, çatdırılma üçün 5 ilə 10 iş günü tələb olunur

Q3: Satışdan sonra xidmətiniz nədir?

A3: İstifadəçilərin suallarını gündə 24 saat həll etmək və bütün məhsullarımız üçün hərtərəfli texniki dəstək göstərə bilərik.

Q4: keyfiyyət problemlərini necə həll edirsiniz?

A4: Xahiş edirəm keyfiyyət problemlərinin ətraflı şəkillərini verin. Texniki və keyfiyyətli yoxlama şöbələrimiz onları təhlil edəcəkdir. 2 gün ərzində qənaətbəxş bir həll verəcəyik.

Q5: Xüsusi xidmətləri qəbul edirsiniz?

A5: Biz OEM / ODM xidmətləri təqdim edirik və loqotipinizi məhsullara çap edə bilərik. Peşəkar texniki və kotirovka komandamız rəsmlərinizə və parametrlərinizə görə qənaətbəxş layihələr verə bilər.
