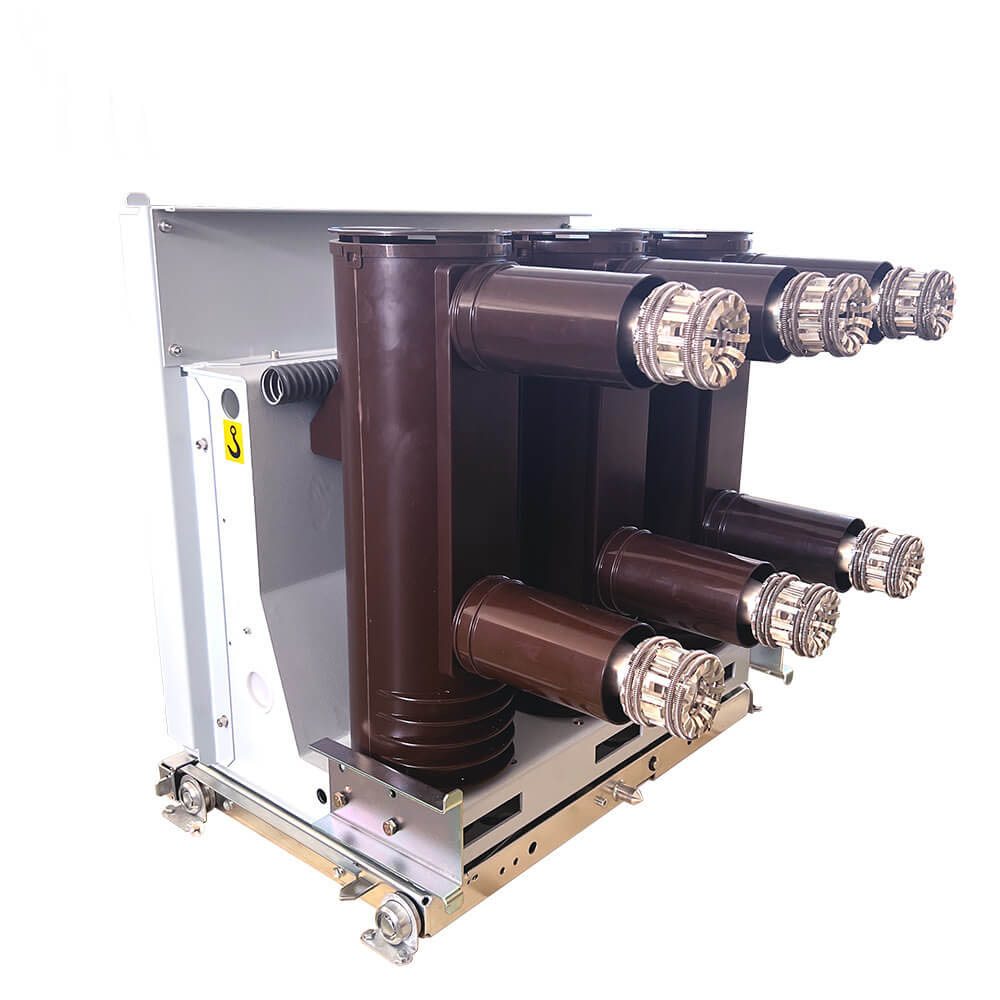

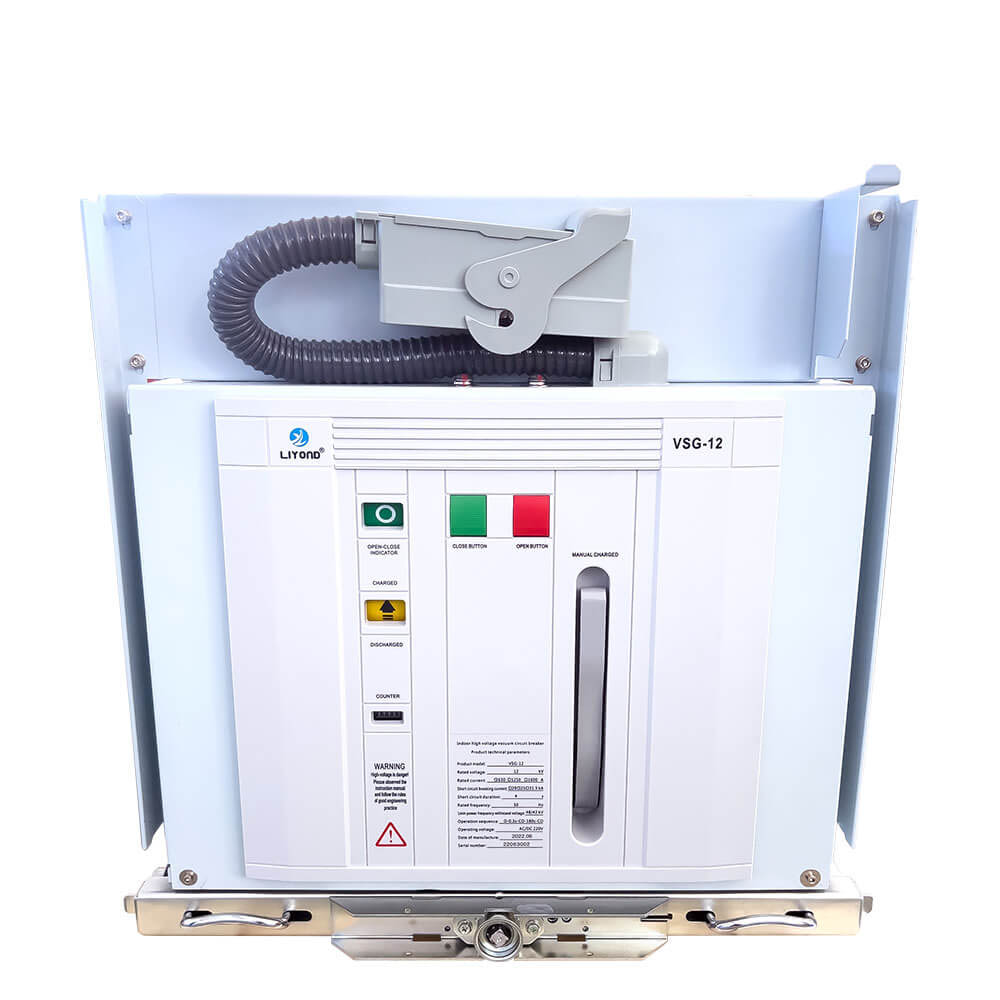

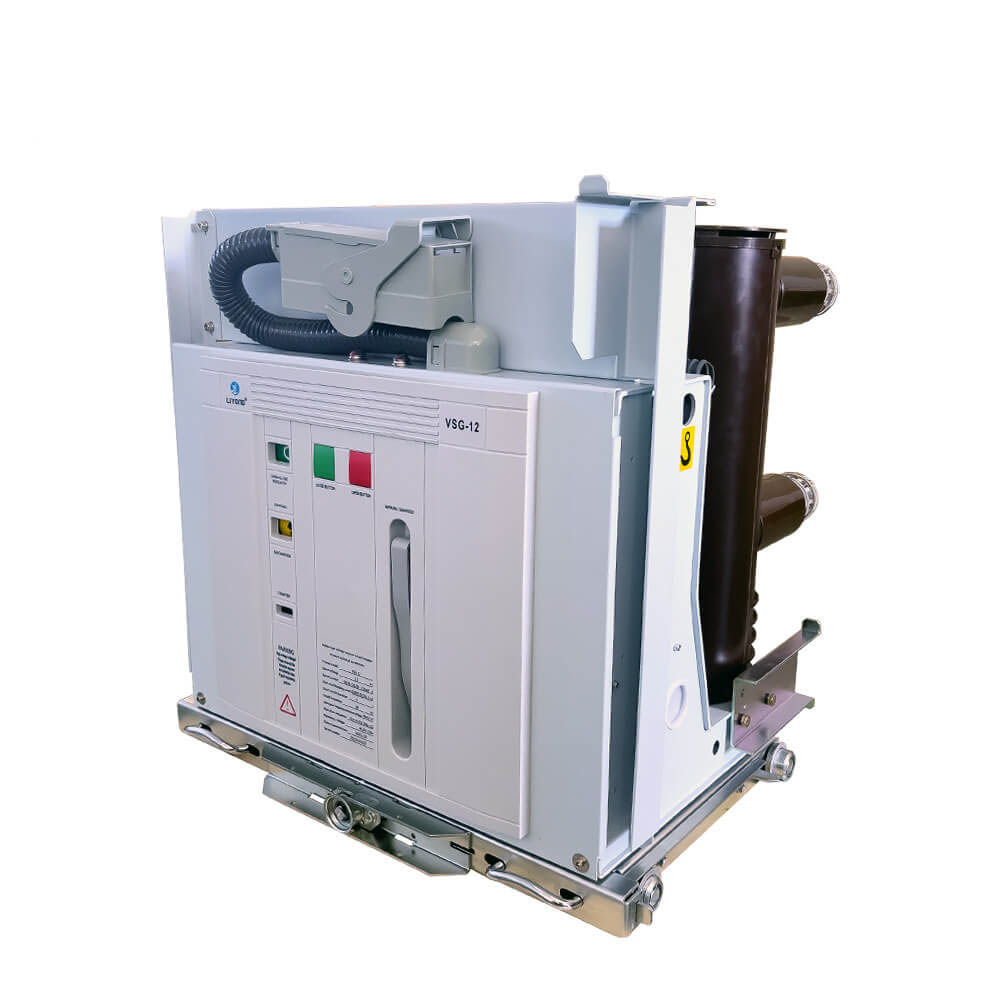

10KV 12kv orta gərginlikli Handcart Type VCB, keçirici hissələri olan izolyasiya borusu ilə

10KV 12kv orta gərginlikli Handcart Type VCB, keçirici hissələri olan izolyasiya borusu ilə

     VSG tipli qapalı yüksək gərginlikli vakuum dövrə açarı, üç fazalı AC 50hz və 7.2KV-40.5KV-nin qiymətləndirilmiş gərginliyi və qiymətləndirilmiş gərginlikli elektrik sistemlərində müxtəlif yüklərin müxtəlif yüklərini dəyişdirmək üçün uygundur. Və yarımstansiyalarda elektrik avadanlıqlarının qorunması və nəzarəti. Kyn28a və digər orta quraşdırılmış əl dəsti tipli kommutasiya ilə təchiz oluna bilər və də XGN Sabit SwitchGear ilə təchiz oluna bilər.

     VSG tipli qapalı yüksək gərginlikli vakuum dövrə qırıcısı, Milli Standard GB1984 "AC yüksək gərginlikli dövrə açarı", jb / t3855 "3.6 ~ 40.5kv qapalı AC yüksək gərginlikli vakuum dövrə sındırıcısı" və iC60056 "yüksək gərginlikli AC Directer" standartlarına uyğundur. "10-35kv qapalı yüksək gərginlikli vakuum dövrə açarı

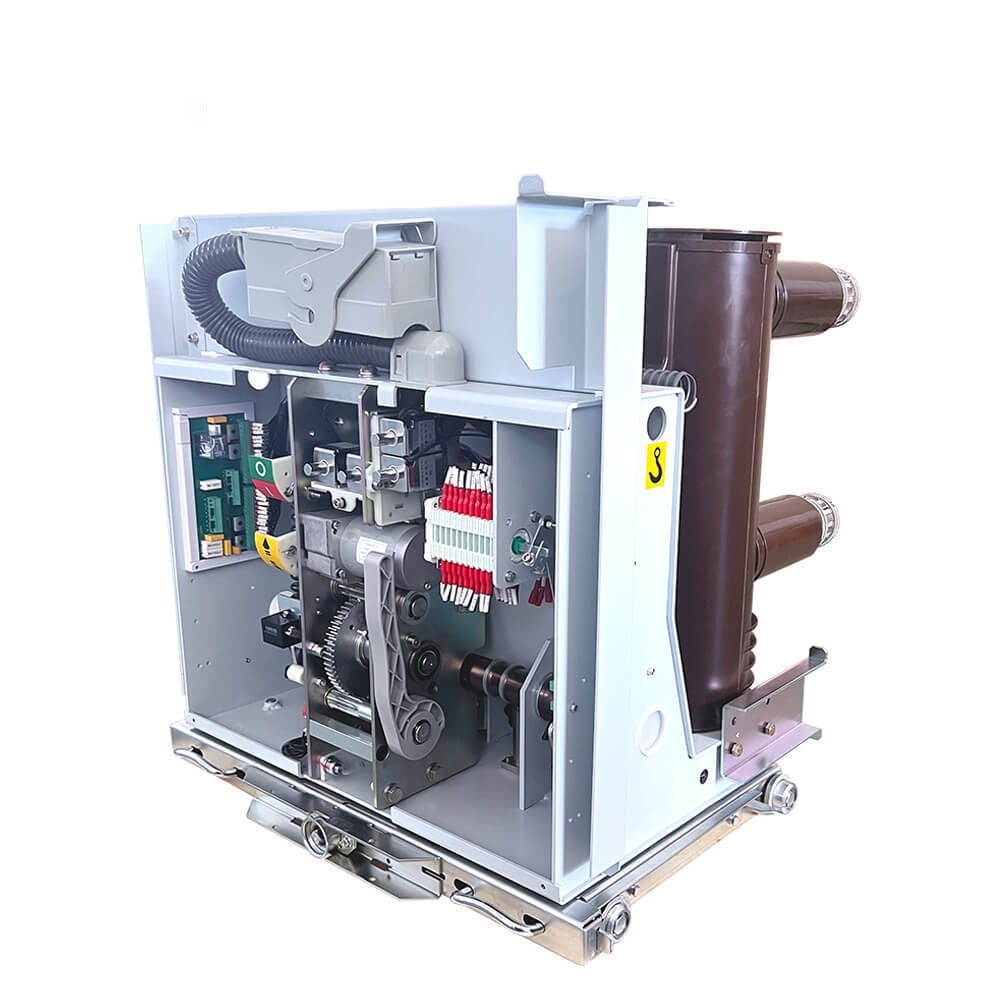

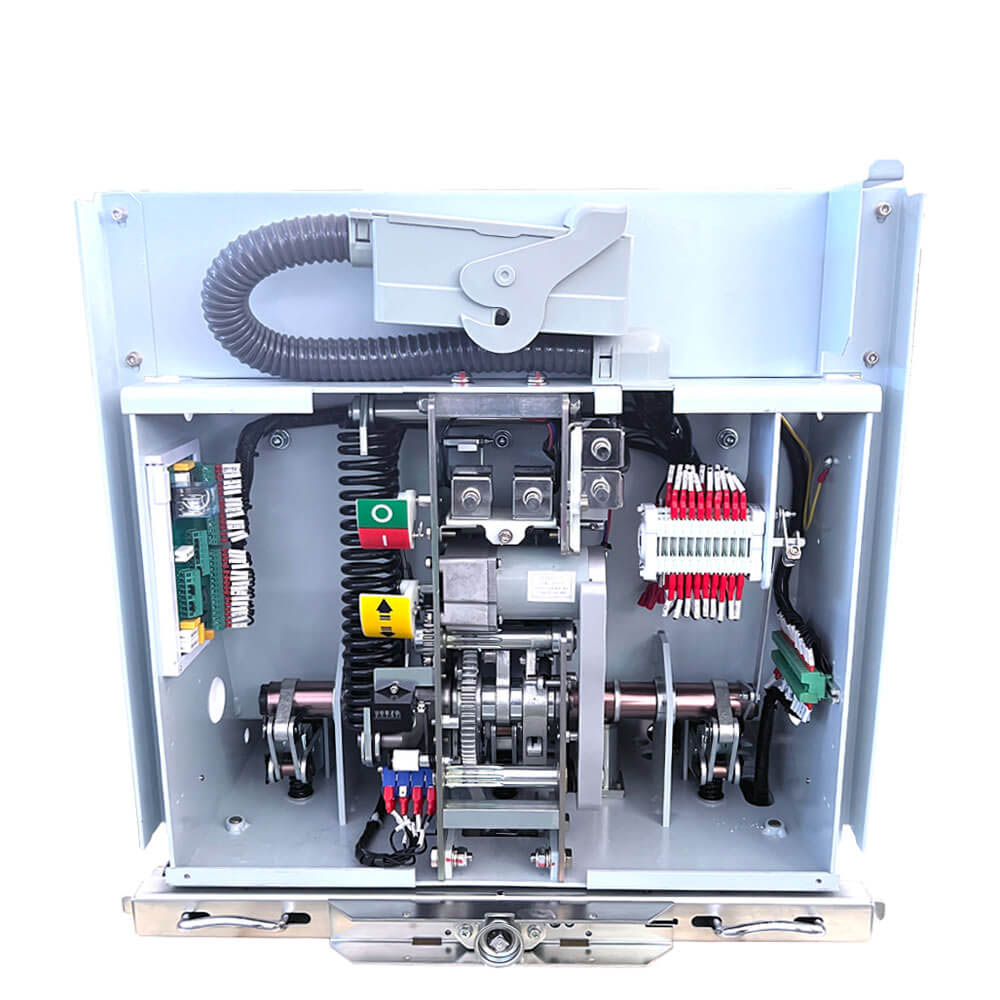

    VSG mexanizmi, ötürmə linkini azaltmaq və ötürmə səmərəliliyini azaltmaq və ötürmə səmərəliliyini (heç bir menteşeli bağlantısı) yaxşılaşdırmaq üçün bir cam (mexanizm mexanizminin əsas modulunda) istifadə edir. Məhsulun enerji girişini azaldın və məhsulun xidmət həyatını artırın. Əsas dövrə modulunu quraşdırın, yəni vakuum dövrə qırıcılarının əsas konfiqurasiyasını tamamlayın. Sonra əl-qırılmış dövrə qırıcılarının konfiqurasiyasını başa çatdırmaq üçün kontakt qolu, əlaqə qolu, əlaqə və izolyasiya kolunu quraşdırın.

Texniki xüsusiyyətlər

1. Müstəqil intellektual hüquqları ilə Çində quraşdırılmış tikilmiş tipli əl dəsti .Bu yetkin bir texnologiya və yüksək qiymət / performans nisbəti xüsusiyyətləri var.

2. Əsas hissələr, mükəmməl aşınma müqaviməti və korroziyaya qarşı müqavimət göstərən nikel-fosfor ərintisi qəbul edir.

3.Bu məhsulların dizaynın dizayn tələbini ödəməyi təmin etmək üçün əsas hissələr özümüz tərəfindən hazırlanır

4. Silindrik kompozit izolyasiya əsas dövrə, istismar və az xidmətdən azaddır.

Əsas texniki parametrlər:

· Qiymətləndirilən izolyasiya səviyyəsi: 75kv

· Qiymətləndirilmiş ildırım impulsu gərginliyə dözmək: 42kv

· Rated Cari: 630a, 1250A, 1600A, 2000A, 2500a, 3150A, 5000A

· Qısaldılmış qısa qapanma cərəyan: 25Ka, 31.5Ka, 40Ka

· Qısamüddətli Qısa Dövrə hazırlanan (zirvə): 63Ka, 80KA, 100KA

· Qısamüddətli qısa müddətli müddəti: 4 saniyə

· Qiymətləndirilən əməliyyat ardıcıllığı: O-0.3S-CO-180S-CO və ya O-180S-CO-180S-CO (40KA)

· Subay / arxa-arxa kondansatör bankı qıran cərəyan: 630a / 400a

· Qısamüddətli Qısa Dövrə Breaking Cari qiymətləndirilən əməliyyatların sayı: 30 dəfə

· Bağlama müddəti: 30-70ms

· Açılış vaxtı: 20-50ms

· Mexaniki həyat: 30.000 əməliyyat

· Qiymətləndirilmiş Enerji Anbarı və Əməliyyat gərginliyi: AC220 / 110V, DC220 / 100V

· Əlaqə Gap: 11 ± 1mm

· Əlaqə həddindən artıq dərəcədə: 3.5 ± 0.5mm

· Orta bağlama sürəti: 0,5-0.8m / s

· Orta açılış sürəti: 0.9-1.2m / s

· Bağlanış zamanı sıçrayış vaxtı ilə əlaqə: ≤2ms

· Üç fazalı açılış və bağlama üçün sinxronizasiya vaxtı: ≤2ms

· Əsas dövrə müqaviməti: ≤50μω (630a), ≤45μω (1250A), ≤35μω (1600-2000a), ≤25μω (2500a və yuxarı)

Məhsul xüsusiyyətləri:

· Geniş tətbiqetmə: Modul əməliyyat mexanizmləri VCB VSG-12 qapalı yüksək gərginlikli vakuum dövrə qırıcısı müxtəlif mühit üçün uyğundur və tez-tez əməliyyatlar və elektrik sistemlərində yüksək etibarlılıq tələb edən tətbiqlər üçün xüsusilə yaxşı uyğundur.

· Modul dizayn: Əməliyyat mexanizmi sürətli dəyişdirmə və montajın rahatlığını təmin edən modul dizayndan istifadə edir.

· Təhlükəsizlik və etibarlılığı: Bu, güc avadanlıqlarını etibarlı şəkildə qorumaq və idarə etməkdə olan elektrik performansına malikdir.

· Uzun mexaniki həyat: yüksək mexaniki bir həyat ilə, uzun müddət istifadə müddətinə tab gətirə bilər.

Qabaqcıl dizayn: Əlaqə boşluğu və təmasda olan stravel yüksək performans və etibarlılığı təmin etmək xüsusiyyətləri.

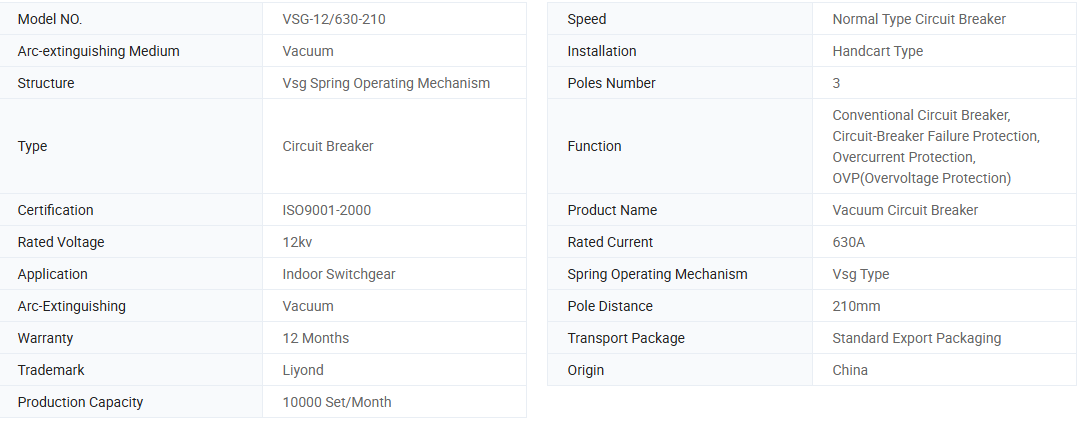

Əsas məlumat.

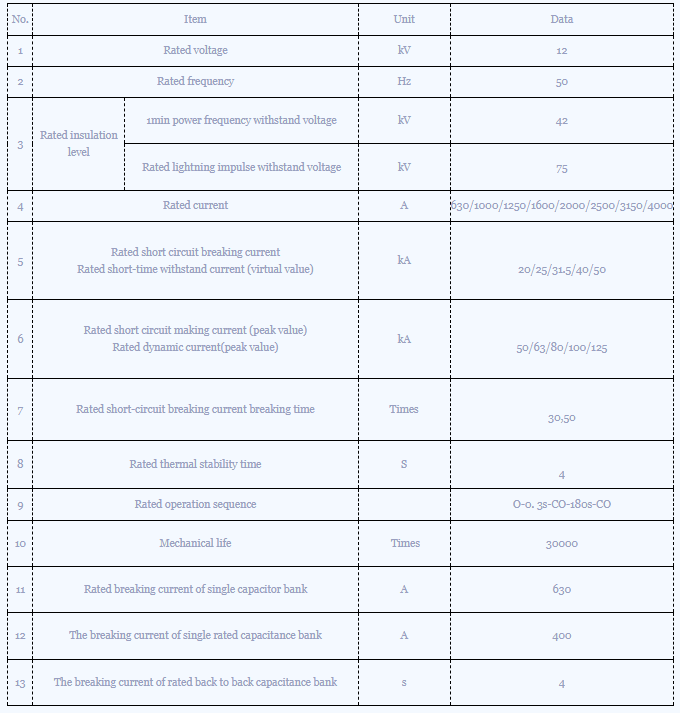

Texniki parametr

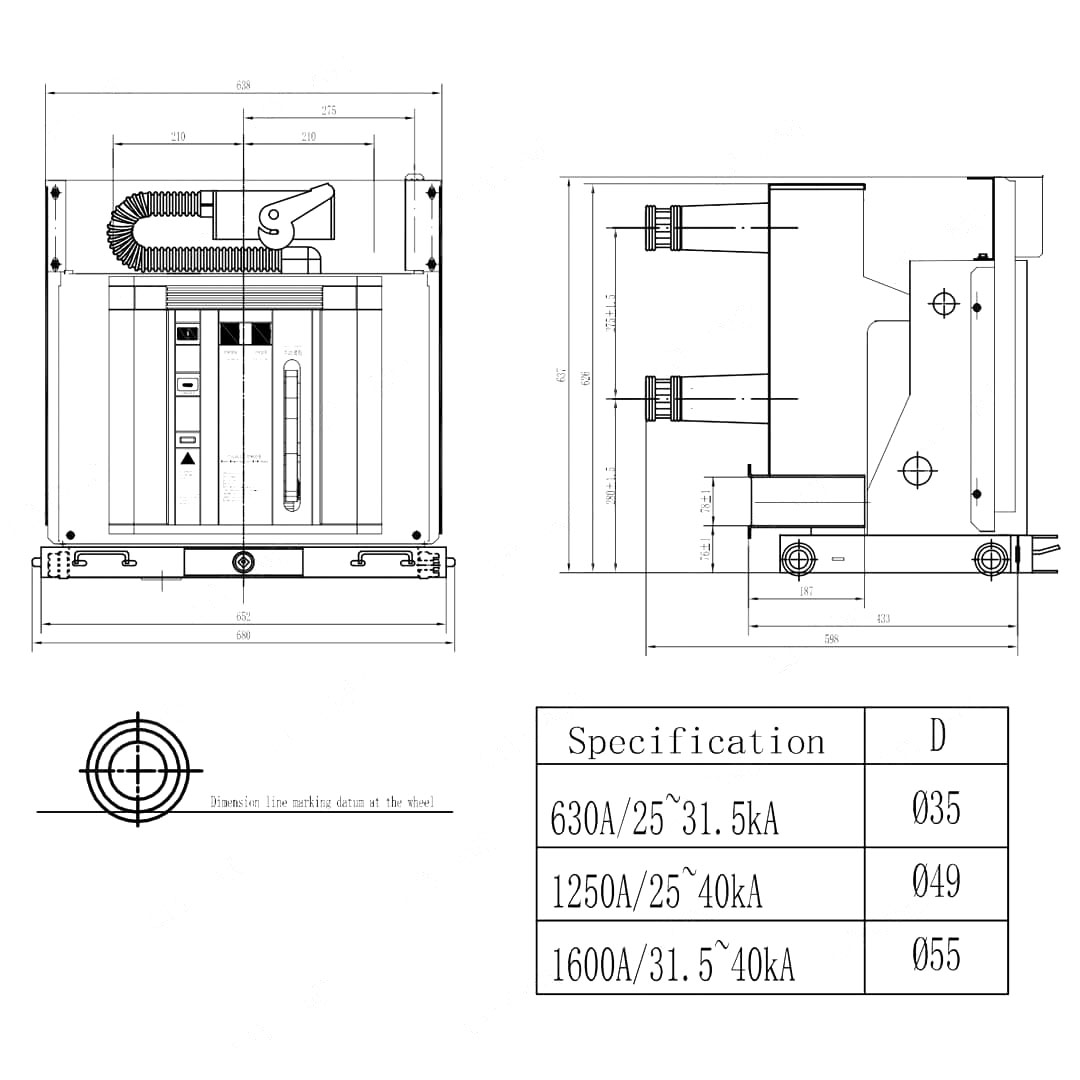

Ölçülü rəsm:

Əməliyyat mühiti:

· Ətraf mühitin temperaturu: -15 ° C-dən az deyil, -15 ° C-dən çox deyil (-30 ° C-də saxlama icazə verilmir).

· Hündürlük: 1000 m-dən çox deyil.

· Nisbi rütubət: gündəlik orta hesabla 95% -dən çox deyil, aylıq ortalama 90% -dən çox deyil. Gündəlik orta səviyyədə doyma buxarının təzyiqi 22 × 10-3MPA-nı, aylıq orta 18 × 10-3MPA-dan çox olmayan.

· Seysmik intensivliyi: Səviyyə 8-dən çox deyil.

· Tətbiq saytları: Yanğın, partlayışlar, ağır çirklənmə, kimyəvi korroziya və ağır titrəmə olmayan yerlərdə istifadə üçün uyğundur.

Sifariş verilməsi

1. VCB tam tipli, əsas texniki xüsusiyyətlər, faza məsafəsi və miqdarı

2. Xidmət gərginliyinin növü və spesifikasiyası

3. Ehtiyat hissələrin adı və miqdarı
