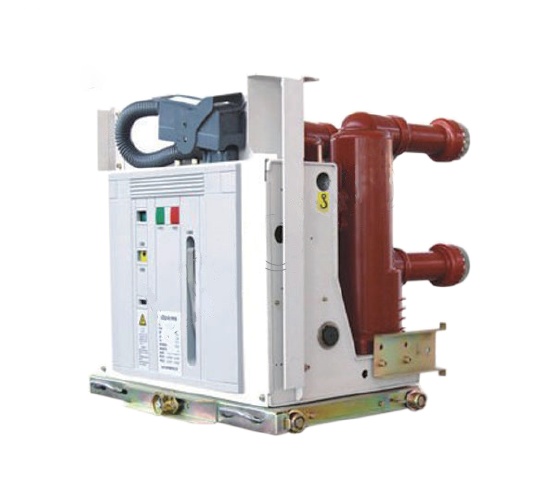

VSG-12 İzolyasiya silindrini geri çəkilən VCB dövrə qırıcısı

VSG-12 İzolyasiya silindrini geri çəkilən VCB dövrə qırıcısı

   Böyük mallarımızın ən yüksək keyfiyyəti, rəqabətqabiliyyətli qiyməti və metal örtülmüş elektrik açarı, LV enerji paylama şkafı, yüksək gərginlikli metal örtüklü açar proqramı arasında son dərəcə yaxşı bir statusuzu çox yaxşı bir statusdan zövq alırıq. Gələcəyə baxaraq, bütövlüyə, hörmət, yenilik, ehtiras və peşəkar komandanın əsas dəyərlərini, həmişə müştəri mərkəzli yanaşmaya riayət etməyə davam edəcəyik və yüksək keyfiyyətli məhsul və xidmətlər ilə qlobal müştərilərə geri ayırın. İnnovativ bir mexanizmlə bazarın ümumi inkişafına uyğunlaşmaq üçün zəngin insan resurslarımıza və əla elmi tədqiqat vəziyyətinə güvənirik. Əvvəlcə 'ən yaxşılıq, nüfuz və xidmətin məqsədi ilə davam edirik' və ticarət müdirləri və qarşılıqlı faydalar ' Həm evdə, həm də xaricdə yeni bir jest ilə xaricdə müxtəlif dairələrin dostları ilə ürəkdən əməkdaşlıq edəcəyik.

Qapalı geri çəkilən vakuum dövrə qırıcısı

  VSG-12 qapalı yüksək gərginlikli vakuum dövrə açarı (ABBR .: Circuit Breaker), qiymətləndirilən gərginlik 12 kV-lik 50hz elektrik təchizatı paylanmasıdır. Bu məhsul GB1984-2003 (yüksək gərginlikli A.C. Circuit Breaker), JB3855-1996 (3.6-4.5kv qapalı A.C. Yüksək gərginlikli dövrə açarı), DL403-2000 (12-40.5 kv yüksək gərginlikli vakuum dövrə açarı) və IEC standartı 62271-100: 2001 (yüksək səviyyədə) A.C. Circuit Breaker). Grid avadanlıqlarında və sənaye və mədən müəssisəsinin dinamik dizaynında avadanlıqların qorunması və idarə olunması üçün istifadə edilə bilər .Bu, müxtəlif əmlakla və tez-tez baş verən tez-tez işləməsi üçün və qısa dövrə cərəyanının qırılması ilə tez-tez işləməsi üçün uyğundur.

Bağlı geri çəkilən vakuum dövrə sındırıcıları, 12 ~ 24 kV və tezlik 50 / 60Hz qədər qiymətləndirilmiş gərginlikli üç mərhələli AC güc sistemləri üçün uygundur. Onlar elektrik stansiyalarında, yarımstansiyalarda, neft-kimya, metallurgiya, istehsal və digər sənaye sahələrində, hava limanlarında, yaşayış sahələrində və s. Kyn28 və ya AMS növü kimi qapalı hava izolyasiya edilmiş açar otağında quraşdırıla bilər.

  Dövrə açarı yetkin APG texnologiyasından hazırlanmışdır. VD4 Terminal Buferinin tətbiqi, qapalı terminalın hər hansı bir əməliyyat mühitində daha etibarlı olmasını təmin edir. VD4 GB, DL, IEC, DIN, VDE və digər inkişaf etmiş sənaye ölkələrinin standartlarına tam cavab verə bilər.

Vakuum dövrə açarı əsasən üç hissədən ibarətdir: vakuum qövs sökmə kamerası, əməliyyat mexanizmi, mötərizə və digər komponentlər.

1. Vakuum qövs sökmə kamerası

Fərqli keçid növlərinə görə, xarici ekranlar olan keramika vakuum qövsü, xarici ekranlar, aralıq möhürlü kubok formalı rəngli rəngli maqnit sahələri və daxili möhürlənmiş şüşə bubble qövs süpürmə otaqları var. Əsas quruluş belədir:

•  Airtight Islection Shell: Bir keramika, şüşə və ya mikrokristal şüşə hava keçirməyən izolyasiya silindrindən ibarət olan hava keçirməyən izolyasiya sistemi, daşınan bir uc örtüyü, sabit bir örtük və paslanmayan polad büzməli boru vakuum möhürlənmiş bir qabdır. Havada müddəti təmin etmək üçün, mühürleme tipindəki ciddi əməliyyat prosedurlarına əlavə olaraq, materialın özü də kiçik nəfəslilik və daxili qaz buraxılışının olması tələb olunur.

• Daşıyıcı sistem: sabit bir keçid çubuğundan, sabit bir işləyən qövs səthi, sabit bir əlaqə, hərəkətli bir əlaqə, hərəkətli bir qövs səthi və hərəkətli keçirici bir çubuqdan ibarətdir. Əlaqə quruluşu təxminən üç növə bölünə bilər: silindrik əlaqə, transvers maqnit sahəsində əlaqə yivli əyri səthi və uzununa maqnit sahə sahəsi ilə əlaqə yivli. Hazırda, bu tip qövs sökülmə kamerası güclü və sabit qövsdən təmizlənmə qabiliyyəti olan uzununa maqnit sahə texnologiyasını qəbul edir.

• Shielding Sistemi: Qalxan örtüyü vakuum qövsü söndürmə kamerasında əvəzolunmaz bir komponentdir və əlaqə nöqtəsini əhatə edən əsas qoruyucu örtük, büzməli boru ekran örtüyü və qoruyucu örtüyü bərabərləşdirir. Əsas qalxan örtüyünün funksiyası aşağıdakı kimidir: ① Məhsulların qövs prosesi zamanı izolyasiya qabığının daxili divarına sıçrayışın qarşısını almaq və bununla da qabığın izolyasiya gücünü azaldır. Arc Dönddürmək otağında elektrik sahəsinin bölüşdürülməsinin vahidliyinin yaxşılaşdırılması, yerli sahə gücünün azaldılması və vakuum qövsünün sökülməsi kamerasının miniatürləşməsini təşviq etmək faydalıdır və qövs enerjisini udmaq üçün qövs boşluğunun bərpası üçün faydalıdır.

2. Əməliyyat mexanizmi

Müxtəlif növ dövrə qırıcılarına görə fərqli əməliyyat mexanizmləri istifadə olunur. Ümumi əməliyyat mexanizmlərinə yay əməliyyat mexanizmi (VS1), daimi maqnit əməliyyat mexanizmi və birləşmə əməliyyat mexanizmi (VBD) daxildir.

Digər hissələri: Şassi nəqliyyat vasitələri, izolyasiya mötərizəsi, izolyatorlar və s.

Vakuum dövrə qırıcılarının xüsusiyyətləri nədir

• 50ka qədər güclü qırılma qabiliyyəti; Sınıqdan sonra çatlar arasındakı mühit tez bir zamanda bərpa edir və mühiti əvəz etməyə ehtiyac yoxdur.
• Kontakt açılış məsafəsi kiçikdir. 10KV vakuum dövrə qırıcısının kontaktının pozulması yalnız 10 mm-dir. Tələb olunan əməliyyat gücü kiçikdir, hərəkət sürətli, əməliyyat mexanizmi sadələşdirilə bilər və xidmət həyatı uzadıla bilər. Ümumiyyətlə, təxminən 20 il ərzində təmir tələb olunmur.
• Qısa qövs söndürmə vaxtı, aşağı qövs gərginliyi, aşağı qövs enerjisi, aşağı əlaqə itkisi və birdən çox fasilələr.
• Mobil Bələdçi çubuğunun kiçik ətalətə malikdir və tez-tez işləməyə uyğundur.
•  Keçid işləyərkən, hərəkət səs-küyü aşağıdır, şəhər istifadəsi üçün uyğundur.
• Qövs söndürmə və ya izolyasiya mediası yağdan istifadə etmir və yanğın və ya partlayış təhlükəsi yoxdur.
• Əlaqə rəhbəri, nəm, toz və zərərli qazların təsiri səbəbindən performansını azaltmayacaq tam möhürlənmiş bir quruluşdur. Etibarlı əməliyyat və sabit performans. Müstəqil bir komponent olaraq, qövs sökülmə kamerası quraşdırmaq və debug etmək asandır.
• Vakuum dövrə qırıcılarının xidmət müddəti ərzində əlaqə hissəsi istismar və yoxlama tələb etmir. Baxım və yoxlama aparılsa da, tələb olunan vaxt çox qısadır.
• Qövs qapalı bir qabda söndürülür və qövs və isti qaz məruz qalmır.
• Dağıtma şəbəkələrinin tətbiq ehtiyacları üçün uyğun bir çox təkrarlanan funksiyalarla təchiz olunmuşdur

Üstünlük:

• Sadə quruluş
• Ultra-aşağı müqavimət vakuum interupterinə uyğunlaşmaq
• Uyğunlaşma optimallaşdırılması və modul bahar əməliyyat mexanizmi
• Tez-tez əməliyyatlar üçün uyğundur
• Pulsuz təmir, uzun xidmət müddəti
• Yüksək etibarlı performans

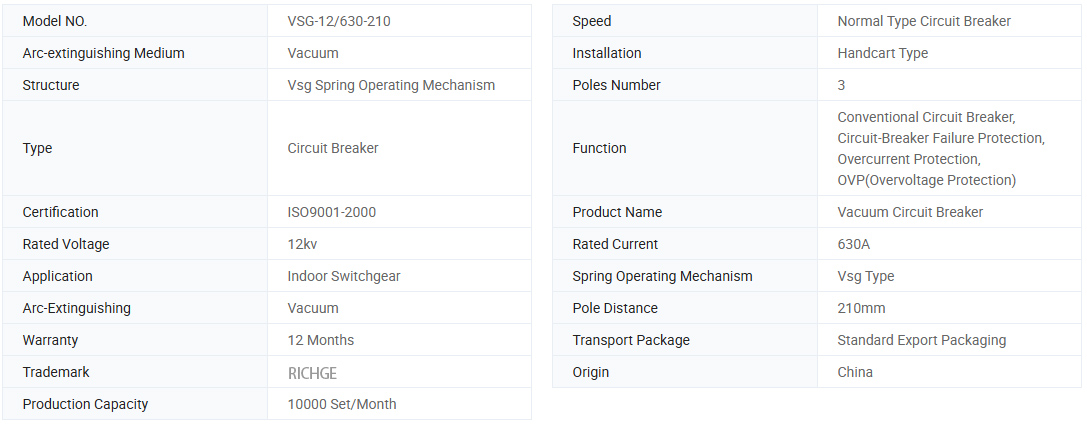

Əsas məlumat.

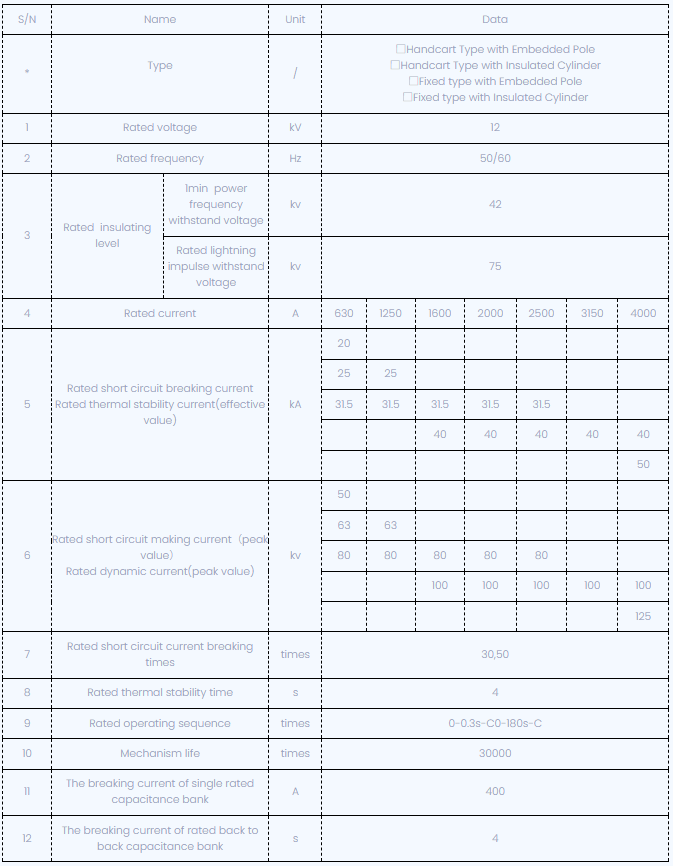

Texniki parametrlər

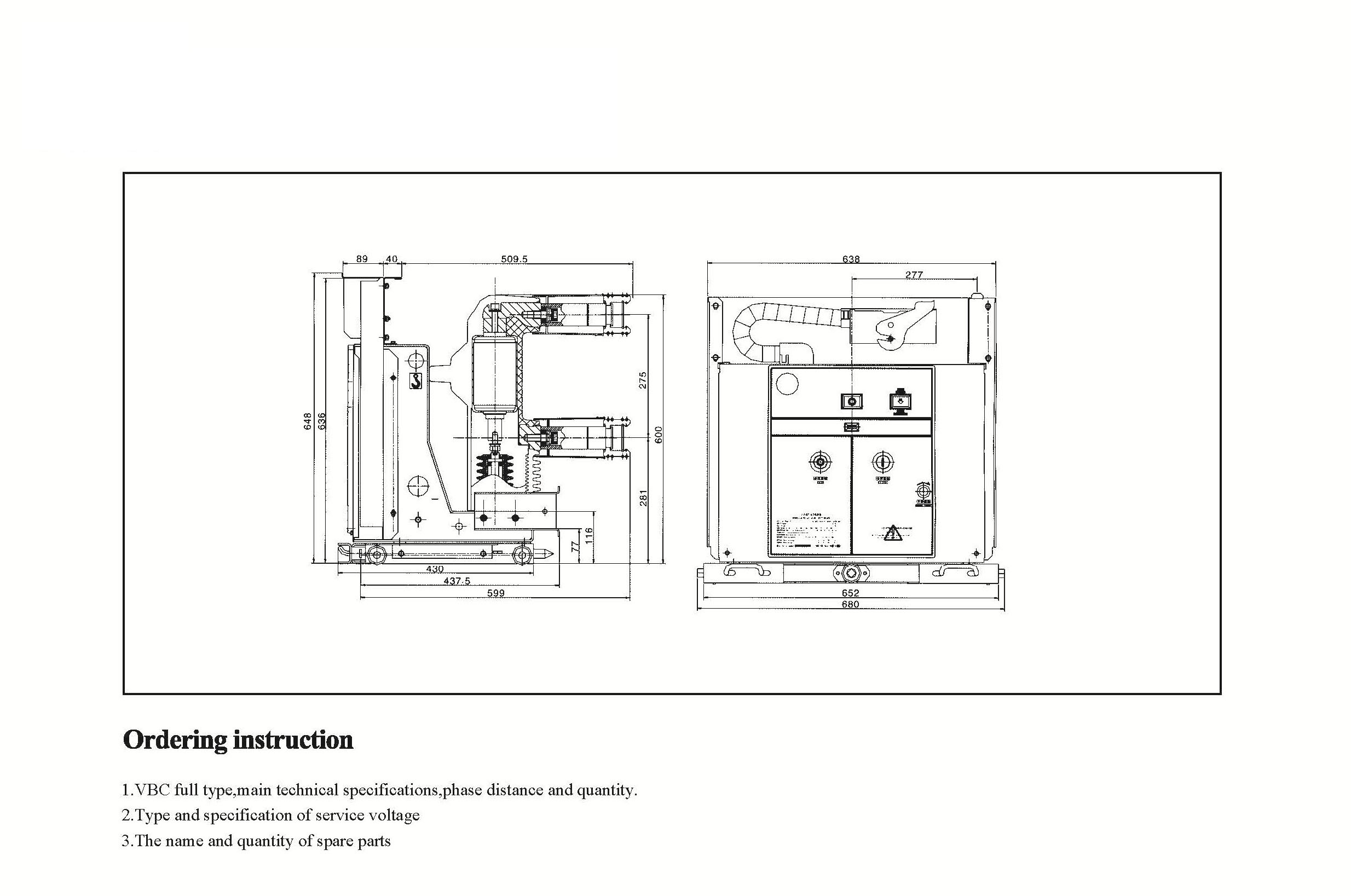

Texniki rəsmlər

Yüksək gərginlikli vakuum dövrə qırıcısı üçün xidmət mühiti (VCB)

a) Hava istiliyi: ən yüksək temperatur: + 40ºC; Ən aşağı temperatur: -25ºc

b) Rütubət: aylıq orta rütubət 95% -dir; Gündəlik orta rütubət 90% -dir.

c) Hündürlük: Maksimum quraşdırma hündürlüyü: 2500m

d) açıq şəkildə korroziv və yanan qazlar, buxar və s.
