VR51 seriyalı pnevmatik iki əlli təhlükəsizlik klapanı

Brend:Richge Technology tərəfindən SOLH

Məhsulun Yerləşdirilməsi

     VR51 seriyası xüsusi pnevmatik iki əlli təhlükəsizlik nəzarət klapanıdır. Onun əsas təhlükəsizlik məntiqi hava çıxışı yaratmaq üçün iki müstəqil düymənin eyni vaxtda 0,5 saniyə ərzində işə salınmasını tələb edir. EN ISO 13851 və EN574 beynəlxalq təhlükəsizlik standartlarına tam uyğun gələn hidravlik preslərdə, perçinləmə maşınlarında, kəsici avadanlıqlarda və digər təhlükəli mexanizmlərdə əl ilə əzilmə, sıxma və kəsmə qəzalarının qarşısını almaq üçün xüsusi olaraq hazırlanmışdır.

Əsas İş Prinsipi və Təhlükəsizlik Məntiqi

1. İkili Giriş VƏ Qapı Məntiqi

     -- İki müstəqil siqnal giriş portu P1 və P2

     -- A portunda hava çıxışı yalnız hər iki giriş siqnalı 0,5 saniyədən az vaxt fərqinə gəldikdə aktivləşdirilir.

     -- Düymə sərbəst buraxıldıqda və ya bir siqnal itdikdə çıxış hava təchizatı dərhal kəsilir

2. Daxili Mexaniki Quruluş

     -- 3/2-yollu 2 mövqeli pnevmatik məntiqi klapan, yayla geri qayıtmadan

     -- Tək əllə ardıcıl fırıldaq əməliyyatını aradan qaldırmaq üçün quraşdırılmış 0,5 saniyə gecikmə monitorinq mexanizmi

     -- R egzoz portunda əvvəlcədən quraşdırılmış standart səsboğucu

Tam Texniki Spesifikasiyalar

     -- Tətbiq olunan Maye: Sıxılmış hava

     -- İş təzyiqi diapazonu: 0,25 ~ 1,0 MPa

     -- Sübut təzyiqi: 1,5 MPa

     -- Ətraf mühitin temperaturu: -5 ~ +60℃ (buzlanma qadağandır)

     -- Liman Seçimləri: C06: φ6 metrik alov gecikdirən itələyici fitinq C07: 1/4" imperial alov gecikdirən itələyici fitinq

     -- Net Çəki: Təqribən. 340 q

     -- Təhlükəsizlik Sertifikatı: EN ISO 13851, EN574, CE, RoHS

 Model Kodu Tərifi

1.Nümunə: VR51-C06-B

     -- VR51: ​​İki əlli təhlükəsizlik klapan üçün seriya kodu

     -- C06 / C07: Push-in port ölçüsü C06 = φ6 boru birləşdiricisi C07 = 1/4" boru birləşdiricisi

     -- B şəkilçisi: Montaj braketi seçimi Suffiks yoxdur = Arxa port boru kəməri versiyası B = Metal montaj braketi ilə təchiz olunub (VR51B)

2. Populyar Standart Modellər

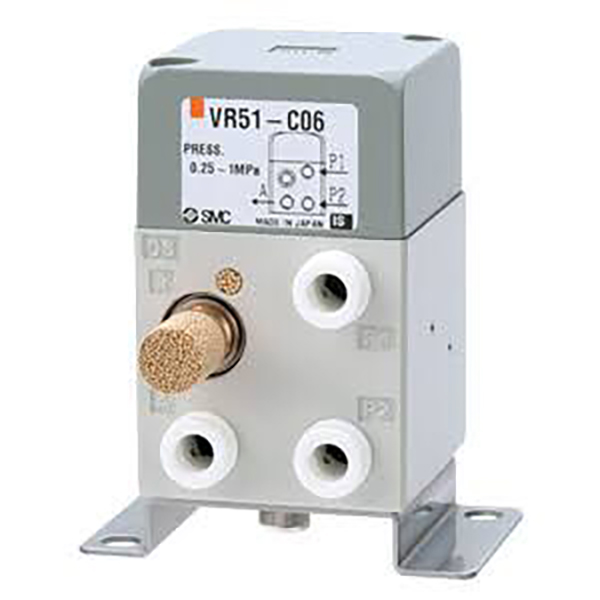

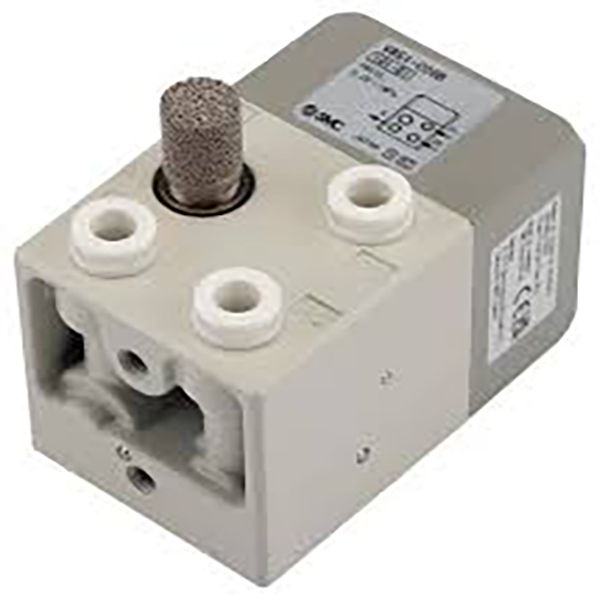

     --VR51-C06: φ6 təkan, arxa borular (ən çox istifadə olunur)

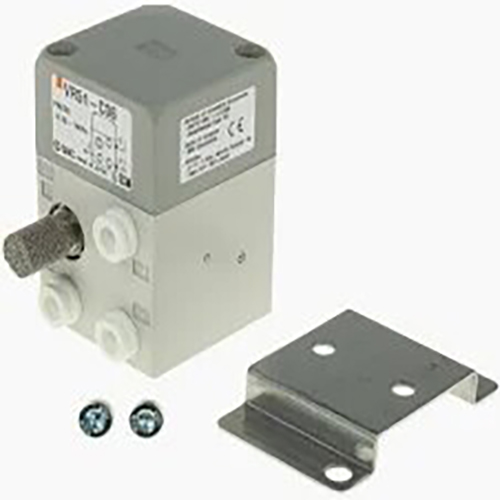

     --VR51-C06B: montaj braketi ilə φ6 itələmə

     --VR51-C07: 1/4" itələmə, arxa boru kəmərləri

Əsas Təhlükəsizlik Üstünlükləri

1. Məcburi Sinxron İki Əl Əməliyyatı Anti-Fırıldaq Dizaynı

     Etibarlı siqnal çıxışı yalnız hər iki əl düymələri 0,5 saniyə ərzində işə saldıqda işə salınır; tək əllə əməliyyat avadanlıqları aktivləşdirə bilməz. Hər hansı bir düymə buraxıldıqdan sonra maşın dərhal dayanır.

2. Daxili Təhlükəsizlik üçün Tam Pnevmatik Konstruksiya

     Heç bir elektrik komponenti olmadan 100% hava ilə idarə olunur; elektrik kəsilməsi zamanı təhlükəsizlik performansı təsirsiz qalır. Partlayışa davamlı struktur rütubətli, tozlu və tez alışan atelye mühitlərində etibarlı şəkildə işləyir.

3. Sağlam Uzun Ömürlü Baxımsız Quruluş

     Əla anti-çirklənmə qabiliyyəti ilə aşınmaya davamlı makara dizaynı. yağsız əməliyyat; yerində montaj iş yükünü azaltmaq üçün səsboğucu standart aksesuar kimi daxil edilmişdir.

4. Çevik Çox İstiqamətli Quraşdırma

     Arxa və ya alt boru sxemini dəstəkləyir. Opsiyonel montaj braketi müxtəlif maşın sxemləri üçün asan panel və avadanlıq çərçivəsinin quraşdırılmasına imkan verir.

Tipik Təhlükəsizlik Tətbiqi Ssenariləri

     -- Pnevmatik preslər və perçinləmə maşınları: Əl əzilməsi xəsarətlərinin qarşısını almaq üçün iki əlli tetik

     -- Kəsmə və kəsmə maşınları: Kəsmə qəzalarının qarşısını almaq üçün məcburi iki düyməli aktivləşdirmə

     -- Sıxma və sıxma stansiyaları: Çimdikləmə risklərini aradan qaldırmaq üçün təhlükəsizlik kilidi

     -- Enjeksiyon qəlibləmə və ştamplama üçün köməkçi avadanlıq: Təhlükəsiz işəsalma bloklama sxemi

     -- Yarı avtomatik montaj istehsal xətləri: Təhlükəli əməliyyat zonaları üçün əl mühafizəsi

Bir Cümlə Xülasə

     SOLH VR51 tam pnevmatik iki əlli təhlükəsizlik blokirovka klapan daxili 0,5s sinxron aşkarlama məntiqi, tam EN ISO 13851 təhlükəsizlik sertifikatı, 3/2 istiqamətli dizayn və alov gecikdirən itələyici fitinqlərə malikdir, bütün növ avadanlıqlarda əl sıxma və əzmə təhlükələrinin qarşısını almaq üçün standart təhlükəsizlik komponenti kimi xidmət edir.
