TWQ Series Sabit Hündürlüklü Stoper Silindr | Yığcam Yüngül və Orta Dayanacaq Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH TWQ seriyası yüngül və orta yüklü avtomatlaşdırılmış konveyer xətləri üçün optimallaşdırılmış sabit montaj hündürlüyünə malik dayandırıcı silindrdir. O, kompakt gövdə quruluşuna, dörd isteğe bağlı çubuq ucu növünə, hidravlik buferin mövcudluğuna və isteğe bağlı mexaniki özünü kilidləmə funksiyasına malikdir. 10-150 kq-lıq palet və alətlərin dayandırılması, stansiyanın məhdudlaşdırılması və ötürmə yerləşdirilməsi üçün uyğun olan TWQ silindr yüngül və orta yüklü avtomatlaşdırma ssenariləri üçün yüksək qiymətli performanslı standart həll kimi xidmət edir.

 1.1 Sabit montaj hündürlüyünün dizaynı

     İnteqrasiya edilmiş sabit hündürlüklü gövdə yüksək təkrarlanan yerləşdirmə dəqiqliyi ilə sürətli və sadə quraşdırma təmin edir. O, standartlaşdırılmış konveyer stansiya planlarına mükəmməl uyğun gəlir, hündürlüyün tənzimlənməsi prosedurlarını aradan qaldırır və yerində yerləşdirmə səmərəliliyini artırır.

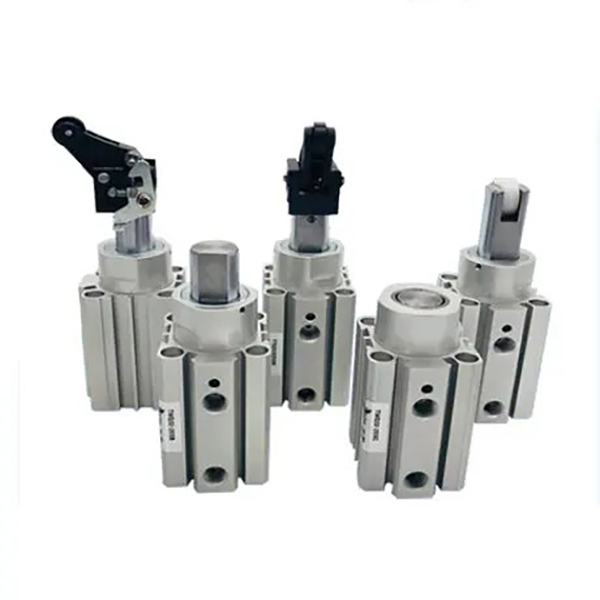

 1.2 Dörd çox yönlü çubuq sonu növü (əsas üstünlük)

     • B Düz Çubuq Tipi: Fırlanmaya qarşı düz porşen çubuğu strukturu yanal güc şəraitində dəqiq yerləşdirməni qoruyaraq sabit dayanma performansı və güclü eksantrik yük müqaviməti təmin edir.

     • C Dairəvi Çubuq Tipi: Təkmilləşdirilmiş zərbə müqavimətinə malik qalınlaşdırılmış bərk yuvarlaq porşen çubuğu, böyük yanal qüvvə ilə iş şəraiti və dəqiq alət yerləşdirmə tələbləri üçün xüsusi olaraq hazırlanmışdır.

     • R Roller Lever Tipi: Lever + yuvarlanan kontakt strukturu yüksək sürətli davamlı konveyer xəttinin işləməsi üçün ideal olan hamar yuvarlanma hərəkəti ilə dayandırma təsirini minimuma endirir.

     • K Tənzimlənən Tampon Qolu Tipi: Quraşdırılmış tənzimlənən hidravlik tampon, dəyişən iş şəraiti üçün optimal yumşaq dayandırma effektinə nail olmaqla, müxtəlif çəkilərdə və daşıma sürətlərində olan iş parçalarına uyğunlaşmaq üçün sərbəst sönüm müqavimətinin tənzimlənməsinə imkan verir.

  1.3 Könüllü Özünü Kilidləmə Funksiyası (R/K Versiyası)

     Roller və bufer qolu versiyaları isteğe bağlı mexaniki özünü kilidləmə quruluşunu dəstəkləyir. İş parçasının zərbəsi dayandırıldıqdan sonra silindr rebound və əks itələmənin qarşısını almaq üçün avtomatik olaraq qolu kilidləyir, iş parçasının yerdəyişməsini effektiv şəkildə aradan qaldırır və konveyer stansiyasının dayanıqlığını və tutarlılığını əhəmiyyətli dərəcədə yaxşılaşdırır.

 1.4 Kompakt Ölçü və Davamlı Quruluş

     Silindr gövdəsi sərt anodizasiya müalicəsini qəbul edir, piston çubuğu isə əla aşınma müqaviməti və təsir müqavimətini təmin edən sərt xrom örtüklüdür. Standart yağsız əməliyyat təmiz istehsal mühitlərinə və qaynaq sıçramasına davamlı ssenarilərə uyğunlaşır. Dörd tərəfdən qorunan sensor yivləri çevik yerləşdirmə üçün struktur müdaxiləsi olmadan maqnit açarının quraşdırılmasına imkan verir.

  1.5 Müxtəlif iş rejimləri

     İsteğe bağlı ikiqat fəaliyyət göstərən standart rejim və tək təsirli (yay uzadılması/yayın geri çəkilməsi) rejimləri müxtəlif sənaye idarəetmə məntiqlərinə uyğun olaraq avtomatik velosiped sürmə, enerjidənkənar təhlükəsizlik mühafizəsi və müvəqqəti dayanma tələblərini əhatə edir.

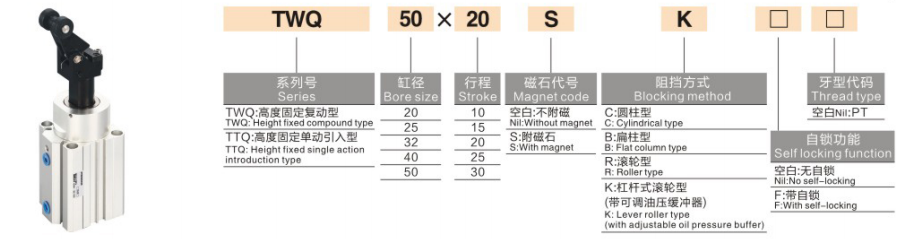

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1. Tipik Model Nümunələri: TWQ32-20SB, TWQ50-30RK-F

 2. Standart Sifariş Nümunələri

     • Standart Düz Çubuq Modeli: TWQ32-20SB (φ32 deşik, 20 mm vuruş, düz sütun çubuq ucu, rezin tampon)

     • Öz-özünə kilidlənən tənzimlənən tampon modeli: TWQ50-30RK-F (φ50 dəlik, 30 mm vuruş, tənzimlənən hidravlik bufer qolu, özünü kilidləmə funksiyası ilə)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkiqat təsirli, tək təsirli (yay uzadılması / yayın geri çəkilməsi)

     • İşçi təzyiq diapazonu: 0,05~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit)

     • Bufer Konfiqurasiyası: S = İkitərəfli rezin tampon; K = Tənzimlənən hidravlik tampon + ikitərəfli rezin tampon

     • Yağlama rejimi: Yağsız əməliyyat

     • Quraşdırma üsulu: Standart sabit hündürlükdə flanş montajı

 3.2 Standart Buruq və Vuruş Kombinasiyası

  3.3 Nəzəri Dayanma Gücü (vahid: N @0,5MPa)

  3.4 Məhsul Çəkisi (Vahid: kq @ Standart vuruş)

4. Əsas Konfiqurasiya və Seçim Təlimatları

  4.1 Çubuq Ucu Tipinin Seçilməsi

     • B Düz Sütun Növü (Tövsiyə olunur): Anti-fırlanma və yüksək dayanıqlı dizayn, açıq-aşkar yanal təsir olmadan yüngül yüklərə (10–80 kq) və aşağı sürətli işləməyə (≤0,3m/s) uyğundur.

     • C Dəyirmi Sütun Növü: Güclü zərbə müqaviməti ilə qalınlaşmış çubuq quruluşu, böyük yan qüvvə ilə yerləşdirmə ssenariləri üçün idealdır.

     • R Roller Lever Tipi: Aşağı təsirli və hamar yuvarlanma performansı, yüksək sürətli (≤0,5m/s) və yüngül-orta yüklü (30–100kq) konveyer xətləri üçün mükəmməldir.

     • K Tənzimlənən Tampon Qolu Tipi: Orta yüklər (50–150 kq), yüksək tezlikli start-stop və qeyri-sabit sürət iş şəraiti üçün nəzərdə tutulmuş uyğunlaşdırıla bilən amortizasiya və üstün təsir müqaviməti.

  4.2 Öz-özünə kilidləmə funksiyasının seçilməsi

     • F Öz-özünə kilidləmə növü (Avtomatik xətlər üçün tövsiyə olunur): Yalnız R/K qolu versiyaları üçün mövcuddur. İş parçasının geri qayıtmasının və stansiyanın yerdəyişməsinin qarşısını alır, avtomatlaşdırılmış xətlərin davamlı işləmə sabitliyini xeyli yaxşılaşdırır.

     • Qeyri-bloklama növü: Tam avtomatik istehsal xətləri üçün tövsiyə edilməyən kiçik əks təsir və əl ilə sıfırlama əməliyyatı olan ssenarilər üçün sərfəli həll.

  4.3 İş rejiminin seçilməsi

     • İkili fəaliyyət: Yüksək tezlikli və tam avtomatik idarəetmə ssenariləri üçün uyğun olan iki istiqamətli idarə oluna bilən hərəkətlə maksimum dayandırma qüvvəsi.

     • Tək Fəaliyyətli (Spring Extend): Təhlükəli stansiyalar və elektrik kəsilməsindən qorunma tətbiqləri üçün təhlükəsizliyə üstünlük verərək, elektrik kəsildikdən sonra iş parçalarını avtomatik olaraq dayandırmaq üçün uzanır.

     • Tək Fəaliyyətli (Yaz Geri çəkilişi): Hava təchizatı ilə dayanır və enerji söndürüldükdə avtomatik olaraq buraxılır, normal açıq konveyer xətləri və müvəqqəti dayanma işləri üçün uyğunlaşdırılmışdır.

5. Tipik Tətbiq Ssenariləri

     • Yüngül və Orta Yüklü Konveyer Xətləri: Elektronika, məişət texnikası və qida sənayesində 10-150 kq-lıq altlıqların və alət lövhələrinin dayandırılması, məhdudlaşdırılması və köçürülməsi üçün tətbiq edilir.

     • Yüksək Sürətli Material Emalı Xətləri: R/K qolu strukturu diyircəkli və lentli konveyerlərdə yüngül yüklü yüksək sürətli (≤0,5m/s) iş parçaları üçün hamar sıfır təsirsiz dayanmanı təmin edir.

     • Avtomatlaşdırılmış Avadanlıq Stansiyaları: Asan quraşdırma üçün kompakt gövdə, dəzgahın yükləmə/boşaltma məhdudlaşdırılması, montaj stansiyasının yerləşdirilməsi və yoxlama stansiyasının dayandırılması üçün geniş istifadə olunur.

     • Qablaşdırma və Logistika Xətləri: Karton və material qutularının dayandırılması, fərqli stansiyaların bloklanması və yığma yerləşdirmə üçün idealdır, yüksək qiymət performansı və aşağı texniki xidmət göstərir.

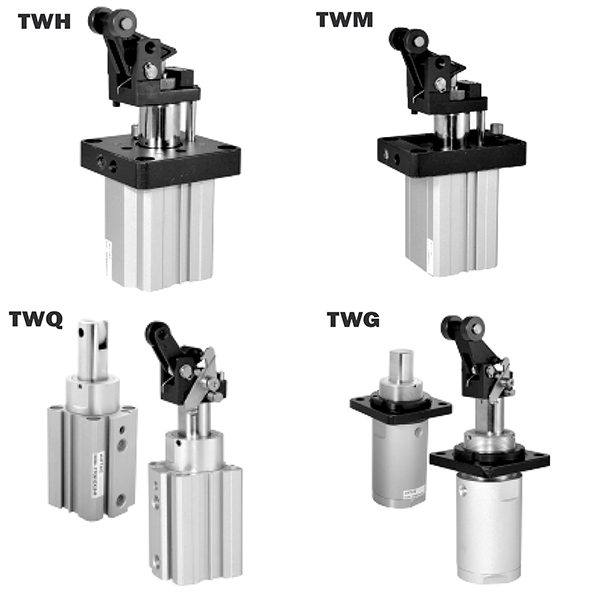

6. TWQ vs TWH/TWM Series Tez Müqayisə

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq Ölçüsü Seçimi: 200% təhlükəsizlik əmsalı (nəzəri dayanma qüvvəsi ≥ faktiki yük × 2) ilə iş parçasının çəkisinə görə çuxur seçin. 80 kq-dan aşağı yük üçün φ25/φ32 seçin; 80-150 kq yük üçün φ40/φ50 seçin.

     2. Çubuq Ucu və Tampon Seçimi: Yüngül yüklü aşağı sürətli ssenarilər üçün B düz çubuq + S rezin buferi qəbul edin; yüksək sürətli yüngül yüklü xətlər üçün R roller tipini seçin; orta yük və yüksək tezlikli iş şəraiti üçün K tənzimlənən bufer tipini seçin.

     3. Funksional Konfiqurasiya Seçimi: Avtomatik istehsal xətləri üçün F özünü kilidləmə ilə təchiz edin; yüksək tezlikli siklik nəzarət üçün ikiqat fəaliyyət rejimini seçin; təhlükəsizlik prioritetləri və söndürülmə mühafizə stansiyaları üçün tək fəaliyyət göstərən yay uzatma rejimini qəbul edin.

Bir Cümlə Xülasə

     SOLH TWQ seriyalı sabit hündürlüklü stoper silindri 10-150 kq yüngül və orta yüklü avtomatlaşdırılmış konveyer sistemləri üçün yüksək qiymətli performanslı, sabit və çevik dayandırma həllərini təmin edən yığcam dizayn, çoxlu çubuqlu uyğunluq və isteğe bağlı öz-özünə qapanma və tənzimlənən bufer funksiyalarına malikdir.
