CRB1 / CRB2 seriyası qanadlı tipli fırlanan ötürücü

CRB1 / CRB2 seriyası qanadlı tipli fırlanan ötürücü (SOLH dəyişdirilə bilər)

Brend: SOLH by Richge Technology

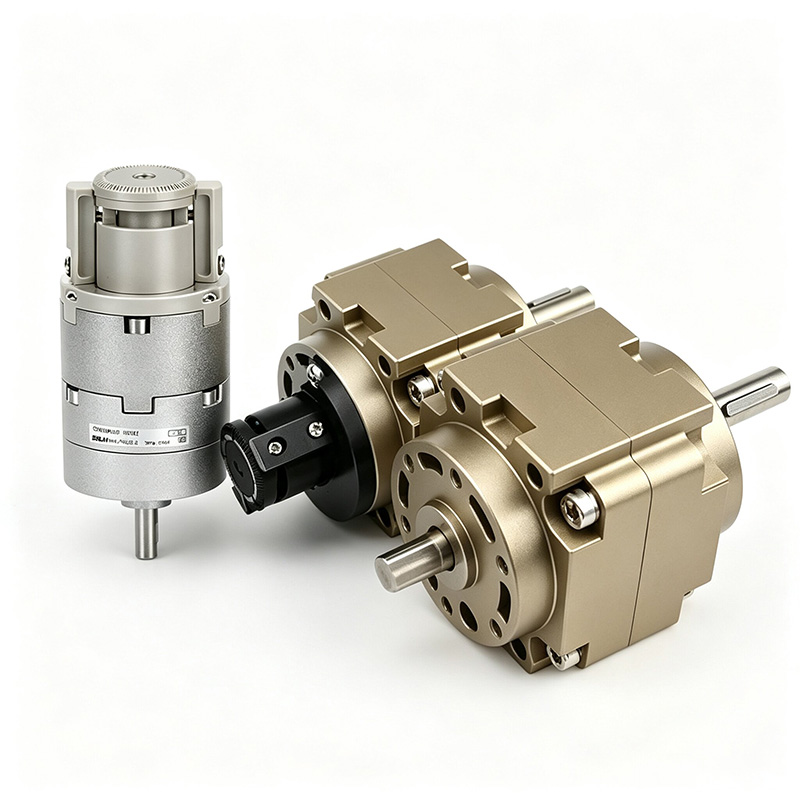

Məhsulun Yerləşdirilməsi və Seriyanın Əsas Fərqi

     SOLH CRB1 və CRB2 tək/cüt qanadlarla idarə olunan qanad tipli fırlanan yelləncək silindrləridir. Ötürücü torlu boşluq olmadan, onlar ultra kompakt gövdə, aşağı fırlanma ətaləti və ultra sürətli reaksiya ilə xarakterizə olunur.

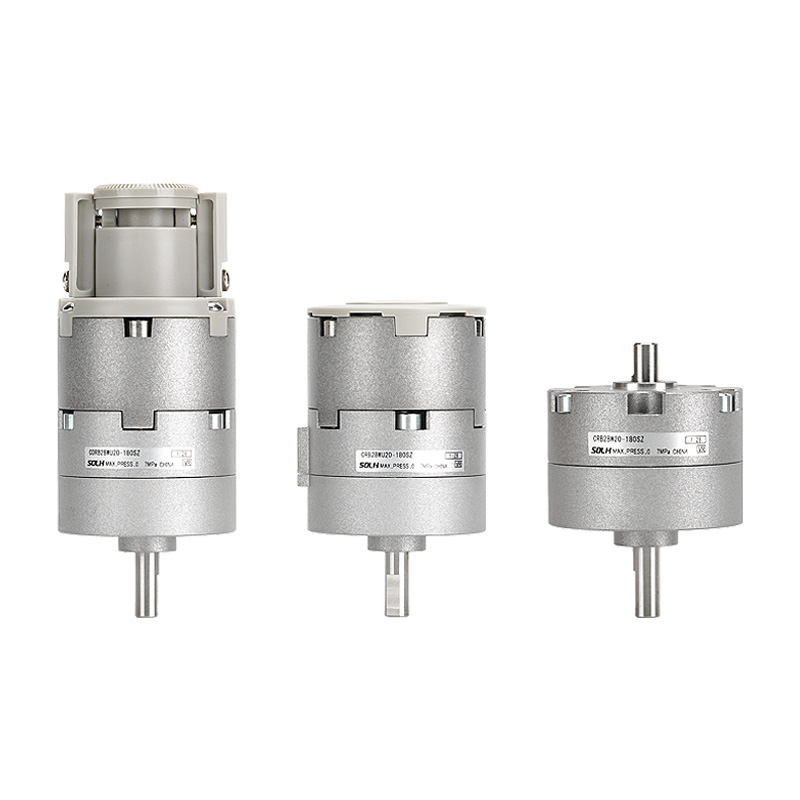

     -- CRB2 (Kiçik Seriya): Yüngül yük və dar yer üçün 10~40 mm çap, yığcam yüngül dizayn

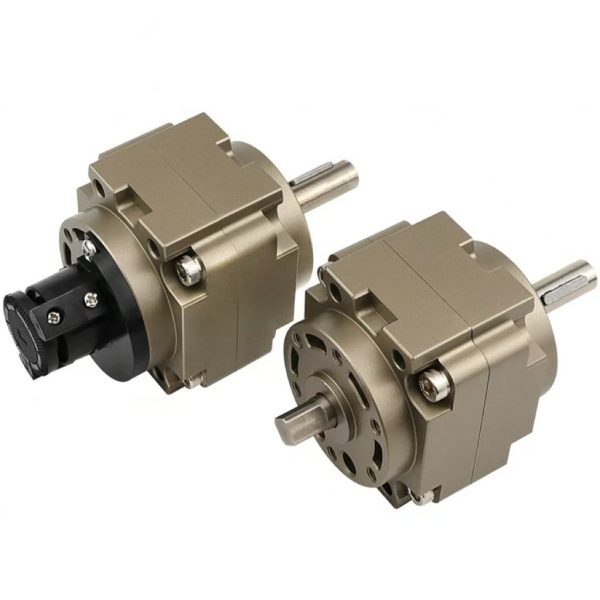

     -- CRB1 (Böyük Seriya): Ağır yük və yüksək fırlanma momenti üçün 50~100 mm delik, üstün təsir müqaviməti ilə tam rulman dəstəyi

     Tək qanadlı maksimum yellənmə bucağı 270°/280°-ə qədər, ikiqat qanadlı maksimum 90°/100°. Sürətli dönmə, indeksləşdirmə və yerləşdirmə avtomatlaşdırma stansiyaları üçün geniş istifadə olunur.

  1. CRB2 Kiçik Standart Seriyası

     -- Buruq ölçüləri: 10, 15, 20, 30, 40mm

     -- Kanat variantları: S tək qanad / D ikiqat qanad

     -- Yelləncək bucağı: Tək qanadlı 90°/180°/270°; İki qanadlı 90°/100°

     -- Əsas üstünlükləri: Ultra yığcam, yüngül, aşağı başlanğıc təzyiqi, yan/oxlu ikili keçid, isteğe bağlı bucaq tənzimləyicisi və maqnit açarı

     -- Tətbiqlər: Yüngül yüklü yüksək sürətli fırlanma, məhdud kosmik avadanlıq, 3C elektronika, qablaşdırma, miniatür avtomatlaşdırma

  2. CRB1 Böyük Ağır Yük Seriyası

     -- Buruq ölçüləri: 50, 63, 80, 100mm

     -- Kanat variantları: S tək qanad / D ikiqat qanad

     -- Yelləncək bucağı: Tək qanad 90°/180°/270°/280°; İki qanadlı 90°/100°

     -- Əsas üstünlükləri: Yüksək çıxış anı, ağır yük daşıyıcısı, tam daşıyıcı dəstəyi, zərbəyə davamlı, uzun xidmət müddəti

     -- Tətbiqlər: Ağır iş parçasının fırlanması, geniş miqyaslı indeksləşdirmə, ağır fırlanan qurğular, ağır sənaye montaj xətləri

Universal Əsas Texniki Spesifikasiyalar

  1. Ümumi Standart Parametrlər

  2. Nəzəri Çıxış Torku @ 0,5MPa (Əsas Seçim İndeksi)

   2.1 CRB2 Tork Cədvəli

   2.2 CRB1 Tork Cədvəli

 3 İcazə verilən radial və eksenel yük istinadı

     -- CRB2-20: Radial 120N, Eksenel 80N

     -- CRB1-50: Radial 245N, Eksenel 196N

     -- CRB1-100: Radial 588N, Eksenel 490N

Daxili Struktur və Qanad İş Prinsipi

  1. Əsas komponentlər: Silindr gövdəsi, tək/cüt fırlanan qanad, çıxış mili, möhürləyici qurğu, son rezin tampon, bucaq tənzimləyici boltlar

  2. İş məntiqi: Sıxılmış hava bir kameraya daxil olur ki, qanad mərkəzi mil ətrafında fırlansın və əks kamera xaric olsun.

     -- İkiqat qanad: fırlanma anı ikiqat, məhdud fırlanma bucağı ≤100°

     -- Tək qanad: 270°-ə qədər daha geniş yellənmə diapazonu

  3. Unikal Əsas Üstünlüklər

     -- Ötürücü və dayaq quruluşu yoxdur, sıfır boşluq, zərbə vibrasiyası olmadan hamar səssiz fırlanma

     -- Ultra yığcam kontur, aşağı fırlanma ətaləti, ultra sürətli reaksiya (90° fırlanma < 0,1s)

    -- Daxili boru kəmərləri və naqillərin marşrutlaşdırılması üçün əlverişli olan opsiyonel boş şaft

     -- Vuruşun həddi üçün ikitərəfli incə tənzimləmə boltları; tək qanadlı tənzimlənən 0~270°, iki qanadlı 0~90°

Model Kodlaşdırma Qaydalarını tamamlayın

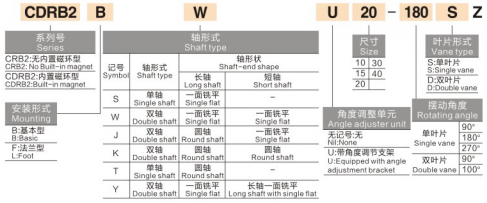

  1. CRB2 Modeli Nümunə: CRB2BW20-180SZ

     -- CRB2 = Kiçik qanadlı fırlanan ötürücü seriyası

     -- B = Əsas flanş montajı; L = Ayaq braketinin montajı

     -- W = İkiqat uzadılmış mil; boş = Tək mil

     -- 20 = Buruq ölçüsü (10/15/20/30/40)

     -- 180 = Dönmə bucağı (90/180/270)

     -- S = Tək qanadlı; D = İkiqat qanad

     -- Z = Bucaq tənzimləmə qurğusu ilə təchiz edilmişdir; boş = tənzimləyicisiz standart

          Prefiks CDRB2 = Maqnit açarının quraşdırılması üçün quraşdırılmış maqnit halqası

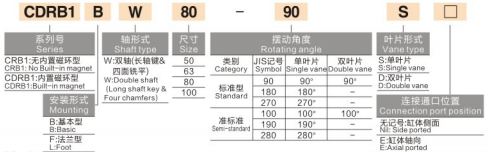

  2. CRB1 Modeli Nümunə: CRB1BW50-90D

     -- CRB1 = Böyük ağır yüklü qanadlı fırlanan seriya

     -- B = Əsas montaj; W = İkiqat mil

     -- 50 = Delik ölçüsü (50/63/80/100)

     -- 90 = Dönmə bucağı (90/180/270/280)

     -- D = İkiqat qanad; S = Tək qanadlı

        Prefiks CDRB1 = Maqnit halqa ilə inteqrasiya olunmuş model

Addım-addım Seçim Bələdçisi və Sənaye Tətbiqləri

  1. Seçim Prioritet Qaydaları

     -- Tork və ölçü bölgüsü: Yüngül yük dar məkan → CRB2 (10~40); Ağır yüksək fırlanma anı → CRB1 (50~100)

     -- Yelləncək bucağı tələbi: 90°-dən çox fırlanma → Tək qanadlı S; 90° daxilində maksimum fırlanma anı → İki qanadlı D

     -- Dəqiqlik və sürət dəyişikliyi: qanad tipli sıfır boşluq, təkrar yerləşdirmə ±0,1°, yüksək sürətli yüngül iş üçün idealdır; Ağır yüksək dəqiqlikli rulman yükü MSQ dayaq-pinion fırlanan masaya üstünlük verir

     -- Funksiya seçimləri: İncə bucaq həddi tələb olunur – Z şəkilçisini bucaq tənzimləmə vahidini seçin; PLC mövqeyi ilə bağlı rəy tələb olunur – CDRB maqnit inteqrasiya olunmuş modelini seçin

  2. Tipik Tətbiq Ssenariləri

     -- Yüngül xidmət xətləri: Elektron komponentin fırlanması, etiketin fırlanması, şüşə qapağının bərkidilməsi, materialın miniatür çeşidlənməsi

     -- Ağır yük stansiyaları: Böyük iş parçası 90°/180° dövriyyə, montaj xəttinin indeksləşdirilməsi, ağır fırlanan sıxma qurğuları

     -- Ümumi sənaye: Qablaşdırma, çap, qida emalı tam avtomatik fırlanan yerləşdirmə stansiyaları

Performans Müqayisəsi: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Bir Cümlə

     XülasəSOLH CRB2 kiçik yüngül və CRB1 ağır xidmət qanadlı tipli fırlanan ötürücülər 0,05 ~ 24 N·m fırlanma anından sürətli aşağı ətalətli fırlanma xüsusiyyətinə malik, isteğe bağlı bucaq tənzimləyicisi və maqnit açarı variantı olan CDRB ilə sıfır boşluqlu tək/iki qanadlı ötürücüyü qəbul edir, yüksək sürətli fırlanma, fırlanma və elektron fırlanma üçün mükəmməldir. qablaşdırma və ağır montaj avtomatlaşdırma xətləri.
