TR seriyası Twin Shaft Silindr | JIS Standart Yüksək Sərtlikli İkiqat Çubuq Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur

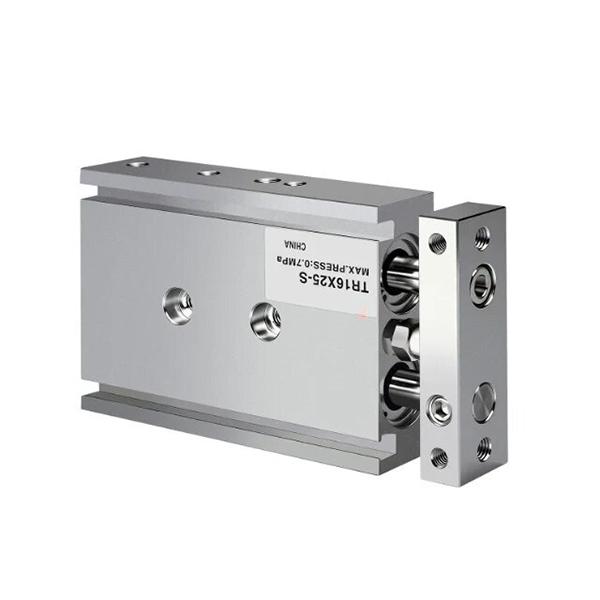

     SOLH TR seriyası bir porşenli qoşa çubuqlu və sürüşmə podşipnikli istiqamətləndirici quruluşu (qeyri-porşenli ikiz silindr) qəbul edən JIS standart əkiz val silindridir. Ultra yüksək sərtlik, əla anti-burulma performansı və güclü yanal yük müqaviməti ilə seçilir, 3 tərəfli çevik montajı və dəqiq vuruş tənzimlənməsini dəstəkləyir. Yüksək dəqiqlikli bələdçi tələbləri üçün hazırlanmış bu silindr dəqiq yerləşdirmə, iş parçasının preslənməsi, materialın ötürülməsi və iş parçasının bloklanması kimi avtomatlaşdırılmış proseslərdə geniş istifadə olunur və standart avtomatlaşdırma stansiyaları üçün etibarlı ağır yükün idarəedici həlli kimi xidmət edir.

1. Əsas Struktur Üstünlükləri

• Yüksək Sərtlikli Sinxron İkiqat Çubuq Quruluşu: Tək porşen və iki paralel sərt piston çubuqları ilə təchiz olunub, uzadılmış sürüşmə dayaq kolları ilə uyğunlaşdırılıb. İki çubuqlu sinxron idarəetmə dizaynı ±0,1°~±0,2° anti-fırlanma dəqiqliyi ilə sıfır əyilmə əməliyyatına nail olur, çubuğun yellənməsini effektiv şəkildə aradan qaldırır və sabit xətti hərəkəti təmin edir.

• Tənzimlənən Tamponlama və Stroke İncə Düzəliş: Quraşdırılmış ön tənzimlənən rezin toqquşma əleyhinə yastıq dəqiq vuruşun incə tənzimlənməsini və yumşaq buferləşdirməni dəstəkləyir, əməliyyat təsirini, vibrasiyanı və səs-küyü azaltmaq üçün arxa sabit tamponla əməkdaşlıq edir, tez-tez qarşılıqlı iş şəraitinə uyğunlaşır.

• Çevik Montaj və Boru Dizaynı: Alt, üst və yan səthlərdə qorunan montaj delikləri 3 istiqamətli çevik quraşdırma həyata keçirir. Opsiyonel ikitərəfli boru kəməri sxemi müxtəlif avadanlıq strukturları üçün hava dövrəsinin təşkilini optimallaşdırır. Standart yan açar yivləri əlavə mötərizələr olmadan birbaşa maqnit açarının quraşdırılmasına imkan verir.

• Standart Maqnit Konfiqurasiyası: Daxili maqnit halqası (S şəkilçisi) vuruş mövqeyinin aşkarlanması üçün mövcuddur; qeyri-maqnit versiyası müxtəlif funksional tələblərə cavab vermək üçün xüsusi müdaxiləyə həssas ssenarilər üçün isteğe bağlıdır.

2. CXS / CXSJ seriyası ilə əsas fərq

• TR seriyası: Standart tək silindrli təkan gücünə malik tək porşenli iki çubuqlu quruluş, daha yüksək ümumi sərtlik və üstün ağır yükdə əyilmə əleyhinə performans, yüksək sərtliyə malik istiqamətləndirmə və uzun vuruşlu ağır yük ssenariləri üçün idealdır.

• CXS / CXSJ seriyası: Aşağı sürtünmə və daha hamar yüksək sürətli əməliyyata malik ikiqat itələmə çıxışı olan ikili porşenli iki çubuqlu struktur, yüksək sürətli seç və yerləşdir və yüksək təkanla qısa vuruşlu iş şəraiti üçün daha uyğundur.

Əsas alt seriyanın təsnifatı (çubuq növü və montaj tərzi)

TR seriyası diversifikasiya edilmiş avtomatlaşdırma layout tələblərinə uyğun standart universal, ikitərəfli sinxron və ultra kompakt quraşdırma ssenarilərini tam əhatə edən üç əsas alt modeli əhatə edir.

Model Adlandırma Qaydalarını tamamlayın

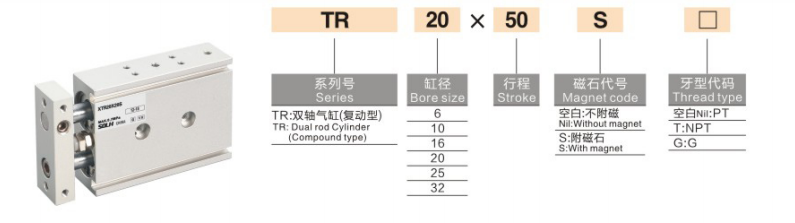

Model nümunəsi: TR20×50S

1. Adlandırma Kodu Tərifi

1. Serial kodu: TR (standart tək çubuq) / TRW (ikiqat çubuq) / TRJ (kompakt tip)

2. Buruq Ölçüsü: 6/10/16/20/25/32mm (tam standart JIS deşik diapazonu)

3. Standart vuruş: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maksimum vuruş: 200mm)

4. Maqnit Üzük Konfiqurasiyası: S = quraşdırılmış maqnit halqası (maqnit açarı quraşdırıla bilər, standart standart); No S = qeyri-maqnit tip (xüsusi fərdiləşdirilmiş, nadir hallarda istifadə olunur)

5. Port Mövzu Tipi: Defolt PT (Rc) ipi; isteğe bağlı G sapı (G şəkilçisi) / NPT sapı (T şəkilçisi)

6. Maqnit açarı: Opsiyonel D-M9B, D-A93, CS1-J, CS1-G və digər universal modellər, birbaşa mötərizəsiz yan qorunan yivlərə quraşdırılmışdır

Ümumi Standart Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, quru hava)

• Əməliyyat rejimi: İkitərəfli tək porşenli sürmə

• İşçi təzyiq diapazonu: 0,15~1,0MPa (φ6 çuxur: 0,2~1,0MPa)

• Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -20℃~70℃ (buzsuz iş mühiti)

• Əməliyyat sürəti: 30~500mm/s

• Fırlanma Əleyhinə Dəqiqlik: ±0,1° (delik ≥16mm, yüksək dəqiqlik); ±0,2° (φ6/φ10 kiçik deşik)

• Bufer rejimi: Ön tənzimlənən rezin toqquşma əleyhinə yastıq + arxa sabit rezin tampon (hava tamponu seçimi yoxdur)

• Boru Portunun Ölçüsü

￮ φ6 / φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montaj və Boru: 3 tərəfli montaj (aşağı / yuxarı / yan), çevik düzülmə uyğunlaşması üçün isteğe bağlı ikitərəfli boru sxemi

Nəzəri Gərginlik və Gərginlik Məlumatı (@0.5MPa, Vahid: N)

Standart tək silindrli itələmə çıxışı olan tək porşenli struktur, ağır istiqamətverici ssenarilər üçün sabit və etibarlıdır

Tez Seçim Bələdçisi

1. Tələb və Sərtlik Tələbi: İkiqat itələmə çıxışı və yüksək sürətli seç və yer tapşırıqları üçün CXS/CXSJ seçin; yüksək sərtliyə malik istiqamətləndirmə, ağır yüklərə qarşı müqavimət və uzun vuruşda sabit işləmə üçün TR seriyasını seçin.

2. Quraşdırma Məkanının Uyğunlaşması: Ultra kompakt dar məkan üçün CXSJ-ə, adi yığcam yer üçün CXS-ə və standart məkan və uzun vuruşlu ağır yük ssenariləri üçün TR-yə üstünlük verin.

3. Çubuq növünün seçimi: Tək istiqamətli xətti hərəkət üçün standart TR tək uçlu çubuğu qəbul edin; ikitərəfli montaj və iki istiqamətli sinxron hərəkət üçün TRW ikiqat çubuq seçin.

4. Mövqeləşdirmə Aşkarlama Konfiqurasiyası: Vuruş mövqeyinin aşkarlanması tələb olunursa, daxili maqnit halqalı (TRxx×xxS) S şəkilçisini seçin.

Bir Cümlə Xülasə

     SOLH TR seriyalı JIS standart qoşa val silindri yüksək sərtlik, dəqiq fırlanma əleyhinə performans və güclü yanal yük müqaviməti təqdim edir, müxtəlif çubuq növləri və kompakt versiyaları mövcuddur, yüksək dəqiqlikli istiqamətləndirmə, uzun vuruşlu və ağır yüklü avtomatlaşdırılmış yerləşdirmə və ötürmə stansiyaları üçün üstünlük verilən həlldir.
