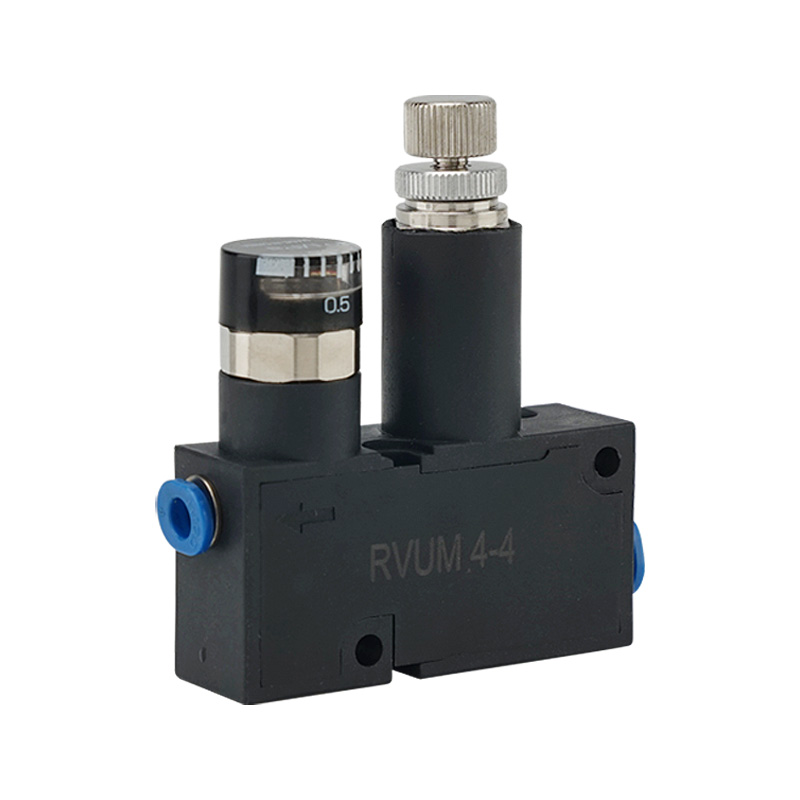

RVUM seriyası Mini Təzyiq Tənzimləyici Valf | Bir toxunuşlu fitinq ilə kompakt birbaşa fəaliyyət göstərən pistonlu hava təzyiqini azaldan klapan

Brend: SOLH by Richge Technology | Ultra Kompakt Dəqiq Pnevmatik Təzyiq Tənzimləyicisi

1. Məhsula Baxış

     SOLH RVUM seriyası aultra kompakt birbaşa fəaliyyət göstərən piston tipli mikro təzyiq tənzimləyici klapan, kosmik məhdud miniatür pnevmatik sxemlər üçün xüsusi olaraq hazırlanmışdır. O, həm relyef tipli (standart) həm də qeyri-relyef tipli strukturları dəstəkləyir, çevik düz/dirsək qoşulma variantları, inteqrasiya olunmuş tək toxunuşlu fitinqlər və 0,1-0,8MPa dəqiq təzyiq tənzimləməsini özündə əks etdirir. Ultra kiçik yüngül dizaynı, şaxələndirilmiş montaj üsulları və sabit təzyiq çıxışı ilə o, miniatürləşdirilmiş avtomatlaşdırılmış avadanlıq üçün optimal təzyiq sabitləşdirici həll kimi xidmət edərək, paylama, vakuum adsorbsiya və mikro hava üfürmə kimi dəqiq kiçik axın ssenarilərində geniş şəkildə tətbiq olunur.

2. Əsas Mövqeləşdirmə və İş Prinsipi

     • Struktur Dizayn: İki versiyada mövcud olan yüksək dəqiqlikli birbaşa fəaliyyət göstərən porşen konstruksiyasını qəbul edir: standart relyef növü və isteğe bağlı relyefsiz tip, müxtəlif dövrə təzyiqinin tənzimlənməsi tələblərinə cavab verir.

     • Dəqiq təzyiq sabitləşməsi: Maksimum giriş təzyiqi 0.9MPa-a çatır, sabit tənzimlənən çıxış təzyiqi 0.1MPa ilə 0.8MPa arasında dəyişir. Relyef tipli dizayn aşağı axın təzyiqini sabit saxlamaq üçün avtomatik olaraq həddindən artıq təzyiqli havanı xaric edir.

     • Tətbiq edilə bilən Orta: Təmiz sıxılmış hava, yağsız yağlama əməliyyatını dəstəkləyir, təmiz və dəqiq pnevmatik iş mühitlərinə tam uyğunlaşır.

3. Görkəmli Məhsul Xüsusiyyətləri

  3.1 Ultra Kompakt və Yüngül Korpus

     Bütün klapan gövdəsi son dərəcə kiçik işğal sahəsi ilə miniatürləşdirilmiş inteqrasiya edilmiş dizaynı qəbul edir. Miniatür pnevmatik sistemlər üçün sıfır boşluq işğalının optimallaşdırılmasını həyata keçirərək, quraşdırılmış avadanlığın quraşdırılması, panel montajı və ensiz boşluq yerləşdirilməsi üçün mükəmməl uyğun gəlir.

  3.2 Çevik bir toxunuşla montaj boru kəməri

     Həm IN, həm də OUT portları düz və dirsək növlərinin sərbəst keçidini dəstəkləyir. Metrik φ4/φ6 və imperial 5/32"/1/4" pnevmatik borularla uyğun gəlir. Alətsiz plug-in quraşdırılması güclü uyğunluqla yerində boru kəmərlərinin və modifikasiyanın səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdırır.

  3.3 Yüksək Dəqiqlik Sabit Təzyiq Tənzimlənməsi

     Professional 0-0,8MPa təzyiqölçən ±5% FS tənzimləmə dəqiqliyi ilə təchiz edilmişdir. Avtomatik paylama, iş parçasının vakuum adsorbsiyası, mikro hava üfürülməsi və yerləşdirmə nəzarəti kimi kiçik axınlı dəqiqlik ssenariləri üçün ultra sabit təzyiq çıxışı təmin edir, məhsulun dəqiqliyinə təsir edən təzyiq dəyişkənliyindən effektiv şəkildə qaçır.

  3.4 Çoxşaxəli montaj üsulları

     Müstəqil birbaşa quraşdırma və mötərizədə inteqrasiya olunmuş klaster quraşdırılmasını dəstəkləyir. Bir nöqtəli müstəqil təzyiq tənzimləməsini və çox dövrəli inteqrasiya edilmiş mərkəzləşdirilmiş təzyiq nəzarətini həyata keçirərək, müxtəlif avadanlıq yerləşdirmə tələblərinə çevik şəkildə uyğunlaşa bilər.

  3.5 Davamlı və Etibarlı Performans

     Vana gövdəsi yüksək möhkəmlikli alüminium ərintisi və qatran materialından hazırlanmışdır, əla korroziyaya davamlılıq və struktur sabitliyi ilə fərqlənir. İş temperaturu 0 ℃ ilə 60 ℃ arasında dəyişir (donmayan mühit), sənaye istehsalı ssenarilərində uzun dövrlü sabit işləməyi təmin edir.

4. Ümumi Texniki Spesifikasiyalar

5. Model Kodlaşdırma Qaydaları və Seçim Nümunələri

  5.1 Tam Model Tərifi

     Standart Model Format: RVUM - [Tube Spec] - [Tube Spec] - [Sffix]

     • RVUM: Ultra kompakt porşen tipli mini təzyiq tənzimləyicisi üçün seriya kodu

     • Boru Xüsusi Kodu: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • şəkilçisi A: Dəqiq təzyiqölçən ilə təchiz edilmişdir

 5.2 Ümumi Model Tətbiq Halları

     • RVUM6-6: Adi miniatür pnevmatik sxemlər üçün φ6 düz giriş + φ6 düz çıxış ilə əsas model

     • RVUM6-6-A: vizual təzyiq tənzimləməsini həyata keçirən daxili təzyiqölçən ilə φ6 düz giriş və çıxış

     • RVUM4-6: φ4 düz giriş + φ6 dirsək çıxışı, dar məkan və mikro axın boru kəmərləri üçün kiçik çaplı asimmetrik model

6. Tipik Tətbiq Ssenariləri

     • Mikro Avtomatlaşdırma Avadanlıqları və Jiglər: 3C elektron avadanlıqlarında, tibbi cihazlarda, kiçik robot qollarında və dəqiq alət qurğularında geniş istifadə olunur.

     • Dəqiq Kiçik Axına Nəzarət: Avtomatik paylama, vakuum iş parçası adsorbsiya, mikro hava üfürmə təmizləmə və dəqiq yerləşdirmə təzyiqinə nəzarət üçün peşəkar.

     • Kompakt İnteqrasiya Sistem: Quraşdırılmış avadanlığın quraşdırılması, panelə quraşdırılmış montaj və çox dövrəli klasterli inteqrasiya olunmuş pnevmatik sistemlər üçün idealdır.

     • Solenoid Valf Arxa Dövr: Hava təzyiqinin dəyişməsini aradan qaldıraraq, ikinci dərəcəli təzyiqin azaldılması və sabit təzyiq çıxışı üçün birbaşa solenoid klapanların aşağı axınında quraşdırılmışdır.

7. Məhsul Seriyasının Müqayisə və Seçim Bələdçisi

Bir cümlənin xülasəsi

     SOLH RVUM seriyalı mini təzyiq tənzimləyicisi ultra kompakt ölçü, çevik bir toxunuşlu boru kəməri və 0,1-0,8MPa dəqiq təzyiq tənzimləməsini birləşdirir, məkan məhdud mikro pnevmatik sxemlər və dəqiq kiçik axınlı avtomatlaşdırılmış avadanlıq üçün ən uyğunlaşdırılmış yüksək sabitliyə malik təzyiq sabitləşdirici həlldir.
