RSQ Series Stopper Silindr | Sabit Montaj Hündürlüyü Pnevmatik Stop Silindr

Brend: SOLH by Richge Technology

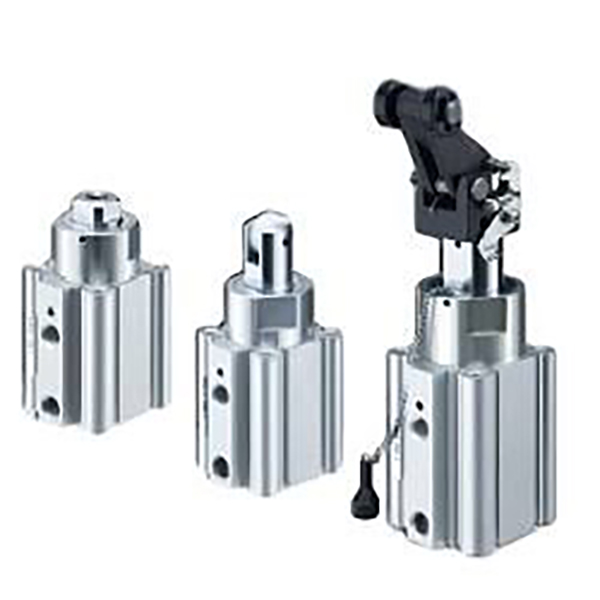

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH RSQ seriyası avtomatlaşdırılmış konveyer xəttinin yerləşdirilməsi və iş parçasının məhdudlaşdırılması üçün nəzərdə tutulmuş sabit montaj hündürlüyündə dayandırıcı silindrdir. 10 mm ilə 30 mm arasında dəyişən standart vuruşlarla φ12 mm-dən φ50 mm-ə qədər buruq ölçülərini əhatə edir. Sabit hündürlükdə sərt quruluşa, quraşdırılmış buferə, 10 isteğe bağlı çubuq ucu növünə və 4 tərəfli maqnit açar montajına malik olan RSQ silindri konveyer stansiyalarının bloklanması, paletlərin yerləşdirilməsi və iş parçasının məhdudlaşdırılması üçün aşağı qiymətli və yüksək etibarlı dayandırma həlləri təqdim edir, avtomatlaşdırma sistemləri üçün standart əsas daşıyıcı komponent kimi xidmət edir.

  1.1 Sabit Hündürlükdə Sərt Quruluş

     Hündürlüyü tənzimlənən RSG seriyasından fərqli olaraq, RSQ seriyası tənzimlənməyən sabit montaj hündürlüyü dizaynını qəbul edir. O, daha sadə quruluşa, daha yüksək ümumi möhkəmliyə və daha sürətli yerdə quraşdırmaya malikdir, sabit hündürlükdə stansiya planlarına mükəmməl uyğun gəlir və hündürlüyün kalibrləmə prosedurlarını aradan qaldırır.

  1.2 Çox yönlü Çox Çubuq Ucu Adaptasiyası

     Yüngül, orta və ağır yüklərin dayandırılması ssenarilərini tam əhatə edən yuvarlaq çubuq, əyilmə kəsimi, diyircəkli və qol konstruksiyaları daxil olmaqla 10 növ çubuq sonu variantları ilə təchiz edilmişdir. Lever növləri (L/B/C/D/E) yüksək tezlikli və ağır təsirli iş şəraiti üçün əla enerji udma və güclü zərbə müqaviməti ilə daxili hidravlik tampon dizaynını qəbul edir.

  1.3 Çevik Quraşdırma və Keçid Düzeni

     Silindr gövdəsi əlavə montaj aksesuarları olmadan 4 tərəfli maqnit açarının quraşdırılmasını (D-A9□/M9□/P3DWA seriyası açarları ilə uyğun gəlir) dəstəkləyir. İki standart montaj üsulu mövcuddur: B tipli deşikli montaj (standart) və A tipli ikitərəfli yivli deşik montajı, müxtəlif avadanlıq çərçivələrinə və quraşdırma yerlərinə uyğunlaşır.

  1.4 Yağsız və Uzun Xidmət Ömrü Dizaynı

     İsteğe bağlı ikiqat təsirli, yaylı ikiqat təsirli və tək təsirli (yay uzatma) rejimləri müxtəlif fəaliyyət tələblərinə cavab verir. Standart rezin tampon sabit işləməyi təmin edir. Porşen çubuğu sərt xrom örtüklü müalicəni qəbul edir və silindr gövdəsi əla aşınma müqavimətinə və təsir müqavimətinə nail olmaqla sərt anodizasiya prosesindən keçir. Yağsız əməliyyat dizaynı aşağı təmir xərcləri ilə təmiz və tozsuz iş mühitlərinə uyğunlaşır.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

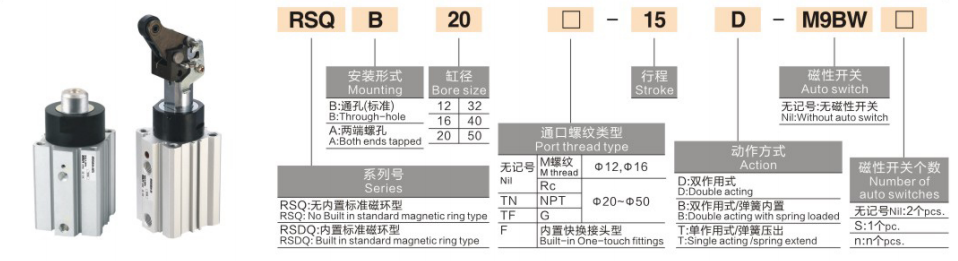

  1. Tipik Model Nümunələri: RSQB20-15, RSDQL32-20

  2. Standart Sifariş Nümunələri

     • Qeyri-maqnitli Üzük Standart Modeli: RSQB20-15 (maqnit halqası yoxdur, çuxurdan montaj, φ20 delik, 15 mm vuruş, standart dəyirmi çubuq ucu)

     • Maqnit Üzük Hidravlik Tampon Modeli: RSDQL32-20 (Daxili maqnit halqası, deşikdən montaj, φ32 çuxur, 20 mm vuruş, qolu tipli dayandırma ucu)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkiqat təsirli, yaylı ikiqat təsirli, tək təsirli (yay uzadılması)

     • İşçi təzyiq diapazonu: 0,05~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Ətraf mühitin temperaturu: -10℃~70℃ (açarsız); -10℃~60℃ (açıcı ilə)

     • Pistonun işləmə sürəti: 50~500mm/s

     • Bufer rejimi: Standart rezin tampon; Quraşdırılmış hidravlik tamponla təchiz edilmiş qol növləri

     • Yağlama rejimi: Yağsız əməliyyat

  3.2 Standart Buruq və Vuruş Kombinasiyası

3.3 Nəzəri Dayanma Qüvvəsi (Vahid: N @0.5MPa, İkili Təsirli)

3.4 Məhsul Çəki (Vid: kq @20mm Stroke, RSQ Series)

4. Çubuq Ucu Növləri və Tətbiq olunan Ssenarilər

5. Tipik Tətbiq Ssenariləri

     • Montaj Xəttinin Dayanması: Elektron və məişət texnikası yığma xətləri üçün paletlərin dayandırılması, stansiyanın yerləşdirilməsi və sürüşmə əleyhinə tətbiq edilir. Sabit hündürlükdə dizayn standart konveyer xətti planlarına mükəmməl uyğun gəlir.

     • Konveyer xəttinin məhdudlaşdırılması: İş parçasının lent və diyircəkli konveyerlərdə dayanması, ötürmə stansiyasının yerləşdirilməsi və ayrılan/birləşən xəttin bloklanması üçün uyğundur. Çoxlu çubuq ucu variantları müxtəlif yük dərəcələrinə uyğunlaşır.

     • Avtomatlaşdırılmış emal stansiyaları: Dəzgahın yüklənməsi/boşaldılmasının məhdudlaşdırılması, qablaşdırma maşınının yerləşdirilməsi və yoxlama stansiyasının dayanması, sabit və anti-müdaxilə siklik əməliyyatı təmin etmək üçün idealdır.

     • Ağır Yüklərin Dayandırılması Ssenariləri: Ağır palet və alət lövhəsinin dayandırılması, qaynaq stansiyasının yerləşdirilməsi üçün istifadə olunur. Hidravlik bufer qolu növü güclü təsirə və yüksək tezlikli vibrasiyaya effektiv şəkildə müqavimət göstərir.

6. 3 Addımlı Tez Seçim Bələdçisi

  1. Buruq Ölçüsü Seçimi: Faktiki dayanma yükünə uyğun olaraq buruq seçin. Qaydaya əməl edin: nəzəri dayanma qüvvəsi ≥ faktiki yük × 2 təhlükəsizlik faktoru. Yüngül yük üçün φ16~φ20, orta yük üçün φ32, ağır yük üçün φ40~φ50.

  2. Vuruş seçimi: Standart vuruş 10mm ilə 30mm arasında dəyişir. Mexanik müdaxilənin qarşısını almaq üçün iş parçasının hündürlüyünə əsasən 5 ~ 10 mm əlavə vuruş marjasını ehtiyata qoyun.

  3. Çubuq Ucu Seçimi

￮ Yüngül yük və aşağı sürət: Dəyirmi çubuq və ya əyilmiş kəsik növünü seçin

￮ Yüksək sürət və yüngül yük: Rolik növünü seçin

￮ Ağır yük və yüksək tezlikli təsir: Hidravlik bufer qolu tipini seçin (B/C/D/E)

Bir Cümlə Xülasə

     SOLH RSQ seriyalı sabit hündürlüklü dayandırıcı silindrlər sərt sabit montaj quruluşu, müxtəlif çubuq ucu variantları, 4 tərəfli açar quraşdırılması və yağsız uzun ömür performansına malikdir, müxtəlif avtomatlaşdırılmış konveyer və emal stansiyaları üçün qənaətcil, sabit və zərbəyə davamlı standart dayandırma həlləri təmin edir.
