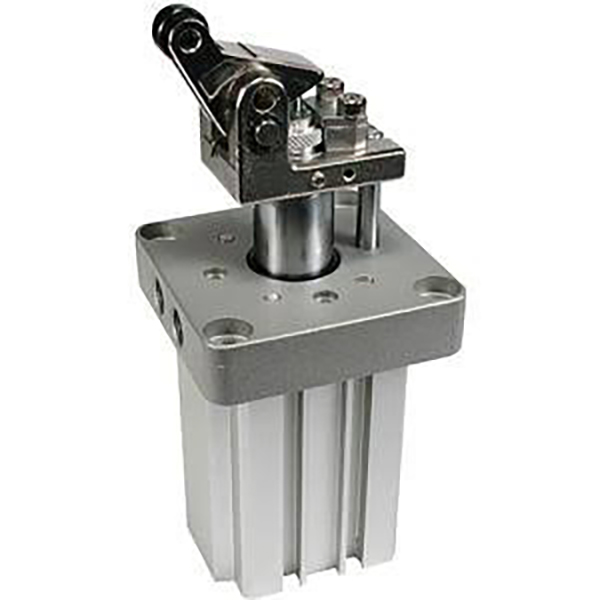

RS2H Seriyası Ağır Dayanacaqlı Silindr | Tənzimlənən Hidravlik Tampon Lever Stop Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Üstünlükləri

     SOLH RS2H seriyası ağır yük daşıyan konveyer xəttinin yerləşdirilməsi və məhdudlaşdırılması üçün peşəkar şəkildə hazırlanmış, yeni nəsil ağır yük daşıyan qol tipli dayandırıcı silindrdir. Böyük buruq ölçülərində φ50/63/80 mm mövcuddur, o, ultra yüksək dayanma gücünə, tənzimlənən hidravlik tampona, yüngül yığcam quruluşa və üstün zərbə müqavimətinə malikdir. Xüsusilə 50-500 kq-lıq ağır altlıqlar və alət plitələri üçün tətbiq oluna bilən o, iş parçasının dayandırılması, daşınma yerinin təyin edilməsi və stansiyanın məhdudlaşdırılması ssenarilərində geniş istifadə olunan ağır yüklü avtomatlaşdırılmış konveyer xətləri üçün əsas dayandırıcı komponent kimi xidmət edir.

  1.1 Təkmilləşdirilmiş Ağır Yük Performansı

     Ənənəvi RS1H seriyası üçün təkmilləşdirilmiş bir əvəz olaraq, RS2H dayandırma qüvvəsində 30%-dən çox artım əldə edir. Birləşdirilmiş qolu gücləndirici və hidravlik bufer quruluşunu qəbul edərək, yüksək tezlikli zərbə yüklərinə mükəmməl dözür və 50 kq-dan 500 kq-a qədər olan ağır iş parçalarını sabit şəkildə məhdudlaşdırır, qeyri-kafi qüvvə və köhnə modellərin ağır yük siklik əməliyyatı altında asan sıradan çıxması problemlərini həll edir.

  1.2 Yığcam və Yüngül Optimallaşdırma

     RS1H seriyası ilə müqayisədə, φ63-30 vuruş modeli ümumi çəkisini 22% azaldır və ümumi uzunluğu 9 mm qısaldır. Optimallaşdırılmış inteqrasiya edilmiş struktur daha kiçik ölçü, daha yüngül çəki və daha yüksək dayanıqlıq əldə etməklə ümumi struktur sərtliyini yaxşılaşdıraraq quraşdırma sahəsinə qənaət edir.

  1.3 Əsas tənzimlənən hidravlik tampon

     Standart olaraq quraşdırılmış tənzimlənən hidravlik bufer. İstifadəçilər fırlanan tənzimləmə diski vasitəsilə sönümləmə müqavimətini sərbəst şəkildə tənzimləyə və müxtəlif ağırlıqlara və daşıma sürətlərinə uyğunlaşa bilərlər. Bufer, M4 quraşdırma vintini gevşetməklə, yerində texniki xidmətin səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdıraraq və dayanma müddətini azaldaraq alətsiz tez dəyişdirilməsini dəstəkləyir.

  1.4 Yüksək Sərtlik Qolu və İkili Rolik Dizaynı

     Yüksək güclü rıçaq təkmilləşdirilmiş daxili bufer quruluşu ilə təchiz edilmişdir. İki rulon materialı variantı mövcuddur: aşınma müqaviməti və çatlamaya qarşı performansa malik qatran (L) və karbon polad (M). Böyüdülmüş diyircəkli diametri hamar yuvarlanma əməliyyatını və güclü əyilmə qabiliyyətini təmin edir, ağır yükün dayanması zamanı tıxanma və eksantrik yük zədələnməsinin qarşısını effektiv şəkildə alır.

 1.5 Tamamilə dəyişdirilə bilən və müxtəlifləşdirilmiş konfiqurasiyalar

     Quraşdırma ölçüləri ənənəvi RS1H seriyası ilə tamamilə dəyişdirilə bilər, armatur çərçivələrini dəyişdirmədən birbaşa dəyişdirmə və təkmilləşdirməni dəstəkləyir. Opsiyonel genişləndirilmiş funksiyalar mürəkkəb ağır yük iş şəraitinin nəzarət tələblərinə cavab verən anti-rebound kilidləmə mexanizmi, əllə buraxma kilidini açmaq və qolu aşkarlama açarını əhatə edir.

  1.6 Yağsız və Uzun Xidmət Ömrü Quruluşu

     İsteğe bağlı ikiqat fəaliyyət göstərən, yay yüklü ikiqat fəaliyyət göstərən və tək fəaliyyət göstərən rejimlər müxtəlif əməliyyat tələblərini əhatə edir. Sərt xrom örtüklü porşen çubuğu və sərt anodlaşdırılmış silindr gövdəsi əla aşınma müqaviməti və təsir müqaviməti təmin edir. Yağsız əməliyyat dizaynı təmiz mühitlərə və aşağı texniki xidmət xərcləri və uzun xidmət müddəti ilə qaynaq sıçramasına davamlı iş şəraitinə uyğunlaşır.

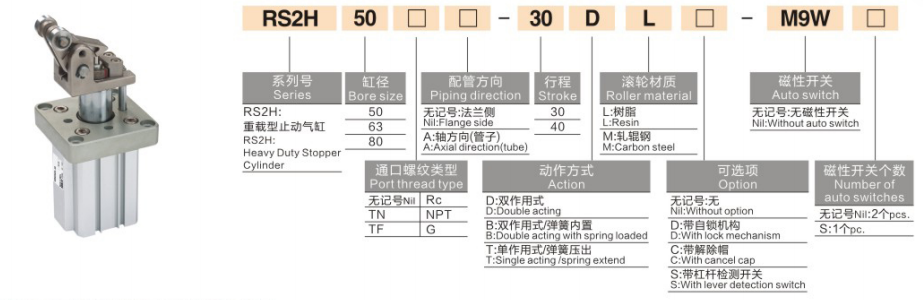

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1.Tipik Model Nümunələri: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Standart Sifariş Nümunələri

    • Ümumi Ağır Yük Modeli: RS2H63-30LD-M9BW (φ63 çuxur, 30 mm vuruş, qatran diyircəkli, ikitərəfli, M9BW maqnit açarı ilə)

    • Yüksək təhlükəsiz kilidləmə modeli: RS2H80-40TM-XC102 (φ80 çuxur, 40 mm vuruş, karbon polad diyircəkli, tək təsirli, rebound əleyhinə kilidləmə mexanizmi ilə)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkiqat təsirli, yay yüklü ikiqat təsirli, yay uzatma tək təsirli

     • İşçi təzyiq diapazonu: 0,05~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit)

     • Bufer sistemi: Standart quraşdırılmış tənzimlənən hidravlik tampon + ikitərəfli rezin tampon

     • Yağlama rejimi: Yağsız əməliyyat

     • Quraşdırma üsulu: Standart flanş montajı, 4 tərəfli maqnit açar montajı mövcuddur

  3.2 Standart Buruq və Vuruş Kombinasiyası

  3.3 Nəzəri Dayanma Qüvvəsi (Vahid: kN @0.5MPa, Lever Çıxışı)

  3.4 Məhsul çəkisinin müqayisəsi (vahid: kq @ Standart vuruş)

4. Əsas Konfiqurasiya və Seçim Təlimatları

 4.1 Rolik materialının seçimi

     • Qatran Roller (L): Palet səthlərində aşağı səs-küy və cızıqlara qarşı. Yüngül/orta yüklər (50–200 kq) və yüksək sürətli əməliyyat (≤0,5 m/s) ssenariləri üçün idealdır, iş parçalarını qoruyaraq sabit dayanmanı təmin edir.

     • Karbon Polad Roller (M): Ultra yüksək aşınma müqaviməti və güclü zərbə müqaviməti. Ağır yüklər (200–500 kq), yüksək tezlikli velosiped sürmə (≥1000 dəfə/gün) və uzun xidmət müddəti ilə ağır sənaye iş şəraiti üçün uyğundur.

  4.2 İş rejiminin seçilməsi

     • İkitərəfli (D): Maksimum dayandırma qüvvəsi ilə iki istiqamətli idarə olunan sıxma və buraxma. Ağır yük və yüksək tezlikli start-stop iş şəraiti üçün optimallaşdırılmışdır.

     • Yaylı İki Təsirli (B): Avadanlıqların və personalın təhlükəsizliyinin prioritetləşdirilməsi, elektrik kəsilməsi zamanı avtomatik buraxılış. Təhlükəli stansiyalar və söndürülmə mühafizə ssenariləri üçün mükəmməldir.

     • Tək fəaliyyətli (T): Yay uzadılması, hava sıxılma geri çəkilmə rejimi. Enerjiyə qənaət edən və sərfəli, yüngül yük və aşağı tezlikli dayandırma ssenariləri üçün tətbiq olunur.

  4.3 İsteğe bağlı ağır funksiyalı aksesuarlar

     • Kilidləmə Mexanizmi (-XC102): İş parçasının geri qayıtmasının və yerdəyişməsinin qarşısını almaq üçün dayandıqdan sonra avtomatik kilidləmə, yüksək sürətli yüngül yüklü və sürüşmə əleyhinə stansiyalar üçün uyğundur.

     • Manual Unlock Funksiyası: Elektrik kəsilməsi və ya avadanlıqların nasazlığı zamanı qolu əl ilə buraxın, təhlükəsiz və rahat yerdə texniki xidmətin təmin edilməsi.

     • Qolu aşkarlama açarı: Qolu uzatma və sıfırlama vəziyyətini aşkar edir, PLC əlaqə nəzarətini və ağıllı istehsal xətləri üçün avtomatlaşdırılmış bloklama əməliyyatını dəstəkləyir.

5. Tipik Tətbiq Ssenariləri

     • Ağır Palet Konveyer Xətləri: Avtomobil, məişət texnikası və logistika sənayelərində 200-500 kq ağır alət lövhələrinin dayanması, daşınması və yerdəyişməsinin qarşısını almaq üçün ixtisaslaşdırılmışdır, sabit ağır yükü məhdudlaşdıran performans təmin edir.

     • Qaynaq və Dəzgah Ağır Stansiyaları: Qaynaq qurğularının ağır yüklə sıxılması, dəzgahın yüklənməsi/boşaldılmasının məhdudlaşdırılması və ağır qəliblərin yerləşdirilməsi üçün tətbiq edilir. Tampon quruluşu güclü təsirə davamlıdır və qaynaq şlaklarının aşınmasının qarşısını alır.

     • Avtomatlaşdırılmış Anbar və Transfer Sistemləri: Stereoskopik anbar paletinin dayandırılması, AGV dok yerləşdirməsi və sabit hərəkət və etibarlı siqnal rəyinə malik ağır yük daşıma mexanizminin məhdudlaşdırılması üçün istifadə olunur.

     • Yüksək Sürətli Ağır Yük daşıyan konveyer xətləri: Rolikli və lentli konveyer xətlərində yüksək sürətli (≤0,8m/s) ağır iş parçalarını dayandırmaq üçün uyğundur. Tənzimlənən hidravlik tampon hamar və sıfır təsirsiz dayanma prosesini təmin edir.

6. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq Ölçüsü Seçimi: İş parçasının çəkisinə və daşıma sürətinə görə çuxur seçin. Təhlükəsizlik standartına əməl edin: nəzəri dayandırma qüvvəsi ≥ faktiki yük × 2. 200 kq-dan aşağı yük üçün φ50, 200–350 kq yük üçün φ63, 350 kq-dan yuxarı yük üçün φ80.

     2. Rolik material seçimi: Yüngül yük və yüksək sürətli ssenarilər üçün qatran çarxını (L) seçin; ağır yük və yüksək tezlikli velosiped ssenariləri üçün karbon polad çarxını (M) seçin.

     3. Funksional Konfiqurasiya Seçimi: Ağır yük və yüksək tezlikli iş şəraiti üçün ikiqat fəaliyyət göstərən (D) + karbon polad çarxı seçin; anti-rebound tələbləri üçün kilidləmə mexanizmi (-XC102) əlavə edin; təhlükəsizlik prioritet stansiyaları üçün yaylı tipli (B) qəbul edin.

Bir Cümlə Xülasə

     SOLH RS2H seriyalı təkmilləşdirilmiş ağır dayanma silindri 30% daha yüksək dayanma gücü, yüngül yığcam struktur, tənzimlənən hidravlik tampon və ikili diyircəkli seçimlərə malikdir, 50-500 kq ağır yüklü avtomatlaşdırılmış konveyer xətləri üçün yüksək dayanıqlılıq, təsirə qarşı və texniki xidmət baxımından əlverişli peşəkar dayandırma həlləri təmin edir.
