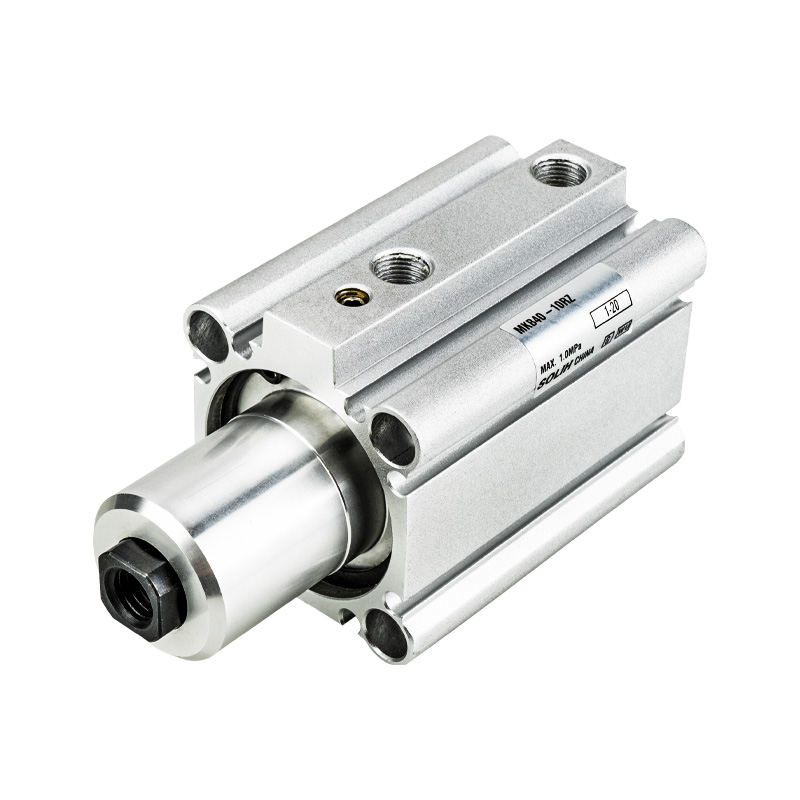

MK Seriyası Fırlanan Clamp Silindr | 90° Fırlanma və Xətti Qısqac 2-in 1-də Pnevmatik Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH MK seriyası 90° fırlanma və xətti sıxma hərəkətini birləşdirən standart 2-in 1-də fırlanan sıxac silindridir. 5 mm ilə 50 mm arasında dəyişən standart sıxma vuruşları ilə φ12 mm-dən φ63 mm-ə qədər olan buruq ölçülərini əhatə edir. Ultra kompakt quraşdırma, 3 dəfə təkmilləşdirilmiş icazə verilən ətalət fırlanma anı, 4 tərəfli maqnit açarı montajı və isteğe bağlı sola/sağa fırlanma xüsusiyyəti ilə bu silindr iş parçasının yerləşdirilməsi, sıxılması və bərkidilməsi üçün məkan məhdud avtomatlaşdırılmış stansiyalar üçün idealdır və standart avtomatlaşdırılmış qurğu sistemləri üçün əsas pnevmatik komponent kimi xidmət edir.

1. Qarışıq fırlanma və sıxma hərəkəti

• İş ardıcıllığı: Geri çəkin → 90° sola/sağa fırlanma → sıxmaq üçün uzatın; Ardıcıllıqla tərs: sıxacın sərbəst buraxılması üçün geri çəkin → tərs 90° fırlanma → sıfırlama üçün uzadın.

• Yüksək Dəqiqlikli Yerləşdirmə: ±5° dözümlülüklə sabit 90° fırlanma bucağı, əla anti-fırlanma performansı və etibarlı təkrarlanan yerləşdirmə dəqiqliyi təmin edir.

2. Təkmilləşdirilmiş Yüksək Yük Tutumu

• 3X daha yüksək ətalət fırlanma anı: Yeni təkmilləşdirilmiş MK seriyası, yüksək sürətli işləmə və böyük ətalətli iş parçasının sıxma ssenarilərinə mükəmməl uyğunlaşaraq, ənənəvi MK2 seriyasının ağır yük performansına uyğun olaraq, icazə verilən ətalət momentini üç dəfə artırır.

• Güclü Sıxma Gücü: Maksimum φ63 çuxurlu model 0,5MPa-da 12,4 kN-ə qədər güclü sıxma qüvvəsi təmin edərək, ağır yük tətbiqləri üçün sabit və möhkəm sıxma təmin edir.

3. Kompakt Bədən və Çevik Çox İstiqamətli Quraşdırma

• İncə və Qısaldılmış Struktur: Adi MK2 silindrlərindən 3~10 mm daha qısa ümumi uzunluğu olan ultra nazik korpus dizaynı, dar və yığcam avadanlıq sxemləri üçün yerdən istifadəni xeyli yaxşılaşdırır.

• Çoxtərəfli keçid montajı: 4 tərəfli maqnit açarının quraşdırılmasını dəstəkləyir (yalnız 2 tərəfli üçün φ20/φ25). Quraşdırılmış keçid dizaynı çevik və səliqəli dövrə sxeminə imkan verən xarici təsir və müdaxilənin qarşısını alır.

• Universal montaj üsulu: Müxtəlif montaj tələblərinə cavab vermək üçün birbaşa sabit montaj və flanş montajına uyğun olan deşiklər və ikitərəfli yivli deliklərlə təchiz edilmişdir.

4. Etibarlı və Davamlı Performans

• Stabil tamponlama: İkitərəfli rezin tamponları olan ikiqat fəaliyyət göstərən struktur uzunmüddətli sabit siklik əməliyyat üçün əməliyyat təsirini, vibrasiyanı və səs-küyü effektiv şəkildə azaldır.

• Yağsız Əməliyyat: Tozsuz və təmiz iş mühitləri üçün uyğun olan peşəkar yağsız yağlama dizaynını qəbul edir.

• Standart Maqnit Konfiqurasiyası: Maqnit açarları üçün qorunan montaj yivləri olan daxili maqnit halqa, vuruş mövqeyinin aşkarlanması üçün əlverişlidir.

Tam Model Adlandırma Qaydaları və Sifariş Nümunələri

1.Tipik Model Nümunələri: MKB20-10RZ, MKB40-20LZ-M9BW

2.Standart Sifariş Nümunələri

• Standart sağa fırlanma: MKB25-15RZ (φ25 çuxur, 15 mm vuruş, saat istiqamətində fırlanma, keçid yoxdur)

• İkili açarlarla sola fırlanma: MKB32-20LZ-2S (φ32 delik, 20 mm vuruş, saat yönünün əksinə fırlanma, ikili mövqe açarları)

• Böyük Buruqlu Ağır Yük Tipi: MKB63-50RZ (φ63 çuxur, 50 mm maksimum vuruş, ağır yüklərin sıxılması üçün sağ fırlanma)

Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

1. Əsas Spesifikasiyalar

• Əməliyyat rejimi: İkiqat təsirli birləşmə hərəkəti (90° fırlanma + xətti sıxma)

• İşçi təzyiq diapazonu: 0,1~1,0MPa; Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -10℃~70℃ (donmaz); -10℃~60℃ maqnit açarları quraşdırılmışdır

• Pistonun işləmə sürəti: 50~200mm/s

• Bufer rejimi: İkitərəfli rezin tampon

• Yağlama rejimi: Yağsız əməliyyat (yağlama tələb olunmur)

2. Sıxma Gücü Məlumatı (Vahid: kN @0.5MPa)

3. İcazə verilən ətalət fırlanma anı (vahid: kq·m²)

4. Məhsulun Çəkisi (Vahid: kq @20mm Stroke)

Tipik Tətbiq Ssenariləri

• İş parçasının yerləşdirilməsi və sıxılması: Dəzgah qurğuları, qaynaq yerləşdirmə, ştamplama fiksasiyası və montaj stansiyasının sıxılması üçün geniş istifadə olunur. İnteqrasiya edilmiş 2-in-1 fırlanma və sıxma dizaynı mexaniki quruluşu asanlaşdırır və quraşdırma sahəsinə qənaət edir.

• Elektron və dəqiq komponentlərin bərkidilməsi: Yağsız və az toz xüsusiyyətləri yüksək təmizlik və yüksək dəqiqlik tələblərinə cavab verən yarımkeçirici qabın sıxılması, telefon qabığının yerləşdirilməsi və mikro dəqiqlikli hissələrin bərkidilməsi üçün mükəmməl uyğun gəlir.

• Avtomatlaşdırılmış köçürmə məhdudiyyəti: Sabit və təkrarlanan mürəkkəb hərəkət performansını təmin edən fırlanan masanın məhdudlaşdırılması, sürüşmə mexanizminin yerləşdirilməsi və qısa vuruşlu fırlanan sıxma stansiyaları üçün idealdır.

• Ağır yüklü fiksasiya stansiyaları: Yüksək sıxma qüvvəsi və əla əyilmə qabiliyyəti ilə təchiz olunmuş, ağır iş parçasının sıxılması, qəliblərin bərkidilməsi və böyük yüklərin dəqiq yerləşdirilməsi ssenariləri üçün uyğundur.

3 Addımlı Tez Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki sıxma yükünə uyğun olaraq delik ölçüsünü seçin. Nəzəri sıxma qüvvəsini ≥ faktiki yük × 1,5 təhlükəsizlik əmsalı ilə təmin edin; ağır iş şəraiti üçün φ40 və ya daha böyük çuxura üstünlük verin.

2. Vuruş seçimi: Standart sıxma vuruşu 5 mm ilə 50 mm arasında dəyişir. Faktiki iş parçasının hündürlüyünə əsaslanaraq vuruş seçin və mexaniki müdaxilənin qarşısını almaq üçün 3~5mm kənarı ehtiyatda saxlayın.

3. Konfiqurasiya seçimi

￮ Fırlanma istiqaməti: Saytdakı stansiya planına uyğunlaşdırmaq üçün RZ (saat əqrəbinin əksinə sağa fırlanma) və ya LZ (saat əqrəbinin əksi istiqamətində sola fırlanma) seçin.

￮ Mövqe aşkarlanması: Sıxma və sərbəst buraxma statusu üçün ikili mövqe siqnallarını əldə etmək üçün 2S ikili keçid konfiqurasiyasını seçin.

Bir Cümlə Xülasə

     SOLH MK seriyalı standart fırlanan sıxac silindri 90° fırlanma və xətti sıxma funksiyalarını özündə birləşdirir, 3 dəfə təkmilləşdirilmiş ətalət fırlanma momenti, ultra yığcam gövdə, çox istiqamətli montaj və güclü ağır yükdə sıxma qabiliyyətinə malikdir, yer qənaət edən və yüksək dayanıqlı pnevmatik fiksasiya stansiyaları üçün optimal həll kimi xidmət edir.
