MHZ2 / MHZL2 Paralel Hava Tutucu Tam Məhsulun Təqdimatı

Brend: SOLH by Richge Technology

Məhsula Baxış

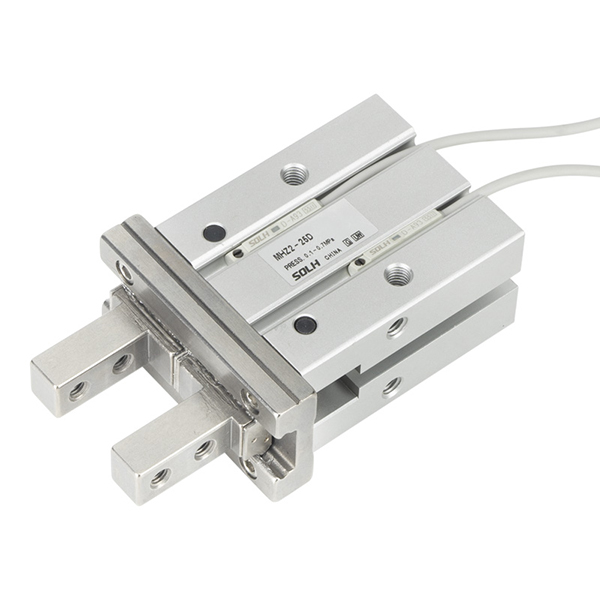

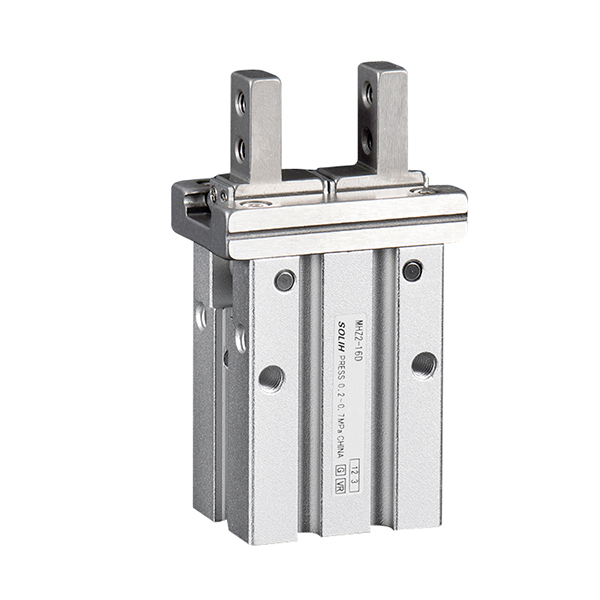

     SOLH MHZ2 (standart vuruş) və MHZL2 (uzun vuruş) ikili porşenli sinxron paralel hava tutucularıdır. Simmetrik ikili porşenlər və dəqiq xətti bələdçi relsləri ilə idarə olunan çənələr əyilmə olmadan paralel olaraq açılır və bağlanır, bu da ultra yüksək təkrar yerləşdirmə dəqiqliyini təmin edir. Mövcud deşiklər: 10/16/20/25 mm, üç iş rejimini dəstəkləyir: ikiqat fəaliyyət (D), tək fəaliyyətli normal açıq (S), tək fəaliyyətli normal qapalı (C). Bir çox dəyişdirilə bilən çənə üslubları və gövdə portu planları isteğe bağlıdır, PLC bloklanması üçün açıq/qapalı mövqe siqnallarını aşkar etmək üçün M9BW maqnit açarları ilə uyğun gəlir.

     -- MHZ2: Yüksək sürətli və yüksək dövrəli avtomatlaşdırılmış kütləvi istehsal üçün nəzərdə tutulmuş standart qısa vuruşlu universal tutucu

     -- MHZL2: Dərin boşluq və böyük ölçülü iş parçası ilə işləmək üçün genişləndirilmiş uzun açılış vuruşu variantı

     Hər iki seriya eyni montaj ölçülərini və ehtiyat hissələrini paylaşır, idxal edilən ekvivalent tutucularla tamamilə dəyişdirilə bilər. 3C elektronikasında, dəqiq avadanlıqlarda, qablaşdırma avtomatlaşdırılmasında və kiçik iş parçalarının yükləmə/boşaltma stansiyalarında geniş şəkildə tətbiq olunur.

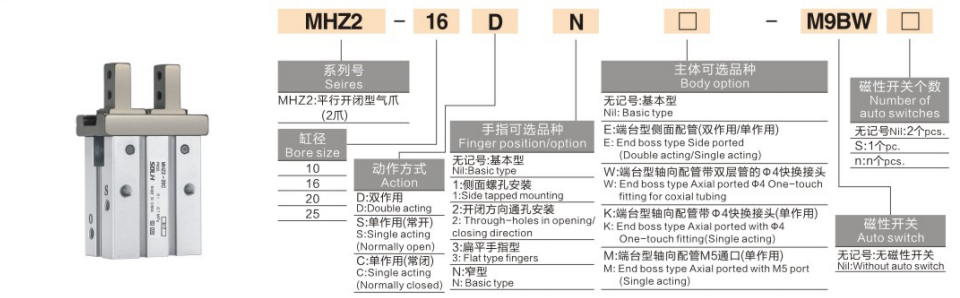

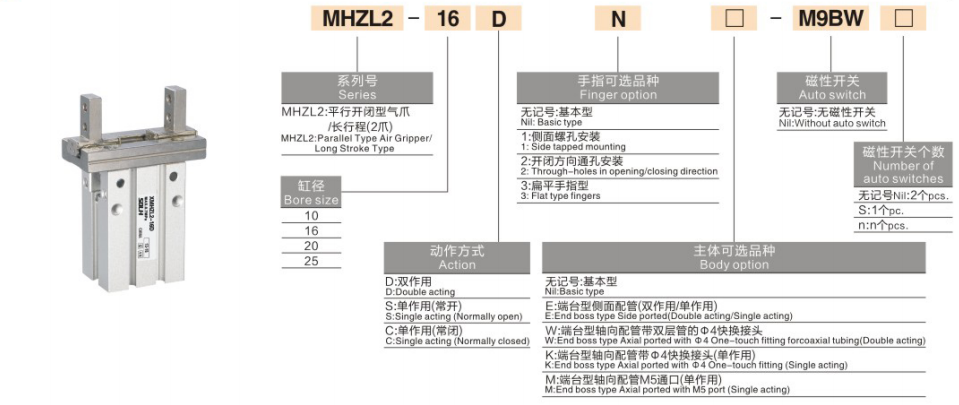

Model Kodlaşdırma Qaydasını tamamlayın

    Universal format:Seriya-Bore-Action-Çənə Variantları-Gövdə Portu Variantları-Maqnit Keçid Modeli-Açıqlayıcı Miqdar

 1. Kod Seqmentinin Tərifi

   1.1 seriyası

     -- MHZ2: Standart vuruşlu 2 çənəli paralel tutucu

     -- MHZL2: Uzun vuruşlu 2 çənəli paralel tutucu

   1.2 Buruq: 10 / 16 / 20 / 25 mm

   1.3 Fəaliyyət rejimi

     -- D: İkiqat təsirli - sıxac üçün hava, buraxmaq üçün əks hava, maksimum sıxma qüvvəsi, kütləvi istehsal standartı

     -- S: Tək Fəaliyyətli YOX Normalda Açıq – Hava təchizatı sıxacları; elektrik söndürüldükdə yay avtomatik olaraq sərbəst buraxılır, isti ştamplama stansiyalarında iş parçasının əzilməsinin qarşısını alır

     -- C: Tək Fəaliyyətli NC Normalda Qapalı – Hava təchizatı buraxılışları; yay hava təzyiqi olmadan sıxma qüvvəsini saxlayır, robotun yuxarı idarə edilməsi üçün iş parçasının düşməsinin qarşısını alır

   1.4 Çənə Seçimi

     -- Boş: Standart əsas çənə

     -- 1: Uzadılmış xüsusi qurğuların quraşdırılması üçün yandan tıqqıltılı çənə

     -- 2: Armaturun bərkidilməsi üçün içəri daxil olan boltlar ilə deşikli çənə

     -- 3: Nazik təbəqələr və dar boşluqlu iş parçaları üçün nazik düz çənə

     -- N: Dar eni çənə, yığcam məhdud avadanlıq yerləşdirilməsi üçün incə gövdə

   1.5 Body Port Layout

     -- Boş: Standart yan hava limanları

     -- E: Son yan port növü (tək/ikiqat fəaliyyətlə uyğundur)

     -- W: Əvvəlcədən quraşdırılmış son eksenel port Φ4 ikiqat itələyici fitinq (yalnız ikiqat təsirli)

     -- K: Φ4 itələyici fitinqli son eksenel port (yalnız tək təsirli)

     -- M: Son eksenel M5 düz iplik portu (yalnız tək fəaliyyət göstərir)

  1.6 Maqnit açarı

     -- Boş: Mövqe aşkarlama açarı olmadan

     -- M9BW / M9BL: Açıq/qapalı geribildirim statusuna standart maqnit qamış keçidi

   1.7 Dəyişdirici Kəmiyyət Suffiksi

     -- Boş: standart olaraq 2 ədəd açar, hər iki sıxac və buraxma mövqelərini aşkar edin

     -- S: tək statusun monitorinqi üçün 1 ədəd tək açar

  2. Sifariş üçün istinad nümunələri

   2.1 MHZ2-16D-N-M9BW

     -- Standart vuruş tutucu, buruq 16, ikiqat təsirli, dar çənə, 2 ədəd M9BW maqnit açarları, əsas yan port gövdəsi.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Uzun vuruşlu tutucu, 20 delikli, ikiqat təsirli, düz nazik çənə, yan port gövdəsi, tək M9BW maqnit açarı.

MHZ2 VS MHZL2 Əsas Müqayisə Cədvəli

Paylaşılan Daxili Quruluş və Əsas Üstünlüklər (MHZ2 & MHZL2)

  1. Simmetrik İkili Porşenli Sinxron Sürücü

     -- Sol və sağ porşenlər balanslaşdırılmış gərginliklə çənələri sinxron şəkildə itələyir, tutma zamanı yana sürüşmə və ya əyilmə sürüşməsi, çiplər və PCB kimi mikro komponentlər üçün sabit yerləşdirmə.

  2. Yüksək aşınmaya davamlı xətti bələdçi dəmir yolu

     -- PTFE özünü yağlayan sürgülər, aşağı sürtünmə və güclü zərbə müqaviməti ilə birləşdirilmiş sərt xrom ərintisi bələdçi relsi. Fabrikdən əvvəlcədən doldurulmuş uzun ömürlü yağ, yağsız hava dövrəsinə uyğundur.

  3. Ultra Yüksək Təkrar Yerləşdirmə Dəqiqliyi

     -- Bütün 10~25 çuxurda ±0,01 mm təkrarlanma, dəqiq elektronika və aparat seçimi üçün sıfır ölçülü sapma.

  4. Çox Bucaqlı Universal Montaj

     -- Aşağı, iki tərəfdən və gövdənin yuxarı hissəsində bərkidilmiş montaj delikləri; çənələr üfüqi, şaquli və ya tərs şəkildə quraşdırıla bilən yan kranı, deşikli, düz və dar üslubları dəstəkləyir.

  5. Üç Təhlükəsiz Yay Sıfırlama Rejimi

     -- İkiqat təsirli D: 24 saat fasiləsiz kütləvi istehsal üçün sabit ardıcıl sıxma qüvvəsi

     -- Tək fəaliyyət göstərən S NO: Elektrik kəsildikdə avtomatik buraxılır, hissələri isti pres / ştamplama stansiyalarında əzilməkdən qoruyur

     -- Tək fəaliyyət göstərən C NC: Hava təchizatı olmadan daimi sıxışdırma, yerüstü robot EOAT üçün iş parçasının düşmə riskini aradan qaldırır

  6. İnteqrasiya edilmiş Maqnit Mövqe Təsbiti

     -- Silindr gövdəsinin daxilində quraşdırılmış maqnit halqası; M9BW açarı avtomatlaşdırılmış bloklama məntiqi üçün iş parçasının mövcudluğunu və çənə vəziyyətini qiymətləndirmək üçün rəqəmsal siqnalı PLC-yə ötürür.

  7. Diversified Integrated Port Layout

     -- Standart yan port, son yan port, eksenel əvvəlcədən yığılmış itələyici fitinq variantları, robot uc effektoru üçün əlavə adapterlər olmadan boruların marşrutunu sadələşdirir.

Vahid Universal Texniki Spesifikasiya Cədvəli

Nəzəri sıxma qüvvəsi @0,5MPa (vahid: N)

Addım-addım seçim bələdçisi

  1. Vuruş seçimi

     -- Kiçik nazik hissələr, dar açılış, yüksək sürət və tezlik tələb edir → MHZ2 standart vuruş

     -- Böyük ölçülü iş parçaları, dərin boşluqlu qəliblərin sökülməsi, geniş açılış tələb olunur → MHZL2 uzun vuruş

  2. Fəaliyyət Rejiminin Seçimi

     -- 24 saat fasiləsiz istehsal, sıxma gücünü maksimuma çatdırın → D ikiqat təsirli

     -- İsti pres / ştamplama stansiyası, enerji itkisindən sonra iş parçasının əzilməsinin qarşısını alın → S tək fəaliyyət göstərən NO

     -- Robotun yerdən yüklənməsi/boşaldılması, elektrik kəsilməsi zamanı hissənin düşməsinin qarşısını alın → C tək fəaliyyət göstərən NC

 3. Çənə Stil Seçimi

     -- Məhdud yerə malik kompakt mini qurğu → N dar çənə

     -- Nazik təbəqələr, PCB, dar boşluqlarla işləmə → 3 düz nazik çənə

     -- Uzadılmış xüsusi qurğular quraşdırmaq lazımdır → 1 yan tıqqıltılı çənə / 2 deşikli çənə

 4. Body Port Layout Seçimi

     -- Sabit adi iş stansiyası, standart boru marşrutu → boş standart yan port gövdəsi

     -- Robot EOAT, boru sxemini sadələşdirin → W/K/M eksenel əvvəlcədən quraşdırılmış push-in port gövdəsi

     -- Dar şkaf tərəfi boru sahəsi → E ucu yan port gövdəsi

 5. Mövqe Siqnalının Aşkarlanması Seçimi

     -- Tam avtomatik istehsal xətti, PLC iş parçası və çənə vəziyyəti ilə bağlı rəy tələb edir → M9BW maqnit açarlarını təchiz edin (2 ədəd standart)

     -- Avtomatik siqnal məntiqi olmayan sadə əl qurğusu → Maqnit açarı olmayan əsas model

Tipik Sənaye Tətbiq Ssenariləri

  1. MHZ2 Standart Vuruş Tətbiqi

     -- 3C Electronics: PCB, çiplər, birləşdiricilər, kiçik plastik hissələrin yüksək sürətli çeşidlənməsi və seçilməsi

     -- Həssas Avadanlıq: Mikro valların, vintlərin, möhürlənmiş miniatür komponentlərin yüksək tezlikli yüklənməsi/boşaldılması

     -- Qablaşdırma Maşınları: Şüşə qapaqlarının, kiçik kartonların və etiketlərin yerləşdirilməsi və sıxılması

     -- Optik Təftiş Avadanlığı: Vizual aşkarlama stansiyaları üçün mini hissə yerləşdirmə qurğusu

  2. MHZL2 Uzun Vuruş Tətbiqi

     -- Böyük plastik hissələr, qalın boşqablar və çox qatlı yığılmış material tutma qabiliyyəti

     -- Dərin boşluqlu qəlib hissəsinin boşaldılması, köməkçi injection qəlibləmə böyük iş parçasının sökülməsi

     -- Kartonlar, sərt plastik qutular və böyük ölçülü iş parçasının ötürülməsi

     -- Qarışıq ölçülü çox-spesifik materialla işləmək üçün robot son effekti

Standart uyğunlaşdırılmış pnevmatik dövrə həlləri

  1. Dövrə 1: Kütləvi İstehsal Xətləri üçün İki Təsirli Tutucu

     -- AFC hava xidməti bölməsi → 4V210 5/2 solenoid klapan → PU6 boru → MHZ2/MHZL2 tutucu (M9BW PLC rəqəmsal girişinə simli keçid)

  2. Dövrə 2: Yerüstü Robotlar üçün Güc Söndürmə Təhlükəsizliyi Devresi

     -- AR təzyiq tənzimləyicisi → 3V 3/2 solenoid klapan → MHZ2-XXC tək fəaliyyət göstərən NC uzun vuruşlu tutucu

  3. Dövrə 3: Mini Manual Sadə Quraşdırma Dövrü

     -- AC1500 mini hava xidməti bölməsi → 3F ayaq klapan → PU4 nazik boru → MHZ2-10D miniatür standart tutucu

İstismar və Baxım tədbirləri

     -- AF seriyalı 5μm dəqiqlikli hava filtrini tutucudan yuxarıya quraşdırın; Bələdçi relsinə daxil olan toz tıxaclara səbəb olur və xidmət müddətini kəskin şəkildə qısaldır.

     -- İş parçasının ağırlıq mərkəzini çənənin mərkəzi oxu ilə ciddi şəkildə uyğunlaşdırın; ekssentrik birtərəfli ağır yük relsin qeyri-bərabər aşınmasına səbəb olur.

     -- Yüksək dövrəli əməliyyat üçün sabit 0,4~0,5MPa hava təzyiqini saxlamaq; tam 0,7MPa təzyiq altında uzunmüddətli fasiləsiz işləmədən çəkinin.

     -- Yüksək sürətli çənə zərbəsindən zond zədələnməsinin qarşısını almaq üçün maqnit açarları üçün ehtiyat bufer boşluğu.

     -- Güclü turşu, qələvi və ya yüksək konsentrasiyalı üzvi həlledici olan mühitlərdə uzun müddət istifadə etməyin; sızdırmazlıq komponentləri korroziyaya uğrayacaq və vaxtından əvvəl sıradan çıxacaq.

Bir cümlənin xülasəsi

     SOLH MHZ2 standart yüksək tezlikli və MHZL2 uzun vuruşlu paralel pnevmatik tutucular ± 0,01 mm dəqiqliklə, D/S/C üç fəaliyyət rejimi və M9BW maqnit mövqe açarları ilə təchiz edilmiş, 3C, avtomatik iş parçasının ötürülməsi və avtomatik ötürülməsi üçün istifadə olunan çoxlu dəyişdirilə bilən çənə və port seçimləri ilə ikili porşenli xətti bələdçi quruluşu qəbul edir.
