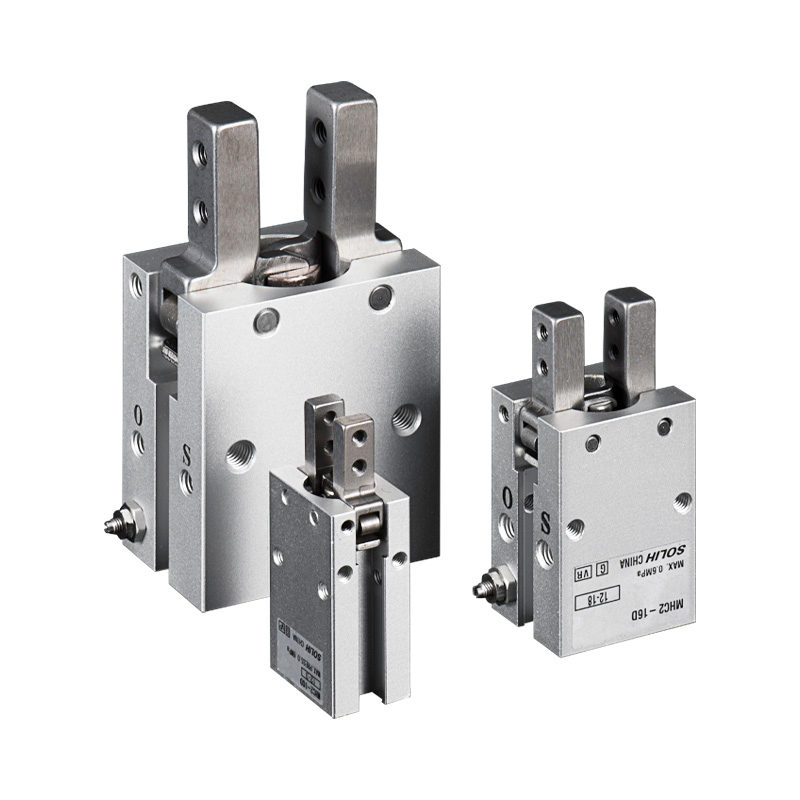

SOLH MHC2 Series Angular Pivot Pnevmatik Tutucu Tam Məhsulun Təqdimatı

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MHC2 seriyası standart dönmə bucaqlı 2 çənəli pnevmatik tutucudur. Rokçu mexanizmini itələyən ikili porşenlər tərəfindən idarə olunan çənələr xətti paralel hərəkət əvəzinə alt dönmə nöqtəsi ətrafında fırlanır. Maksimum çənə yelləncək bucağı: 30°. Mövcud buruq ölçüləri: 6/10/16/20/25mm. İki əməliyyat variantı: ikiqat təsirli (D) və tək fəaliyyətli normal açıq (S). Sürətin tənzimlənməsi üçün quraşdırılmış tənzimlənən tənzimləyici klapanlar. Açıq/qapalı status rəyi üçün M9BW seriyalı maqnit açarları ilə uyğun gəlir. İdxal edilmiş MHC2 ilə birbaşa ölçü mübadiləsi

     MHZ2 paralel tutucuya tamamlayıcı: MHZ2 = çənələrin xətti tərcüməsi; MHC2 = fırlanan çənələr. Dar dərinlikdə quraşdırma sahəsi və iş parçasının xarici tərəfdən tutma tətbiqləri üçün idealdır.

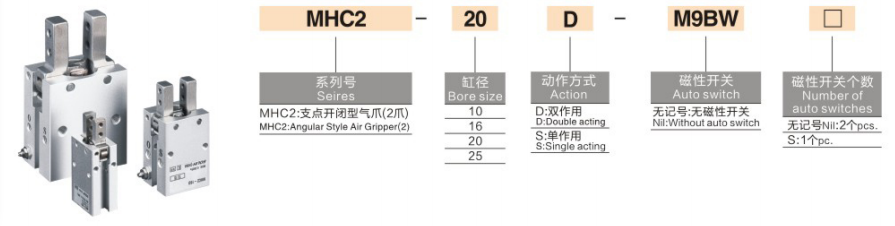

Model Kodlaşdırma Qaydasını tamamlayın

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Seriya kodu, standart pivot bucaq tutucu

     -- 16: Delik ölçüsü: 6/10/16/20/25 mm

     -- İş rejimi

       * D: İkiqat təsirli — Hava təchizatı sıxacları, tərs hava buraxılışları; yüksək sıxma anı, əsas universal tip

       * S: Tək Fəaliyyətli YOX Normalda Açıq — Hava təchizatı sıxacları; yay hava kəsildikdə iş parçasını avtomatik olaraq buraxır

         Qeyd: Standart MHC2 tək fəaliyyət göstərən normal qapalı (NC) variantı təmin etmir

     -- Orta seqment: Bədən seçimi (MHCA2 qısa gövdə / son port variantı; boş = standart yan port baza modeli)

     -- M9BW: Maqnit açarı

        * Boş = Keçid yoxdur (maqnit halqası əvvəlcədən quraşdırılmışdır, yalnız montaj yuvası qorunur)

        * M9BW / M9BL = mövqe rəyi üçün universal bərk vəziyyətli maqnit açarı

     -- Suffiks: Maqnit açarların miqdarı

        * Boş = 2 ədəd standart (həm sıxac, həm də buraxma mövqeyini aşkar edin)

        * S = Yalnız 1 tək maqnit açarı

  2. Standart Sifariş Nümunəsi

    MHC2-16D-M9BW:MHC2 standart bucaqlı dönmə tutucu, 16 dəlik, ikiqat təsirli, 2 ədəd M9BW maqnit açarları, standart yan port gövdəsi.

İş Prinsipi və Əsas Rəqabət Üstünlükləri

  1. Pivot Rocker Swing Mexanizmi

     Çənələr alt döngə ətrafında fırlanır. Açarkən çənə ucları xaricə doğru genişlənir. Paralel tutucuların kifayət qədər dərinlik sahəsi olmadığına görə mexaniki müdaxilə riski olduğu yerlərdə kənar tərəfdən sıxma üçün mükəmməldir. Yelləncək diapazonu: +30° ~ -10°.

  2. Simmetrik İkili Porşenli Sürücü

     Böyük sıxma momenti yaradır; hər iki çənə balanslaşdırılmış yüklə sinxron yellənir. Quraşdırılmış birtərəfli tənzimləyici klapanlar, açılış/bağlanma sürətini tənzimləmək üçün əlavə sürət tənzimləyici fitinqlərə ehtiyac yoxdur.

  3. Aşağı Hündürlük Kompakt Korpus

     İncə kontur, miniatür robot son effekti və dar şkaf quraşdırılması üçün əladır.

  4. Yağsız Əməliyyat

     Fabrikdə əvvəlcədən doldurulmuş, fasiləsiz velosiped sürmək üçün quru süzülmüş sıxılmış hava ilə uyğun gələn uzun xidmətli yağ.

  5. Maqnetik Mövqe Algılama Hazırdır

     Daxili maqnit halqası, iş parçasının mövcudluğuna dair mühakimə etmək üçün çənə vəziyyəti siqnalını PLC-yə ötürmək üçün M9BW açarları ilə əməkdaşlıq edin.

  6. Çox istiqamətli montaj bazası

     Alt səthdə pin dəliklərinin və tıqqıltılı montaj deliklərinin yerləşdirilməsi; üfüqi və şaquli montaj dəstəklənir. Genişləndirilmiş xüsusi armatur çənələrə quraşdırıla bilər.

Vahid Ümumi Texniki Spesifikasiya Cədvəli

Sıxma fırlanma anı cədvəli @0,5MPa (vahid: N·m)

Seçim Müqayisəsi: MHC2 Angular Gripper VS MHZ2 Paralel Tutucu

Addım-addım seçim bələdçisi

  1. İş rejiminin seçilməsi

     -- 24 saat fasiləsiz kütləvi avtomatlaşdırma, tələb maksimum sıxma momenti → D ikiqat təsirli (üstünlük verilir əsas)

     -- İsti presləmə / ştamplama stansiyaları, enerji itkisindən sonra iş parçasının əzilməsinin qarşısını almaq üçün avtomatik buraxma → S tək fəaliyyət YOX

        MHC2 standart seriyası, NC gücü söndürmə tutma növü olmadan. Elektrik kəsildikdən sonra daimi sıxma tələb olunarsa, MHZ2-C seriyasını seçin.

  2. İş şəraiti ilə bağlı mühakimə

  ✅ MHC2-yə üstünlük verin, əgər:

     -- Məhdud avadanlıq dərinliyi; paralel xətti tutucu səyahət zamanı çərçivəyə müdaxilə edir

     -- Yandan qidalanma prosesi, iş parçasını xarici çevrədən tutun

     -- Kiçik plastik korpuslar, butulka qapaqları, boru hissələri üçün xarici sıxma

     -- Mini robot EOAT ultra nazik kompakt tutucu kontur tələb edir

  ❌ Bunun əvəzinə MHZ2 seçin, əgər:

     -- İş parçası fırlanma anı olmadan mərkəzləşdirilmiş sabit sıxma tələb edir

     -- Uzun müddətə uzadılmış xüsusi armatur tələb olunur (ciddi fırlanma anının zəifləməsi riski)

     -- Ultra yüksək təkrar yerləşdirmə ±0,01 mm məcburidir

     -- Söndürmə daimi sıxma (NC adətən bağlıdır) tələb olunur

  3. Siqnalın aşkarlanması seçimi

     -- PLC iş parçası identifikasiyası ilə tam avtomatik istehsal xətti → M9BW maqnit açarlarını təchiz edin

     -- Avtomatik məntiqsiz sadə əl qurğusu → Açarsız əsas model

Tipik Sənaye Tətbiqi Ssenariləri

     -- 3C Avtomatlaşdırma: Plastik korpusların və birləşdiricilərin kənardan bərkidilməsi, miniatür komponentlərin yığılması

     -- Qablaşdırma Maşınları: Şüşə qapaqlarının yığılması, kiçik material qutularının yanal köçürülməsi

     -- Təftiş Alətləri: Boru və silindrik iş parçaları üçün xarici yerləşdirmə

     -- Qapalı məkanda yan seçmək və yerləşdirmək üçün mini robot son effekti

     -- Enjeksiyon qəlibi üçün köməkçi avadanlıq: Mikro plastik hissələrin sökülməsi və yığılması

Standart uyğunlaşdırılmış pnevmatik sxemlər

  1. Dövrə 1: Ümumi ikiqat fəaliyyət göstərən tutucu dövrə

     AFC hava xidməti bölməsi → 4V210 5/2 solenoid klapan → PU6 boru → MHC2 bucaq tutucusu (M9BW PLC girişinə simli açar)

  2. Dövrə 2: Tək Fəaliyyətli Normal Açıq Təhlükəsizlik Dövrü (elektrik itkisindən sonra avtomatik buraxılış)

     -- AR təzyiq tənzimləyicisi → 3V 3/2 solenoid klapan → MHC2-XXS tək fəaliyyət göstərən NO tutucu

İstismar və Baxım tədbirləri

     -- AF seriyalı 5μm dəqiqlikli hava filtrini yuxarı axınına quraşdırın; pivot birləşməsinə daxil olan toz tıxanmaya səbəb olacaq.

     -- Armaturun uzadılması uzunluğunu minimuma endirmək; daha uzun armaturlar güclü effektiv gücün azalmasına və iş parçasının sürüşməsi riskinə səbəb olur.

     -- Eksantrik ağır yükdən çəkinin; birtərəfli qüvvə pivot sancaqlarının aşınmasını sürətləndirir.

     -- Quraşdırılmış drossel vasitəsilə çənə sürətini tədricən tənzimləyin; sürətli yüksək sürətli təsir iş parçalarına zərər verəcəkdir.

     -- Standart möhürlər güclü turşuya, qələvilərə və üzvi həlledicilərə davamlı deyil; korroziyalı mühitlər üçün flüor rezin möhür fərdiləşdirilmiş versiya.

Bir cümlənin xülasəsi

     SOLH MHC2 dönmə bucaqlı yelləncək pnevmatik tutucusu D/S iş rejimləri və quraşdırılmış sürət tənzimləyicisi, dar dərinlikli stansiyalarda kənar tərəfdən bağlama sıxışdırması üçün kompakt aşağı profilli, M9BW maqnit açarları ilə uyğunlaşan rokçu fırlanan çənə mexanizmini qəbul edir, şüşə yan tərəfində geniş şəkildə istifadə olunur, robot qutusu və kiçik hissələrdə plastik qablaşdırma, plastik qablaşdırma və kiçik robot qablaşdırmada istifadə olunur. avtomatlaşdırma avadanlığı.
