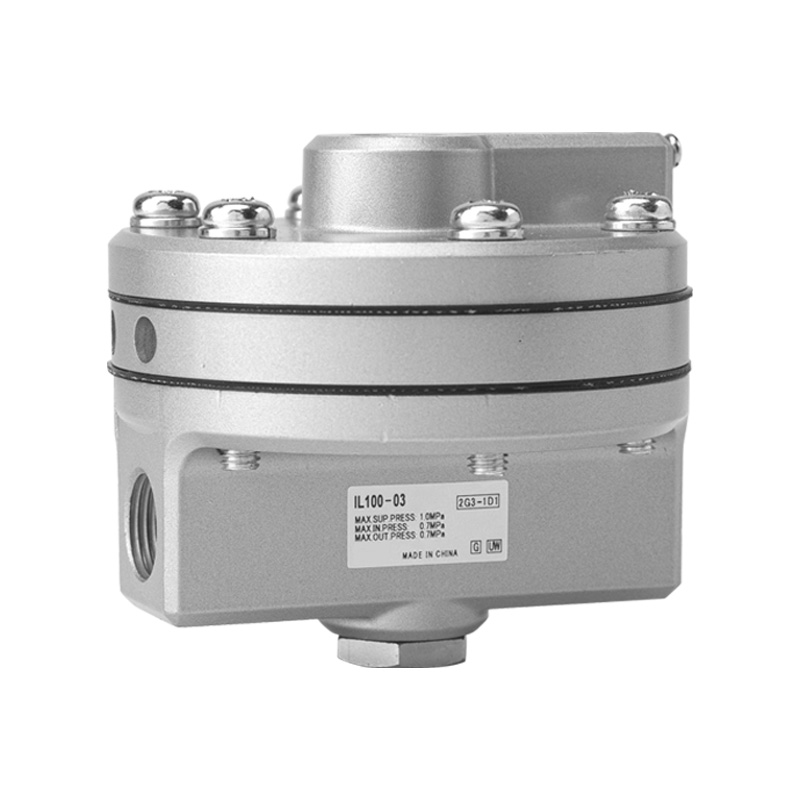

IL100 Series 1:1 Precision Booster Rele (Pnevmatik Gücləndirici)

Brend: SOLH by Richge Technology

Məhsulun Yerləşdirilməsi

     IL100 seriyası pnevmatik siqnal gücləndiricisi və ya səs gücləndiricisi kimi tanınan SMC orijinal modelləri ilə tam dəyişdirilə bilən 1:1 dəqiqlikli gücləndirici reledir. Onun əsas funksiyası aşağı axın idarəetmə siqnallarını bərabər təzyiqli yüksək axınlı hava çıxışına çevirməkdir. O, yüksək dəqiqlik, ultra böyük axın tutumu və ultra sürətli cavab sürəti ilə uzun boru kəmərlərinin çəkilməsi və böyük həcmli pnevmatik aktuatorların yaratdığı yavaş cavab problemlərini effektiv şəkildə həll edir.

 Əsas Funksiya və İş Prinsipi

  1. Əsas tərif

       Dəqiq 1:1 təzyiq izləmə ilə pnevmatik siqnal və həcm gücləndiricisi (çıxış təzyiqi ciddi şəkildə giriş siqnal təzyiqinə bərabərdir).

  2. Əməliyyat məntiqi

     --SIG (Siqnal Portu): Pozisionerlərdən və ya təzyiq tənzimləyicilərindən aşağı axın nəzarət təzyiq çıxışını alır

     --SUP (Təchizat Portu): Əsas sıxılmış hava təchizatına qoşulun, maksimum tədarük təzyiqi 1,0 MPa

     --OUT (Çıxış Portu): Böyük ötürücüləri idarə etmək üçün eyni təzyiqdə yüksək axınlı hava verir

     --EXH (Egzoz Portu): Nəzarət siqnalının təzyiqi azaldıqda qalıq havanı sürətlə xaric edir

 3. Əsas dəyər

     Çıxış axını gücləndirərkən, aktuatorun hərəkətini kəskin surətdə sürətləndirərkən dəqiq siqnal təzyiqini qoruyun.

Əsas Əsas Xüsusiyyətlər

   1. Ultra Yüksək Axın və Ani Cavab

     -- Maksimum axın gücü: 0,7 MPa tədarük təzyiqi altında 6,000 L/dəq (ANR)

     -- Axın əmsalı Cv = 1.1

     --Uzun məsafəli boru kəmərləri, böyük delikli silindrlər və böyük diafraqma ötürücüləri üçün mükəmməldir

   2. Yüksək Dəqiqlik 1:1 Təzyiq İzləmə

     --Xətti xəta ±1% tam miqyasda

     --Histerezis ≤ 1% tam miqyasda

     - Sıfır təzyiq düşməsi və uzunmüddətli sürüşmə ilə dəqiq təzyiq replikasiyası

   3. Çox Port Mövzu Seçimləri

     --Port ölçüləri: 02 (Rc1/4), 03 (Rc3/8)

     --Standart ip: Rc; isteğe bağlı NPT (N şəkilçisi), G paralel ip (F şəkilçisi)

     --Dörd xüsusi port: SIG siqnalı, SUP təchizatı, OUT çıxışı, EXH egzozu

   4. Geniş Temperatur və Xüsusi Fərdi Versiyalar

     --Standart model: -5 ~ +60 ℃

     --Aşağı temp L versiyası: -30 ~ +60 ℃

     --Yüksək temp T versiyası: -5 ~ +100 ℃

     --Missiz S versiyası: Yarımkeçiricilərin istehsalı və yüksək təmizlikli inert qazla uyğun gəlir

   5. Davamlı Kompakt Quruluş

     --Əsas gövdə: Gümüş korroziyaya qarşı boya ilə örtülmüş alüminium ərintisi

     --Xalis çəki: 0,56 kq

     --İki montaj üsulu: Birbaşa yivli quraşdırma; isteğe bağlı metal montaj braketi (B şəkilçisi)

Tam Texniki Spesifikasiya Cədvəli

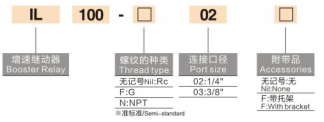

Model Kodunun İzahı (IL100-□-□-□-□)

   Nümunə: IL100-02-N-L-B

     --IL100: Əsas seriya kodu

     --02/03: Port ölçüsü (1/4"/3/8")

     --Mövzu şəkilçisi: N=NPT ip; şəkilçi yoxdur=Rc; F=G ip

     --Xüsusi versiya şəkilçisi: L=aşağı temp; T = yüksək temperatur; S=missiz

     --B: Montaj mötərizəsi ilə təchiz olunmuşdur (şəkilsiz = mötərizəsiz)

   Ümumi Standart Modellər

     --IL100-02: Rc1/4 port, standart temperatur, mötərizə yoxdur

     --IL100-03-B: Rc3/8 port, standart temperatur, montaj mötərizəsi ilə

     --IL100-N03-L: NPT 3/8 sap, aşağı temperatura davamlı variant

Tipik Tətbiq Ssenariləri

     --Prosesə nəzarət klapanları: işə salma sürətini artırmaq üçün mövqeləndiricilərlə birləşdirilmiş pnevmatik tənzimləyici klapanlar və diafraqma ötürücüləri

     --Uzun məsafəli alət hava boru kəmərləri: Ötürücülər və aktuatorlar arasında uzun boruların səbəb olduğu yavaş reaksiyanı aradan qaldırın

     --Böyük həcmli pnevmatik silindrlər: Ağır yük qaldıran, sıxan və böyük vuruşlu mexaniki ötürücülər

     --Yüksək dəqiqlikli yerləşdirmə döngələri: Dəqiq təzyiq izləmə və sürətli reaksiya tələb edən pnevmatik sistemlər

     --Yarımkeçirici və yüksək təmizlikli qaz avadanlığı: Təmiz proses mühitləri üçün missiz S variantı

Bir Cümlə Xülasə

     SOLH IL100 dəyişdirilə bilən gücləndirici rele 1:1 dəqiq təzyiq izləmə, maksimum 6000 L/dəq yüksək axın və ±1% yüksək xətti ultra sürətli reaksiya ilə təmin edir, uzun boru kəmərlərində və böyük həcmli pnevmatik sistemlərdə yavaş işəsalma gecikməsini aradan qaldırmaq üçün xüsusi olaraq hazırlanmışdır.
