HSV Series 3/2 Yollu Əl Slide Valve | Düz Pnevmatik Mənbə Sürüşdürmə Keçici

Brend: SOLH by Richge Technology | Pnevmatik Dövrə Manual Açma-Söndürmə və Təzyiq Təhlili üçün 3/2 Yönlü Öz-özünə Bağlanan Əl Sürgü Klapanı

1. Məhsula Baxış

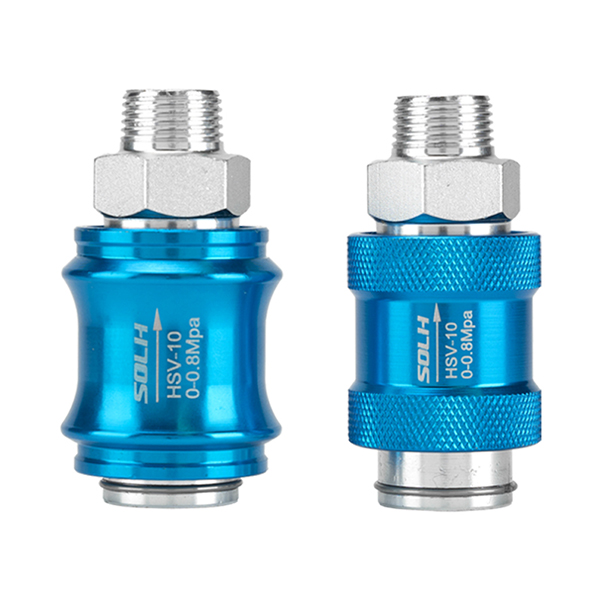

     SOLH HSV seriyası standartdır3/2 yollu əl sürüşmə pnevmatik klapan AirTAC HSV seriyalı spesifikasiyalara tam uyğun və yerli ekvivalent modellərlə universal olaraq dəyişdirilə bilən düz qollu təkan çəkmə strukturu ilə. Qeyri-yaylı öz-özünə kilidlənən dizaynı qəbul edərək, irəli itələməklə hava tədarükünü və geriyə çəkərək təzyiqi azaldan egzozu həyata keçirir. Daxili egzoz məntiqi ilə klapan bağlanarkən qalıq təzyiqi arxa boru kəmərlərindən dərhal boşaldır. Sabit öz-özünə kilidləmə və təhlükəsiz təzyiq relyef performansına malik pnevmatik budaq sxemləri üçün əl ilə əsas açar və avadanlıqların saxlanması üçün hava kəsici təhlükəsizlik klapan kimi peşəkar şəkildə tətbiq olunur.

  1.1 Əsas Hava Limanının Məntiqi və Əməliyyat Prinsipləri

     • Hava limanının tərifi: P (hava girişi), A (işçi çıxışı), R (quraşdırılmış egzoz portu)

     • Normalda Qapalı Vəziyyət: P-A dövrəsi kəsilib, A-R dövrəsi davamlı egzoz üçün açıqdır

     • İşləyən təkan vəziyyəti: Hava təchizatı üçün qoşulmuş P-A dövrəsi, təzyiqin saxlanması üçün A-R dövrəsi bağlıdır

     • Əməliyyat Xüsusiyyəti: Mexanik özü-özünə kilidləmə quruluşu ilə eksenel qol təkan çəkmə əməliyyatı, əlləri buraxdıqdan sonra mövqedən sapma yoxdur

2. Model Kodlaşdırma Qaydaları və Mövzu Xüsusiyyətləri

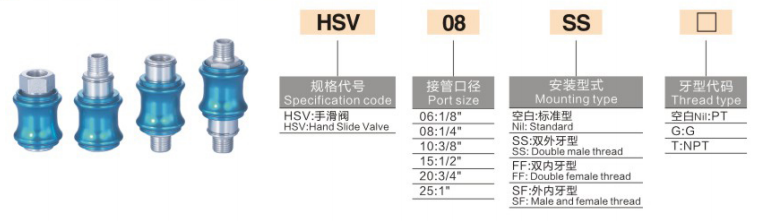

  Kodlaşdırma məntiqi: HSV [Port Ölçüsü] - [Mövzu Struktur Kodu] + [Mövzu Tipi Kodu]

 2.1 Port Ölçüsü Spesifikasiyası

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Mövzu strukturunun şəkilçi kodu

     • SF: Standart struktur, bir ucu xarici sap + bir ucu daxili ip (ən çox yayılmış model)

     • SS: Hər iki ucunda ikiqat xarici ip

     • FF: Hər iki ucunda ikiqat daxili ip

  2.3 Mövzu Tipi Kodu

     • Defolt: PT konik sap

     • G: İngilis standart paralel ip

     • T: NPT Amerika standart konik sap

  Model nümunəsi: HSV08-SF | G1/4 port, standart bir-xarici-bir-daxili saplı əl sürüşmə klapan, bazarda ən çox istifadə edilən spesifikasiya

 2.4 Tam Seriyanın Əsas Spesifikasiya Parametrləri

3. Əsas Texniki Parametrlər

4. Struktur əsas üstünlükləri

     • Inline Düz Quraşdırma: Pnevmatik şaxələnmiş boru kəmərlərində ardıcıl qoşulma üçün nəzərdə tutulmuşdur, heç bir baza tələb olunmur, sadə və yerə qənaət etmək üçün birbaşa yivlə çəkilə və hava borularının ortasına quraşdırıla bilər.

     • Təhlükəsiz 3/2 yol təzyiqi azaltma məntiqi: Hava qəbulunu kəsmək və arxa silindrlərdən və boru kəmərlərindən bütün qalıq təzyiqi buraxmaq üçün çəkin; hava təchizatı və təzyiq saxlanmasını bərpa etmək üçün itələyin. Avadanlıqlara texniki qulluq zamanı qalıq təzyiq təhlükələrini effektiv şəkildə aradan qaldırır.

     • Etibarlı Özünü Kilidləmə Performansı: Mexanik yerləşdirmənin özünü kilidləmə strukturu, yay sıfırlaması yoxdur, əməliyyatdan sonra sabit yerləşdirmə, təsadüfi yerdəyişmə və ya hava sızması yoxdur.

     • Diversifikasiya olunmuş Mövzu Uyğunluğu: Çoxlu sap konstruksiyaları və növləri isteğe bağlıdır, çevik yerində montaj üçün sürətli fitinqlər, daxili yivli birləşmələr və KQ2 hava boruları ilə mükəmməl uyğun gəlir.

     • Davamlı Korroziyaya Qarşı Quruluş: Sərt anodlaşdırılmış alüminium gövdə və paslanmayan poladdan hazırlanmış makara mürəkkəb mühitlərdə aşınma müqaviməti, oksidləşmə müqaviməti və uzunmüddətli sabit işləməyə nail olur.

5. Seçim fərqi: HSV Əl Sürüşən Valf və 4HV Əl Dönər Klapanı

6. Tipik Tətbiq Ssenariləri

     • Tək Silindrli Filial Nəzarəti: Avadanlıqların bağlanması və təmiri üçün havanın əl ilə kəsilməsini və qalıq təzyiqin azaldılmasını həyata keçirmək üçün hava mənbəyi ilə solenoid klapan arasında quraşdırılmışdır.

     • Avadanlığın Əsas Hava Kəsicisi: Ümumi sürətli təzyiqi azaltmaq və təhlükəsiz söndürmə əməliyyatı üçün alət avadanlığının əsas hava qəbuledici boru kəmərinə quraşdırılmışdır.

     • Vakuum dövrəsinin dəyişdirilməsi: Manuel start-stop nəzarəti üçün vakuum nasosunun filial sxemlərinə tətbiq edilir; vakuum təzyiqini tez buraxmaq və təhlükəsiz işləməyi təmin etmək üçün klapanı çəkin.

Bir cümlənin xülasəsi

     SOLH HSV seriyası daxili təzyiqin azaldılması funksiyası ilə 3/2 yollu özü-özünə kilidlənən düz keçidli əl sürüşmə klapandır. Yağsız işləmə, müxtəlif sap seçimləri və təhlükəsiz qalıq təzyiq egzoz məntiqi xüsusiyyətləri ilə pnevmatik dövrə baxımı və budaqların işə salınması-söndürülməsi üçün standart əl ilə hava mənbəyi keçid klapanıdır.
