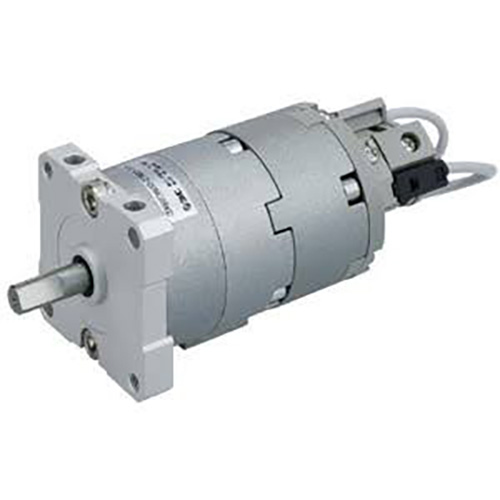

CRBU2 Seriyası Sərbəst Montaj Qanadı Tipi Dönər Ötürücü

Brend: SOLH by Richge Technology

Məhsulun Yerləşdirilməsi və Əsas Struktur Xüsusiyyətlər

     SOLH CRBU2 seriyası məhdud məkanlı dəqiq fırlanan stansiyalar üçün nəzərdə tutulmuş, sərbəst çox istiqamətli montaj, ultra nazik yüngül gövdə, sıfır dişli boşluq və geniş fırlanma bucağı ilə təchiz edilmiş mini qanadlı fırlanan fırlanan silindrdir. Mövcud buruq ölçüləri: 10/15/20/30/40, müxtəlif yüngül yüklü fırlanma tələblərinə cavab vermək üçün tək/iki qanadlı seçimlərlə.

 1. Əsas Dizayn Xüsusiyyətləri

     -- Kanatlı birbaşa ötürücü (S tək qanadlı / D ikiqat qanadlı): Ötürücü yoxdur, sıfır boşluq, hamar fırlanma və ultra dəqiq yerləşdirmə

     -- Tam sərbəst montaj silindrik kontur: Əlavə montaj mötərizələri olmadan quraşdırıla bilən yuxarı/aşağı/sol/sağ/axial; Sıx kompakt avadanlıq yerləşdirilməsi üçün CRB2-dən 12% daha yüngüldür

     -- Tam dönmə bucağı diapazonu: Tək qanadlı 90°/180°/270°; İki qanad 90°/100°, maksimum tək qanad 270°-ə qədər yelləncək

     -- İkili boru sxemi: Müxtəlif boru kəmərlərinin marşrut sxemlərinə uyğunlaşmaq üçün standart yan port (şəkilsiz) / eksenel port (E şəkilçisi)

     -- Genişləndirilə bilən funksional modullar: Əlavə W bucağı tənzimləmə qurğusu və maqnit açarının quraşdırılması üçün quraşdırılmış maqnit halqası; kabinet sahəsinə qənaət etmək üçün radial çıxıntılı hissələrin olmaması

     -- Premium aşağı sızma sızdırmazlığı sistemi: Daxili yerləşdirmə dayanacağı olan xüsusi kompozit möhür, ultra aşağı daxili sızma, təmiz istehsal mühiti üçün uyğun yağsız əməliyyat

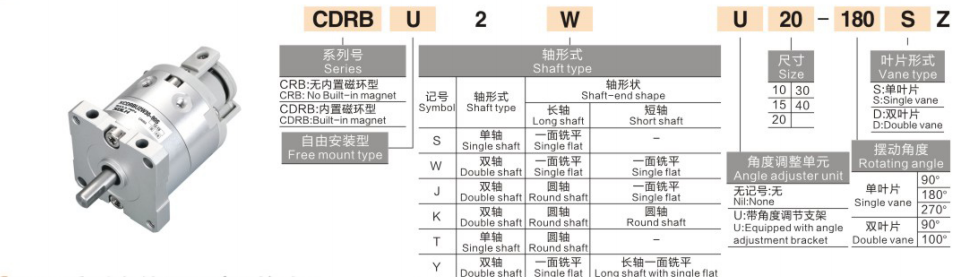

Model Adlandırma Qaydasını tamamlayın

  1. Model Nümunəsi: CRBU2WU20-180SE-M9BW

 2. Standart Sifariş İstinad Nümunələri

     -- Standart tək qanadlı yan port: CRBU2-20-180S

     -- Bucaq tənzimlənməsi + ikiqat qanad ilə: CRBU2W30-90D

     -- Eksenel port + maqnit açarı: CRBU2-15-270SE-M9B

Standart Universal Texniki Spesifikasiyalar (Sınaq Təzyiq: 0.5MPa)

  1. Ümumi Performans Parametrləri

     -- İşləmə təzyiqi diapazonu: Ölçü 10/15: 0,2~0,7MPa; Ölçü 20/30/40: 0,15~1,0MPa

     -- Ətraf mühitin işləmə temperaturu: 5 ~ 60 ℃ (hava borularında buzlanma yoxdur)

     -- Bucaq təkrar yerləşdirmə dəqiqliyi: ±0,01°, sıfır boşluq sabit fırlanma

     -- Daxili bufer: Yoxdur; ayrıca konfiqurasiya edilə bilən xarici amortizator

     -- İcazə verilən təsir kinetik enerjisi: 0,00015 ~ 0,04J (delik ölçüsü ilə mütənasib olaraq artır)

     -- Yağlama tələbi: Zavodda əvvəlcədən yağlanmış yağsız dizayn

  2. Nəzəri Çıxış Torku Cədvəli (Vahid: N·m @0.5MPa)

  3. Çəki və Ümumi Ölçü Arayışı (180° spesifikasiya)

Əsas Rəqabət Üstünlükləri

  1. Çox istiqamətli pulsuz montaj yerə qənaət edir

     -- Silindrik hamar gövdə vintlər vasitəsilə mötərizəsiz istənilən səthə bərkidilə bilər; 12% daha yüngül bədən, yüksək yığcam inteqrasiya edilmiş avadanlıq çərçivələri üçün optimal seçimdir

  2. Sıfır boşluq ultra dəqiq bucaq yerləşdirmə

     -- Birbaşa qanadlı ötürücü, ciddi dəqiqlikli bucaq nəzarət stansiyaları üçün ±0,01° təkrar dəqiqliyi ilə dişli torların boşluğunu, ultra hamar fırlanmanı aradan qaldırır

  3. İsteğe bağlı dayandırma qurğusu ilə geniş tənzimlənən yelləncək diapazonu

     -- Tək qanadlı maksimum 270° yelləncək; W bucağı tənzimləmə modulu sonsuz tənzimlənən vuruş 0~240°, rahat çoxstansiyalı bucaq tənzimləməsinə imkan verir

  4. İki qanad eyni kontur altında ikiqat fırlanma anı verir

     -- Eyni xarici ölçü, D ikiqat qanadlı model daha yüksək fırlanan yükü idarə etmək üçün S tək qanadın iki dəfə fırlanma momentini təmin edir

  5. Uzun xidmət müddəti yağsız sızdırmazlıq quruluşu

     -- Aşağı sürtünməli kompozit sızdırmazlıq, 5 milyon keçid dövrəsindən çox xidmət müddəti, adi atelye və tozsuz təmiz istehsal xətləri ilə uyğun gəlir

Quraşdırma Metodları və Tipik Sənaye Tətbiqləri

  1. İki Əsas Montaj Forması

     -- Birbaşa gövdə montajı: Vintlər istənilən silindrik səthə bağlanır, eksenel/radial quraşdırma mümkündür, sürətli sökülmə və dəyişdirmə

     -- Yardımçı düz lövhənin birləşdirilmiş montajı: montaj lövhəsi vasitəsilə üfüqi və ya şaquli şəkildə bərkidin, robotun son effekti, avadanlıq tərəfi və üst gizli quraşdırma üçün idealdır.

  2. Tipik Tətbiq Ssenariləri

     -- 3C Elektronikanın Avtomatlaşdırılması: Mini komponentlərin sürüşdürülməsi, kameranın fırlanma yerləşdirilməsi, jig bucağının dəyişdirilməsi, yoxlama stansiyasının fırlanma indeksi

     -- Dəqiq montaj xətləri: Vida bərkidici fırlanma mexanizmi, terminal qıvrım bucağının tənzimlənməsi, yüngül iş parçasının 180° dövriyyəsi

     -- Qablaşdırma Maşınları: Materialın fırlanması, etiketin yapışdırılması bucağının dəqiq tənzimlənməsi, qısa vuruşlu fırlanan qidalanma

     -- Ümumi Avtomatlaşdırma Avadanlığı: Avadanlıq qapısının fırlanan açarı, istehsal stansiyasının kommutasiyası, yüksək tezlikli yüngül yüklü qarşılıqlı fırlanma

Seçim Müqayisəsi: CRBU2 Sərbəst Montaj VS CRB2 Standart Montajlı Dönər Ötürücü

3 Addımlı Sürətli Seçim Bələdçisi

  1. Fırlanma momenti yükünə əsaslanan buruq ölçüsü seçimi

     -- Faktiki iş momentini hesablayın, 50% fırlanma anı təhlükəsizlik marjası olan modeli seçin:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Kanat tipi seçimi

     -- Yüngül aşağı fırlanma anı yükü → S tək qanadlı; Yüksək ağır fırlanma yükü → D ikiqat qanad (ikiqat fırlanma anı)

  3. Konfiqurasiya uyğunluğu

     -- Bucaq tənzimləmə tələb olunur: W şəkilçisi əlavə edin bucaq tənzimləmə vahidi (0~240° sonsuz tənzimlənən)

     -- PLC mövqe siqnalı rəyi: İki istiqamətli fırlanma limitini aşkar etmək üçün M9B/M9BW maqnit açarını təchiz edin

     -- Boru kəməri marşrutu tələbi: Standart yan port üçün boş, eksenel mərkəzi hava limanı üçün E şəkilçisi

Bir cümlənin xülasəsi

     SOLH CRBU2 sərbəst quraşdırılmış qanadlı fırlanan silindr mötərizəsiz ixtiyari quraşdırma, sıfır boşluq ±0,01° dəqiqlik, ikili tək/cüt qanadlı fırlanma anı variantları və yan/oxlu hava portunun düzülüşü, isteğe bağlı W bucağı tənzimləyicisi və M9BW maqnit açarı, yüngül çəkili fırlanma paketi və montaj üçün yüngül yığcam həll 3-ə malikdir. stansiyalar.
