GN19-12, 12C seriyalı qapalı yüksək gərginlikli açarları (bundan sonra bağlantı açarları kimi adlandırılan açarlar) 12kv, üç fazalı AC 60Hz-nin qiymətləndirilmiş gərginliyi olan qapalı qurğulardır və yüklü və yükləmə zamanı yayılması üçün istifadə olunur.

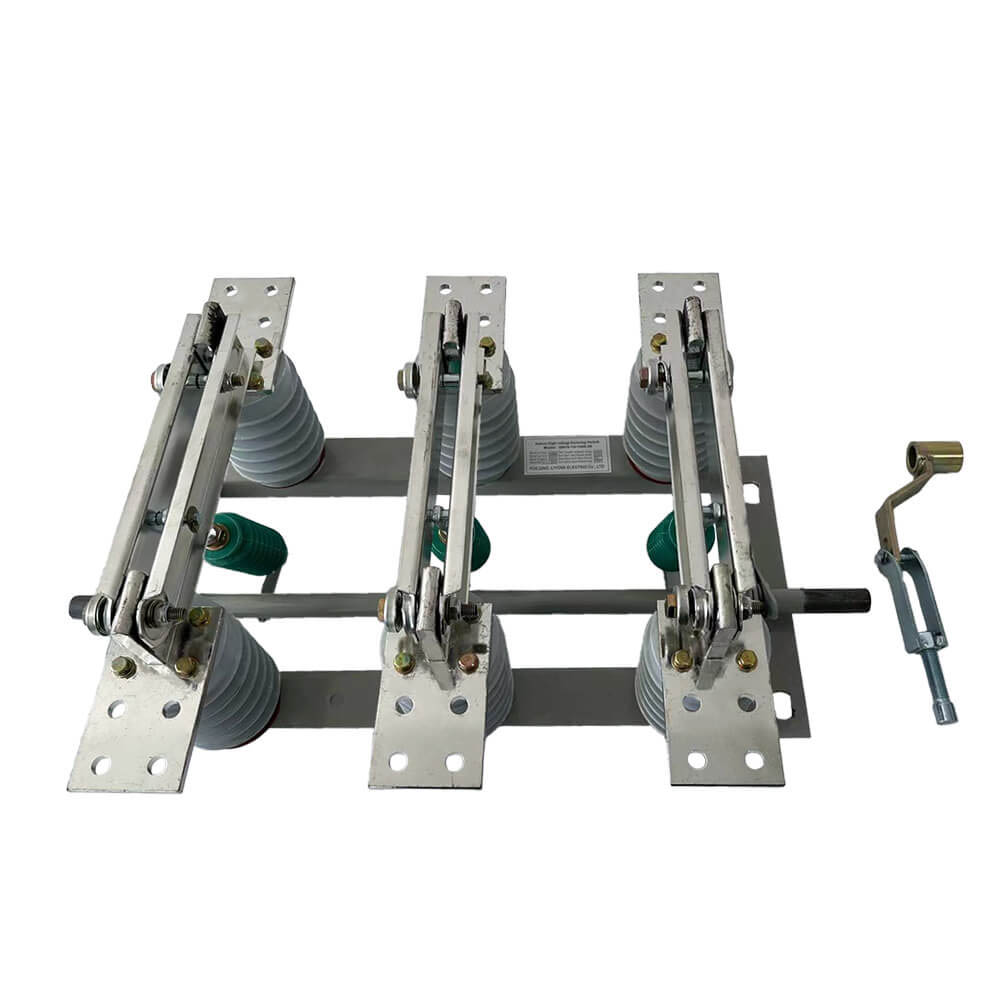

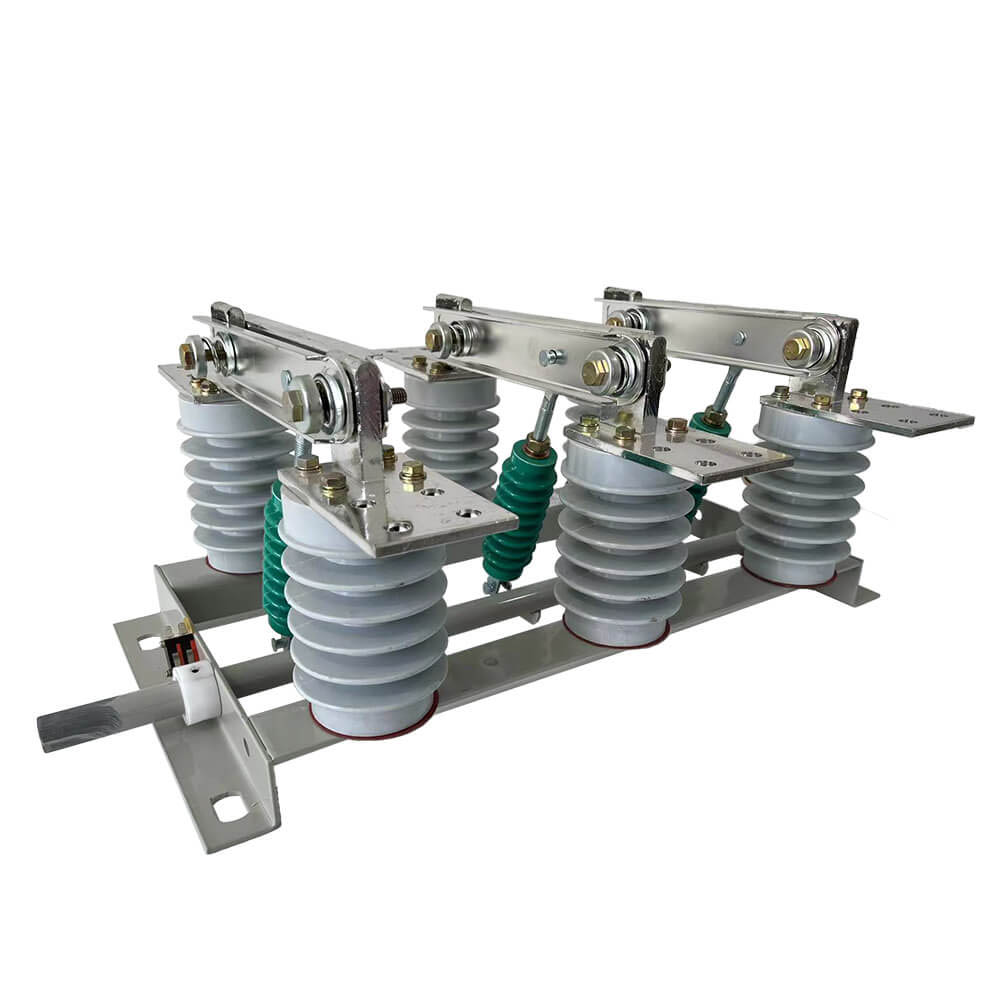

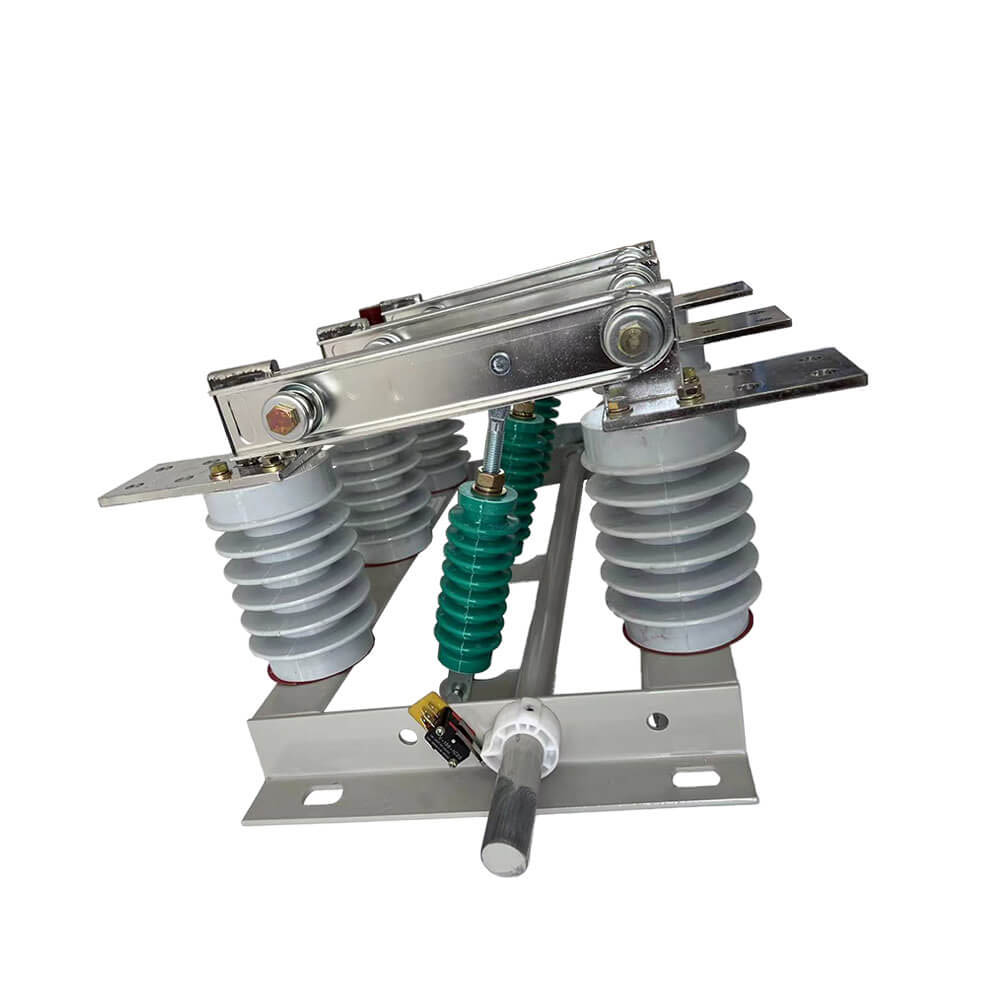

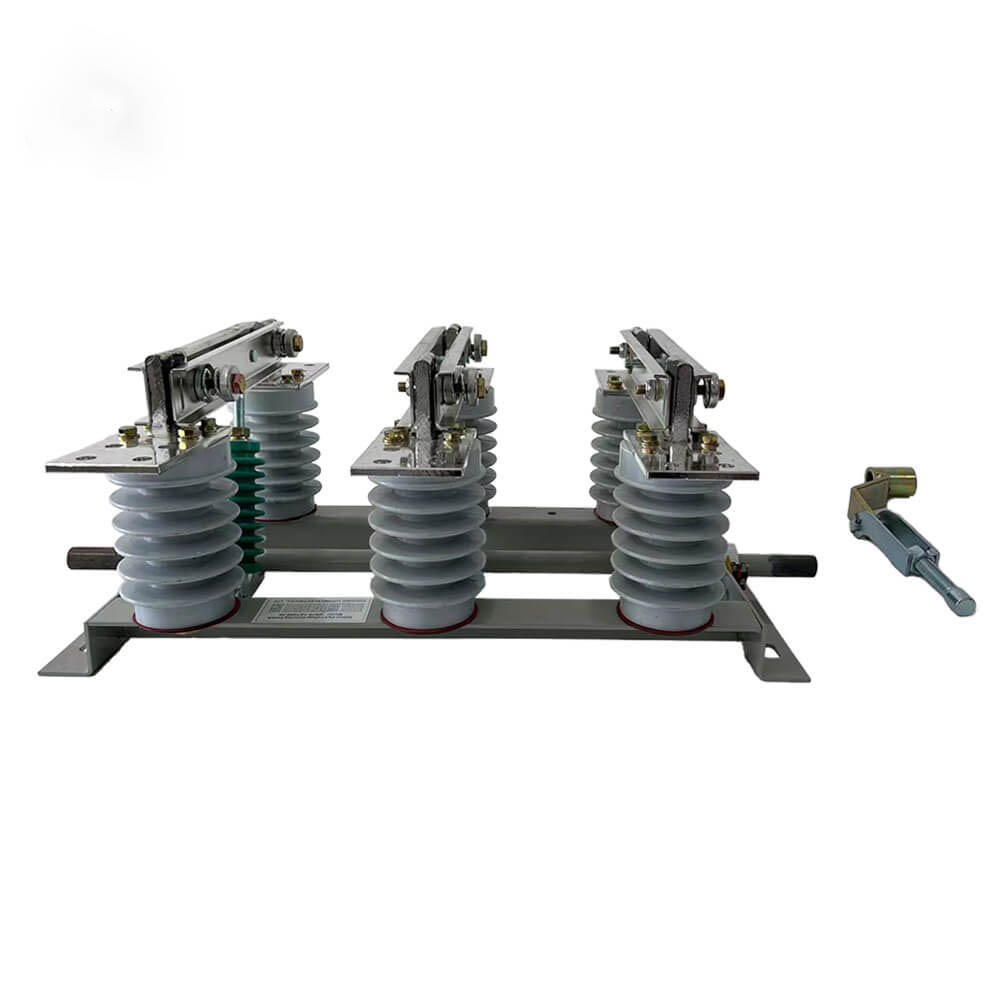

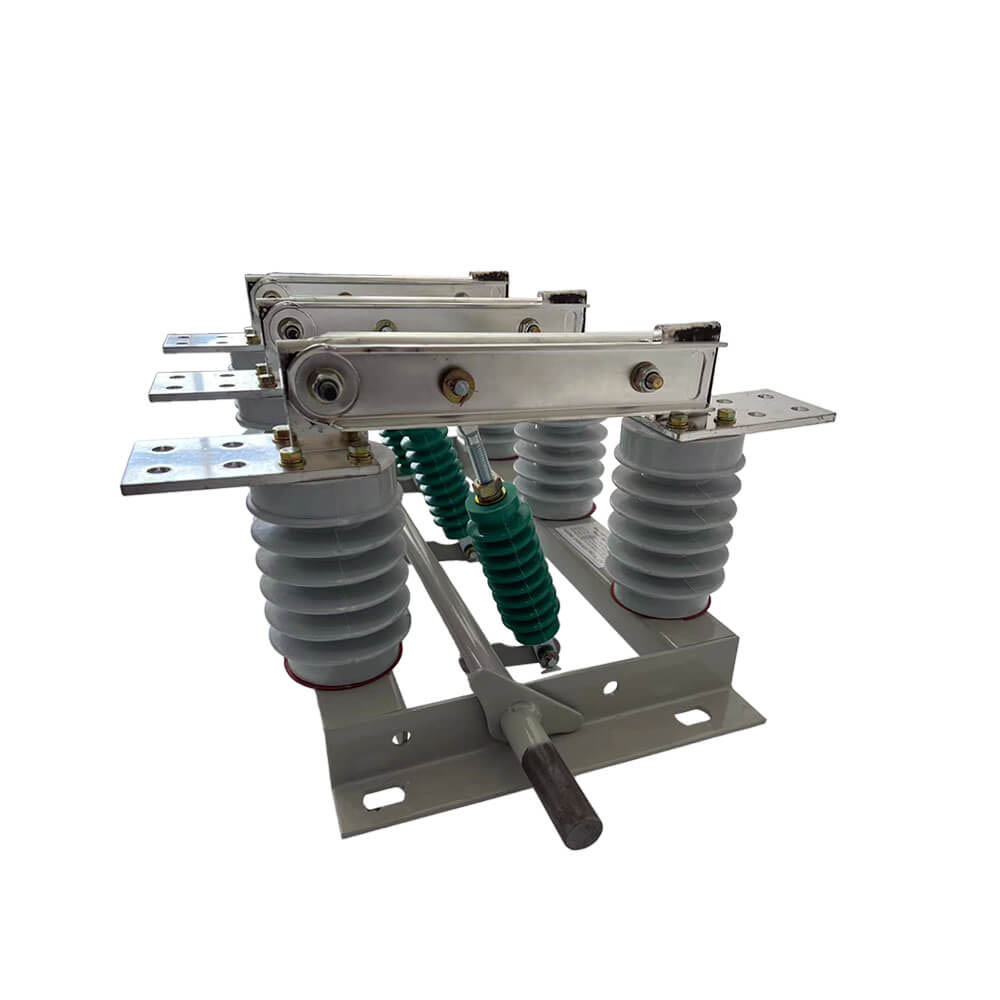

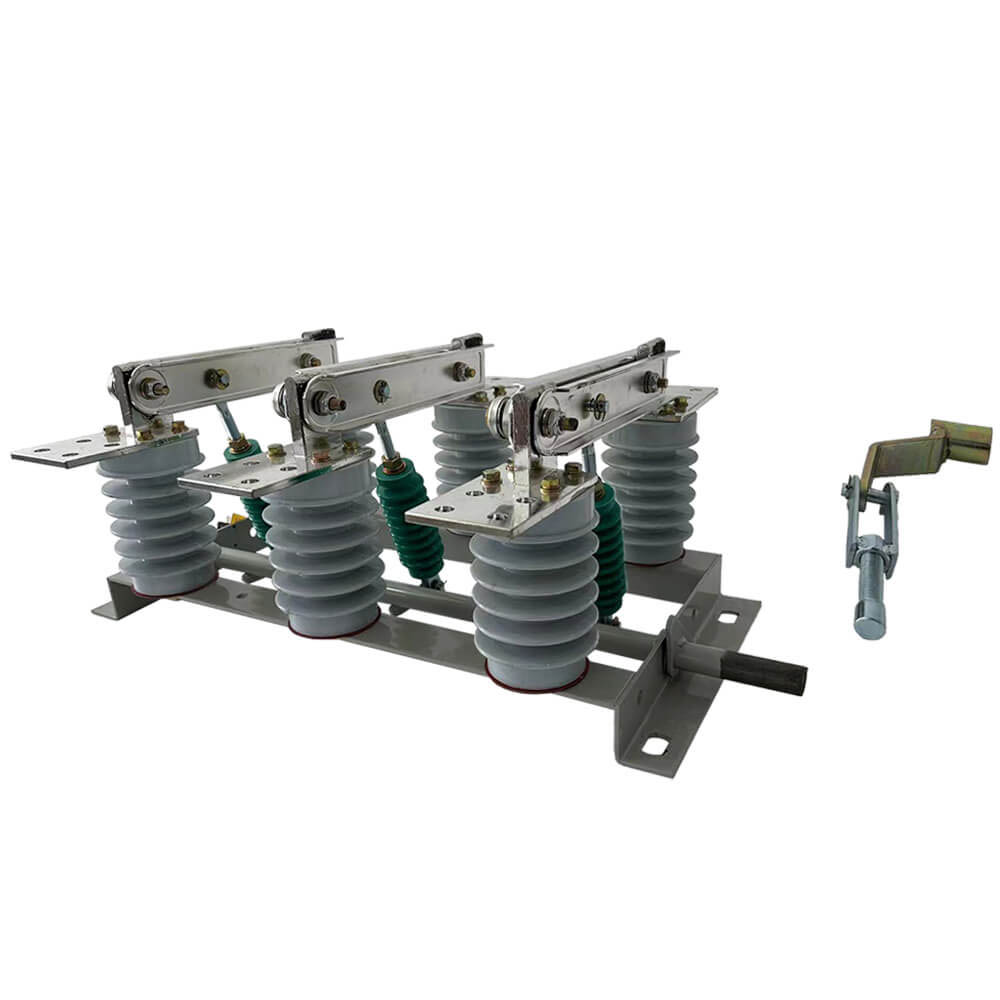

İzolyasiya açarı seriyası, baza çərçivəsi, fırlanan mil və qolu, çini sütun izolyatoru, qapıdan bıçaq və bağlantı lövhəsindən ibarət üç dirək növüdür. Dönən şaft, üç cüt qolun qaynaqlandığı baza çərçivəsinə yerləşdirilir və qolları çəkmə çubuğu çini izolyatoru vasitəsilə qapı bıçağı ilə boyunbağıdır. Şaft alt çərçivədən uzanır və bunun hər hansı bir hissəsi əməliyyat mexanizmi ilə əlaqəli ola bilər.
GN19-12 / 400, 630, 630, 1000, 1250 tipli bir keçidin keçirici hissəsi hər bir mərhələ üçün iki dirək izolyatoru tərəfindən qurulur. (GN19-12c / 400, 630, 1000, 1250 tipi bir sütun izolyatoru və bir çini bir qutu izolyatoru var.) Paralel olaraq üç mərhələ quraşdırılıb və kontakt bıçaqlarının (və ya keçirici çubuqların statik kontaktlarından ibarətdir. Əlaqə bıçağının hər bir mərhələsi qalstuk izolyatorunun ortasına, tie izolyatoru bağlayır və qoşulmuş mili bazasına quraşdırılmışdır. Mili bağlayıcı çubuğu (istifadəçi tərəfindən təmin edilmiş) və CS6-1 sapı ilə hərəkət mexanizmi ilə bağlıdır. Birləşdirici əlaqə bıçağı, alt temperaturu aşağı salmaq üçün, həm də əlaqə bıçağının mexaniki gücünü artıran, həm də əlaqə bıçağının mexaniki gücünü artıran, həm də əlaqə bıçağının mexaniki gücünü artırır, beləliklə, keçidin dinamik sabitliyi yaxşılaşdırıldı. Əlaqə bıçağının bir ucu bir bolt (və ya keçirici çubuğu) bir bolt (və ya shaw) tərəfindən quraşdırılmışdır. GN19-12 / 1000, 1250 Maqnit kilidləmə plakasının quraşdırılması ilə əlaqə qurarkən, üstəgəl maqnit kilidləmə plakasının məqsədi, böyük bir qapanma, iki yivin arasında təmas bıçağını artırmaqdır Cazibə. GN19-12 / 400, 630 ayırın açarları cari ilə kiçik bir məhdudiyyətə malikdir, buna görə maqnit kilidləmə boşqab əlavə etməyə ehtiyac yoxdur.
 |
 |
 |
| Model |
Qiymətləndirilən gərginlik (KV) |
Reytinqli cərəyan (A) |
Qısamüddətli Qısamüddətli (/ 4s) |
Reytinqli zirvə cərəyana tab gətirin (the) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12c / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12c / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12C / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12c / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
2. Ətraf mühitin temperaturunun yuxarı həddi + 40 ℃, aşağı limit -l0 ℃, qeyd: saxlama və nəqliyyat -25 ℃-də nəqliyyat təmin edin
2. Hündürlük 1000 m-dən çox deyil
3. Nisbi rütubət: Gündəlik orta 95% -dən çox deyil, aylıq orta 90% -dən çox deyil
4. Su buxarının təzyiqi: Gündəlik orta hesabla 2,2 × 10-3MPA-dan çox deyil, aylıq ortalama 1.8 × 10-3MPA-dan çox deyil
5. Ətrafdakı hava, korroziya və ya yanan qazlardan, su buxotundan və digər açıq çirklənmədən azad olmalıdır.
6. Daimi və şiddətli bir titrəmə yoxdur.
Qeyd: Xahiş edirəm yuxarıdakı şərtlərə uyğun olmadığı təqdirdə problemi həll etmək üçün istehsalçı ilə məsləhətləşin
Təlimat sifariş etmək ● OEM və ODM qəbul edin: Bəli
● Sertifikat: CE, Test Hesabatları
● İstehsal müddəti: 7 ~ 12 iş günü
● Zəmanət müddəti: 12 ay
● Çatdırılma müddəti: 15 gün
● Bu keçid sifariş edərkən, lütfən modelin spesifikasiyasını, qiymətləndirilən gərginliyi, cari və digər texniki məlumatları göstərin.
● Xüsusi tələblər varsa, onları həll etmək üçün danışıqlar apara bilərsiniz.
