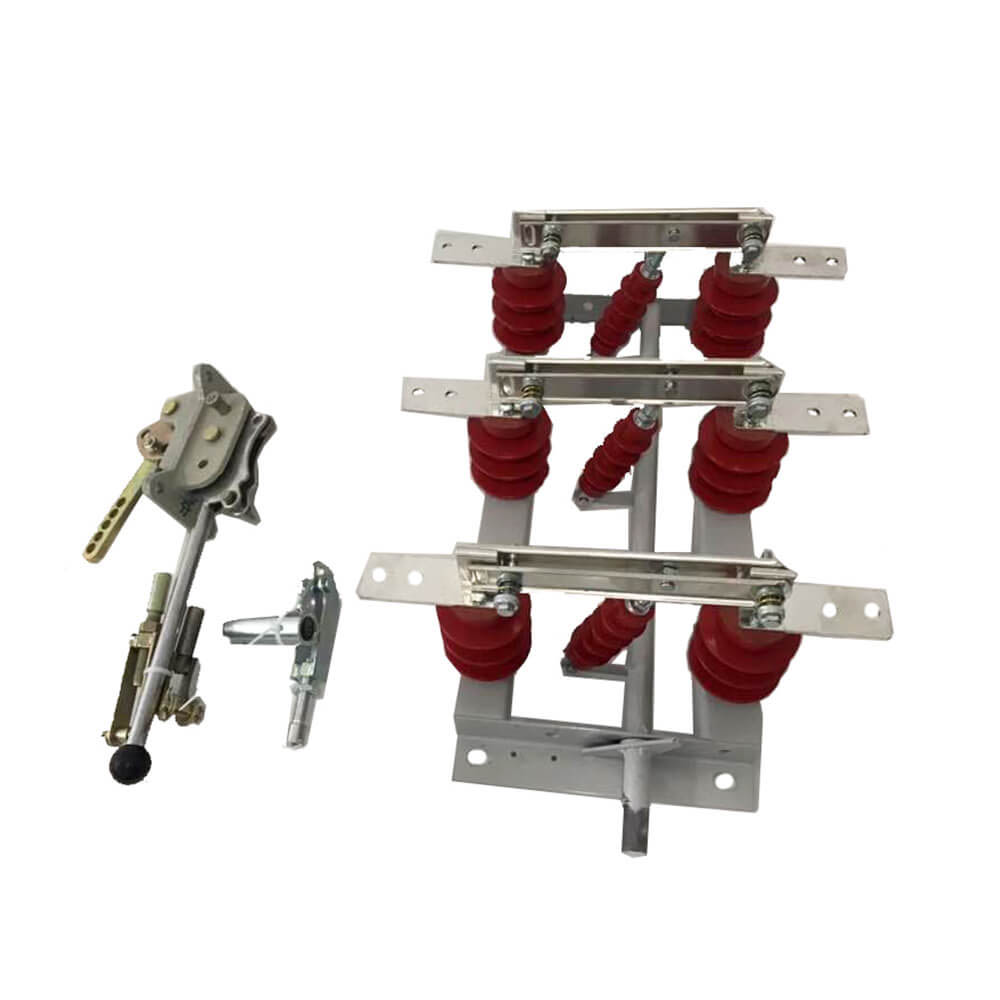

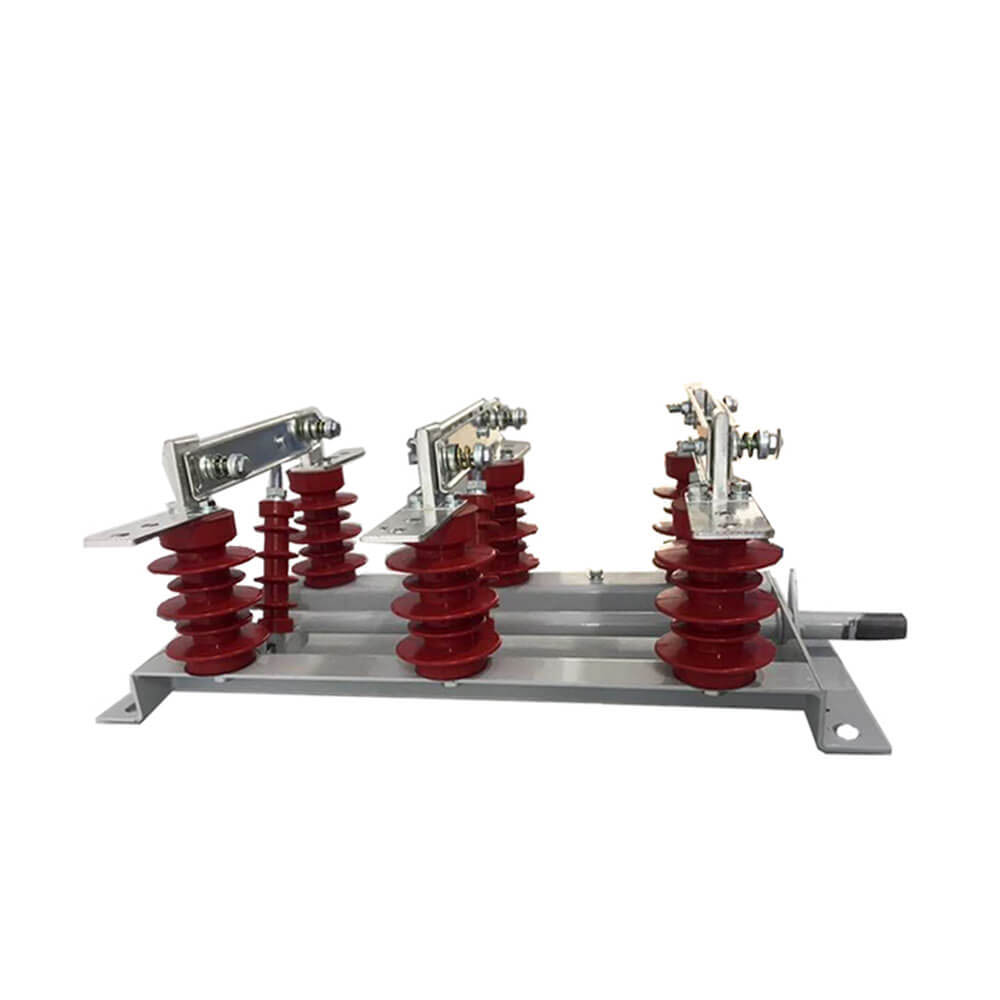

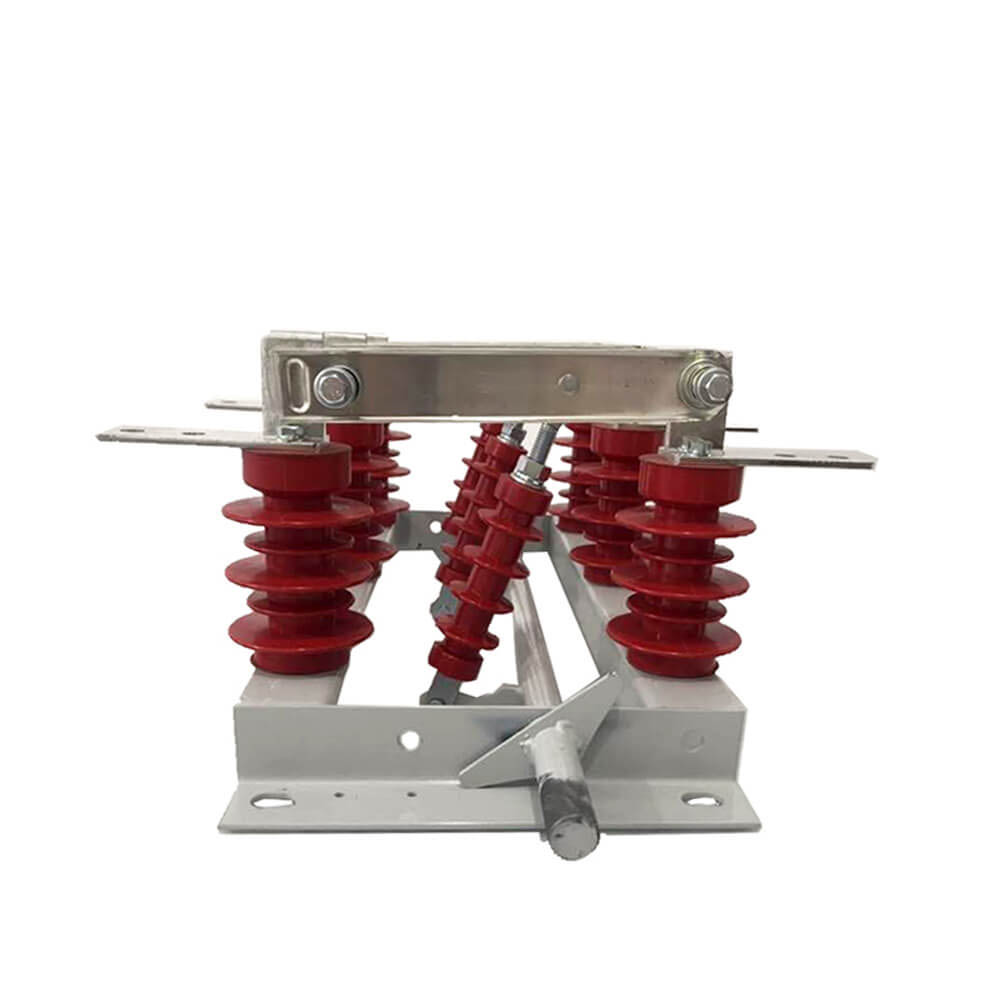

GN19-12 / 400, 630, 630, 1000, 1250 tipli bir keçidin keçirici hissəsi hər bir mərhələ üçün iki dirək izolyatoru tərəfindən qurulur. (GN19-12c / 400, 630, 1000, 1250 tipi bir sütun izolyatoru və bir çini bir qutu izolyatoru var.) Paralel olaraq üç mərhələ quraşdırılıb və kontakt bıçaqlarının (və ya keçirici çubuqların statik kontaktlarından ibarətdir. Əlaqə bıçağının hər bir mərhələsi qalstuk izolyatorunun ortasına, tie izolyatoru bağlayır və qoşulmuş mili bazasına quraşdırılmışdır. Mili bağlayıcı çubuğu (istifadəçi tərəfindən təmin edilmiş) və CS6-1 sapı ilə hərəkət mexanizmi ilə bağlıdır. Birləşdirici əlaqə bıçağı, alt temperaturu aşağı salmaq üçün, həm də əlaqə bıçağının mexaniki gücünü artıran, həm də əlaqə bıçağının mexaniki gücünü artıran, həm də əlaqə bıçağının mexaniki gücünü artırır, beləliklə, keçidin dinamik sabitliyi yaxşılaşdırıldı. Əlaqə bıçağının bir ucu bir bolt (və ya keçirici çubuğu) bir bolt (və ya shaw) tərəfindən quraşdırılmışdır. GN19-12 / 1000, 1250 Maqnit kilidləmə plakasının quraşdırılması ilə əlaqə qurarkən, üstəgəl maqnit kilidləmə plakasının məqsədi, böyük bir qapanma, iki yivin arasında təmas bıçağını artırmaqdır Cazibə. GN19-12 / 400, 630 ayırın açarları cari ilə kiçik bir məhdudiyyətə malikdir, buna görə maqnit kilidləmə boşqab əlavə etməyə ehtiyac yoxdur.
1. İzolyasiya və təhlükəsizlik: Ayrılmadıqdan sonra etibarlı izolyasiya boşluğu müəyyənləşdirilməlidir
2. Xətt kommutasiya: Sürüşdürün və əməliyyat tələblərinə görə xətti qoşun.
3. Aşağı cari keçid: Keçiddə kiçik cərəyanlarda kiçik cərəyanları, busbar, bağlayıcıların şarjları, qısa kabellər, qısa kabellər, konfetatör cərəyanları, ikiqat avtobus keçidləri zamanı dolaşan cərəyanlar və gərginlik transformatorları
4. Transformator maraqlı cərəyan: Müxtəlif struktur növlərinin konkret hallarından asılı olaraq, bu, müəyyən imkanların transformatorlarının yüklənməyən həyəcan cərəyanını dəyişə bilər.
Orta gərginlikli izolyatorların növləri
Orta gərginlikli izolyatorlar quraşdırma metodlarına əsaslanan açıq və qapalı növlərə bölünə bilər:
- Xarici orta gərginlikli izolyatorlar: Külək, yağış, qar, kir, kondensasiya, buz və şaxta kimi təbii amillər, açıq platformalarda quraşdırma üçün uyğundur.
- Bağlı orta voltaj izolyatorları: qapalı mühit üçün uyğun, adətən daha yüksək izolyasiya performansını tələb edir.
İzolyasiya dəstəyinin quruluşuna əsasən, daha da bölünə bilər:
- Tək sütun izolyasiya açarı: Elektrik izolyasiyası, yer qənaət etmək, birləşdirici dirijorları azaltmaq və aydın əlaqələrin təmizlənməsi, xüsusən də ultra yüksək gərginlik ötürmə üçün uyğun olanı təmin etmək üçün birbaşa yerüstü boşluqdan aşağıda şaquli yerdən istifadə edin.
- Cüt sütun izolyasiya açarı: daha çox sabitlik təmin edən daha yüksək cari tələblər üçün uyğundur.
- Üç sütun izolyasiya açarı: Daha mürəkkəb güc sistemləri üçün uyğundur, daha yaxşı yük tutumu və etibarlılığı təklif edir.
1: Təhlükəsizlik İzolyasiya funksiyası - Elektrik avadanlıqlarının istismarı zamanı təmir işçilərinin təhlükəsizliyini təmin etmək üçün aydın bir elektrik boşluğu və ayırma nöqtəsi verir.
2: Əməliyyat məhdudiyyətləri - təcrid açarı yük altında işlənə bilməz; Yük cərəyanları və ya qısa qapanma cərəyanları qırmaq və ya bağlamaq üçün istifadə edilməməlidir. Arc-söndürmə kamerası ilə təchiz olunmuş təcrid açarları kiçik yüklər və boşaldılmış xətlər altında işləyə bilər.
Gücləndirmə əməliyyatı: Əvvəlcə təcrid açarını bağlayın, sonra dövrə açarını və ya yük açarını bağlayın.
Gücləndirmə əməliyyatı: İlk dəfə dövrə açarı və ya yük açarını açın, sonra təcrid açarını açın.
İzolyasiya açarı seçərkən, qiymətləndirilən gərginlik, cari, dinamik sabitlik cərəyanı və istilik sabitliyi cari, tətbiqin tələblərinə cavab verməsini təmin edin. İzolyasiya açarının əsas rolu, təhlükəsiz təmir üçün imkan verən yük cərəyanı olmayan sxemləri ayırmaqdır. İzolyasiya açarı işlətmədən əvvəl, dövrə qırxanının dövrəni əlaqəsi kəsdiyini təmin edin.
İzolyasiya açarında ixtisaslaşdırılmış Arc-söndürmə cihazı yoxdur; Avadanlıq və kadrların təhlükəsizliyini təmin etmək üçün onu yük və ya qısa dövrə şəraitində işlətməyin.
 |
 |
 |

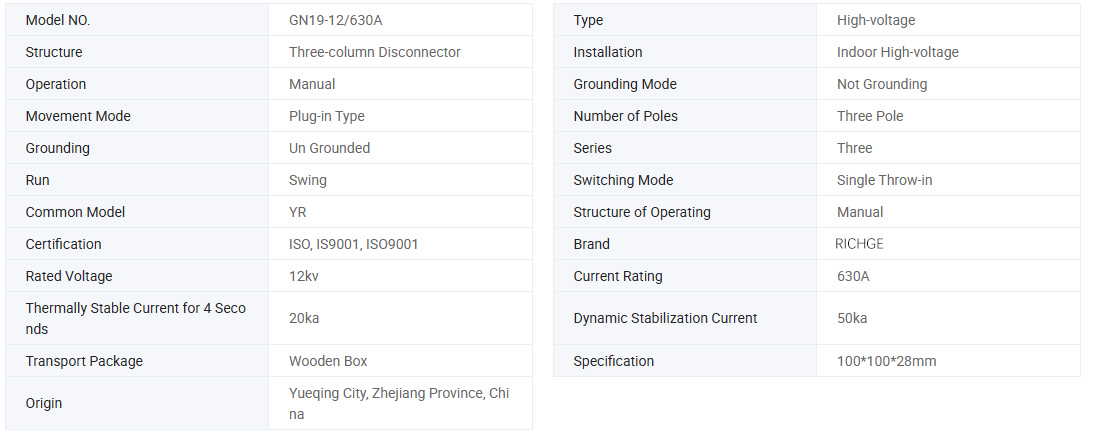

| Model |
Qiymətləndirilən gərginlik (KV) |
Reytinqli cərəyan (A) |
Qısamüddətli Qısamüddətli (/ 4s) |
Reytinqli zirvə cərəyana tab gətirin (the) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12c / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12c / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12C / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12c / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
2. Ətraf mühitin temperaturunun yuxarı həddi + 40 ℃, aşağı limit -l0 ℃, qeyd: saxlama və nəqliyyat -25 ℃-də nəqliyyat təmin edin
2. Hündürlük 1000 m-dən çox deyil
3. Nisbi rütubət: Gündəlik orta 95% -dən çox deyil, aylıq orta 90% -dən çox deyil
4. Su buxarının təzyiqi: Gündəlik orta hesabla 2,2 × 10-3MPA-dan çox deyil, aylıq ortalama 1.8 × 10-3MPA-dan çox deyil
5. Ətrafdakı hava, korroziya və ya yanan qazlardan, su buxotundan və digər açıq çirklənmədən azad olmalıdır.
6. Daimi və şiddətli bir titrəmə yoxdur.
Qeyd: Xahiş edirəm yuxarıdakı şərtlərə uyğun olmadığı təqdirdə problemi həll etmək üçün istehsalçı ilə məsləhətləşin
● OEM və ODM qəbul edin: Bəli
● Sertifikat: CE, Test Hesabatları
● İstehsal müddəti: 7 ~ 12 iş günü
● Zəmanət müddəti: 12 ay
● Çatdırılma müddəti: 15 gün
● Bu keçid sifariş edərkən, lütfən modelin spesifikasiyasını, qiymətləndirilən gərginliyi, cari və digər texniki məlumatları göstərin.
● Xüsusi tələblər varsa, onları həll etmək üçün danışıqlar apara bilərsiniz.
