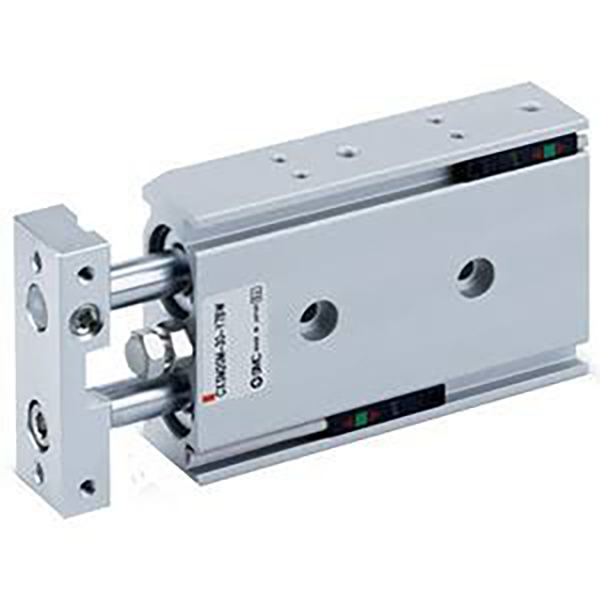

CXSJ Series Yığcam Twin Silindr | Ultra nazik ikiqat pistonlu ikiqat çubuqlu silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur

SOLH CXSJ seriyası standart CXS əkiz silindrinin təkmilləşdirilmiş ultra kompakt versiyasıdır. Cüt porşenli və cüt bələdçi çubuqlu inteqrasiya edilmiş strukturu qəbul edərək, təmin edirtək silindrlərlə müqayisədə ikiqat itələmə və ±0,1° sıfır fırlanma dəqiqliyinə nail olur. Ənənəvi CXS modellərindən daha qısa uzunluq, daha dar en və daha yüngül çəki ilə optimallaşdırılan CXSJ seriyası daha çevik montaj xüsusiyyətlərinə malikdir və ultra məhdud avtomatlaşdırma məkanlarında seç və yerləşdirmə, material köçürmə, dəqiq yerləşdirmə və yüngül yüklə basma tətbiqləri üçün xüsusi olaraq hazırlanmışdır.

Əsas Struktur Üstünlükləri

• İkili Pistonlu və İkili Bələdçi Çubuğun İnteqrasiyası: Müxtəlif iş şəraiti üçün universal ümumi ölçüləri, balanslaşdırıcı davamlılığı, dəqiqliyi və dəyəri olan isteğe bağlı sürüşmə (M) və bilyalı podşipnik (L) konfiqurasiyaları.

• Qaytarıla bilən maqnit açarı bazası: Çevik çoxbucaqlı mövqe aşkarlamağa və simmetrik sol/sağ montaj uyğunlaşmasına imkan verən struktur müdaxiləsi olmadan 4 istiqamətli quraşdırmanı dəstəkləyir.

• Standart Bufer və Maqnetik Dizayn: Sabit yastıqlama üçün ikitərəfli rezin tamponlarla təchiz edilmişdir; daxili maqnit halqası (Z şəkilçisi) maqnit açarının quraşdırılması üçün qorunur. Hava tamponu (AZ) seçimi yoxdur, rezin tampon standart zərbə udma funksiyasını yerinə yetirir.

• Kiçik dəliklər üçün ikili daşıma dizaynı: φ6 və φ10 buruq ölçüləri ikili eksenel və yan boru kəmərlərini dəstəkləyir, ultra kompakt avadanlıq sxemlərində boru kəmərinin planını əhəmiyyətli dərəcədə optimallaşdırır.

Əsas Alt Seriya Təsnifatı (Rod və Çubuq Tipi)

CXSJ seriyası kompakt avtomatlaşdırma tələblərinin tam əhatəsinə nail olmaq üçün aşağı sürətli ağır yük, yüksək sürətli dəqiqlik və ikiqat çıxışlı iş ssenarilərinə uyğun gələn dörd əsas modeli əhatə edir.

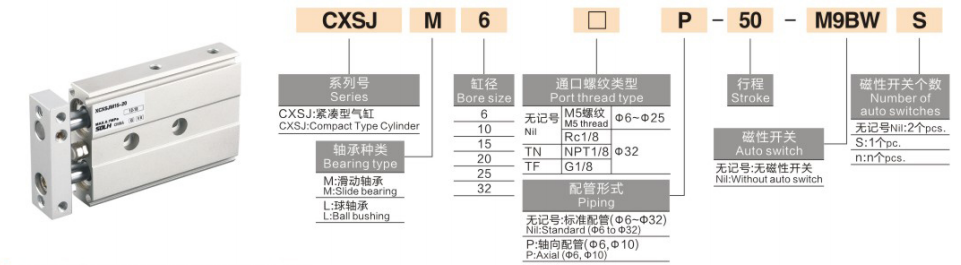

Model Adlandırma Qaydalarını tamamlayın

Model nümunəsi: CXSJL20-50Z-M9B

1. Adlandırma Kodu Tərifi

1. Serial kodu: CXSJ + rulman və çubuq növü (M / L / WM / WL)

2. Buruq Ölçüsü: 6/10/15/20/25/32mm (tam standart deşik diapazonu)

3. Standart vuruş: 5/10/15/20/25/30/40/50/75/100mm (maksimum vuruş: 100mm)

4. Bufer və Maqnit Üzük Konfiqurasiyası

￮ Z: Standart konfiqurasiya (daxili maqnit halqası + ikitərəfli rezin bufer, maqnit açarının quraşdırılmasına uyğundur)

￮ Z şəkilçisi yoxdur: Qeyri-maqnit növü (maqnit açarı mövcud deyil)

￮ Qeyd: CXSJ seriyası yalnız rezin buferi dəstəkləyir, hava buferi (AZ) seçimi yoxdur

5. Maqnit açarı: İsteğe bağlı D-M9B, D-A93, D-M9N; yan yivlərə birbaşa quraşdırılmış, 4 istiqamətli geri dönən əsas uyğunluğu ilə

6. Cihazı Kilidləyin (İstəyə görə): R (geri çəkmə kilidi), P (kilidi uzatmaq)

Ümumi Standart Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, quru hava)

• Əməliyyat rejimi: İkili təsirli iki porşenli sürücülük (ikiqat itələmə çıxışı)

• İşçi təzyiq diapazonu: 0,1~0,7MPa (φ6: minimum 0,15MPa; φ10~φ32: minimum 0,1MPa)

• Sübut təzyiqi: 1.05MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit)

• Əməliyyat sürəti: 30~800mm/s (800mm/s-ə qədər CXSJL yüksək sürətli növü; CXSJM 30~600mm/s)

• Fırlanma Əleyhinə Dəqiqlik: ±0,1° (sıfır burulma dəqiqliyi, standart CXS seriyasına uyğundur)

• Bufer rejimi: Yalnız ikitərəfli rezin tampon (hava tamponu seçimi yoxdur)

• Boru Portunun Ölçüsü

￮ φ6 / φ10: M5×0.8 (eksenel və yan ikili boru kəmərini dəstəkləyir)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (yalnız yan boru kəmərləri)

• Montaj üsulu: 3 tərəfli montaj (aşağı / yuxarı / yan); reversible baza simmetrik sol və sağ quraşdırma dəstəkləyir

Nəzəri Gərginlik və Gərginlik Məlumatı (@0.5MPa, Vahid: N)

İki porşenli quruluş təmin edirikiqat çıxış gücü eyni çuxur ölçüsünə malik tək porşenli silindrlərlə müqayisədə

CXSJ vs CXS Əsas Fərq Müqayisəsi

CXSJ, dar məkanda avtomatlaşdırma ssenariləri üçün xüsusi olaraq optimallaşdırılmış CXS-in təkmilləşdirilmiş ultra yığcam versiyasıdır.

Tez Seçim Bələdçisi

1. Rulman və Çubuq Tipinin Seçimi: Aşınmaya davamlı ağır yük və tozlu mühitlər üçün CXSJM seçin; yüksək sürətli hamar və tez-tez qarşılıqlı hərəkət üçün CXSJL seçin; ikitərəfli çubuq çıxışı və ikitərəfli sinxron əməliyyat üçün CXSJWM/CXSJWL-i qəbul edin.

2. Model versiyası seçimi: Ultra kompakt məkan və eksenel boru tələbləri üçün CXSJ-yə üstünlük verin; hava tamponu və ya ağır zərbə müqaviməti tələb olunarsa, standart CXS seçin.

3. Maqnit Konfiqurasiya Seçimi: Maqnit açarları ilə mövqe aşkar etmək üçün Z şəkilçisini seçin; Qeyri-maqnit və maqnit müdaxiləsinə həssas ssenarilər üçün Z-ni buraxın.

4. Buruq və Vuruş Seçimi: Faktiki yük və itələmə tələbi əsasında çuxur ölçüsünü müəyyən edin; standart vuruş diapazonu 5 ~ 100 mm-dir (maksimum vuruş həddi: 100 mm).

Bir Cümlə Xülasə

     SOLH CXSJ seriyalı ultra yığcam əkiz silindr iki porşenli qoşa çubuqlu yüksək itələmə, ±0,1° sıfır fırlanma dəqiqliyi, ultra incə optimallaşdırılmış ölçü və 4 istiqamətli çevik montaj xüsusiyyətlərinə malikdir, bu da yüksək dəqiqlikli seçmə və yerləşdirmə, yerləşdirmə və işıqlandırma avtomatlaşdırmasında optimal pnevmatik həlldir.
