CX2 Series Cüt Çubuqlu Sürüşmə Silindr | Aşağı Profilli Yüksək Dəstəkli Pnevmatik Silindr

Brend: SOLH by Richge Technology

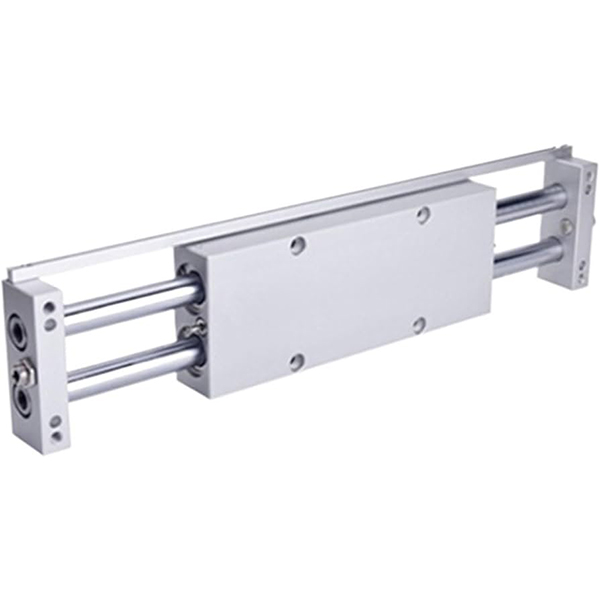

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

SOLH CX2 seriyası, ultra aşağı profilli, ikiqat itələmə çıxışı, üstün fırlanmaya qarşı dəqiqlik və güclü yanal yük müqavimətinə malik peşəkar iki porşenli iki çubuqlu sürüşmə silindridir. 25 mm-dən 200 mm-ə qədər standart vuruşlarla φ10mm, φ15mm və φ25mm buruq ölçülərini əhatə edir. Kompakt quraşdırma sahəsi, dəqiq istiqamətləndirmə və orta ağır yüklərin itələmə/çəkmə əməliyyatları üçün nəzərdə tutulmuş bu seriya müxtəlif dəqiqlikli avtomatlaşdırılmış stansiyalarda geniş şəkildə tətbiq olunur. CXWM (hidravlik tamponlu sürüşmə podşipnik) və CXWL (hidravlik tamponlu bilyalı podşipnik) daxil olmaqla genişləndirilmiş modellər yüksək sürətli və yüksək təsirli iş şəraiti üçün mövcuddur.

Əsas Struktur Üstünlükləri

• Cüt çubuqlu ikiqat itələmə çıxışı: İki porşenli və iki çubuqlu inteqrasiya edilmiş quruluşu qəbul edərək, nəzəri itmə gücü eyni çuxur ölçüsünə malik tək çubuqlu silindrdən iki dəfə çoxdur, güclü hərəkətverici qüvvə və mükəmməl ümumi struktur sərtliyi təmin edir. Standart CX2 modeli sabit xətti hərəkət üçün yüksək dəqiqlikli sürüşmə rulman bələdçisini qəbul edir.

• Ultra Yüksək Fırlanma Əleyhinə və Yerləşdirmə Dəqiqliyi: Simmetrik iki çubuqlu quruluş etibarlı mexaniki anti-fırlanma performansını həyata keçirir. Anti-fırlanma dəqiqliyi ±0,1° (φ10) və ±0,02° (φ25) çatır, təkrarlanan yerləşdirmənin üstün sabitliyini təmin edir. Montaj səthi və porşen çubuqları arasında yüksək dəqiqlikli paralel emal yanal və eksantrik yüklərə qarşı müqaviməti xeyli artırır.

• Aşağı Profilli və Çevik Çox İstiqamətli Montaj: Ultra nazik kompakt korpus dizaynı dar və məhdud avadanlıq sahəsinə mükəmməl uyğunlaşır. Həm silindr gövdəsi, həm də son lövhə iki iş rejiminə imkan verən sabit quraşdırmanı dəstəkləyir:silindr gövdəsi hərəkət edən son lövhə ilə sabitlənmişdir və yahərəkət edən silindr gövdəsi ilə sabitlənmiş son lövhə. Dörd tərəfli montaj dəlikləri və üç istiqamətli boru portları ilə təchiz edilmiş, çevik hava boru kəməri sxemi ilə yuxarıdan, aşağıdan və yan istiqamətlərdən fiksasiyanı dəstəkləyir.

• Hamar Əməliyyat və Uzun Xidmət Ömrü: Standart konfiqurasiya kimi ikitərəfli rezin tamponları olan ikiqat fəaliyyət göstərən pistonlu struktur hərəkət təsirini və iş səsini effektiv şəkildə azaldır. İsteğe bağlı CXWM/CXWL hidravlik bufer versiyaları həm yüksək sürətli, həm də aşağı sürətli əməliyyat üçün əla zərbə udma təmin edir, səs-küyün azaldılması və texniki xidmət tələb olunmayan tamponlama performansını həyata keçirir. Yağsız dizayn təmiz iş mühitinə uyğunlaşır və gündəlik təmir xərclərini minimuma endirir.

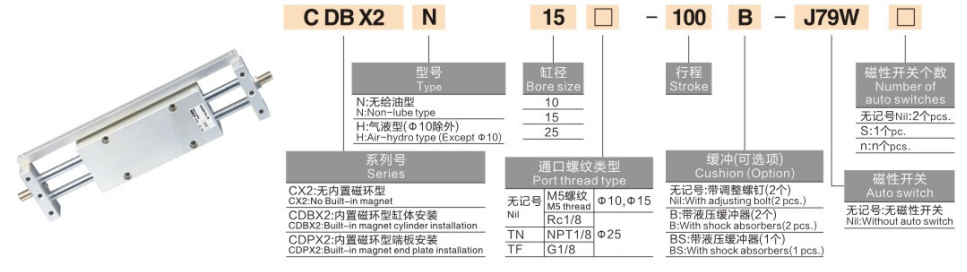

Model Adlandırma Qaydalarını tamamlayın

Model Nümunələri: CX2N15-50 | CX225-100-M9BW

Standart Sifariş İstinad Nümunələri

• CX210-25: 10 mm buruq, 25 mm vuruş, maqnit açarı olmayan standart tip

• CX215-75-2S: 15 mm buruq, 75 mm vuruş, ikili mövqe aşkarlanması üçün ikili maqnit açarları

• CX2N25-100: 25 mm buruq, 100 mm vuruş, maqnit həssas ssenarilər üçün maqnitsiz tip

Standart Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, 0,5MPa nominal təzyiq)

1. Ümumi Performans Xüsusiyyətləri

• Əməliyyat rejimi: İkili fəaliyyət (iki porşenli sinxron idarəetmə)

• İşçi təzyiq diapazonu: 0,15~0,7MPa; Sübut təzyiqi: 1.05MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz şərti mühit)

• Pistonun işləmə sürəti: 50~500mm/s (standart CX2); 800 mm/s-ə qədər (CXWM/CXWL yüksək sürətli versiyaları)

• Bufer rejimi: İkitərəfli rezin tampon (standart); CXWM/CXWL modelləri üçün əlavə hidravlik bufer

• Yağlama rejimi: Təmiz sənaye mühitləri üçün uyğundur, yağsız texniki xidmət tələb etmir

2. Nəzəri ikiqat itələmə məlumatları (vahid: N)

3. İcazə verilən yanal fırlanma momenti məlumatları (vahid: N·m)

4. Məhsul Çəki Məlumatı (50 mm Stroke, Vahid: kq)

Tipik Tətbiq Ssenariləri

• Dəqiq Material Transferi: Elektron və yarımkeçirici iş parçasının tərcüməsi, paletlərin dəyişdirilməsi və itələmə/çəkmə üçün idealdır. Ultra yüksək anti-fırlanma dəqiqliyi yüksək dəqiqlikli yerləşdirmə və ötürmə prosesləri zamanı sıfır ofseti təmin edir.

• Orta-ağır yük qaldırma: İstehsal xəttinin iş parçasının qaldırılması, qəlibin çıxarılması və qısa vuruşlu ağır yük sürmə üçün uyğundur. Unikal ikiqat təkanlı struktur və güclü anti-eksentrik yük tutumu sabit və güclü sürmə performansını təmin edir.

• Məhdud Məkan Avtomatlaşdırma Stansiyaları: Dar boşluqlu avadanlığın quraşdırılması, üfüqi yığcam yerləşdirmə və sıx çox silindrli yerləşdirmə üçün mükəmməldir. Aşağı profilli gövdə və çox istiqamətli montaj dizaynı yerdən istifadəni maksimum dərəcədə artırır.

• Yüksək Təmizlik İş Mühitləri: Yağsız və az tozlu dizayn tibbi, qida və elektron dəqiqlikli avadanlıqlara uyğunlaşır. İsteğe bağlı maqnitsiz (N tipli) versiya maqnit müdaxiləsi olmadan maqnit həssas tətbiq ssenarilərinə mükəmməl uyğun gəlir.

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki iş yükünə uyğun olaraq buruq ölçüsünü seçin. Kifayət qədər təhlükəsizlik marjası ilə nəzəri ikiqat itələmə ≥ faktiki yük × 1,5 olduğundan əmin olun. Ağır yanal yüklərlə iş şəraiti üçün φ25 böyük buruq modelinə üstünlük verin.

2. Vuruş seçimi: Standart vuruş 25 mm ilə 200 mm arasında dəyişir, faktiki səyahət tələblərinə uyğun olaraq seçin. Uzun vuruşlu, yüksək sürətli və tez-tez təsirli iş şəraiti üçün CXWM/CXWL tampon modellərinə üstünlük verin.

3. Funksional Konfiqurasiya Seçimi

￮ İkitərəfli mövqe aşkarlanması: Dəqiq vuruş limitinin yerləşdirilməsi üçün 2S ikili maqnit açarı konfiqurasiyasını seçin.

￮ Yüksək sürətli və təsirli iş şəraiti: CXWM (sürüşmə + hidravlik tampon) / CXWL (toplu podşipnik + hidravlik tampon) təkmilləşdirilmiş versiyalarını seçin.

￮ Maqnitə həssas ssenarilər: Maqnit müdaxiləsinin qarşısını almaq üçün N tipli maqnitsiz silindr qəbul edin.

Bir Cümlə Xülasə

     SOLH CX2 seriyalı ikiqat çubuqlu sürüşmə silindr ikiqat itələmə çıxışını, ultra yüksək fırlanmaya qarşı dəqiqliyi, aşağı profilli yığcam quruluşu və çox istiqamətli montaj çevikliyini birləşdirir, məhdud məkanda dəqiq avtomatlaşdırılmış avadanlıq üçün sabit və etibarlı orta-ağır yük sürmə həllərini təmin edir.
