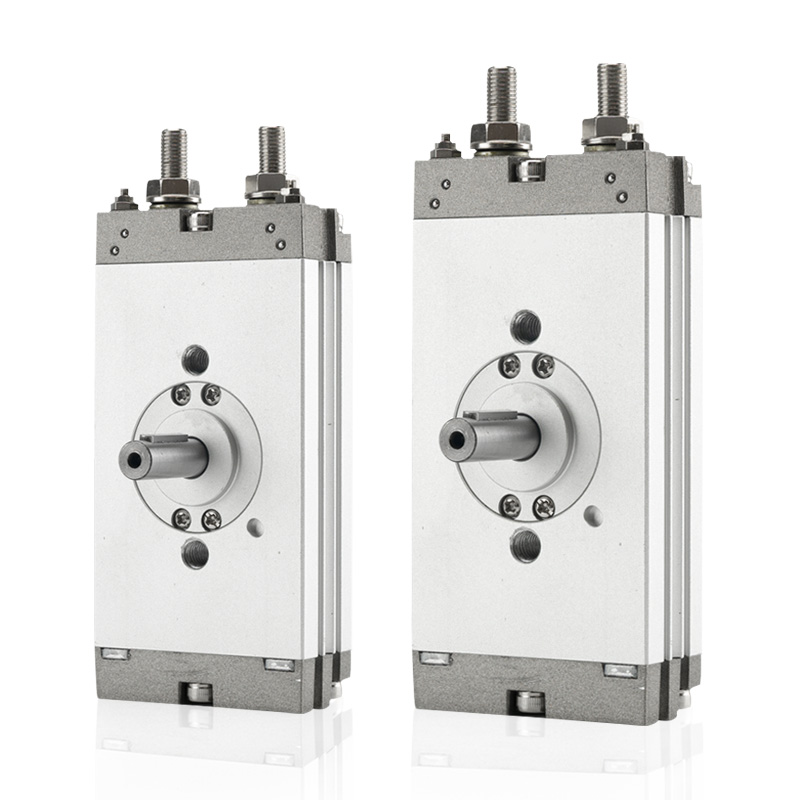

CRQ2 Series Ultra İncə Rack & Pinion Rotary Silindr | Sıfır boşluqlu yığcam yelləncək silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Üstünlüklər

     SOLH CRQ2 seriyası iki porşenli sıfır boşluqlu quruluşa malik ultra nazik düz dayaq və pinion fırlanan silindrdir. Ultra aşağı gövdə hündürlüyü və inteqrasiya edilmiş flanş montaj dizaynı ilə o, 90°/180°/360° geniş diapazonlu yelləncək açılarını dəstəkləyir və φ10-dan φ40-a qədər çuxur ölçülərini əhatə edir. Məhdud məkan avadanlığı planları üçün optimallaşdırılan bu silindr, 3C, qablaşdırma və tibbi avtomatlaşdırma avadanlığı üçün üstünlük verilən kompakt fırlanma həlli kimi xidmət edərək, yüngül və orta səviyyəli indeksləşdirmə, sürüşmə və fırlanan stansiyalar üçün yüksək dəqiqlikli və sabit fırlanma performansını təmin edir.

2. Texniki Spesifikasiyaları tamamlayın

 2.1 Əsas Parametrlər

     • Buruq Ölçüsü: φ10/φ15/φ20/φ30/φ40 (Ultra nazik düz struktur)

     • Əməliyyat rejimi: İkiqat fəaliyyət göstərən dayaq və dişli ötürücü

     • İşçi təzyiq diapazonu: 0,15~0,7MPa; φ20/φ30/φ40 1,0MPa qədər

     • Sübut təzyiqi: 1.05MPa

     • Ətraf mühitin temperaturu: 0℃~60℃ (buzsuz mühit)

     • Yağlama: Yağsız öz-özünə yağlama əməliyyatı

     • Bufer Konfiqurasiyası: φ10/φ15 yalnız daxili rezin tamponla; φ20/φ30/φ40 ikili rezin bufer + isteğe bağlı tənzimlənən hava tamponu (C şəkilçisi)

     • Bucaq tənzimlənməsi: Ucu boltlar vasitəsilə standart ±5° incə tənzimləmə

     • Maqnit Uyğunluğu: CDRQ2 daxili maqnit halqası, D-M9B / D-A93 seriyalı açarlarla uyğun gəlir

  2.2 Nəzəri fırlanma anı cədvəli (@0,5MPa, N·m)

  2.3 Standart yelləncək bucağı və tənzimlənən diapazon

     • 90° yelləncək: Tənzimlənən diapazon 80°~100°

     • 180° yelləncək: Tənzimlənən diapazon 170°~190°

     • 360° uzadılmış yelləncək: Xüsusi tam fırlanma tələbləri üçün tənzimlənən diapazon 350°~370°

  2.4 Port Ölçüsü Spesifikasiyası

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standart Rc1/8; İsteğe bağlı G1/8 və NPT ipi

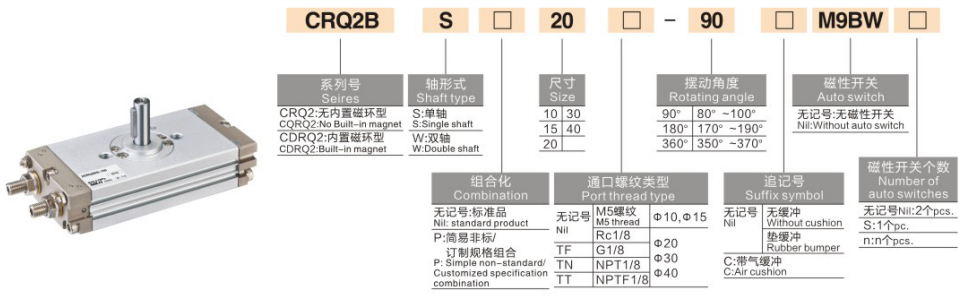

3. Model Adlandırma Qaydaları və Sifariş Nümunələri

  1. Tam Model Strukturu: CDRQ2BS20-180C

  2. Tipik Sifariş Nümunələri

     • Standart Qeyri-Bufer Modeli: CRQ2BW15-90 (Əsas tip, ikili val, φ15 buruq, 90° yelləncək, qeyri-maqnit, rezin tampon)

     • Yüksək Dəqiqlikli Bufer Modeli: CDRQ2BS40-180C (Maqnit halqa ilə təchiz olunub, tək mil, φ40 çuxur, 180° yelləncək, hava tamponu)

4. Struktur Prinsip və Əsas Güclər

  4.1 Daxili struktur və iş prinsipi

     CRQ2 seriyası simmetrik ikili porşenli ikiqat rack hörgü strukturunu qəbul edir. Sıxılmış hava sinxron xətti hərəkət üçün ikili porşenləri hərəkətə gətirir, bu da dişli çarxı sabit fırlanma anı çıxarmağa itələyir. İnteqrasiya edilmiş düz gövdə daxili bufer mexanizmi, son bucaq tənzimləyici boltlar, birtərəfli boru interfeysi və ikitərəfli maqnit keçid yivləri ilə gəlir. Simmetrik güc strukturu əməliyyat zamanı sarsıntı və boşluqları aradan qaldıraraq, ultra sabit, yüksək dəqiqlikli fırlanan yerləşdirməyə nail olur.

  4.2 Unikal Əsas Üstünlüklər

     • Ultra nazik düz bədən: Həddindən artıq aşağı bədən hündürlüyü (17~37mm), silindr gövdəsi birbaşa flanş kimi istifadə oluna bilər, əlavə montaj mötərizələrini aradan qaldırır və şaquli quraşdırma sahəsinə xeyli qənaət edir.

     • Sıfır boşluq dizaynı: İki rəfli tam mesh strukturu sıfır boşluq fırlanması həyata keçirir, yüksək təkrar yerləşdirmə dəqiqliyini və titrəmədən start-stop əməliyyatını təmin edir.

     • Səliqəli Boru və Naqillər: Tək tərəfli hava interfeysi və eyni tərəfli ikili keçid yivləri daha təmiz avadanlıq strukturu üçün yerində naqil və boru kəmərlərinin sxemini sadələşdirir.

     • Dəqiq Bucaq İncə Tənzimləmə: Standart ±5° tənzimlənən yelləncək bucağı müxtəlif dəqiq yerləşdirmə tələblərinə uyğunlaşır.

     • Diversifikasiya olunmuş Şaft Seçimləri: Müxtəlif avtomatlaşdırılmış qoşulma rejimlərinə uyğunlaşmaq üçün isteğe bağlı tək val (universal) və ikili şaft (iki istiqamətli əlaqə).

5. Quraşdırma və Seçim Təlimatları

  5.1 Quraşdırma rejimi

      Əsas B növü: Silindr gövdəsinin alt hissəsi ayrılmış yerləşdirmə delikləri ilə birbaşa montajı dəstəkləyir. İnteqrasiya edilmiş flanş dizaynı sürətli quraşdırma və yüksək yerləşdirmə dəqiqliyi ilə əlavə bərkitmə aksesuarlarına ehtiyac duymur.

  5.2 Əsas Seçim Meyarları

     • Məkan Məhdudiyyəti Prioriteti: Şaquli hündürlüyün məhdud ssenariləri üçün CRQ2 ultra nazik seriyasını seçin; kifayət qədər quraşdırma sahəsi üçün MSQ/HRQ seriyasını seçin.

     • Dəqiqlik və boşluq tələbi: Sıfır boşluqlu yüksək dəqiqlikli yerləşdirmə üçün dayaq və pinion CRQ2; aşağı qiymətli böyük bucaqlı yüngül yük fırlanması üçün qanad tipli CRB2.

     • Yelləncək bucağının təsdiqi: Adi çevirmə/yerləşdirmə üçün standart 90°/180°; Tam dairəvi fırlanma iş şəraiti üçün 360° uzadılmış tip.

     • Bufer Uyğunluğu: Yüksək sürətli və orta ağır yüklə işləmək üçün C hava tamponunu seçin; standart rezin tampon aşağı sürətli yüngül yük tələblərinə cavab verir.

     • Siqnal Əlaqə Tələbi: PLC mövqeyinin aşkarlanması və avtomatik əlaqə nəzarəti üçün CDRQ2 maqnit halqa versiyasını seçin; Siqnal rəyi olmadan sadə fırlanma hərəkəti üçün CRQ2 qeyri-maqnit versiyası.

6. Tipik Tətbiq Ssenariləri

     • 3C və Elektronika Sənayesi: PCB lövhəsinin fırlanması, çiplərin çeşidlənməsi, kiçik qurğunun fırlanması və komponentlərin dəqiq yerləşdirilməsi.

     • Qablaşdırma və Çap Avadanlıqları: Etiketin salınması, qutunun möhürlənməsinin yerləşdirilməsi, maneənin əyilməsi və davamlı qablaşdırma xəttinin yönlü keçidi.

     • Kompakt avtomatlaşdırma stansiyaları: Miniatür klapan dəyişdirmə, dəqiq indeksləşdirmə yerləşdirmə və dar avadanlıq məkanında fırlanma əməliyyatı.

     • Tibbi və Həssas Maşınlar: Kiçik manipulyatorun fırlanması, dəqiq tibbi aksesuarın fırlanması və mini avtomatlaşdırılmış fırlanan platformalar.

7. CRQ2B vs CDRQ2B Müqayisə Cədvəli

Bir Cümlə Xülasə

     SOLH CRQ2 seriyalı ultra nazik sıfır boşluqlu fırlanan silindr düz inteqrasiya edilmiş flanş dizaynı, çoxbucaqlı tənzimlənən fırlanma və yerə qənaət edən quraşdırma ilə yüngül və orta yüklü dar məkanda avtomatlaşdırılmış sürüşmə və indeksləşdirmə stansiyaları üçün yüksək dəqiqlikli, sabit və yığcam fırlanan həllər təmin edir.
