CKG1 (CKP1) Series Clamp Silindr | Anti-maqnit açarları ilə çubuq quraşdırılmış ağır yük silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Fərqlər

     SOLH CKG1/CKP1 seriyası xüsusi olaraq qaynaq və güclü maqnit müdaxiləsi mühitləri üçün nəzərdə tutulmuş çubuqda quraşdırılmış ağır sıxma silindrləridir. 50 mm-dən 200 mm-ə qədər standart vuruşlarla φ40/50/63 mm buruq ölçülərində mövcuddur, bu seriya 3 istiqamətli montajı dəstəkləyən orijinal anti-güclü maqnit sahəsi maqnit açarları ilə təchiz edilmişdir. Yığcam yüngül strukturu, güclü maqnit müdaxiləsi altında sabit işləməsi, ağır sıxma qüvvəsi və tənzimlənən hərəkət sürəti ilə qövs qaynağı/nöqtə qaynaq qurğuları, dəzgahın bərkidilməsi və avtomatlaşdırılmış ağır yüklü sıxma stansiyaları üçün mükəmməl şəkildə tətbiq olunur. Seriya iki modelə bölünür: standart daxili maqnit halqaları olan CKG1 və müxtəlif anti-maqnit tələbləri üçün yüksək güclü daxili maqnit halqaları olan CKP1.

1.1 Seriya Funksional Bölmə

     • CKG1 (Standart Maqnit Üzük): D-P3DWA / D-P4DW anti-maqnit açarları ilə uyğun gəlir. Adi güclü maqnit mühitləri və qövs qaynağı sıçramasına davamlı ssenarilər üçün uyğundur. Opsiyonel sıçramaya davamlı kodlar: -XC88 / -XC89 / -XC91, adi qaynaq stansiyaları üçün sərfəli və sabit anti-müdaxilə performansını təmin edir.

    • CKP1 (Yüksək Güclü Maqnit Üzük): Təkmilləşdirilmiş daxili güclü maqnit halqalarla təchiz olunub və D-P79WSE / D-P74L / Z yüksək dərəcəli anti-maqnit açarları ilə uyğun gəlir. Bu, yüksək maqnit sahəsi və yüksək tezlikli qaynaq iş şəraiti üçün ideal olan daha güclü anti-maqnit müdaxilə qabiliyyəti və daha sabit siqnal induksiyası təmin edir.

1.2 Unikal Çubuqda quraşdırılmış struktur

     Maqnit açarı montaj çubuğu 3 istiqamətli quraşdırmanı (yuxarı / sol / sağ) dəstəkləyərək, porşen çubuğu tərəfində ayrılmaz şəkildə hazırlanmışdır. Quraşdırılmış düzülmə armatur müdaxiləsinin və mexaniki toqquşmanın qarşısını alır, kompakt qaynaq qurğusunda çevik naqilləri və sabit siqnal aşkarlanmasını təmin edir.

1.3 Kompakt Təkmilləşdirmə və Dəyişdirilə bilən Dizayn

     Optimallaşdırılmış silindr gövdə quruluşu ümumi çəkidə 7% azalma ilə CKP1-40 modeli üçün ümumi uzunluğu 7 mm qısaldır. φ63-150 mm modelin çəkisi cəmi 1,82 kq-dır. Ənənəvi köhnə tipli CK1 seriyası ilə tamamilə dəyişdirilə bilən quraşdırma ölçüləri, armatur strukturlarını dəyişdirmədən birbaşa dəyişdirmə və təkmilləşdirməni həyata keçirir.

1.4 Ağır və Davamlı Performans

     Sabit sıxma və sərbəst buraxma hərəkəti üçün standart ikitərəfli hava tamponu ilə iki istiqamətli idarə olunan ikitərəfli quruluşu qəbul edir. Porşen çubuğu sərt xrom örtüklü müalicəyə məruz qalır və silindr gövdəsi əla aşınma müqaviməti və təsir müqavimətini həyata keçirərək sərt anodizasiya prosesini qəbul edir. Yağsız dizayn təmiz mühitlərə və az texniki xidmətlə sərt qaynaq iş şəraitinə uyğunlaşır.

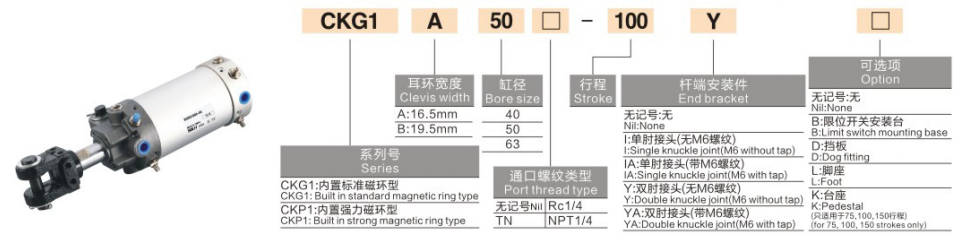

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1. Tipik Model Nümunələri: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standart Sifariş Nümunələri

     • CKG1 Standart Maqnit Konfiqurasiyası: CKG1A63-50YZ-P4DWL (Standart maqnit üzük, 16,5 mm göz eni, φ63 delik, 50 mm vuruş, çubuq quraşdırılmış, P4DWL anti-maqnit açarı ilə)

     • CKP1 Yüksək Güclü Maqnit Konfiqurasiyası: CKP1B40-75Z-P79WSE (Yüksək güclü maqnit üzük, 19,5 mm ağır göz eni, φ40 delik, 75 mm vuruş, çubuqla quraşdırılmış, P79WSE yüksək dərəcəli anti-maqnit açarı ilə)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

  3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: İkitərəfli (iki istiqamətli idarə olunan sıxma / sərbəst buraxma)

     • İşçi təzyiq diapazonu: 0,05~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Ətraf mühitin temperaturu: -10℃~60℃ (maqnit açarı ilə); -10℃~70℃ (açarsız)

     • Pistonun işləmə sürəti: 50~300mm/s (yiv sürətinin tənzimlənməsi, çıxmayan silindr gövdəsi)

     • Bufer rejimi: Standart ikitərəfli hava tamponu; isteğe bağlı təkmilləşdirilmiş ikitərəfli hava tamponu (-X1515)

     • Yağlama rejimi: Yağsız əməliyyat

     • Maqnit keçid xüsusiyyəti: Professional anti-güclü maqnit sahəsi dizaynı, eksklüziv 3 istiqamətli çubuq quraşdırılmış quraşdırma

3.2 Nəzəri sıxma qüvvəsi (vahid: kN @0,5MPa)

3.3 Məhsul Çəkisi (Vahid: kq @100mm Stroke)

4. Anti-Güclü Maqnit Keçid Uyğunluğu (Çubuqda quraşdırılmış Növün Əsas Üstünlüyü)

     Quraşdırma və Ətraf Mühit Üstünlükləri: İnteqrasiya edilmiş açar çubuq quruluşu ixtiyari 3 istiqamətli quraşdırmanı dəstəkləyir, qaynaq şlaklarının yığılmasının və armaturun mexaniki müdaxiləsindən effektiv şəkildə qaçınır. Uyğunlaşdırılmış açarlar, sabit və etibarlı siqnal çıxışı ilə sərt və mürəkkəb qaynaq iş mühitlərinə tam uyğunlaşaraq, sıçrayışa və toz keçirməyə davamlı dizaynı qəbul edir.

5. Tipik Tətbiq Ssenariləri

     • Qaynaq stansiyaları: Qövs qaynağı və nöqtə qaynağı üçün iş parçasının sıxılması, sıçramaya davamlı yerləşdirmə və qaynaq alətlərinin bərkidilməsi üçün ixtisaslaşmışdır. Professional anti-maqnit və anti-sıçrama dizaynı güclü maqnit mühitlərinin qaynaqlanması zamanı siqnal sürüşməsi və nasazlıq problemlərini həll edir.

     • Maşın Alətləri və Emal Mərkəzi: Ağır yüklü iş parçasının bərkidilməsi, kalıbın sıxılması və qısa vuruşlu dəqiq yerləşdirilməsi üçün tətbiq edilir. Yüksək sıxma qüvvəsi və əla əyilmə qabiliyyəti sabit emal tolerantlığını təmin edir.

     • Avtomatlaşdırılmış Ağır Yük Stansiyaları: Ağır palet sıxma, ötürmə məhdudlaşdırma və çevirmə mexanizminin yerləşdirilməsi üçün uyğundur. Güclü ətraf mühitə müdaxilə müqaviməti ilə ardıcıl və sabit tsiklik hərəkət təmin edir.

     • Güclü Maqnit Sahəsi İş Sahələri: Elektromaqnitlərlə uyğunlaşdırılmış stansiyalar, yüksək tezlikli mühərriklərin yaxınlığında sıxışdırma və güclü maqnit müdaxilə zonalarında yerləşdirmə üçün mükəmməldir. Xüsusi anti-maqnit açarları 100% etibarlı mövqe siqnallarına zəmanət verir.

6. CKG1 vs CKP1 Series Tez Müqayisə

7. 3 Addımlı Tez Seçim Bələdçisi

   1. Buruq Ölçüsü Seçimi: Faktiki sıxma yükü əsasında çuxur ölçüsünü seçin. Qaydaya əməl edin: nəzəri sıxma qüvvəsi ≥ faktiki yük × 1,5 təhlükəsizlik faktoru. Yüngül yük üçün φ40, orta yük üçün φ50, ağır yüklü iş şəraiti üçün φ63.

   2. Vuruş seçimi: Standart vuruş 50 mm ilə 200 mm arasında dəyişir. Sıxma hərəkəti zamanı mexaniki müdaxilənin qarşısını almaq üçün iş parçasının hündürlüyünə uyğun olaraq 5~10 mm əlavə vuruş marjasını ehtiyatda saxlayın.

   3. Konfiqurasiya uyğunluğu

￮ Maqnit Üzük və Keçid: Adi qaynaq mühitləri üçün CKG1 + P4DW seçin; yüksək tezlikli və yüksək müdaxiləli qaynaq stansiyaları üçün CKP1 + P79WSE seçin.

￮ Göz Genişliyi Spesifikasiyası: dar quraşdırma sahəsi üçün C=12.5mm; A=16,5 mm standart ümumi istifadə üçün; B=19,5 mm ağır yüklü sıxma ssenariləri üçün.

Bir Cümlə Xülasə

     SOLH CKG1/CKP1 seriyalı çubuqda quraşdırılmış ağır yükləyici silindrlər qaynaq sənayesi üçün peşəkar anti-maqnit pnevmatik həllərdir, 3 istiqamətli keçid quraşdırılması, yağsız işləmə, standart hava tamponu və dəyişdirilə bilən quraşdırma ölçüsünə malikdir. CKG1 qənaətcil anti-AC maqnit performansını təmin edir, təkmilləşdirilmiş CKP1 isə mürəkkəb güclü maqnit və qaynaq mühitlərində sabit ağır sıxışdırma üçün ideal olan üstün AC/DC anti-müdaxilə qabiliyyəti təqdim edir.
