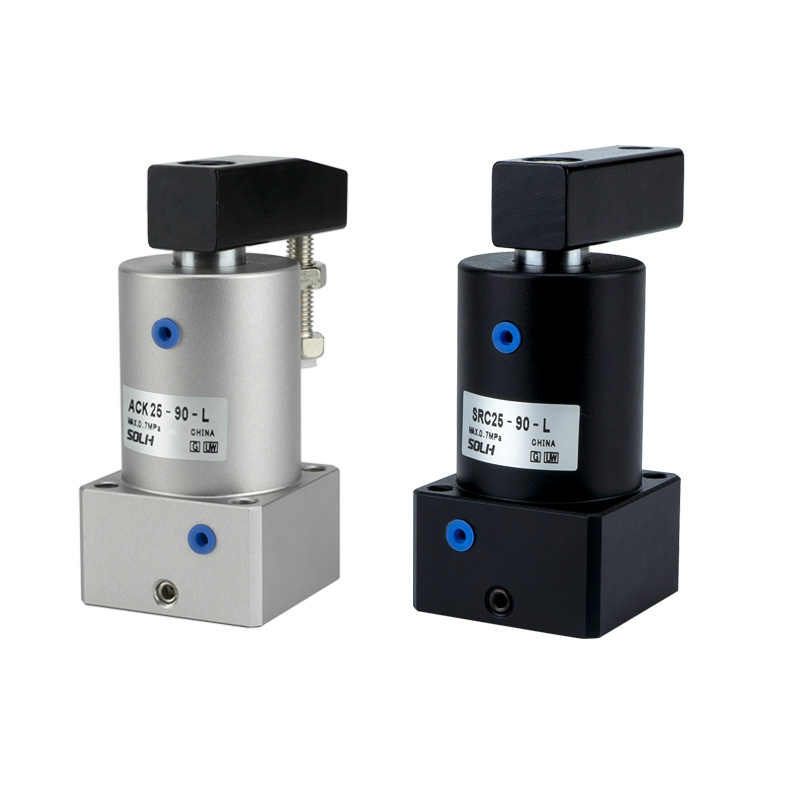

ACK Seriyası Bucaq Silindr | 90°/180° Fırlanma və Aşağı Qısqac 2-in 1-də Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH ACK seriyası 90°/180° fırlanma və xətti aşağı sıxma hərəkətini birləşdirən yüksək performanslı 2-in-1 bucaq silindridir. φ25 mm-dən φ63 mm-ə qədər olan buruq ölçülərini əhatə edərək, yüksək dəqiqlik və güclü eksantrik yük müqaviməti üçün peşəkar üç bələdçi yivli quruluşu qəbul edir. Opsiyonel tək tərəfli/ikitərəfli təzyiq lövhələri və sol/sağ fırlanma istiqamətləri müxtəlif armatur planlarına tam uyğunlaşır. Yüksək möhkəmlik, uzun xidmət müddəti və ağır yükləmə qabiliyyətinə malik olan ACK silindri avtomatlaşdırılmış alətlər, qaynaq yerləşdirmə və ştamplama fiksasiya proseslərində yer məhdud iş parçası sıxma stansiyaları üçün geniş istifadə olunur.

1. Qarışıq Fırlanma və Clamping Fəaliyyəti

• Standart iş ardıcıllığı: Geri çəkin → 90°/180° sola/sağa fırlanma → aşağı sıxışdırmaq üçün uzadın

• Ardıcıllığı sıfırlayın: Kəməri buraxmaq üçün geri çəkin → əks fırlanma → uzadın və yenidən qurun

• Yüksək Dəqiqlikli Yerləşdirmə: ±1,5° yüksək dəqiqliklə standart 90° fırlanma bucağı; 180° fırlanma növü isteğe bağlıdır, təkrarlanan və etibarlı iş parçasının yerləşdirilməsini təmin edir.

2. Yüksək sərtlik və uzadılmış xidmət müddəti

• Üç bələdçi-groove strukturu: Optimallaşdırılmış üç istiqamətli istiqamətləndirici dizayn, sıxma zamanı ekssentrik yükə effektiv müqavimət göstərərək, əla hərəkət sabitliyi, yüksək istiqamətləndirmə dəqiqliyi və güclü əyilmə qabiliyyətini təmin edir.

• Yüksək Güclü Material Konfiqurasiyası: Porşen çubuğu əla aşınma müqaviməti və davamlılığı üçün istilik müalicəsi prosesi ilə xüsusi ərinti polad qəbul edir. Silindr gövdəsi korroziyaya davamlılığı və struktur sərtliyini artırmaq üçün sərt anodizasiyadan keçir.

• Premium idxal möhürləri: Mürəkkəb iş şəraitinə mükəmməl uyğunlaşma qabiliyyətinə malik idxal edilmiş möhür materiallarını qəbul edir, hava sızmasını effektiv şəkildə azaldır və silindrin ümumi xidmət müddətini xeyli uzadır.

3. Çevik Quraşdırma və Diversifikasiyalı Konfiqurasiya

• Opsiyonel Təzyiq Plitələrinin Növləri: dar iş parçaları üçün ACK birtərəfli təzyiq lövhəsi; Müxtəlif iş parçasının sıxma tələblərini əhatə edən geniş iş parçaları üçün ACKD ikitərəfli təzyiq lövhəsi.

• Tənzimlənən Fırlanma İstiqaməti: L (saat əqrəbinin əksi istiqamətində sola fırlanma) və R (saat əqrəbi istiqamətində sağa fırlanma) müxtəlif saytdakı stansiya planlarına uyğunlaşdırmaq üçün isteğe bağlıdır.

• Universal Montaj Dizaynı: Birbaşa fiksasiya üçün 4 dibdən keçən deşiklə təchiz olunub, flanş montajına uyğundur. Ehtiyatda olan standart keçid yivləri mövqe aşkarlanması üçün maqnit açarlarının rahat quraşdırılmasına imkan verir.

Tam Model Adlandırma Qaydaları və Sifariş Nümunələri

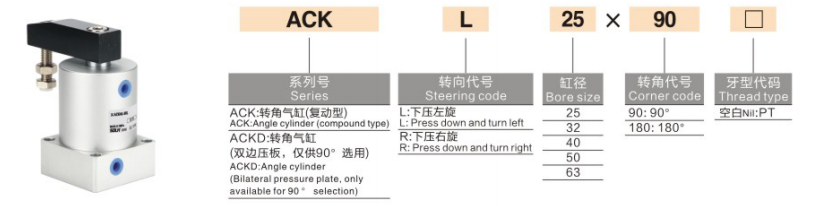

1. Tipik Model Nümunələri: ACKL25-90, ACKDR40-90

2. Standart Sifariş Nümunələri

• Tək tərəfli sola fırlanma 90°: ACKL25-90 (φ25 çuxur, sola fırlanma, 90° standart bucaq)

• İki tərəfli sağa fırlanma 90°: ACKDR32-90 (φ32 deşik, ikitərəfli lövhə, sağa fırlanma, 90° bucaq)

• Böyük Buruqlu Ağır Yük Tipi: ACKL63-90 (φ63 maksimum çuxur, sola fırlanma, ağır yüklərin sıxılması üçün 90° bucaq)

Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

1. Əsas Spesifikasiyalar

• Əməliyyat rejimi: İkiqat təsirli birləşmə hərəkəti (fırlanma + aşağı sıxma)

• İşçi təzyiq diapazonu: 0,15~1,0MPa; Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -20℃~80℃

• Pistonun işləmə sürəti: 50~200mm/s

• Fırlanma bucağı: 90° (standart); 180° (isteğe bağlı)

• Standart sıxma vuruşu: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Nəzəri sıxma qüvvəsi (vahid: N @0,5MPa)

3. Məhsulun Çəkisi (Vahid: kq @90° Standart Tip)

Tipik Tətbiq Ssenariləri

• Dəzgah və Qaynaq Qurğuları: İş parçasının yerləşdirilməsinin sıxılması, qaynaqla bərkidilməsi və ştamplama stansiyasının sürüşmə əleyhinə olması üçün idealdır. İnteqrasiya edilmiş fırlanma və sıxma 2-in-1 hərəkəti mexaniki quruluşu asanlaşdırır və quraşdırma sahəsinə qənaət edir.

• Elektron və Dəqiq Komponent Emalı: Paletlərin sıxılması, dirsəklərin bərkidilməsi və mikro-dəqiq hissələrin yerləşdirilməsi üçün uyğundur. Ciddi dəqiqlik və təmizlik tələblərinə cavab verən yüksək yerləşdirmə dəqiqliyi və aşağı toz əmələ gəlməsi ilə fərqlənir.

• Avtomatlaşdırılmış Transfer Mexanizmi: Sabit, hamar və təkrarlanan mürəkkəb hərəkət performansını təmin edən fırlanan masanın məhdudlaşdırılması, sürüşmə mexanizminin yerləşdirilməsi və qısa vuruşlu sıxma stansiyaları üçün geniş şəkildə tətbiq olunur.

• Ağır Yüklü Təsbit İş Şərtləri: Güclü sıxma qüvvəsi və əla anti-eksentrik yük qabiliyyəti ilə o, ağır iş parçasının sıxılması, qəliblərin bərkidilməsi və böyük yüklərin dəqiq yerləşdirilməsi ssenarilərinə mükəmməl uyğunlaşır.

3 Addımlı Tez Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki sıxma yükünə uyğun olaraq delik ölçüsünü seçin. Nəzəri sıxma qüvvəsini ≥ faktiki yük × 1,5 təhlükəsizlik əmsalı ilə təmin edin; ağır iş şəraiti üçün φ40 və ya daha böyük çuxura üstünlük verin.

2. Vuruş seçimi: Standart sıxma vuruşu 12 mm ilə 30 mm arasında dəyişir. Əməliyyat zamanı mexaniki müdaxilənin qarşısını almaq üçün iş parçasının hündürlüyünə uyğun olaraq 3~5 mm vuruş marjasını ehtiyatda saxlayın.

3. Konfiqurasiya seçimi

￮ Təzyiq Plitəsi Tipi: Dar iş parçaları üçün birtərəfli ACK lövhəsini seçin; geniş iş parçaları üçün ACKD ikitərəfli lövhə seçin.

￮ Fırlanma istiqaməti: Faktiki stansiya planına və mexaniki müdaxilə şərtlərinə uyğun olaraq L sola fırlanma və ya R sağa fırlanma seçin.

Bir Cümlə Xülasə

     SOLH ACK seriyalı bucaq silindri 90°/180° fırlanma və aşağı sıxma inteqrasiyasını dəstəkləyən yüksək dəqiqlikli üç istiqamətli yivli strukturu qəbul edir. İsteğe bağlı tək/iki tərəfli təzyiq lövhələri, çevik sol/sağ fırlanma və əla ağır yüklənməyə qarşı əyilmə performansı ilə bu, müxtəlif yer məhdud avtomatlaşdırılmış qurğu stansiyaları üçün yüksək sərtlik və uzun ömürlü sıxma həllidir.
