3F / 3FM Series 3/2 Yol Ayaq Pedalı Valf | Normalda Bağlı Birbaşa Fəaliyyətli Pnevmatik Ayaq Klapanı

Brend: SOLH by Richge Technology | AirTAC 3F / 3FM Ayaq Klapanı üçün Tam Uyğun Dəyişdirmə

1. Məhsula Baxış

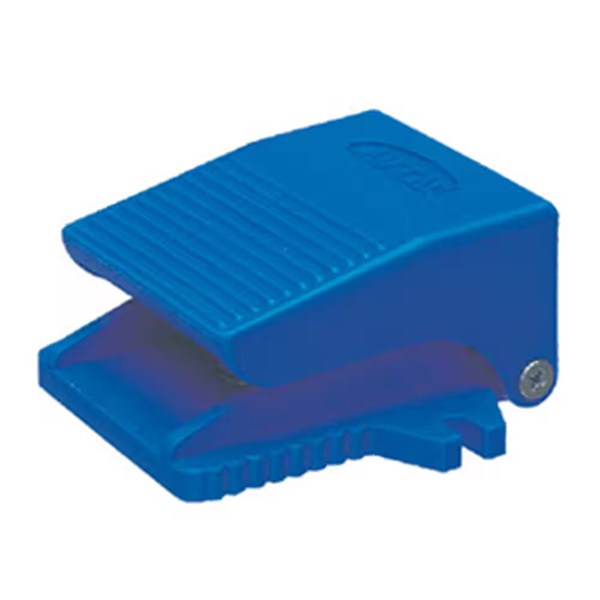

     SOLH 3F və 3FM seriyalarıdır3/2 istiqamətli birbaşa fəaliyyət göstərən normal qapalı pnevmatik ayaq pedalı klapanları, orijinal AirTAC 3F210 və 3FM210 modelləri ilə tam uyğun və dəyişdirilə bilər. 3F210 ağır yüklü tökmə alüminium korpusu, 3FM210 isə yüngül mini plastik quruluşa malikdir. Hər iki seriya standart P/A/R hava limanı məntiqi ilə daxili egzoz dizaynını qəbul edir. Əllər-sərbəst pnevmatik keçid cihazları kimi xidmət edərək, onlar tək fəaliyyətli silindr idarəsi, vakuum sındırma, əl ilə qaçış hava dövrəsini yandırıb-söndürmə, ştamplama və armatur sıxma nəzarəti üçün geniş istifadə olunur.

  1.1 Əsas Hava Limanı Məntiqi və İş Prinsipi

     • Hava limanının tərifi: P (hava girişi), A (işçi çıxışı), R (quraşdırılmış egzoz portu)

     • Normalda Qapalı Vəziyyət (Pedal buraxıldı): P girişi bağlıdır, A portu silindr qalıq təzyiqini dərhal azad etmək üçün R egzoz portu ilə əlaqə qurur

     • İş Vəziyyəti (Pedalla Basılır): P-A dövrəsi hava təchizatı üçün açılır, R egzoz portu təzyiqi saxlamaq üçün bağlıdır

     • Kilidləmə funksiyası (L şəkilçisi): Kilidləmə nişanı strukturu ilə təchiz edilmişdir. Davamlı hava təchizatı üçün pedalı kilidləmək üçün bir dəfə basın; kilidini açmaq və təzyiq relyefini sıfırlamaq üçün yenidən basın

     • Standart funksiya: Qeyri-L modelləri ani özünü sıfırlama növüdür, havanı avtomatik kəsir və ayağı buraxdıqdan sonra təzyiqi buraxır

2. Model Kodlaşdırma Qaydaları və Tərif

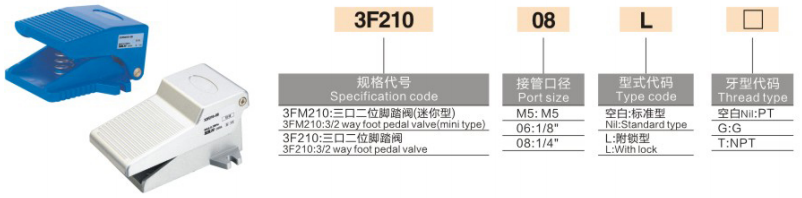

     Kodlaşdırma məntiqi: 3(F/FM)210 - [Port Ölçüsü] [L Kilidləmə] - [Mövzu Tipi]

  2.1 Seriya Mənzil Tərifi

     • 3F210: Standart ağır alüminium ərintisi korpusu 3/2 yollu ayaq klapan

     • 3FM210: Mini yüngül plastik ayaq klapan, dar yerdə quraşdırma üçün kompakt ölçü

  2.2 Port Ölçüsü Spesifikasiyası

     • M5: M5×0,8 incə sap (3FM mini model üçün eksklüziv, mikro pilot hava nəzarəti)

     • 06: G1/8 (PT1/8) standart ip

     • 08: G1/4 (PT1/4) sənaye alətləri üçün əsas universal spesifikasiya

  2.3 Funksiya və Mövzu şəkilçisi

     • L şəkilçisi: Uzun müddət təzyiq saxlamaq üçün öz-özünə kilidlənən quruluşa malikdir

     • Yox L: Ani özünü sıfırlama növü, pedalı buraxdıqdan sonra avtomatik təzyiq relyefi

     • Mövzu Tipi: Boş=PT konik sap; G=Britaniya standart paralel ip; T=NPT Amerika konik sapı

     Model nümunəsi: 3F210-08L | G1/4 portlu alüminium ərintili ayaq klapan, özünü kilidləmə funksiyası ilə; 3FM210-M5 | M5 saplı mini plastik mikro ayaq klapan

  2.4 Tam Seriya Spesifikasiyası Müqayisə Cədvəli

3. Əsas Texniki Parametrlər

4. Seçim fərqi: 3F Aluminium Series vs 3FM Mini Plastik Seriyası

5. Funksional fərq: Self-Reset vs Self-Locking

     • Qeyri-L Instant Self-Reset Tipi: Ayaq sərbəst buraxıldıqdan sonra pedal avtomatik olaraq geri qayıdır, hava tədarükünü kəsir və A limanından təzyiqi buraxır. Bu, qaçış və aralıq idarəetmə ssenariləri üçün ən çox yayılmış növüdür.

     • L şəkilçisi Öz-özünə Bağlanan Növ: Davamlı hava təchizatı və təzyiqin saxlanması üçün pedalı kilidləmək üçün bir dəfə basın; kilidini açmaq və qalıq təzyiqi buraxmaq üçün yenidən basın. Pnevmatik dövrələrin uzun müddət təzyiq altında saxlanılması üçün xüsusi olaraq hazırlanmışdır.

6. Əvəzetmə və Tipik Tətbiqlər

  6.1 Uyğun dəyişdirmə

     SOLH 3F/3FM seriyası orijinal AirTAC 3F210/3FM210 seriyasını və yerli Xinchang/SOLIH ekvivalent modellərini tamamilə əvəz edir və mükəmməl ölçülü və funksional uyğunluqla köhnə FV320 ayaq pedalı klapanlarını birbaşa təkmilləşdirə və əvəz edə bilər.

 6.2 Tipik Tətbiq Ssenariləri

     • Tək Təsirli Silindr Ayaq İdarəsi: Hava mənbəyi → 3F ayaq klapan → tək təsirli silindr; silindr avtomatik olaraq geri qayıdır və pedalı buraxdıqda təzyiqi buraxaraq təhlükəsiz fasilələrlə işləməyi həyata keçirir.

     • Vakuum Emiş Kuboku Təzyiq Azaldıcı: Vakuumu kəsmək üçün hava vermək üçün addım; havanı çıxarmaq üçün pedalı buraxın və iş parçasını tez buraxmaq üçün vantuz stəkanı tutma qüvvəsini aradan qaldırın.

     • Sənaye emalına nəzarət: Kiçik ştamplama maşınları, dəyirmanlar və pnevmatik armatur sıxma sistemləri üçün əllə ayaq dəyişdirmə, səmərəli işləmə üçün əlləri sərbəst buraxın.

Bir cümlənin xülasəsi

     SOLH 3F/3FM seriyalı 3/2 yollu normal qapalı ayaq pedalı klapanlarına ağır alüminium öz-özünə qurulan/özünü kilidləyən modellər və mini yüngülçəkili plastik modellər daxildir. IP54 toz keçirməz və sıçramaya davamlı performans, sürtgüsüz işləmə və tam AirTAC uyğunluğu ilə silindrlərə nəzarət, vakuum sındırma və sənaye alətlərinin işləməsi üçün standart əllərsiz pnevmatik keçid klapanlarıdır.
