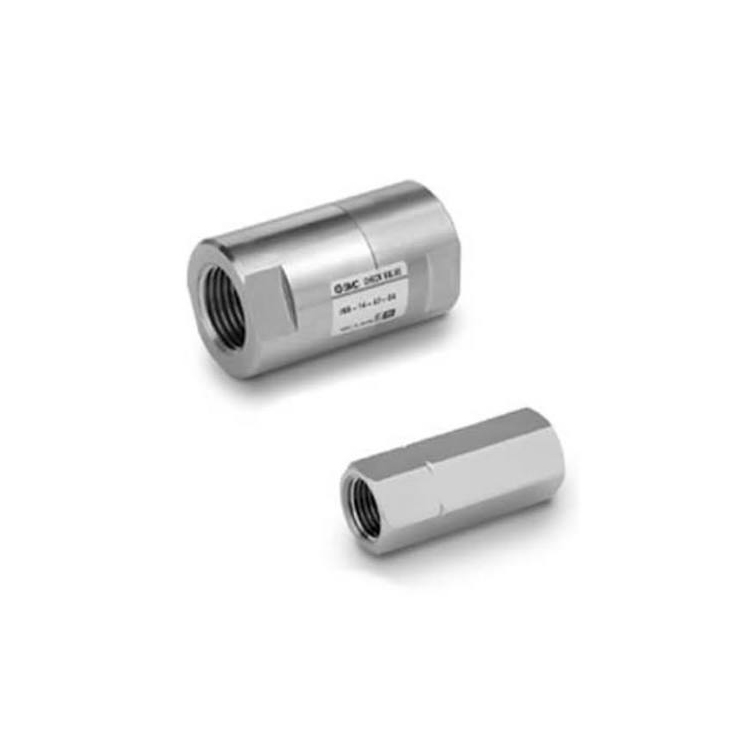

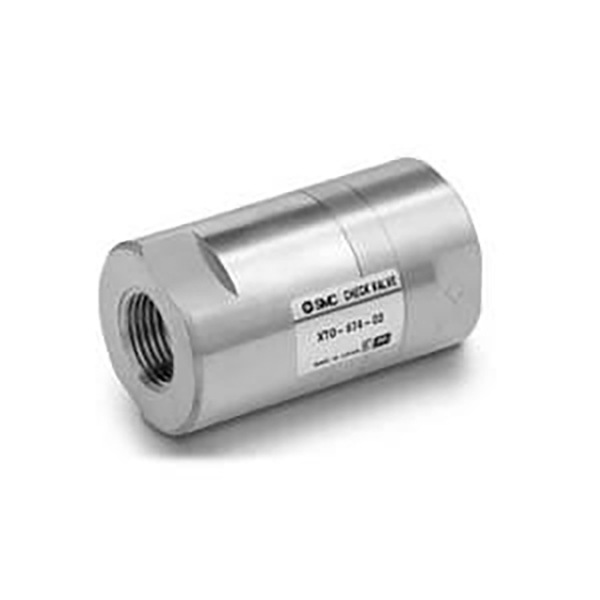

XTO674 / INA14 Seriyası Aşağı Çatlama Təzyiqini yoxlayan Valf

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH XTO674 və INA14 seriyası, sıxılmış hava və su üçün ultra aşağı krekinq təzyiqi və ikili-orta uyğunluğu ilə eyni məhsul platformasını paylaşır. Bu yivli daxili yoxlama klapanları vakuum sxemlərində və ümumi pnevmatik sistemlərdə əks axının qarşısını almaq üçün geniş şəkildə tətbiq olunur, həmçinin aşağı təzyiqli maye və su boru kəmərləri üçün uyğundur. XTO674 aşağı temperaturlu iş şəraitinə diqqət yetirir, INA14 isə standart və korroziyaya davamlı sənaye ssenarilərini əhatə edir.

 Model Kodu Təsnifatı və Adlandırma Qaydası

     -- XTO674: Pirinç korpus, aşağı temperatura davamlı versiya (-30 ℃ minimum iş tempi)

     -- INA14: Standart seriya, isteğe bağlı pirinç / SUS304 paslanmayan polad korpus, normal temperatur diapazonu (minimum -5 ℃)

     -- Port ölçüsü suffiksinin tərifi: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Paylaşılan Universal Texniki Spesifikasiyalar

     -- Çatlama təzyiqi: 0,01 MPa (0,1 bar), vakuum və aşağı təzyiq dövrələri üçün ideal ultra aşağı hədd

     -- Maksimum Təzyiq Təzyiqi: 1.0 MPa

     -- Tətbiq edilə bilən mühit: Sıxılmış hava, su, neytral inert qaz və neytral maye

  1. İşləmə Temperatur Aralığı

     -- XTO674: -30 ℃ ~ + 80 ℃ (kriogen davamlı)

     -- INA14: -5℃ ~ +80℃

  2. Opsiyonel Sızdırmazlıq Materialları

     -- NBR (Standart): Hava və təmiz su üçün, tətbiq olunan temperatur -5 ~ 60 ℃

     -- FKM: Yağa davamlı və yüksək temperatura davamlı, 80℃-ə qədər

     -- CR: Havaya davamlı və aşınmaya davamlı, XTO674 seriyası üçün isteğe bağlıdır

  3. Valf Gövdəsi Materialı Seçimləri

     -- XTO674: Yalnız bərk pirinç korpus

     -- INA14: Pirinç / SUS304 paslanmayan polad (bütün əsas islanmış hissələr paslanmayan polad)

Tipik Model Parametrləri Müqayisə Cədvəli

Əsas Məhsul Üstünlükləri və Tətbiq Sahəsi

 1. Ultra aşağı 0,01MPa krekinq təzyiqi

     -- -0,1MPa vakuum şəraitində sabit açılış, vakuum itkisi və vakuum stəkanının / vakuum generatorunun geri axınının qarşısını effektiv şəkildə çəkin.

  2. İki istiqamətli etibarlı sızdırmazlıq

     -- Hamar irəli axın, sıfır tərs sızma; vakuum nasoslarını, solenoid klapanları və silindrləri tərs təzyiq artımı nəticəsində yaranan zədələrdən qoruyur.

  3. Mini inline yivli struktur

     -- Əlavə montaj mötərizələri olmadan boru içərisində birbaşa quraşdırılmış, kompakt dar avadanlıq yerləşdirmə sahəsinə mükəmməl uyğun gəlir.

 4. İkili orta hava və su universal dizaynı

     -- Ehtiyat hissələri inventar növlərini azaltmaq üçün həm quru pnevmatik sxemlərə, həm də aşağı təzyiqli maye su boru kəmərlərinə uyğun gəlir.

 5. Vakuum sisteminin tam uyğunluğu

     -- Vakuum sınaq avadanlığı və pulsasiya edən mənfi təzyiqli vakuum sirkulyasiya dövrələri üçün uyğundur.

Quraşdırma və Model Seçimi Təlimatları

  1.  Axın İstiqaməti İşarəsi: Orta axın istiqamətini göstərmək üçün klapan gövdəsində "→" oxu çap olunur; tərs quraşdırma maye keçidini tamamilə bloklayacaq.

  2. Port Ölçüsü Uyğunluğu: Boru kəmərinin diametrinə uyğun olaraq Rc1/8" ~ Rc1/2" seçin; Rc1/4" (02 şəkilçisi) ən çox yayılmış ümumi spesifikasiyadır.

  3.  Media və Temperatur Seçimi Qaydaları

     -- Aşağı temperatur / vakuum iş şəraiti → XTO674 seriyasını seçin

     --  Adi otaq temperaturu havası və təmiz su → NBR möhürü ilə INA14
     -- Yağ tərkibli mühit və ya yüksək temperaturlu maye → FKM flüor rezin möhürlə INA14

  3. Vakuum Sisteminin Tövsiyə Edilən Planı

     -- Havanın geri axınının qarşısını almaq və fasilələrlə işləmə zamanı sabit vakuum dərəcəsini saxlamaq üçün vakuum generatoru, filtr və vakum fincanı arasında yoxlama klapanını quraşdırın.

SOLH Mübadilə Üstünlüyü

     XTO674 və INA14 eyni ümumi ölçüləri, iplik portunun ölçüsünü və əsas performans parametrlərini bölüşür. Bu iki seriya, idxal olunan ekvivalent modellərlə müqayisədə daha yüksək qiymət performansını təmin edərək, boru kəmərində dəyişiklik etmədən birbaşa yerdə çarpaz şəkildə dəyişdirilə bilər.

Bir cümlənin xülasəsi

     SOLH XTO674 / INA14 ultra aşağı 0,01MPa krekinq təzyiqi ilə daxili yivli çek klapan ikili hava və su mühitini, isteğe bağlı pirinç/paslanmayan polad gövdə və çoxlu sızdırmazlıq materiallarını dəstəkləyir, vakuum, kriogen, ümumi pnevmatik və aşağı təzyiqli maye sənaye boru kəmərləri üçün geri axmağa qarşı etibarlı qorunma təmin edir.
