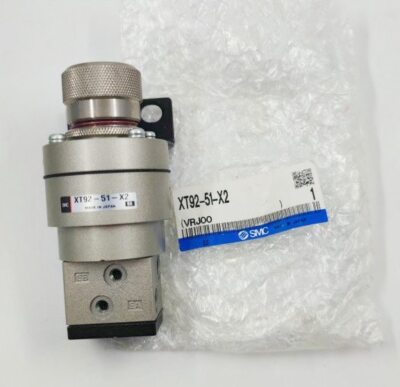

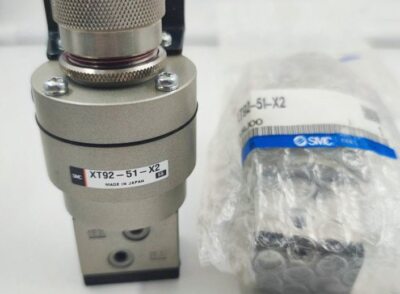

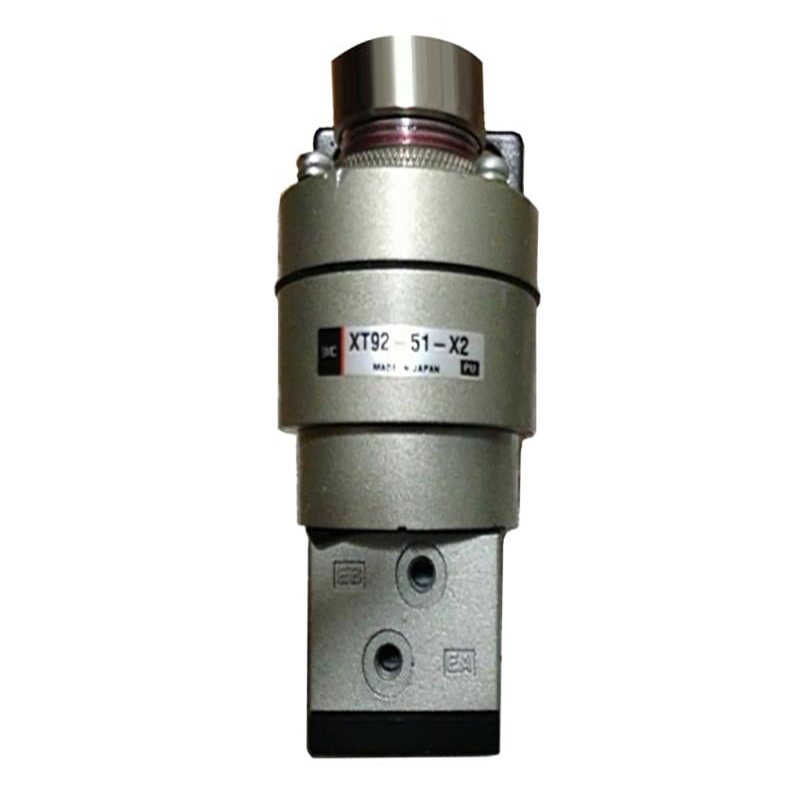

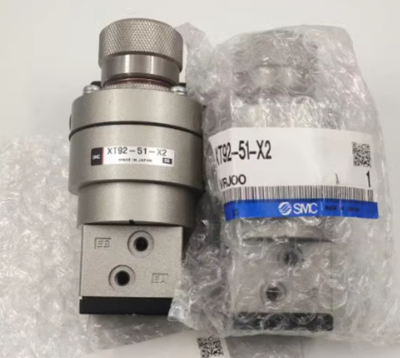

XT92-51-X2 Dəqiq təzyiq aşkarlama klapan

Brend:Richge Technology tərəfindən SOLH

Məhsula Baxış

     XT92-51-X2, SOLH Richge markası altında UTC tərəfindən hazırlanmış xüsusi klapandır. O, adi dəqiq təzyiq tənzimləyicilərindən əsaslı şəkildə fərqlənir və aşağı təzyiqin təhlükəsizliyinin qorunması və pnevmatik siqnalın dəyişdirilməsi üçün xüsusi ikili təzyiq aşkarlama klapan kimi xidmət edir. Bu xüsusi qurğu avtomatlaşdırılmış təhlükəsizlik sxemlərində təzyiq həddi tetiklemesi və ikili siqnal bloklama nəzarəti üçün hazırlanmışdır.

1. Əsas Texniki Spesifikasiyalar (Tam SMC Uyğundur)

     --Model: XT92-51-X2 Xüsusi Xüsusi Versiya

     --Struktur Tipi: Birbaşa təsir edən təzyiq aşkarlayan ikili təzyiqli klapan

     --Port dişi: Rc1/8, M5 boru fitinqləri ilə uyğun gəlir

     --Tətbiq edilə bilən Orta: Təmiz sıxılmış hava

     - Tənzimlənən keçid təzyiq diapazonu: 0,1 ~ 0,5 MPa

     --Maksimum iş təzyiqi: 0,8 MPa

     --Proof təzyiq: 1.2 MPa

     --İşləmə mühitinin temperaturu: -5℃ ~ +60℃

     --Net Çəki: Təqribən. 300 q

     --Əsas Funksiyalar: Təzyiq həddinin aşkarlanması, aşağı təzyiqli təhlükəsizlik kilidi, ikili hava dövrəsi siqnalının dəyişdirilməsi

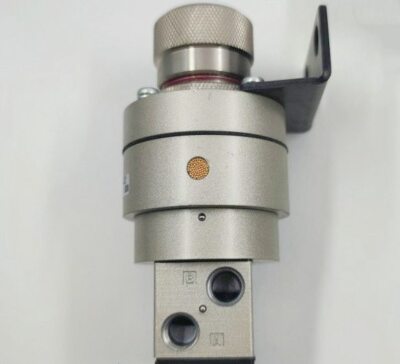

2. 3/2-Way Logic Port Layout

     --P: Əsas hava təchizatı giriş portu

     --A / B: İki müstəqil keçid çıxış portu

     --R: Daxili səsboğucu ilə egzoz portu

     --Üst tənzimləmə düyməsi: Fərdiləşdirilmiş təzyiq tətik həddini təyin edir (məsələn, 0,4 MPa)

     --Quraşdırma variantları: Braket montajı və ya panel montajı

3. İş prinsipi

     Sistem təzyiqi əvvəlcədən təyin edilmiş həddi aşdıqda: Hava P portundan A portuna axır, B portu isə egzoz R-yə qoşulur. Sistem təzyiqi əvvəlcədən təyin edilmiş həddən aşağı düşdükdə: Hava P portundan B portuna axır, A portu isə işlənmiş R çıxışına qoşulur. Vana təhlükəsizlik məntiqi kilidini və pneu tamamlamaq üçün sabit təzyiq həddində avtomatik hava yolunun keçidini həyata keçirir.

4. Performans müqayisəsi: XT92-51-X2 VS ARP / IR Həssas Tənzimləyiciləri

5. Tipik Tətbiq Ssenariləri

     Aşağı təzyiqli təhlükəsizlik blokirovkası: Hava təzyiqi əvvəlcədən təyin edilmiş dəyərdən aşağı düşdükdən sonra avadanlığı avtomatik olaraq təhlükəsiz gözləmə rejiminə keçirir İkili hava təchizatı avtomatik keçidi: Magistral boru kəmərində təzyiq uğursuz olduqda gözləmə hava mənbəyinə keçir. Maşın təzyiqinə icazə bloklaması: Hava təzyiqi etibarlı həddə çatana qədər avadanlığın işə salınmasını məhdudlaşdırır İnteqrasiya edilmiş pnevmatik məntiq bloku: Birləşdirilmiş pnevmatik məntiq bloku: Birləşdirilmiş açarları dəyişdirir, beləliklə, bütün dövrə klapanları və havanın bütün birləşməsini dəyişdirir. layout

Bir cümlənin xülasəsi

     Xüsusi SOLH XT92-51-X2 təzyiq aşkarlama klapan aşağı təzyiqdən qorunma və sabit eşik hava yolunun keçidini həyata keçirir; təhlükəsizlik bloklama sxemləri üçün xüsusi pnevmatik məntiq komponentidir və davamlı dəqiq təzyiq tənzimlənməsi üçün istifadə edilə bilməz.
