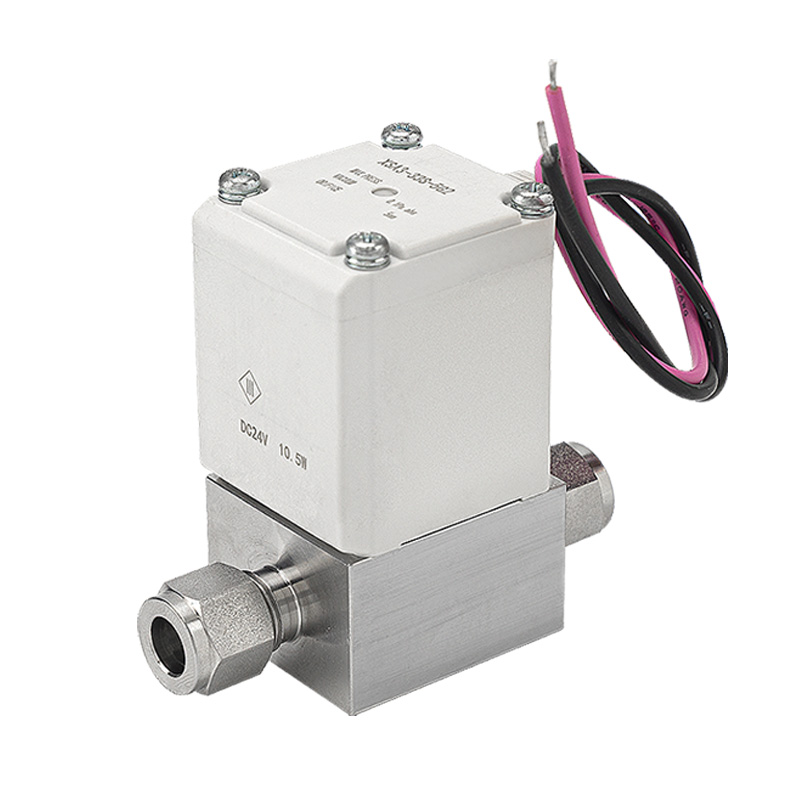

XSA Series Normalda Qapalı Yüksək Vakuum Solenoid Valfı

Brend:Richge Technology tərəfindən SOLH

1. Məhsulun Yerləşdirilməsi

     SOLH XSA seriyası ultra yüksək vakuum dövrələri üçün xüsusi olaraq hazırlanmış normal qapalı solenoid klapandır. O, hava və inert qaz mühitinin dəqiq açılıb-söndürülməsini həyata keçirir. Ən yüksək vakuuma dözümlülük, ultra-minimal sızma, təmiz çirklənmə əleyhinə quruluş və sürətli reaksiya sürəti ilə o, yarımkeçiricilər, PV panellər, LCD displeylər, tibbi və qida emalı maşınları daxil olmaqla, dəqiq texnoloji avadanlıqlar üçün əsas vakuum komponenti kimi xidmət edir.

2. Əsas Əsas Xüsusiyyətlər

-- Ultra Yüksək Vakuum Uyğunluğu

     Minimum iş mütləq təzyiqi 1×10⁻⁶ Pa-a çatır və vakuum sistemlərinin sabit vakuum saxlanmasına və sürətli nasos səmərəliliyinə zəmanət vermək üçün ultra yüksək vakuum proses standartlarına tam cavab verir.

-- Üstün sıx sızdırmazlıq və ultra aşağı sızma

     Daxili sızma ≤ 1,3×10⁻⁹ Pa·m³/s; xarici sızma ≤ 1,3×10⁻¹¹ Pam³/s. İkili aşağı sızma performansı sistemin vakuum dərəcəsini sabitləşdirir və iş mühitləri üçün təhlükəli qaz qaçış risklərini aradan qaldırır.

-- Təmiz aşağı hissəcikli optimallaşdırılmış struktur

     Hərəkət edən komponentlərin sürtünməsini və hissəciklərin əmələ gəlməsini azaltmaq üçün klapan gövdəsinə inteqrasiya olunmuş daxili yay, ciddi təmiz otaq tələbləri ilə istehsal xətlərinə mükəmməl uyğun gəlir.

-- Aşağı Enerji İstehlakı və Yüngül Kontur

     Bobin enerji istehlakı əvvəlki nəsillərlə müqayisədə 25%-ə qədər azalıb; ümumi çəki maksimum 18% azaldı (minimum 0,41 kq). Enerjiyə qənaət edən dizayn dəqiq avadanlıq çərçivələrinə kompakt inteqrasiyanı asanlaşdırır.

-- Çoxlu Bağlantı Seçimləri

     İki universal əlaqə sxemi mövcuddur: üz sızdırmazlığı fitinqləri, 1/4" və 3/8" yüksüklü sıxılma fitinqləri və müxtəlif standart vakuum boru kəmərinin spesifikasiyasına uyğun olan daxili Rc/NPT yivləri.

-- Geniş gərginlik diapazonu və müxtəlif elektrik terminalları

     DC24V, AC110V / AC220V daxil olmaqla əsas gərginlikləri əhatə edir. Sürətli fiş terminalları, DIN terminalları və boru girişi kimi çoxsaylı naqil formaları bütün əsas avtomatlaşdırılmış idarəetmə sistemlərinə uyğunlaşır.

-- Sabit və Təhlükəsiz Sənaye Sertifikatı

     Bobin alov gecikdirici dərəcəli UL94V-0; RoHS, CE, CAT.ES140-7B standartları ilə sertifikatlaşdırılmış, uzunmüddətli fasiləsiz sənaye fəaliyyəti üçün uyğundur.

3. Tam Texniki Spesifikasiya Cədvəli

4. Tipik Tətbiq Ssenariləri

      --Yarımkeçiricilərin istehsalı: Proses kamerasına qaz vurulması və vakuum boru kəmərinin işə salınıb-söndürülməsinə nəzarət

     -- PV və LCD istehsal xətləri: Ultra yüksək vakuum kameralı nasos və təzyiq saxlayan döngələr

     -- Tibbi avadanlıq: Vakuum sterilizasiya alətləri və analitik laboratoriya vakuum sxemləri

     -- Qida sənayesi: Vakuum qablaşdırma və vakuum qurutma maşınları

     -- Elmi tədqiqat laboratoriyaları: Ultra yüksək vakuumlu eksperimental cihazlar və hissəciklər fizikası sınaq avadanlığı

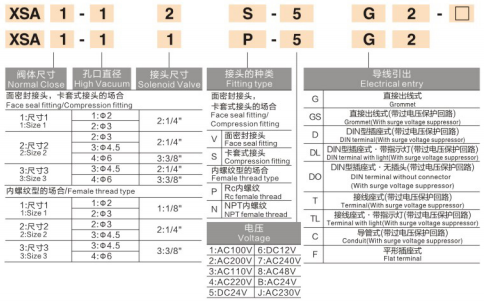

5. Model Nümunələri və Seçim Təlimatları

5.1: Tipik Model Kodları:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Əsas Seçim Nöqtələri

      -- Vakuum dərəcəsi tələbini təsdiqləyin: 1×10⁻⁶ Pa (abs) ultra yüksək vakuum performansının tələb edilib-edilməməsi

      -- Boru kəmərinin əlaqə növünü seçin: Üz möhürü, yüksük fitinqi və ya Rc/NPT daxili yiv

      -- Bobin gərginliyi və elektrik terminalı uyğun gəlir: DC24V və ya AC seriyası; sürətli fiş / DIN / boru naqilləri

      -- Sistem axını tələbini ödəmək üçün port ölçüsünü təsdiq edin: 1/4", 3/8"

Bir cümlənin xülasəsi

     SOLH XSA normal olaraq qapalı yüksək vakuumlu solenoid klapan 1×10⁻⁶ Pa ultra yüksək vakuum əməliyyatını ultra aşağı sızma, təmiz aşağı hissəcikli daxili quruluş və çoxlu dəyişdirilə bilən birləşmələrlə dəstəkləyir və bütün dəqiq vakuum sənaye prosesləri üçün etibarlı keçid komponenti kimi çıxış edir.
