VZM500 (VZM5) seriyası 5/2 yollu mexaniki klapan

VZM500 (VZM5) Series 5/2-Yollu Mexanik Valf | Orta axınlı elastik möhür pnevmatik idarəetmə klapan

Brend: SOLH by Richge Technology | SMC Uyğun 5 Portlu Mexanik Aktivləşdirilmiş Pnevmatik Valf

1. Məhsula Baxış

     SOLH VZM5 (VZM500) seriyası aorta ölçülü 5/2 yollu mexaniki idarəetmə klapan SMC standartına tam uyğundur. Yüksək etibarlı elastik rezin möhür quruluşunu qəbul edərək, sabit sızdırmazlıq, sürətli reaksiya və Cv dəyəri 0,6-a qədər əla orta axın performansına malikdir. Standart Rc1/8 portu və tam isteğe bağlı aktuator başlıqları ilə təchiz olunmuş o, mexaniki limitin işə salınmasını, əllə qaçışa nəzarəti və təhlükəsizlik dövrəsinin bloklanmasını dəstəkləyir. Çevik ayaq montajı və manifolda inteqrasiya edilmiş quraşdırma, yüksək tezlikli davamlılıq və geniş təzyiq uyğunluğu ilə o, avtomatlaşdırılmış istehsal xətlərində ikili silindrli sinxronizasiya, pnevmatik dövrə keçidi və mexaniki limit nəzarəti üçün standart əsas model kimi xidmət edir.

2. Əsas Texniki Spesifikasiyalar

3. Port tərifi və dövrə rejimi

  3.1 Standart 5/2 yol rejimi (ikili idarəetmə / mexaniki idarəetmə)

     1(P) = Hava təchizatı portu, 2(A) = Müsbət çıxış portu, 3(B) = Əks çıxış portu, 4(EXH) = Egzoz portu, 5(EXH) = Egzoz portu. Pnevmatik aktuatorların iki istiqamətli keçid və sürətli işlənməsini həyata keçirir.

  3.2 Könüllü 5/3-Yol Rejimi (Orta Mövqe)

     Pnevmatik yerləşdirməyə, təzyiqin saxlanmasına və vuruşa dəqiq nəzarət tələblərinə dəqiq uyğunlaşan isteğe bağlı orta qapalı tip və orta təzyiq relyef növü.

  3.3 Pilot Port Spesifikasiyası

     EXH pilot portu M5×0.8 ipi qəbul edir. Xarici pilot versiya mərkəzləşdirilmiş pnevmatik idarəetmə və böyük axınlı döngə uyğunluğu ssenariləri üçün uyğun olan müstəqil hava mənbəyi nəzarətini dəstəkləyir.

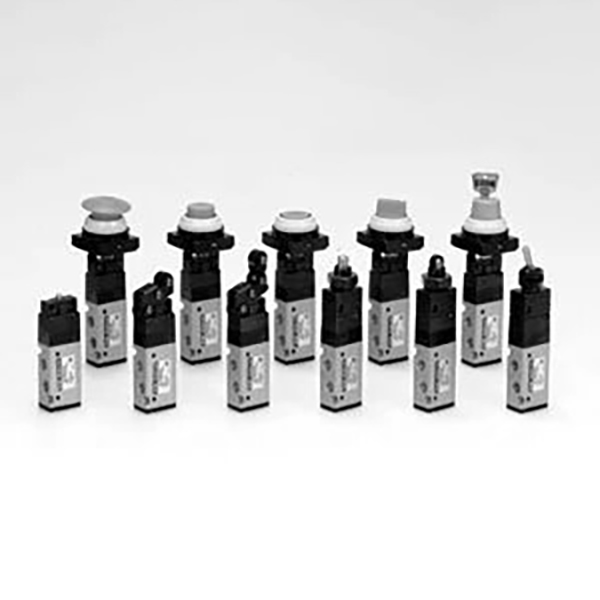

4. Tam Seriya Aktuator Başlıq Seçimləri

5. Model Kodlaşdırma Qaydaları və Ümumi Modellər

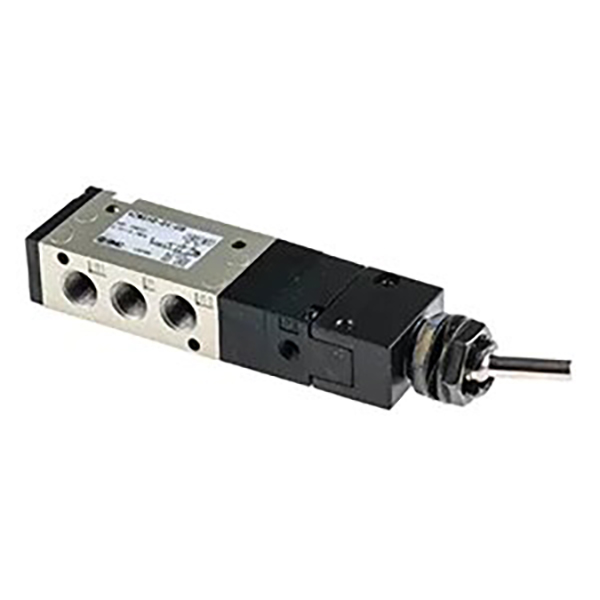

  5.1 Modelin şərhi (Məsələn: VZM550-01-08)

     • VZM550: Standart 5/2 yollu elastik möhür əsas mexaniki klapan

     • Liman kodu: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Aktuator kodu: 08=köçürmə qolu; 01=roller qolu; 30=basmaq düyməsi; 37=tək-çək

     • Könüllü Suffiks: -L=ayaq dayağı ilə; -3=5/3-yol növü; P=xarici pilot növü

  5.2 Çox satılan standart modellər

     • VZM550-01-01: 5/2-yol, əsas diyircəkli qolu, Rc1/8 port, ümumi mexaniki limit ssenariləri üçün üstünlük verilir

     • VZM550-01-30: 5/2-yollu, təkan düyməsi növü, Rc1/8 port, əl avadanlığının qaçışı və sazlanması üçün uyğundur

     • VZM550-01-37: 5/2-yollu, təkan-çəkmə növü, Rc1/8 port, əllə kilidləmə və səhv işləməyə nəzarət üçün

     • VZM550-01-02: 5/2-yol, bir istiqamətli diyircəkli qolu, Rc1/8 port, peşəkar rebound limitinə nəzarət

6. Əsas Məhsul Üstünlükləri

  6.1 Standart Orta Böyük Axın

     Universal Rc1/8 portu və Cv=0.6 axın əmsalı ilə təchiz olunub, orta axınlı pnevmatik sxemlərə mükəmməl uyğun gəlir, ikili silindrlərin sabit sinxron hərəkətini və çoxsaylı ötürücülərin etibarlı əlaqəsini həyata keçirir.

  6.2 Yüksək Dayanıqlı Elastik Sızdırmazlıq

     Sıfır sızma, sabit təzyiq saxlama və sürətli cavab sürəti ilə inteqrasiya olunmuş rezin klapan nüvəsinin elastik sızdırmazlıq strukturunu qəbul edir. Ənənəvi sənaye iş şəraitində uzun xidmət müddəti və ultra aşağı texniki xidmət xərcləri təmin edir.

  6.3 Tam əhatəli tetik rejimləri

     Roller, daldırma, keçid qolu, düymə və təkan çəkmə növləri daxil olmaqla tam ötürücü seçimləri mexaniki həddi, avtomatik işə salma, əl ilə sazlama və təhlükəsizlik kilidinin tətbiqi ssenarilərini tam əhatə edir.

 6.4 Diversifikasiyalı Çevik Quraşdırma

     Müstəqil ayaq mötərizəsinin quraşdırılmasını və manifold inteqrasiya olunmuş klasterin quraşdırılmasını dəstəkləyir. İxtiyari EXH portları sıx panel düzümünə və məhdud quraşdırma sahəsinə uyğunlaşaraq, egzoz üçün borularla təchiz edilə bilər.

  6.5 Yüksək Tezlikli Sənaye Davamlılığı

     Mükəmməl təsir və vibrasiya müqaviməti ilə 300c.p.m-ə qədər yüksək tezlikli siklik əməliyyatı dəstəkləyir. Ağır sənaye avadanlıqlarının uzunmüddətli fasiləsiz işləməsinə sabit şəkildə uyğunlaşır.

  6.6 Xarici Pilot Genişləndirilə bilən Dizayn

     Könüllü xarici pilot idarəetmə rejimi böyük axınlı əsas sxemlərin və avtomatlaşdırılmış inteqrasiya olunmuş pnevmatik sistemlərin uyğun tələblərinə cavab verən uzaqdan və mərkəzləşdirilmiş hava mənbəyinə nəzarəti həyata keçirir.

7. Tipik Tətbiq Ssenariləri

     • İki silindrli sinxron idarəetmə: Çalışan ardıcıllığı yaxşılaşdırmaq üçün avtomatlaşdırılmış avadanlıqda ikili silindrlərin sinxron birgə hərəkətini təmin edin.

     • Pnevmatik dövrə keçidi: Qısqacların və qurğuların sıxışdırılması/açılması, stansiyanın dəyişdirilməsi və pnevmatik döngə istiqamətinə nəzarət.

     • Mexanik Limit Tetikleme: Vuruş yerində siqnalın işə salınması və diyircəkli qolu ötürücüləri vasitəsilə mexaniki blokdan qorunma.

     • Əl əməliyyatına nəzarət: Avadanlıqların sazlanması, əl ilə işə başlama/dayandırma və düymə və təkan çəkmə növləri ilə panelin əllə idarə edilməsi.

     • Təhlükəsizlik Mühafizəsi Dövrü: Fövqəladə dayandırma sıfırlaması və kilidlənə bilən və göbələk başlı aktuatorlarla təhlükəsizlik qapısının kilidlənməsi mühafizəsi.

     • Sənayenin Ümumi Avtomatlaşdırılması: Qablaşdırma, çap və elektron istehsal avadanlığı üçün yüksək tezlikli mövqe nəzarəti və çox ötürücülü əlaqə.

8. VM Series Model Seçim Müqayisəsi

Bir cümlənin xülasəsi

     SOLH VZM500 (VZM5) seriyalı 5/2 yollu mexaniki klapan birləşdirirRc1/8 standart port, Cv0.6 orta böyük axın, tam seriyalı çoxfunksiyalı aktuatorlar və çevik quraşdırma rejimləri, avtomatlaşdırılmış iki silindrli sinxron idarəetmə və pnevmatik dövrə keçid sistemləri üçün standart əsas əsas komponentdir.
