VM4 (VM400) Seriyası Orta 3 Portlu Poppet Mexanik Valf

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     VM4 (VM400) seriyası mini VM1 və yüksək axınlı standart VM2 seriyaları arasında yerləşdirilmiş, SMC orijinal modelləri ilə tam dəyişdirilə bilən orta ölçülü 3 portlu poppet mexaniki klapandır. O, vakuumdan (-100kPa) 1,0MPa müsbət təzyiqə qədər universal Rc1/8 portu, ikili yan/alt boru sxemi, möhkəm metal konstruksiya, ultra uzun xidmət müddəti və tam dəyişdirilə bilən ötürücü başlıqlarla tam işləmə diapazonunu dəstəkləyir. Ümumi avtomatlaşdırma avadanlığında vuruş həddinin aşkarlanması, əllə qaçış əməliyyatı və təhlükəsizlik bloklama sxemləri üçün geniş istifadə olunur.

Əsas Texniki Spesifikasiyalar

  1. Əsas Ümumi Parametrlər

     --  Seriya Kodu: VM400 (qısa ad VM4)

     --  Dövrə Növü: 3/2-yollu; Normalda Qapalı (NC standartı), Normalda Açıq (isteğe bağlı YOXDUR

     --  Struktur: Birbaşa fəaliyyət göstərən poppet növü, sıx sızdırmazlıq, toz keçirməz, uzadılmış xidmət müddəti

     --  Tətbiq olunan Maye: Sıxılmış hava, inert qaz

     --  İşləmə təzyiq diapazonu: -100kPa ~ 1.0MPa (vakuum uyğun, VM2 üzərində üstünlük)

     --  Ətraf və Orta Temperatur: -5 ~ +60 ℃ (daxili buzlanmaya icazə verilmir)

     --  Port Thread: Rc1/8 (01); isteğe bağlı NPT1/8 (N01), G1/8 (F01)

     --  Axın Performansı: Effektiv bölmə sahəsi 7mm², Cv = 0.38

     --  Xalis Çəki: Standart əsas model 110g

     --  Boru sxemi: Yan port (01), alt port (00)

     --  Yağlama: Yağlamasız; ISO VG32 turbin yağı isteğe bağlıdır

     -- Maks. Kommutasiya Tezliyi: düyməli / diyircəkli ötürücülər üçün 60 dövr/dəq; Düymə / seçici başlıqlar üçün 6 dövr/dəq

     --  Zərbə və Vibrasiya Müqaviməti: 1000m/s² zərbə müqaviməti, 70m/s² vibrasiya müqaviməti (ağır sənaye dərəcəsi)

  2. Xarici ümumi ölçülər (mm)

     --  Yan port versiyası: 18 × 30 × 57

     --  Aşağı port versiyası: 18 × 30 × 62

  3. 3-Port Circuit Definition & Logic

     -- Port 1(P): Əsas hava təchizatı girişi

     --  Port 2(A): Nəzarət siqnalı çıxış portu

     --  Port 3(R): Egzoz portu

     --  NC Normalda Qapalı Məntiq: Təcrübəsiz → P A-dan kəsilmiş, A, R çıxışına qoşulmuşdur; İşə salındıqdan sonra → P A-ya qoşulur, A işlənmiş R-ni ayırır

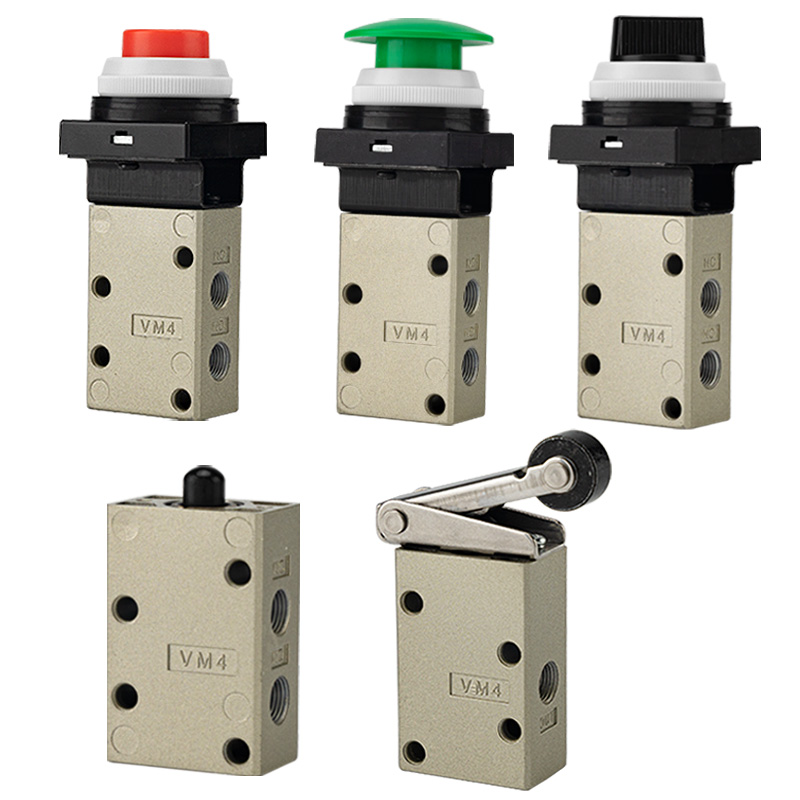

Dəyişdirilə bilən ötürücü başlıqların tam çeşidi

  1. Roller Lever Tipi (Vuruş Həddini Algılama üçün Ən Populyar)

     -- VM431: Standart POM plastik diyircəkli qolu

     -- VM431S: Ağır aşınmaya davamlı davamlı əməliyyat üçün bərkidilmiş polad diyircəkli qolu

     -- VM432: Ters tetikleyicinin səhv işləməsini aradan qaldırmaq üçün birtərəfli rebound əleyhinə diyircəkli qolu

 2. Düz Piston Tipi

     -- VM430: Standart düz daldırma baza modeli, fərdiləşdirilmiş xüsusi ötürücü qoşmaları dəstəkləyir

  3. Düymə və Göbələk Təcili Durdurma Başlıqları (Əllə Qaçış və Təhlükəsizlik Kilidi)

     -- VM432: Düz standart düymə

     -- VM432Y: Təcili dayanma üçün yüksək görünən sarı göbələk başı

     -- VM432R: Qırmızı göbələk təcili dayandırma düyməsi

     -- VM432G: Yaşıl göstərici düyməsi

  4. Düymə / Seçici / Kilidilə bilən Təhlükəsizlik Aktuatorları

     -- VM434: 2 mövqeli / 3 mövqeli fırlanan seçici düymə

     -- VM435: Təsadüfən yanlış tetiklemenin qarşısını almaq üçün kilidlənə bilən düymə

     -- VM436: Menteşə qolu ötürücünü dəyişdirin

Model kodunun izahı

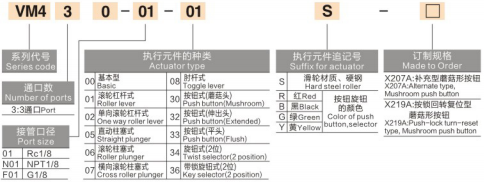

 1. (Nümunə: VM431-01-01S)

     -- VM431: 3 portlu dövrə + diyircəkli qolu ötürücüsü

     -- 01: Port ip kodu (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Yan portun boru sxemi (00 = alt port düzümü)

     -- S: Sərtləşdirilmiş polad diyircəkli (şəkilsiz = standart POM plastik rulon)

     -- Rəng şəkilçisi işarəsi: Y=sarı göbələk, R=qırmızı göbələk, G=yaşıl düymə

  2. Populyar Standart Modellər

     -- VM431-01-01A: 3 portlu POM diyircəkli qolu, Rc1/8 yan port (universal ümumi təyinatlı model)

     -- VM431S-01-01A: 3 portlu bərkimiş polad diyircəkli, ağır yükə davamlı iş şəraiti

     --  VM430-01-00A: 3 portlu düz piston, fərdi ötürmə qurğusu üçün alt port

     -- VM432Y-01-01A: 3 portlu sarı göbələk başlığı təcili dayandırıcı klapan

Əsas Məhsul Üstünlükləri

     -- Ultra geniş ikili vakuum və müsbət təzyiq diapazonu: -100kPa vakuumdan 1,0MPa-a qədər stabil əməliyyat, həm vakuum adsorbsiyasına, həm də standart müsbət təzyiq sxemlərinə uyğundur (VM2 vakuumu dəstəkləyə bilməz)

     -- Etibarlı poppet sızdırmazlıq konstruksiyası: Əla hava keçirmə qabiliyyəti, tozla çirklənməyə davamlılıq, sürətli reaksiya və ultra uzun dövrə xidmət müddəti

     -- Universal Rc1/8 standart yiv: Böyük dəyişdirilə bilən ümumi avtomatlaşdırma avadanlığı üçün geniş şəkildə qəbul edilmiş port ölçüsü

     -- İkili yan/alt boru kəməri sxemi: Panellərin sıx yığılması və məhdud kosmik avadanlıq üçün çevik quraşdırma sxemi

     -- Tam seriyalı aktuator portfeli: diyircəkli qolu, piston, düz düymə, rəngli göbələk başlığı, fırlanan düymə və kilidlənə bilən başlıqlar vuruş həddini, əllə qaçış, təcili dayandırma və seçici nəzarət tələblərini tam əhatə edir

     -- Ağır sənaye dayanıqlı quruluşu: Bərk metal klapan gövdəsi, əlavə olaraq bərkidilmiş polad rulon və sərt davamlı istehsal xətləri üçün yüksək zərbə/vibrasiya müqaviməti

     -- Yağlamasız texniki qulluq tələb etməyən dizayn: Aşağı əməliyyat dəyəri və təmiz yağsız hava dövrə mühiti

Tipik Sənaye Tətbiqi Ssenariləri

     -- Avadanlıq vuruşu limitinin aşkarlanması: Silindr və sürüşdürmə masası, diyircəkli qolu ötürücü ilə tam mövqe rəyi

     -- Vakuum adsorbsiya və buraxma idarəetmə sxemləri (-100kPa mənfi təzyiqdə sabit işləmə)

     -- Əllə qaçış sınağı və panel düyməsi ötürücüləri vasitəsilə avadanlığın işə salınması

     -- Maşın təhlükəsizliyi təcili kilidi: sürətli hava dövrəsinin bağlanması üçün sarı / qırmızı göbələk başlığı

     -- Döngələri sıxmaq/açmaq üçün armatur və pnevmatik keçid

     -- Qablaşdırma, çap və toxuculuq maşınlarının yüksək tezlikli mexaniki tətik nəzarəti

     -- Kiçik avtomatlaşdırılmış iş stansiyası mövqeyi siqnalı ilə bağlı rəy və mexaniki təhlükəsizlik bloklama sxemləri

Seçim Müqayisə Cədvəli: VM1 / VM2 / VM4 Seriyası

Bir cümlənin xülasəsi

     SOLH VM4 orta 3 portlu poppet mexaniki klapan universal Rc1/8 portu, Cv=0,38 axın tutumu, tam vakuum ~1,0MPa təzyiq uyğunluğu, etibarlı poppet sızdırmazlığı, tam dəyişdirilə bilən ötürücülər və ikili yan/alt boru sxemi ilə təchiz olunub, bütün iş şəraiti üçün üstünlük verilən orta mexaniki idarəetmə klapan kimi xidmət edir və uzunmüddətli işləmə müqaviməti tələb olunur.
