VHK Series 2/2 & 3/2 Way Knob Manual Valve | SMC VHK seriyası ilə uyğun gələn barmaq fırlanan klapan

Brend: SOLH by Richge Technology | SMC VHK Original Series üçün tam dəyişdirilə bilən dəyişdirmə

1. Məhsula Baxış

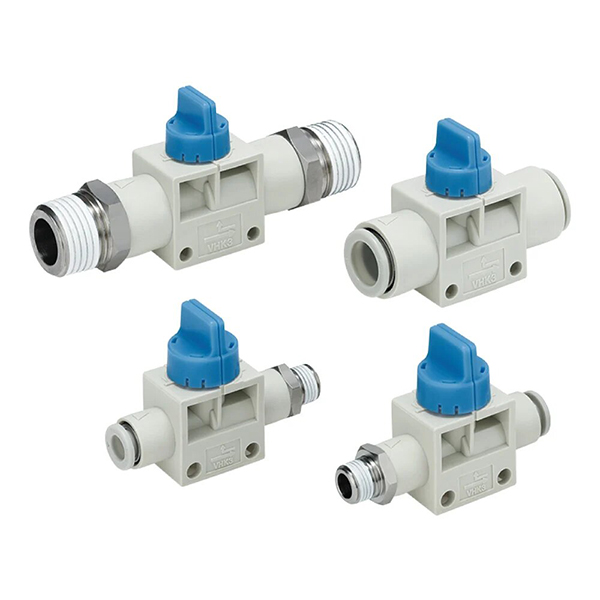

     SOLH VHK seriyası bölünmüş mini düymə tipli əl ilə kəsici klapandırVHK2 2/2 yol vəVHK3 3/2 yol növləri. Pnevmatik dövrəni yandırıb-söndürmə nəzarətini həyata keçirmək üçün 90° fırlanan düymə dizaynını qəbul edir. 3/2 yollu model, heç bir xarici R egzoz portu tələb olunmadan bağlandıqda A portundan qalıq təzyiqi avtomatik olaraq buraxan daxili gizli egzoz quruluşuna malikdir. Əlavə baza montajı olmadan daxili birbaşa boru kəmərinin quraşdırılması üçün nəzərdə tutulmuşdur, o, pnevmatik budaq boruları, solenoid klapanların qarşısında təhlükəsizlik təzyiq relyef klapan və vakuum dövrəsinin açılması-söndürülməsinə nəzarət üçün ideal əl açarı kimi xidmət edir. Tam seriya birbaşa dəyişdirilə bilən dəyişdirmə üçün orijinal SMC VHK seriyası ilə tam ölçülü və funksional olaraq uyğun gəlir.

  1.1 Əsas İdentifikasiya və Əməliyyat Məntiqi

     • Düymə Rəng İşarələnməsi: VHK2 2 yollu tip üçün boz düymə; VHK3 3 yollu tip üçün mavi düymə, vizual sürətli identifikasiyaya nail olur

     • Məntiqi dəyişdirin: Klapanın açılması üçün saat əqrəbinin əksinə 90° fırlanma; Klapanın bağlanması üçün saat əqrəbi istiqamətində 90° fırlanma, aydın düymə göstəricisi statusu ilə

     • Sızdırmazlıq strukturu: Poppet klapan sızdırmazlığı dizaynı ultra aşağı mikro sızma ilə əla hermetik performans təmin edir. Ultra yüngül işləmə anı (0.04~0.14N·m) barmağın asan fırlanmasına və dəyişdirilməsinə imkan verir

2. Model Kodlaşdırma Qaydaları və İnterfeys Spesifikasiyası

     Kodlaşdırma məntiqi: VHK[2/3][A]-[Ön Port Xüsusiyyətləri]-[Arxa Port Xüsusiyyətləri]

  2.1 Modelin tərifi

     • VHK2: 2/2 yol tək kəsmə növü

     • VHK3: 3/2 yol kəsmə + qalıq təzyiq relyef növü

     • Bir şəkilçi: Yeni təkmilləşdirilmiş düşmə əleyhinə düymə strukturu (təkmilləşdirilmiş versiya); Standart köhnə versiya üçün A yoxdur

     • R şəkilçisi: Alova davamlı odadavamlı klapan gövdəsi

  2.2 Port Tipi Kod Tərifi

     • F kodu: PU neylon şlanq bağlantısı üçün itələyici port

     • S Kodu: Yivli boru kəmərinin birləşdirilməsi üçün xarici dişli port

  2.3 Model Tətbiq Nümunələri:

     • VHK3A-08F-02S: 3/2 istiqamətli təkmilləşdirilmiş düşmə əleyhinə düyməli klapan, P port φ8 itələyici, A port G1/4 xarici diş

     • VHK2-06F-06F: 2/2 yollu standart klapan, cüt portlu φ6 təkanla uyğun tip

  2.4 Tam Seriya Tam İnterfeys Spesifikasiya Siyahısı

3. Əsas Texniki Parametrlər

4. Əsas Funksional Fərq (Açar Seçim Bələdçisi)

 4.1 VHK2 2/2 Yol (Boz Düymə)

     • Açıq dövlət: P⇋A tam olaraq sabit hava təchizatı üçün həyata keçirilir

     • Qapalı dövlət: P və A portları heç bir egzoz funksiyası olmadan tamamilə kəsildi

     • Əsas Tətbiq: Vakuum dövrəsinin saxlanması və əsas hava mənbəyinin açarı üçün geniş istifadə olunan təmiz boru kəmərinin işə salınması-söndürülməsinə nəzarət

  4.2 VHK3 3/2 Yol (Mavi Düymə)

     • Açıq dövlət: P→A avadanlığın normal işləməsi üçün hava qəbulu keçiriciliyi

     • Qapalı dövlət: P port bağlıdır, A port avtomatik olaraq daxili gizli kanal vasitəsilə qalıq təzyiqi çıxarır

     • Əsas Üstünlük: Söndürüldükdən sonra qalıq qazın bir açarla boşaldılması, qalıq təzyiq təhlükələrini aradan qaldırır və klapanların təhlükəsiz sökülməsini və avadanlıqların təmirini təmin edir

5. Struktur əsas üstünlükləri

     • Dörd Universal Boru Kəməri Birləşməsi: F-F ikili itələmə, S-S ikili xarici yiv, F-S P-push/A-thread, S-F P-thread/A-push qoşulma rejimlərini dəstəkləyir, müxtəlif yerlərdə boru kəməri sxemlərinə tam uyğunlaşa bilir

     • Opsiyonel Sabit Mötərizədə: İsteğe bağlı panel və şkafın sabit quraşdırılması, çevik quraşdırma üsulları üçün yapışqan montaj braketi ilə təchiz edilmişdir

     • Təkmilləşdirilmiş VHK-A Anti-Drop Strukturu: Yüksək tezlikli təkrar əməliyyat zamanı düymənin düşməsini effektiv şəkildə qarşısını alan, xidmətin dayanıqlığını yaxşılaşdıran optimallaşdırılmış düymənin boşalma əleyhinə dizaynı

     • Mini Kompakt Ölçü: Ultra kiçik korpus dizaynı, naqillər, dar avadanlıq boşluqları və kompakt mikro pnevmatik sxemlər üçün mükəmməl uyğundur

     • Əla Sızdırmazlıq Performansı: Dəqiq poppet sızdırmazlıq strukturu ultra aşağı mikro sızma təmin edərək, uzunmüddətli sabit hava keçirməyən əməliyyatı təmin edir

6. Seçim fərqi: VHK Knob Valve vs HSV Hand Slide Valve

7. Tipik Tətbiq Ssenariləri

     • Solenoid Klapanın Ön Təhlükəsizliyi Təzyiqi: Hava mənbəyi → VHK3 → solenoid klapan. 3 yollu klapan bağlandıqda klapan arxasında qalıq təzyiqi avtomatik olaraq boşaldır, təzyiq riski olmadan pnevmatik komponentlərin təhlükəsiz sökülməsini və saxlanılmasını həyata keçirir.

     • Vakuum Dövrəsini Açma-Söndürməyə Nəzarət: Vakuum tutma effektini saxlamaq və hava sızmasının qarşısını almaq üçün bağlandıqdan sonra vakuum təzyiqini sabit şəkildə kəsən VHK2 2 yollu klapan vakuum boru kəmərində quraşdırılmışdır.

     • Alətləmə Mikro Silindr Şöbə Keçiri: Mikro silindrli hava mənbəyinin yerli əllə start-stop nəzarətinə tətbiq edilir, tək avadanlığın sazlanması, texniki qulluq və müstəqil dövrə keçidi üçün əlverişlidir.

Bir cümlənin xülasəsi

     SOLH VHK seriyası, SMC orijinal VHK seriyasına tam uyğun gələn mini 90° fırlanan barmaqlı əl klapandır. 2 yollu kəsmə və 3 yollu qalıq təzyiqin azaldılması ikili funksiyaları, şaxələndirilmiş yivli/push-fit interfeys birləşmələri və ultra yüngül əməliyyatla pnevmatik budaq dövrələri, pilot idarəetmə və vakuum sisteminin təhlükəsizliyinin qorunması üçün optimal mini əl keçid klapanıdır.
