TWH / TWM Series Lever Roller Stopper Silindr | Öz-özünə kilidlənən Ağır Dayanma Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH TWH/TWM seriyası orta və ağır yüklü avtomatlaşdırılmış konveyer xətləri üçün nəzərdə tutulmuş rıçaqlı diyircəkli tipli ağır tıxac silindrləridir. φ20 mm-dən φ80 mm-ə qədər buruq ölçülərini əhatə edən seriya, daxili özünü kilidləyən rebound əleyhinə mexanizm, standart tənzimlənən hidravlik bufer, yüksək sərtlikli qolu strukturu və inteqrasiya edilmiş flanş montajı da daxil olmaqla əsas üstünlüklərə malikdir. O, 30-300 kq-lıq altlıqlar və alət lövhələri ilə sabit şəkildə idarə olunur, konveyerin dayandırılması, ötürmə yerləşdirilməsi və stansiyanın yerdəyişməsinə qarşı geniş istifadə olunur, orta və ağır yüklü avtomatlaşdırma ssenariləri üçün əsas etibarlı dayandırıcı həll kimi xidmət edir.

  1.1 Lever Roller Qüvvə Artıran Quruluş

     İkiqat fəaliyyət göstərən qolu diyircəkli dizaynı qəbul edərək, məhsul qol qüvvəsinin gücləndirilməsi və yuvarlanan kontaktın iş prinsipindən istifadə edir. O, aşağı təsir və hamar yuvarlanma əməliyyatı ilə böyük dayandırma qüvvəsini təmin edir, iş parçasının dayanması zamanı sərt zərbəni effektiv şəkildə azaldır və həm avadanlıqları, həm də iş parçalarını qoruyur.

  1.2 Əsas Öz-özünə Bağlanan Anti-Rebound Funksiyası

     Əlavə təkmilləşdirmə kimi inteqrasiya edilmiş mexaniki özünü kilidləmə mexanizmi ilə təchiz edilmişdir. İş parçasının zərbəsi dayandıqdan sonra silindr avtomatik olaraq iş hissələrinin geri sıçraması və tərs itələnməsinin qarşısını almaq üçün qolu kilidləyir, stansiya yerdəyişmə problemlərini aradan qaldırır və ümumi istehsal xəttinin sabitliyini və yerləşdirmə dəqiqliyini xeyli yaxşılaşdırır.

  1.3 Dereceli Hidravlik Bufer Sistemi

     • φ20/φ25 Kiçik Buruq: Tənzimlənməyən hidravlik tamponla uyğunlaşdırılıb, qənaətcil sabit tamponlama performansı ilə yüngül və orta yüklü aşağı sürətli iş şəraitinə mükəmməl uyğunlaşır.

     • φ32–φ80 Böyük Buruq: Tənzimlənən hidravlik tamponla təchiz edilmişdir. İstifadəçilər zərbə enerjisini tam udmaq və sıfır təsir dayanmasına nail olmaq üçün sönümləmə müqavimətini dəyişdirmək, müxtəlif ağırlıqdakı iş parçalarını uyğunlaşdırmaq və ötürmə sürətini dəyişmək üçün tənzimləmə diskini sərbəst döndərə bilər.

  1.4 Yüksək Sərtlik və Uzun Ömürlü Dizayn

     Mükəmməl aşınma müqaviməti, təzyiq müqaviməti və zərbə müqavimətinə malik qalınlaşdırılmış sərt xrom örtüklü porşen çubuğu və sərt anodlaşdırılmış silindr gövdəsini qəbul edir. Standart yağsız əməliyyat dizaynı təmiz istehsal mühitinə və qaynaq sıçramasına davamlı iş şəraitinə az texniki xidmət və uzun xidmət müddəti ilə uyğunlaşır.

  1.5 Çevik Quraşdırma və Keçid Düzeni

     Standart flanş montajı sürətli və sabit quraşdırma təmin edir. Silindr gövdəsi əlavə aksesuarlar olmadan birbaşa maqnit açarının quraşdırılmasını dəstəkləyən sensor montaj yivləri ilə əvvəlcədən qorunur. 4 tərəfli montaj dizaynı güclü layout uyğunlaşma qabiliyyəti ilə yerində armatur müdaxiləsinin qarşısını alır.

  1.6 Modelin funksional diferensiallaşdırılması

     • TWH seriyası: Ağır yük və yüksək tezlikli start-stop ssenariləri üçün uyğun, maksimum dayanma qüvvəsinə malik standart ikiqat fəaliyyət göstərən struktur.

     • TWM seriyası: Quraşdırılmış yay quruluşu ilə ikiqat fəaliyyət göstərir, elektrik kəsildikdən sonra avtomatik buraxılışı həyata keçirir, yüksək riskli stansiyalar üçün avadanlıq və personalın təhlükəsizliyinə üstünlük verir.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

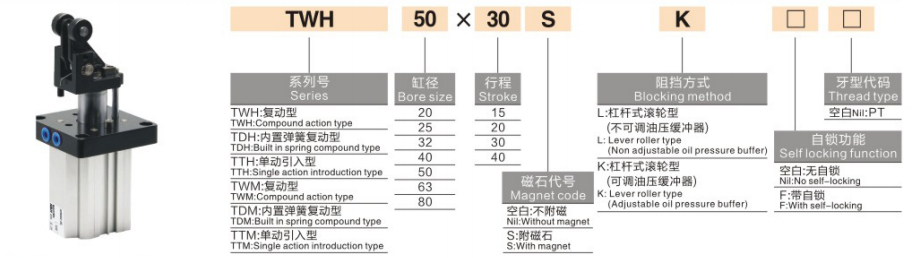

  1. Tipik Model Nümunələri: TWH50-30SK-F, TWM63-30K-F

  2. Standart Sifariş Nümunələri

     • Özünü kilidləyən orta yüklü model: TWH50-30S-F (φ50 dəlik, 30 mm vuruş, tənzimlənməyən hidravlik tampon, özünü kilidləmə funksiyası ilə)

     • Təhlükəsizliyin söndürülməsi modeli: TWM63-30K-F (φ63 delik, 30 mm vuruş, tənzimlənən hidravlik bufer, quraşdırılmış yay təhlükəsizlik quruluşu, özünü kilidləmə ilə)

3. Ümumi Texniki Parametrlər (20℃, 0,5MPa Standart Vəziyyət)

 3.1 Əsas spesifikasiyalar

     • Əməliyyat rejimi: TWH = İkiqat təsirli; TWM = Daxili yay ilə ikiqat təsirli

     • İşçi təzyiq diapazonu: 0,05~1,0MPa; Sübut təzyiqi: 1.5MPa

     • Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit)

     • Bufer Konfiqurasiyası: φ20/φ25 = Tənzimlənməyən hidravlik tampon; φ32~φ80 = Tənzimlənən hidravlik tampon

     • Yağlama rejimi: Yağsız əməliyyat

     • Quraşdırma üsulu: Standart flanş montajı

  3.2 Standart Buruq və Vuruş Kombinasiyası

 3.3 Nəzəri Dayanma Qüvvəsi (Vahid: N @0.5MPa, Lever Çıxışı, TWH)

  3.4 Məhsul Çəkisi (Vid: kq @ Standard Stroke, TWH)

4. Əsas Konfiqurasiya və Seçim Təlimatları

 4.1 Bufer Tipinin Seçimi

     • S Tənzimlənməyən Hidravlik Tampon: φ20/φ25 kiçik dəliklər üçün nəzərdə tutulub. Sabit sabit tamponlama performansı ilə yüngül yüklər (≤50kg) və aşağı sürətli əməliyyat (≤0,3m/s) üçün sərfəli, sərfəli.

     • K Tənzimlənən Hidravlik Tampon: φ32–φ80 böyük buruqlar üçün eksklüziv. Müxtəlif iş şəraitinə uyğunlaşaraq, orta və ağır yüklərə (50–300 kq) və orta-yüksək sürətli işləməyə (≤0,5m/s) mükəmməl uyğunlaşan sərbəst sönüm tənzimlənməsini dəstəkləyir.

 4.2 Öz-özünə kilidləmə funksiyasının seçilməsi

     • F Öz-özünə kilidləmə növü (tövsiyə olunur): İş parçasının zərbəsini dayandırdıqdan sonra avtomatik kilidləmə, iş parçasının geri qayıtmasının və stansiyanın yerdəyişməsinin qarşısını effektiv şəkildə alır. Tam avtomatlaşdırılmış davamlı konveyer xətləri üçün idealdır, əməliyyat dayanıqlığını xeyli yaxşılaşdırır.

     • Qeyri-bloklama növü: Yalnız kiçik əks təsir və əl ilə sıfırlama olan ssenarilər üçün tətbiq edilir. Zəif yerləşdirmə sabitliyinə görə avtomatik istehsal xətləri üçün tövsiyə edilmir.

  4.3 İş rejiminin seçilməsi

     • TWH İkitərəfli: İki istiqamətli idarə olunan sıxma və sərbəst buraxma ilə maksimum dayandırma qüvvəsi. Ağır yük və yüksək tezlikli start-stop velosiped ssenariləri üçün optimallaşdırılmışdır.

     • TWM Yay Yüklü İkili Fəaliyyət: Elektrik kəsildikdə avtomatik buraxılış, avadanlıq və personalın təhlükəsizliyini təmin edir. Təhlükəli iş stansiyaları və enerjinin kəsilməsindən qorunma tətbiqləri üçün prioritetdir.

5. Tipik Tətbiq Ssenariləri

     • Orta və Ağır Yük Konveyer Xətləri: Elektronika, məişət texnikası və logistika sənayelərində 50-300 kq-lıq altlıqların və alət lövhələrinin dayanması, ötürülməsi və yerdəyişməsinin qarşısını almaq üçün ixtisaslaşdırılmışdır, sabit orta-ağır yükü məhdudlaşdıran performans təmin edir.

     • Avtomatlaşdırılmış material emalı xətləri: Orta-yüksək sürətli (≤0,5m/s) iş parçasının diyircəkli və lentli konveyerlərdə dayanmasına tətbiq edilir. Tənzimlənən hidravlik tampon iş parçalarını qorumaq üçün yumşaq və təsirsiz dayanma prosesinə nail olur.

     • Dəzgah və Qaynaq Stansiyaları: Dəzgahın yükləmə/boşaltma məhdudlaşdırılması və qaynaq qurğusunun yerləşdirilməsi üçün uyğundur. Zərbə müqaviməti və qaynaq şlaklarının qarşısının alınması ilə sərt sənaye iş şəraitinə sabit şəkildə uyğunlaşır.

     • AS/RS & AGV Dok Sistemləri: Stereoskopik anbar paletinin dayandırılması və AGV-nin dəqiq dok yerləşdirilməsi üçün istifadə olunur. Öz-özünə kilidlənən rebound əleyhinə dizayn, ağıllı anbar sistemləri üçün sabit hərəkət və etibarlı siqnal rəyini təmin edir.

6. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq Ölçüsü Seçimi: İş parçasının çəkisinə və işləmə sürətinə görə çuxur seçin. Təhlükəsizlik standartına əməl edin: nəzəri dayandırma qüvvəsi ≥ faktiki yük × 2. 50 kq-dan aşağı yük üçün φ25; 50–150 kq yük üçün φ32/φ40; 150–300 kq yük üçün φ50/φ63.

     2. Bufer Tipinin Seçimi: φ20/φ25 deşiklər üçün tənzimlənməyən S buferi seçin; Dəyişən sürət və yük şəraitinə uyğunlaşmaq üçün φ32-dən yuxarı çuxurlar üçün K tənzimlənən buferi seçin.

     3. Funksional Konfiqurasiya Seçimi: Bütün avtomatik istehsal xətləri üçün F özünü kilidləmə seçin; ağır yük və yüksək tezlikli ssenarilər üçün ikiqat fəaliyyət göstərən TWH-ni qəbul edin; təhlükəsizlik prioritetləri və söndürülən mühafizə stansiyaları üçün TWM yaylı tip seçin.

Bir Cümlə Xülasə

     SOLH TWH/TWM seriyalı orta ağırlıqlı qollu tıxac silindrləri 30-300 kq-lıq avtomatlaşdırılmış konveyer və istehsal stansiyaları üçün dayanıqlı, az təsirli və yüksək təhlükəsizliyə malik peşəkar dayandırma həllərini təmin edərək, özü-özünə kilidlənən rebound əleyhinə mexanizm və pilləli hidravlik bufer sistemini birləşdirir.
