TN seriyalı ikiqat çubuqlu silindr

TN Series Twin Shaft Silindr | Yığcam aşağı qiymətli ikiqat çubuqlu pnevmatik silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur

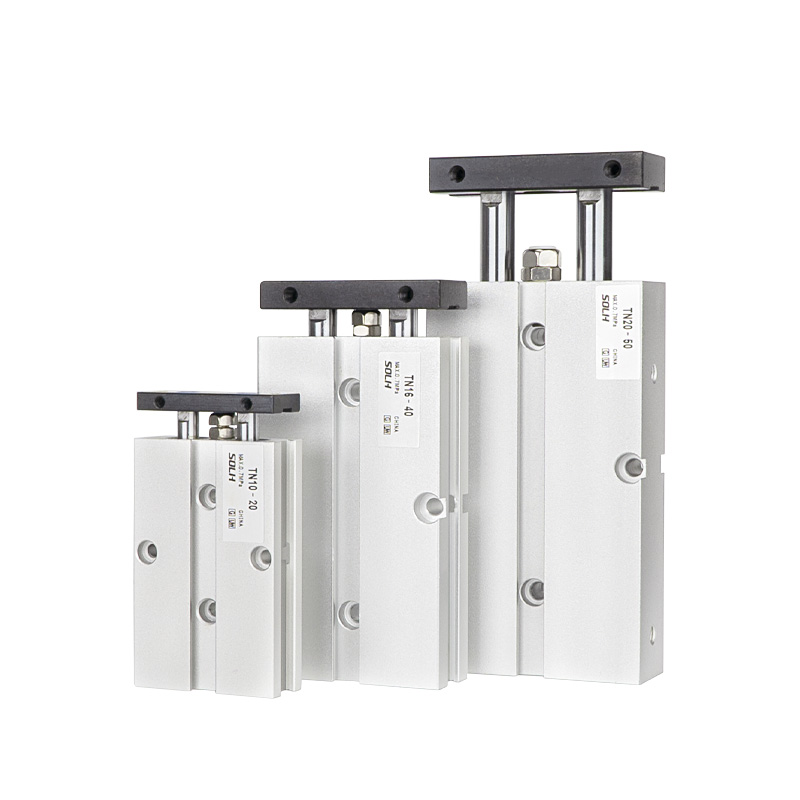

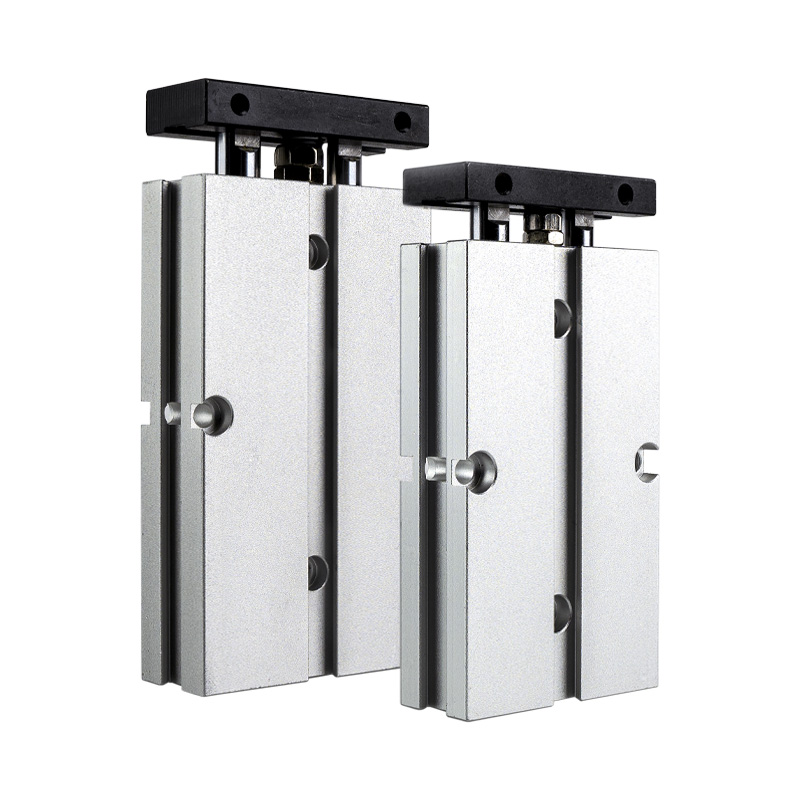

     SOLH TN seriyası, bir porşenli qoşa çubuqlu quruluşa və sürüşmə rulman idarəçiliyinə malik, qənaətcil kompakt əkiz val silindridir. Yerə qənaət edən quraşdırma və çox yönlü montaj üçün nəzərdə tutulmuşdur, standart daxili maqnit halqaları və tənzimlənən vuruş buferi ilə gəlir. ±0,2° fırlanmaya qarşı dəqiqliyi və əyilmə əleyhinə əla performansı ilə TN silindri, standart avtomatlaşdırılmış stansiyalar üçün üstün universallıq və qiymət üstünlükləri təmin edərək, dəqiq yerləşdirmə, iş parçasının preslənməsi, materialın bloklanması və xətti ötürmə daxil olmaqla, yüngül yüklü avtomatlaşdırma ssenarilərində geniş şəkildə tətbiq edilir.

1. Əsas Struktur Üstünlükləri

• Stabil Twin Rod Sinxron Əməliyyat: Uzatılmış sürüşmə kollu tək porşenli və ikiqat paralel sərt xrom çubuq konfiqurasiyasını qəbul edir. İki çubuqlu sinxron konstruksiya burulma və yellənməyə effektiv müqavimət göstərir, yüngül yüklə idarə olunan tapşırıqlar üçün ±0,2° fırlanma tolerantlığı ilə etibarlı əyilmə əleyhinə performansa nail olur.

• Tənzimlənən Bufer və Stroke İncə Düzəliş: Dəqiq vuruşun dəqiq tənzimlənməsi və yumşaq tamponlama üçün ön tənzimlənən rezin toqquşma əleyhinə yastıqla təchiz edilmişdir; əməliyyat təsirini və səs-küyü azaltmaq, sabit qarşılıqlı hərəkəti təmin etmək üçün sabit arxa tamponla uyğunlaşdırılır.

• Yerə qənaət edən 3 tərəfli montaj: Daxili korpus dizaynı aşağı, yuxarı və yan istiqamətlərdən çevik quraşdırmanı dəstəkləyir. Qorunan yan yivlər əlavə mötərizələr olmadan birbaşa maqnit açarının quraşdırılmasına imkan verir və avadanlıqdan maksimum istifadəyə imkan verir.

• Standart Maqnit Konfiqurasiyası: Daxili maqnit halqası (S şəkilçisi) qeyri-maqnit versiyası mövcud olmayan bütün TN seriyalı modellər üçün standart olaraq təchiz olunub və universal avtomatlaşdırılmış proqramlar üçün rahat vuruş mövqeyinin aşkarlanmasına imkan verir.

2. Əsas Məhsulun Fərqləndirilməsi (Açar Seçim Arayışı)

• TN və TR seriyası: TN daha yığcam ölçü, aşağı qiymət və heç bir φ6 çuxur seçimi ilə müəssisə standartını qəbul edir; TR daha yüksək sərtlik, ağır yükə qarşı müqavimət və φ6 daxil olmaqla tam çuxur ölçüləri ilə JIS sənaye standartına uyğundur.

• TN və CXS / CXSJ seriyası: TN standart tək təkan çıxışı, daha sərfəli və yer qənaət edən tək porşenli struktura malikdir; CXS və CXSJ ağır yük və yüksək dəqiqlikli ssenarilər üçün uyğun olan ikiqat itələmə çıxışı və üstün yüksək sürətli performansa malik ikili porşenli dizaynı qəbul edir.

Əsas Alt Seriya Təsnifatı (Çubuq Tipi)

TN seriyası müxtəlif yüngül yüklü avtomatlaşdırma stansiyaları üçün tək tərəfli əməliyyat və ikitərəfli tipli hərəkət tələblərinə cavab vermək üçün iki əsas çubuq növünü əhatə edir.

Model Adlandırma Qaydalarını tamamlayın

Model nümunəsi: TN20×50S

1. Adlandırma Kodu Tərifi

1. Serial kodu: TN (tək uclu çubuq) / TNW (ikiqat çubuq)

2. Buruq Ölçüsü: 10/16/20/25/32mm (φ6 çuxur mövcud deyil, TR seriyasından fərqli)

3. Standart vuruş: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maksimum vuruş: 200mm)

4. Maqnit Üzük Konfiqurasiyası: S (standart daxili maqnit halqası, məcburi konfiqurasiya, qeyri-maqnit versiyası yoxdur)

5. Mövzu Tipi: Defolt PT (Rc) ipi; isteğe bağlı G sapı (G şəkilçisi) / NPT sapı (T şəkilçisi)

6. Maqnit açarı: Opsiyonel CS1-J, CS1-G, D-M9B və digər modellər, birbaşa yan qorunan yivlərə quraşdırılmışdır

Ümumi Standart Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, quru hava)

• Əməliyyat rejimi: İkitərəfli tək porşenli sürmə

• İşçi təzyiq diapazonu: 0,15~1,0MPa

• Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -20℃~70℃ (buzsuz mühit)

• Əməliyyat sürəti: 30~500mm/s

• Fırlanma Əleyhinə Dəqiqlik: ±0,2° (sabit yüngül yüklə istiqamətləndirici dəqiqlik)

• Bufer rejimi: Ön tənzimlənən rezin toqquşma əleyhinə yastıq + arxa sabit rezin tampon (hava tamponu seçimi yoxdur)

• Boru Portunun Ölçüsü

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montaj üsulu: Quraşdırılmış korpusun quraşdırılması + 3 tərəfli montaj (aşağı / yuxarı / yan), çox yerə qənaət edən dizayn

Nəzəri Gərginlik və Gərginlik Məlumatı (@0.5MPa, Vahid: N)

Standart tək itələmə çıxışı olan tək porşenli struktur, ənənəvi yüngül yük ssenariləri üçün sərfəli

Tez Seçim Bələdçisi

1. Büdcə və Məkan Seçimi: Ultra kompakt məkan və aşağı qiymətli yüngül yük tələbləri üçün TN seriyasını seçin; JIS standartı, ağır yüklə işləmə və φ6 çuxur tələbləri üçün TR seriyasını seçin.

2. İtki və Performans Seçimi: CXS/CXSJ ikili porşenli silindrləri ikiqat itələmə çıxışı və yüksək sürətli seç və yerləşdir ssenariləri üçün qəbul edin; standart tək təkan iş tələblərinə cavab verirsə, TN/TR tək porşenli silindrləri seçin.

3. Çubuq növünün seçimi: Adi bir istiqamətli əməliyyat üçün standart TN tək uçlu çubuğu seçin; ikitərəfli montaj və iki istiqamətli sinxron hərəkət üçün TNW ikiqat çubuq seçin.

4. Maqnit Konfiqurasiya Qeydi: Bütün TN seriyalı silindrlər standart olaraq S maqnit halqası ilə təchiz edilmişdir (məcburi konfiqurasiya), əlavə seçim tələb olunmur.
