TC Series Triaxial Guide Rod Silindr | TCL/TCM Yüksək Sərtliyə Qarşı Burulma Əleyhinə Pnevmatik Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

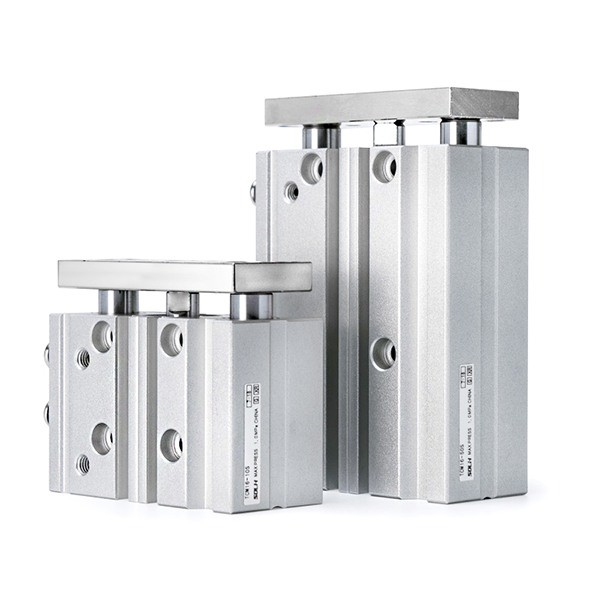

     SOLH TC seriyası inteqrasiya olunmuş ikili bələdçi çubuq + mərkəzi piston çubuq quruluşunu qəbul edən yüksək performanslı üçoxlu bələdçi çubuq silindridir. Ultra yüksək sərtlik, əla anti-burulma qabiliyyəti, güclü yanal yük müqaviməti və dəqiq yerləşdirmə dəqiqliyi ilə seçilən bu seriya iki əsas model də daxil olmaqla φ6 mm-dən φ100 mm-ə qədər tam çuxur diapazonunu əhatə edir: TCL dəqiq bilyalı rulman növü və TCM ağır sürüşmə rulman növü. Standart avtomatlaşdırma ssenarilərində SMC MGP seriyası üçün mükəmməl əvəzedici kimi xidmət edən kompakt itələmə, qaldırma, dayandırma və dəqiq tərcümə stansiyaları üçün geniş istifadə olunur.

Əsas Struktur Üstünlükləri

• Ultra Yüksək Sərtlik Triaksial Quruluş: İki yüksək dayanıqlı polad bələdçi çubuq və bir mərkəzi porşen çubuğu ilə təchiz edilmiş inteqrasiya olunmuş üçoxlu struktur adi silindrlərdən iki dəfədən çox burulma müqavimətini və yanal yükləmə qabiliyyətini təmin edir. O, əyilmə və ofsetin qarşısını effektiv şəkildə alır, ekssentrik yük və eninə təsirli iş şəraitinə mükəmməl sabitliyə uyğunlaşır.

• Tam Ssenarilər üçün İkili Rulman Konfiqurasiyaları

￮ TCL (Bilyalı rulman): Ultra aşağı sürtünmə, ultra hamar vuruş və sabit yüksək tezlikli əməliyyat, dəqiq kriko, yüksək sürətli velosiped sürmə və aşağı sürtünməli hərəkət tələbləri üçün idealdır.

￮ TCM (sürüşmə rulmanı): Pirinç lehimli sürüşmə kolunu qəbul edərək, əla aşınma müqaviməti, zərbə müqaviməti və yanal yüklərə dözümlülük xüsusiyyətlərinə malikdir, ağır yük, tozlu və əyləc iş şəraiti üçün mükəmməl uyğundur.

• İnteqrasiya edilmiş İncə və Kompakt Dizayn: Ümumi quraşdırma yerini minimuma endirmək üçün idarəedici və istiqamətləndirici qurğu yüksək dərəcədə inteqrasiya olunub. Üst və yan səthlərdəki ikili hava girişləri, boru kəmərinin müxtəlif istiqamətlərinə və kompakt avadanlıq strukturlarına uyğunlaşaraq, çevik boru sxemini dəstəkləyir.

• Yüksək Dəqiqlikli Təkrar Yerləşdirmə: Çox yüksək təkrar yerləşdirmə dəqiqliyini təmin etmək üçün əsas, arxa uç üz və bərkitmə lövhəsində dəqiq yerləşdirmə dəlikləri qorunur. Dörd tərəfli maqnit keçid yivləri çevik və hərtərəfli vuruş mövqeyinin aşkarlanmasını həyata keçirərək çox istiqamətli keçid quraşdırılmasını dəstəkləyir.

• Standart Premium Konfiqurasiya: Quraşdırılmış maqnit halqası (standart S maqnit), ikitərəfli rezin tamponlar və təmiz emalatxananın istismarı standartlarına uyğun, yağsız təmirsiz dizayn. 5 mm-dən 500 mm-ə qədər dəyişən standart vuruşlu ikiqat təsirli dizayn demək olar ki, bütün ənənəvi avtomatlaşdırma idarəetmə vuruşlarını əhatə edir.

Model Adlandırma Qaydalarını tamamlayın

Model Nümunələri: TCM20-50S | TCL16-30J-20S-T

Standart Sifariş İstinad Nümunələri

• TCM25-75S: 25 mm buruq, 75 mm vuruş, quraşdırılmış maqnit ilə sürüşmə rulman növü

• TCL20-50J-20S: 20 mm buruq, 50 mm standart vuruş, 20 mm tənzimlənən vuruş, maqnitli bilyalı rulman dəqiq növü

• TCM32-100S-T: 32 mm buruq, 100 mm vuruş, yüksək temperatur müqaviməti ilə sürüşmə rulman növü

Standart Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, 0,5MPa nominal təzyiq)

1. Ümumi Performans Parametrləri

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən qarşılıqlı hərəkət

• İşçi təzyiq diapazonu: 0,1~1,0MPa; Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -20℃~70℃ (buzsuz şərti mühit); -20℃~120℃ (-T yüksək temperatur versiyası)

• Pistonun işləmə sürəti: 50~500mm/s (φ6~63 kiçik və orta çuxur); 50~400mm/s (φ80/100 böyük çuxur)

• Bufer rejimi: Standart ikitərəfli rezin tampon; yüksək təsirli ssenarilər üçün əlavə hava yastığı tamponu

• Yağlama rejimi: Təmiz sənaye mühitləri üçün uyğundur, yağsız texniki xidmət tələb etmir

2. Nəzəri İtirmə Məlumatı (@0.5MPa, Vahid: N)

3. Məhsul Çəki Məlumatı (50 mm Stroke, Vahid: kq)

TCL və TCM Əsas Seçim Müqayisəsi

Quraşdırma Metodları və Tipik Tətbiq Ssenariləri

1. Çevik Çox Montajlı Dizayn

• Birbaşa Bədən Montajı: Heç bir əlavə mötərizə tələb olunmadan birbaşa bərkitmə üçün alt, yan və son üzlərdə qorunan vint dəlikləri yerində quraşdırma üçün sürətli montaj və sökülmə imkanı verir.

• Könüllü Köməkçi Aksesuarlar: Müxtəlif avadanlığın struktur dizaynlarına uyğunlaşmaq üçün çevik üfüqi və şaquli düzümü dəstəkləyən flanş (F) və ayaq dayağı (L) montaj aksesuarları mövcuddur.

2. Əsas Sənaye Tətbiqləri

• Konveyer xəttinin avtomatlaşdırılması: İş parçasının dayandırılması, materialın qaldırılması və paletlərin yerləşdirilməsi; güclü zərbə müqaviməti və anti-ofset performansı sabit daşıma və məhdudlaşdırıcı əməliyyatı təmin edir.

• 3C Elektron Həssas Emal: PCB ilə işləmə, terminalın sıxma yerləşdirilməsi və yüngül iş parçasının tərcüməsi; yüksək anti-fırlanma dəqiqliyi sıfır əyilmə dəqiqliyi montajına və emalına zəmanət verir.

• Qablaşdırma Maşınları: Materialın tıxanması, silos qapısının dəyişdirilməsi və materialın qısa məsafədən itələnməsi; kompakt gövdə yüksək inteqrasiya olunmuş qablaşdırma avadanlığının düzülüşünə mükəmməl uyğunlaşır.

• Ümumi sənaye avtomatlaşdırılması: Yük qaldırma, hissənin çıxarılması və ekssentrik yükün idarə edilməsi; ənənəvi split silindr + bələdçi çubuq birləşmələrini əvəz etmək üçün silindr və bələdçi funksiyalarını birləşdirir, avadanlıq strukturunu sadələşdirir və xərcləri azaldır.

TC Series vs SMC MGP Series Dəyişdirmə Müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki iş yükünə uyğun olaraq tələb olunan itələməni hesablayın; həddindən artıq yüklənmənin qarşısını almaq üçün 50% təhlükəsizlik marjasını saxlayaraq nəzəri itələmə ≥ faktiki yük × 1,5 ilə buruq ölçüsünü seçin.

2. Rulman Tipinin Seçimi: Dəqiq yerləşdirmə və yüksək tezlikli hamar velosiped ssenariləri üçün TCL bilyalı rulmanı seçin; ağır yük, tozlu və yüksək təsirli iş şəraiti üçün TCM sürüşmə rulmanını seçin.

3. Funksional Konfiqurasiya Seçimi

￮ Vuruşun incə tənzimlənməsi tələbi: J tipli tənzimlənən vuruşu seçin (0~50mm tənzimlənən diapazon)

￮ Mövqe aşkarlama tələbi: S maqnit konfiqurasiyasını + çox istiqamətli maqnit açarlarını seçin (dörd tərəfli quraşdırıla bilər)

￮ Yüksək temperaturlu iş mühiti: -T yüksək temperatura davamlı variantı seçin (-20℃~120℃)

Bir Cümlə Xülasə

      SOLH TC seriyalı üçoxlu bələdçi çubuq silindri yüksək sərtlik, super yanal yük müqaviməti və yüksək dəqiqlikli fırlanma əleyhinə performansı, ikili dayaq seçimləri və tənzimlənən vuruş və yüksək temperaturlu isteğe bağlı funksiyaları ilə birləşdirir və tam səhnədə dayanma yerinin təyin edilməsi üçün SMC MGP seriyası üçün ən sərfəli birbaşa əvəz kimi xidmət edir.
