SI Seriyası Tie-Rod Pulsuz Profil Standart Silindr | ISO 15552 Pnevmatik Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

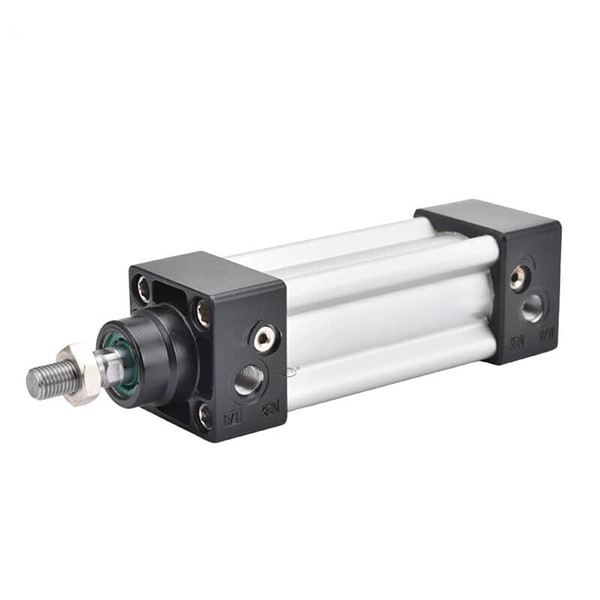

     SOLH SI seriyası yüksək dəqiqlikli ikiqat fəaliyyət göstərən standart silindrdir.ISO 15552 (keçmiş ISO 6431 / VDMA 24562) Festo DNC seriyası ilə müqayisə edilən beynəlxalq standartlar. Qalstuksuz ulduz formalı alüminium profil silindr borusunu qəbul edərək, heç bir açıq bağlama çubuqları, quraşdırılmış maqnit keçid yivləri, ikitərəfli tənzimlənən hava buferi və tam ISO aksesuar uyğunluğu ilə xarakterizə olunur. Üstün sərtlik, burulmaya qarşı performans, uzun xidmət müddəti və təmiz görünüşü ilə o, ixrac dərəcəli avadanlıq və standartlaşdırılmış avtomatlaşdırılmış maşınlar üçün mükəmməl uyğun gələn ənənəvi bağlayıcı SC silindrlərini əvəz etmək üçün orta səviyyəli ISO standart silindr kimi xidmət edir.

  1.1 Standart Uyğunluq

     ISO 15552 və VDMA 24562 sənaye standartlarına tam uyğundur. Bütün montaj ölçüləri, interfeyslər və aksesuarlar DNC, SE və DSBA kimi qlobal əsas ISO silindrləri ilə tamamilə dəyişdirilə bilər, sıfır modifikasiyanın dəyişdirilməsini və standartlaşdırılmış partiya montajını dəstəkləyir.

  1.2 Optimallaşdırılmış Profil Strukturu

     Açıq bağlama çubuqları olmadan inteqrasiya olunmuş ulduz formalı kvadrat alüminium ərintisi profil silindr borusunu qəbul edir. Ümumi struktur yüksək möhkəmlik, əla anti-burulma qabiliyyəti, səliqəli və korroziyaya davamlı görünüş təqdim edir. Hər iki tərəfdə qorunan standart maqnit keçid yivləri CMSE, DMSE və CS1 seriyalı sensorların əlavə mötərizələr olmadan birbaşa quraşdırılmasına imkan verir.

  1.3 Diversifikasiya olunmuş Hərəkət və Funksional Törəmələr

     • SI Standartı: Tək çubuqlu ikiqat təsirli qarşılıqlı hərəkət, əksər avtomatlaşdırılmış ssenarilər üçün universal standart model

     • SID ikiqat çubuq: İkitərəfli çubuq çıxışı, sinxron əməliyyat və gücləndirilmiş burulma əleyhinə sabitliyi həyata keçirir

     • SIJ tənzimlənən vuruş: Dəqiq vuruşun dəqiq tənzimlənməsi üçün tənzimlənən limit qozları olan iki çubuqlu struktur

     • SIL Kilidilə bilən Tip: Təhlükəsiz təzyiqin saxlanması və mövqe fiksasiyası üçün son və ya ixtiyari mövqe kilidləmə cihazı ilə təchiz edilmişdir

     • SİF Valve İnteqrasiya edilmiş Növ: Quraşdırma sahəsinə qənaət etmək üçün inteqrasiya olunmuş 4M seriyalı solenoid klapan, klapan-silindr inteqrasiya edilmiş dizayn

     • SIQ Anti-Burulma Tipi: Ultra yüksək anti-burulma yerləşdirmə dəqiqliyi üçün kvadrat porşen çubuğu quruluşu

  1.4 Yüksək Performanslı Bufer Sistemi

     Standart ilə təchiz edilmişdirikitərəfli tənzimlənən hava tamponu + PPV elastik yastıq. Tampon vuruşu silindr dəliyi ilə mütənasib olaraq artır, yüksək sürətli və ağır yüklə işləmə zamanı təsir və səs-küyü effektiv şəkildə azaldır, sabit və aşağı vibrasiyalı tsiklik hərəkəti təmin edir.

  1.5 Davamlı Sızdırmazlıq və Material Konfiqurasiyası

     Ultra aşağı başlanğıc təzyiqi (0,1MPa), sabit yağsız işləmə və uzun xidmət müddətini özündə əks etdirən ikili Y-formalı birtərəfli kompensasiya sızdırmazlığı strukturunu qəbul edir. Porşen çubuğu 45# poladdan hazırlanmış sərt xrom örtüklüdür, əla aşınma müqaviməti, pas müqaviməti və struktur sabitliyi təmin edir.

  1.6 Maqnit induksiyasının konfiqurasiyası

     Standart olaraq quraşdırılmış maqnit halqasını (-S konfiqurasiyası) dəstəkləyir, AirTAC CMSE, DMSE, CS1-B/F/U seriyalı maqnit açarları ilə uyğun gəlir, real vaxt rejimində piston mövqeyinin aşkarlanmasına və avtomatlaşdırılmış siqnal əlaqəsinə nail olur.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1. Tipik Model Kodu: SI 50×150-S-FA

 2. Törəmə Seriya Kod İzahatı

     • SID: Sinxron işləmə və burulma əleyhinə performans üçün ikiqat çubuqlu ikiqat təsirli, ikitərəfli çubuq çıxışı

     • SIJ: Çevik vuruşun kalibrlənməsi üçün incə tənzimləmə qozları ilə tənzimlənən vuruşlu ikiqat çubuq növü

     • SIL: Təhlükəsiz yerləşdirmə üçün son mövqe və ya ixtiyari mövqe kilidi ilə kilidlənən tip

     • SİF: İnteqrasiya edilmiş elektromaqnit klapan növü, yerə qənaət üçün klapan-silindr inteqrasiya edilmiş quruluş

  3.Standart Sifariş Nümunəsi

     SI 63×200-S: 63 mm buruq, 200 mm vuruş, maqnit halqa ilə, standart tənzimlənən hava tamponu

3. Əsas Texniki Parametrlər (Standart Növ)

4. 0.6MPa Nəzəri Gərginlik və Gərginlik Diaqramı (Tək Çubuq, Təhlükəsizlik Faktoru ≥2)

5. Montaj Aksesuarları və Törəmə Modelləri

  5.1 Standart ISO Universal Montaj Növləri (DNC/SE ilə tam dəyişdirilə bilər)

     • FA/FB: Düz sabit quraşdırma üçün ön flanş / Arxa flanş montajı

     • CA/CB: Menteşeli yelləncək əməliyyatı üçün tək çəngəl / cüt çəngəl montajı

     • LB: Yanal sabit quraşdırma üçün ayaq mötərizəsinin montajı

     • TC/TCM: Orta yelləncəklərin yerləşdirilməsi üçün şpal / Maqnit trunnion montajı

     • L: Kompakt məkan tərtibatı üçün yan montaj

     Universal Aksesuarlar: I/Y/U/F birləşmələri, üzən birləşmələr, çubuq ucu rulmanlar, bütün ISO 15552 standart silindrlərə tam uyğundur.

  5.2 Əsas Törəmə Seriyasının Üstünlükləri

     • SID ikiqat çubuq: İkitərəfli sinxron çıxış, təkmilləşdirilmiş struktur sabitliyi və əyilmə əleyhinə qabiliyyət

     • SIJ tənzimlənən vuruş: Dəyişən iş vuruşu tələblərinə uyğunlaşmaq üçün çevik vuruşun dəqiq tənzimlənməsi

     • SIL Kilidilə bilən Tip: Güc kəsilməsi və ya yük dəyişikliyi zamanı mövqedən sapmanın qarşısını almaq üçün etibarlı kilidləmə və təzyiq saxlama

     • SİF Valve İnteqrasiya edilmiş Növ: İnteqrasiya edilmiş solenoid klapan dizaynı, sadələşdirilmiş hava dövrəsi, azaldılmış quraşdırma sahəsi və montaj xərcləri

     • SIQ Anti-Burulma Tipi: Yüksək dəqiqliklə burulma əleyhinə yerləşdirmə üçün xüsusi kvadrat porşen çubuq quruluşu

6. Tətbiq Ssenariləri və Seçim Müqayisəsi (SI vs SC vs DNC)

  6.1 SI Seriyası üçün Prioritet Tətbiq Ssenariləri

     • İxrac avadanlığı və ISO 15552 interfeysinin dəyişdirilməsini tələb edən Avropa standartı avtomatlaşdırılmış maşın

     • Bağlamasız təmiz görünüş və yan-yana yığcam quraşdırma tələb edən avtomatlaşdırma istehsal xətləri

     • DNC silindrlərindən daha yaxşı qiymət performansı ilə SC silindrlərinə nisbətən daha yüksək sərtlik, burulmaya qarşı performans və daha uzun xidmət müddəti tələb edən iş şəraiti

     • Universal xətti itələmə, basma, yerləşdirmə, idarə etmə, yığma, qablaşdırma və dəzgahın avtomatlaşdırılması ssenariləri

  6.2 Əsas modelin müqayisəsi

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq Ölçüsü Seçimi: Faktiki üfüqi/şaquli yükə və itələmə tələbinə uyğun olaraq buruq diametrini seçin, 50%-dən az olmayan təhlükəsizlik marjasını ehtiyatda saxlayın; ekssentrik yük və konsol iş şəraiti üçün 1~2 buruq ölçülərini təkmilləşdirin.

     2. Vuruş seçimi: Faktiki iş vuruşu əsasında 20~50mm təhlükəsizlik marjası əlavə edin; 2000 mm-ə qədər konfiqurasiya edilə bilən maksimum vuruş.

     3. Funksional Konfiqurasiya: -S maqnit halqası + PPV tənzimlənən hava tamponu ilə standart konfiqurasiya; ikiqat çubuq üçün SID, tənzimlənən vuruş üçün SIJ, kilidləmə funksiyası üçün SIL və müvafiq montaj üsulları üçün FA/FB/CA/CB/LB/TC seçin.

Bir cümlənin xülasəsi

     SOLH SI seriyalı kravatsız ISO 15552 standart silindri profilli inteqrasiya edilmiş quruluşa, yüksək sərtliyə, tənzimlənən hava tamponuna və tam universal dəyişdirilə bilən xüsusiyyətlərə malikdir, ənənəvi SC və idxal edilmiş DNC silindrləri üçün sərfəli orta səviyyəli əvəzedicidir, standartlaşdırılmış və ixrac səviyyəli avtomatlaşdırılmış avadanlıqlar üçün geniş tətbiq olunur.
