SE Series ISO15552 Rodsuz Kvadrat Standart Silindr

Brend: SOLH by Richge Technology | Kataloq versiyasını ixrac edin

Məhsula Baxış

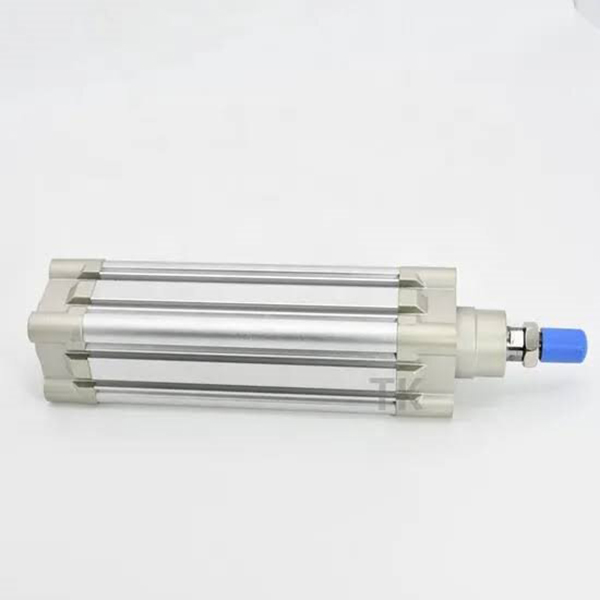

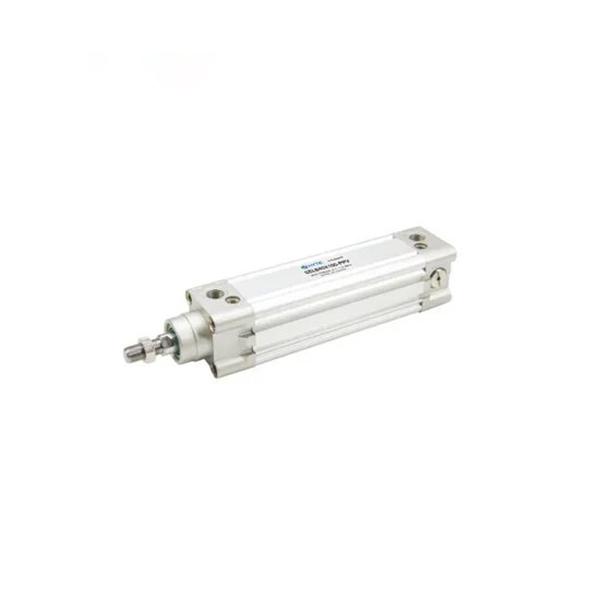

     SOLH SE seriyalı kravatsız kvadrat standart silindr ISO 15552 / VDMA 24562 beynəlxalq standartına uyğundur. Tənzimlənən ikitərəfli hava yastığı və 3 tərəfli sensor montaj yivləri olan inteqrasiya olunmuş kvadrat alüminium lüləni qəbul edin. Ümumi avtomatlaşdırma, uzun vuruş, yüksək tezlikli velosiped sürmə və orta ağır yük tətbiqləri üçün uyğundur. SMC CP96S və FESTO DNC seriyası ilə birbaşa mexaniki mübadilə.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Quruluş: Ön və arxa uç qapaqları ilə uyğunlaşdırılmış, bağ çubuqları olmayan inteqrasiya olunmuş kvadrat alüminium çəllək, hər iki ucunda tənzimlənən hava yastığı, yüksək sərtlik və yığcam yerləşdirmə.

   2. Material: Sərt anodlaşdırılmış alüminium barel, yüksək möhkəmlikli tökmə uç qapaqları, sərt xrom örtüklü 45# polad porşen çubuğu, yüngül və aşınmaya davamlıdır.

   3. Əməliyyat variantları

     -- SE: Tək çubuqlu ikiqat fəaliyyət göstərən standart model

     -- SED: Anti-burulma üçün ikiqat çubuqlu

     -- SEJ: Tənzimlənən vuruşlu ikiqat çubuq

     -- BSE: Aralıq mövqe tutmaq üçün kilidlənən silindr

     -- Suffiks -S: Maqnit açarı üçün daxili maqnit halqası (-S olmadan = maqnit yoxdur)

   4. Sızdırmazlıq: NBR+PA kompozit ikiqat Y tipli sızdırmazlıq yağ saxlama kompensasiyası, aşağı başlanğıc təzyiqi və uzun xidmət müddəti ilə.

   5. Yastıq: Zərbəni udmaq, vibrasiya və səs-küyü azaltmaq üçün hər iki ucunda müstəqil tənzimlənən hava yastığı.

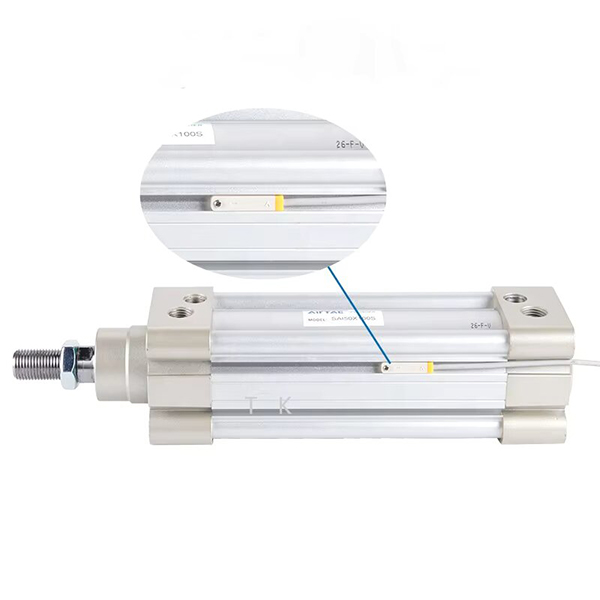

   6. Sensor düzeni: CMSE / DMSE maqnit açarları üçün üç tərəfli montaj yivləri (yuxarı / sol / sağ), çevik quraşdırma bucağı.

   7. Bir-birini əvəz etmək imkanı: ISO15552 standart ölçü, SMC CP96S və FESTO DNC üçün birbaşa əvəz.

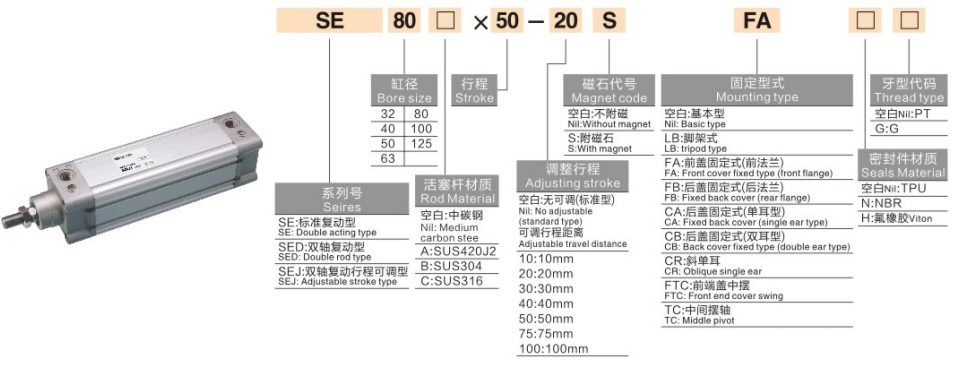

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: SE50-200-S-FA

   2. Standart Sifariş Nümunələri

     -- SE63-150-S-LB: Bore63, vuruş150, quraşdırılmış maqnit, ayaq montajı

     -- SED40-100-FB: Bore40, vuruş100, ikiqat çubuq, arxa flanş montajı

     -- BSE80-300-S: Bore80, stroke300, quraşdırılmış maqnit ilə kilidlənən tip

Əsas Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,5MPa (Tək Çubuq, Vahid:N)

   1. İkiqat Fəaliyyətli SE Tək Çubuq

Montaj növləri və törəmə modelləri

   1. Montaj Seçimləri

     -- Əsas Növ: Ucu qapaq delikləri vasitəsilə birbaşa quraşdırma

     -- LB Ayaq Montajı: Üfüqi orta-ağır yük üçün üstünlük verilir

     -- FA/FB Flanş: Şaquli qurğuların quraşdırılması üçün ön/arxa flanş

     -- CA/CB Clevis: Menteşəli yelləncək hərəkəti üçün tək/cüt çəngəl

   2. Əsas törəmə seriyalar

     -- SE / SED / SEJ: Tək çubuq, ikiqat çubuq, tənzimlənən vuruşlu ikiqat çubuq

     -- BSE: ixtiyari aralıq vəziyyətdə dayanma üçün kilidlənə bilən silindr

     -- Yüksək temperatura uyğunlaşdırılmış versiya: -20~+150℃ üçün xüsusi möhür

3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: Tələb olunan itələməni hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; ağır yük və uzun vuruş üçün SE-yə üstünlük verin.

   2. Vuruşun təsdiqi: 10~20mm təhlükəsizlik marjası əlavə edin; standart maksimum vuruş 1000mm, 1800mm-ə qədər fərdiləşdirilmişdir.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe ilə bağlı rəy: SE-S maqnit modelini seçin, CMSE/DMSE maqnit açarlarını uyğunlaşdırın;

     -- Montaj: üfüqi yük üçün LB ayaq montajı, şaquli quraşdırma üçün FA flanşı;

     -- Aralıq kilidləmə tələbi: BSE kilidlənən silindrini seçin.

Bir cümlənin xülasəsi

     SOLH SE ISO15552 kvadrat kravatsız silindr birbaşa tənzimlənən hava yastığı və bol montaj formaları, orta ağır yüklərin avtomatlaşdırılması avadanlığı üçün mükəmməl uzun vuruşlu xətti ötürücü ilə təchiz olunmuş FESTO DNC və SMC CP96S-ni əvəz edə bilər.
