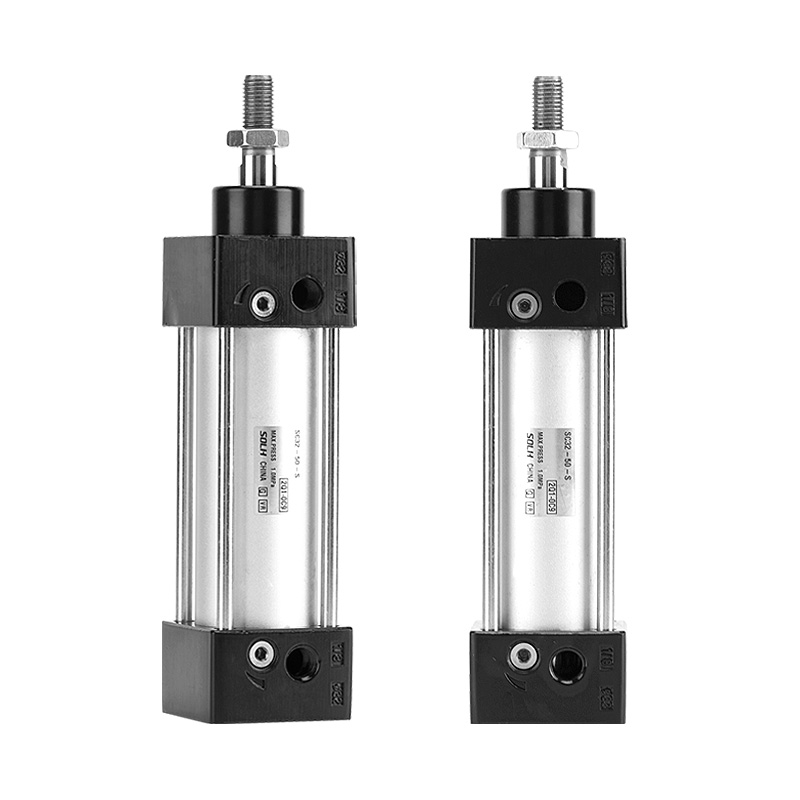

SC Seriyası Standart Hava Silindr (Tie-Rod Cüt Təsirli Tip)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH SC seriyalı bağlayıcı standart silindr, əsas model tək çubuqlu ikiqat fəaliyyət növüdür. Dörd bağlama çubuğu sərt quruluş, tam montaj aksesuarları, geniş vuruş diapazonu üçün ön və arxa uç qapaqlarını bağlayır. Ən populyar iqtisadi standart pnevmatik silindr olan avtomatlaşdırma xətlərində itələmə, materialla işləmə və yerləşdirmə üçün geniş istifadə olunur.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- Quruluş: Dörd bağlayıcı çubuq alüminium barel və son qapaqları birləşdirir, yüksək sərtlik, təsirə qarşı, sabit uzunmüddətli əməliyyat.

     -- Fəaliyyət Tipi: Tək çubuqlu cüt təsirli, iki istiqamətli çıxış qüvvəsi.

     -- Material: Sərt anodlaşdırılmış alüminium barel, iki istiqamətli porşen möhürü; sərt xrom örtüklü 45 # polad porşen çubuğu.

     -- Yastıq: Zərbə və əməliyyat səsini azaltmaq üçün hər iki ucunda tənzimlənən hava yastığı.

     -- Sensorun quraşdırılması: Porşen mövqeyini aşkar etmək üçün CMSG/DMSG/EMSG maqnit açarları üçün bağlama çubuğu sahəsində sensor yivləri.

     -- Üstünlük: ISO15552 profil silindri ilə müqayisədə eyni çuxur ölçüsü altında daha qısa bədən uzunluğu, rəqabətə davamlıdır.

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi:SC50×100-S

   2. Törəmə Modellər

     -- SCD: İkiqat çubuqlu ikiqat təsirli, burulmaya qarşı

     -- SCJ: Tənzimlənən vuruşlu ikiqat çubuq

     -- SCF: İnteqrasiya edilmiş solenoid klapan silindri

     -- SCL: Kilidilə bilən silindr, hava kəsildikdə yük saxlayan

   3. Standart Sifariş Nümunələri

     -- SC63×150-S: Bore63, vuruş150, quraşdırılmış maqnit, əsas tip

     -- SCJ40×200-S: Bore40, vuruş200, tənzimlənən vuruş, maqnit ilə

Əsas Texniki Spesifikasiyalar

Nəzəri Gərginlik @0,5MPa (Tək Çubuq, Vahid:N, Təhlükəsizlik Faktoru ≥2)

Montaj Növləri və Aksesuarları

   1. Montaj Seçimləri

     --  Əsas tip, FA/FB flanş, CA/CB çəngəl, LB ayaq montajı, TC/TCM1 trunnion.

   2. Əlavə aksesuarlar

     -- Üzən birləşmə, çubuq gözü, I/Y/U/F birləşdiricisi, CMSG/DMSG/EMSG maqnit açarları.

3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: Yükə əsasən tələb olunan itələməni hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; konsol / ofset yükü üçün təkmilləşdirmə ölçüsü.

   2. Vuruşun təsdiqi: Effektiv səyahət zamanı 10~20 mm təhlükəsizlik marjası əlavə edin; maksimum standart vuruş 1000 mm.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe ilə bağlı rəy: -S maqnit modelini seçin və maqnit açarlarını uyğunlaşdırın;

     -- Quraşdırma: Maşın planına uyğun olaraq flanş/ayaq/yapışma seçin;

     -- Xüsusi funksiya: ikiqat çubuq üçün SCD, tənzimlənən vuruş üçün SCJ, yükün kilidlənməsi üçün SCL.

Bir cümlənin xülasəsi

     Tənzimlənən hava yastığı və bol montaj variantları olan SOLH SC seriyalı qənaətcil kravatlı standart silindr, ümumi avtomatlaşdırma itələmə, ötürmə və yerləşdirmə tapşırıqları üçün ideal aşağı qiymətli xətti ötürücü.
