SAI Series ISO15552 Rodsuz Profil Standart Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış

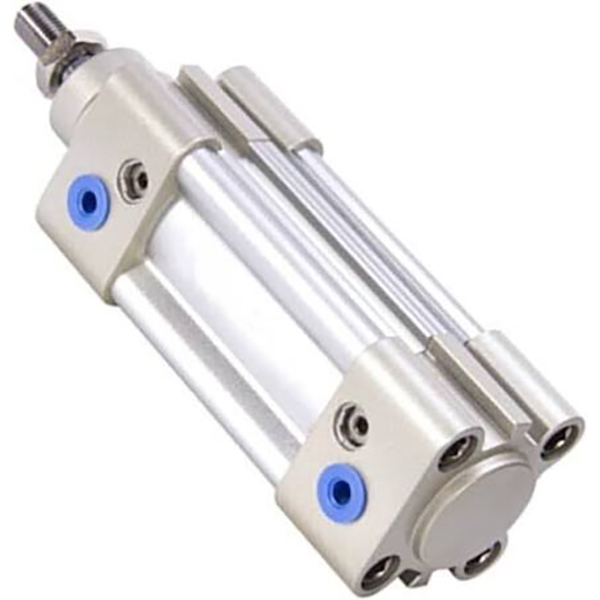

     SOLH SAI seriyalı ikiqat fəaliyyət göstərən profil silindri ISO 15552 (orijinal ISO6431) / VDMA 24562 beynəlxalq standartına uyğundur. Birbaşa mübadilə üçün SI, SE və FESTO DNC seriyaları ilə eyni montaj ölçüləri. Yüksək qiymət performansı, sabit performans və uzun xidmət müddəti ilə o, avtomatlaşdırma avadanlığı üçün ən çox istifadə edilən orta dərəcəli ISO standart silindridir.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Standart Uyğunluq: ISO15552 / VDMA24562, tamamilə dəyişdirilə bilən montaj ölçüləri və aksesuarları.

   2. Quruluş: M-şəkilli inteqrasiya olunmuş kvadrat alüminium profilli barel, açıq bağlama çubuqları, yüksək möhkəmlik və korroziyaya qarşı. CMSE / DMSE / CS1 maqnit açarları üçün iki tərəfli sensor yivləri.

   3. Əməliyyat variantları

     -- SAI: Tək çubuqlu ikiqat fəaliyyət göstərən standart model

     -- DEYİL: İki çubuqlu ikiqat təsirli, əla anti-burulma qabiliyyəti

     -- SAIJ: Tənzimlənən vuruşlu ikiqat çubuq

     -- YELKEN: Bağlana bilən silindr, hava təchizatı itirildikdə yükü saxlayır

     -- SAIF: Solenoid klapan inteqrasiya olunmuş silindr

     -- Suffiks -S: Mövqe sensoru üçün quraşdırılmış maqnit halqası (-S olmadan = qeyri-maqnit)

   4. Yastıq Sistemi: Standart ikitərəfli tənzimlənən hava yastığı + PPV elastik tampon yastığı, yüksək sürət və ağır yük altında təsir və səs-küyü effektiv şəkildə azaldır.

   5. Sızdırmazlıq: Yağ saxlama yivi, aşağı işə salınma təzyiqi (0.1MPa), yağsız işləmə ilə ikiqat Y tipli birtərəfli kompensasiya möhürü. Sərt xrom örtüklü 45# polad porşen çubuğu, aşınmaya davamlı və paslanmayan.

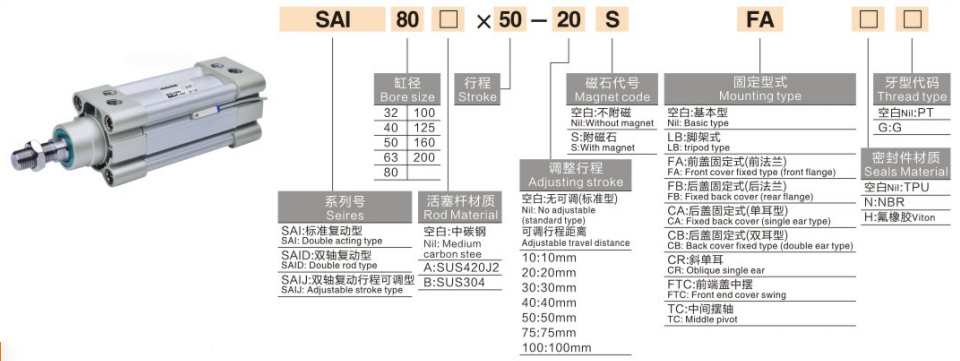

Model Kodlaşdırma Qaydasını tamamlayın

  1. Model Nümunəsi: SAI50×150-S-FA

   2. Standart Sifariş Nümunələri

     -- SAI63×200-S: Bore63, vuruş200, quraşdırılmış maqnit, əsas tip

     -- SAID40×100-FB: Bore40, vuruş100, ikiqat çubuq, arxa flanş montajı

     -- SAIL80×300-S-LB: Bore80, stroke300, kilidlənən tip, ayaq montajı

Əsas Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,6MPa (Tək Çubuq, Vahid:N, Təhlükəsizlik Faktoru ≥2)

Montaj növləri və törəmə modelləri

   1. Montaj Seçimləri

     -- Əsas tip, LB ayaq montajı, FA/FB flanş, CA/CB çəngəl, TC/TCM trunnion. Əlavə aksesuarlar: Üzən birləşmə, çubuq gözü, I/Y/U/F birləşdiricisi.

   2. Əsas törəmə seriyalar

     -- DEYİL: İkiqat çubuqlu ikiqat fəaliyyət

     -- SAIJ: Tənzimlənən vuruşlu ikiqat çubuq

     -- YELKEN: Aralıq mövqe tutmaq üçün kilidlənən silindr

     -- SAIF: İnteqrasiya edilmiş solenoid klapan silindri

3 Addımlı Sürətli Seçim Bələdçisi

   1.Bore seçimi: Yükə görə tələb olunan itələməni hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; ofset yükü/konsol yükü altında 1~2 ölçüləri təkmilləşdirin.

   2. Vuruşun təsdiqi: Effektiv səyahətə 20~50mm təhlükəsizlik marjası əlavə edin; maksimum standart vuruş 1000 mm, 2000 mm-ə qədər fərdiləşdirilmişdir.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe rəyi: -S maqnit modelini seçin, CMSE/DMSE maqnit açarlarına uyğunlaşdırın;

     -- Montaj: üfüqi ağır yük üçün LB ayaq montajı; Şaquli quraşdırma üçün FA flanşına üstünlük verilir;

     -- Xüsusi funksiya: Qoşa çubuq üçün SAID, tənzimlənən vuruş üçün SAIJ, mövqe kilidi üçün SAIL, yığcam düzülmə üçün SAIF seçin.

Bir cümlənin xülasəsi

     SOLH SAI ISO15552 kravatsız profil silindri birbaşa FESTO DNC, SE və SI seriyalarını əvəz edə bilər, tənzimlənən PPV buferi və zəngin variantlar, ixrac avtomatlaşdırılması, qablaşdırma və dəzgah avadanlığı üçün sərfəli ümumi xətti ötürücü ilə təchiz edilmişdir.
